Návod k montáži a používání pouze pro kvalifi kované pracovníky

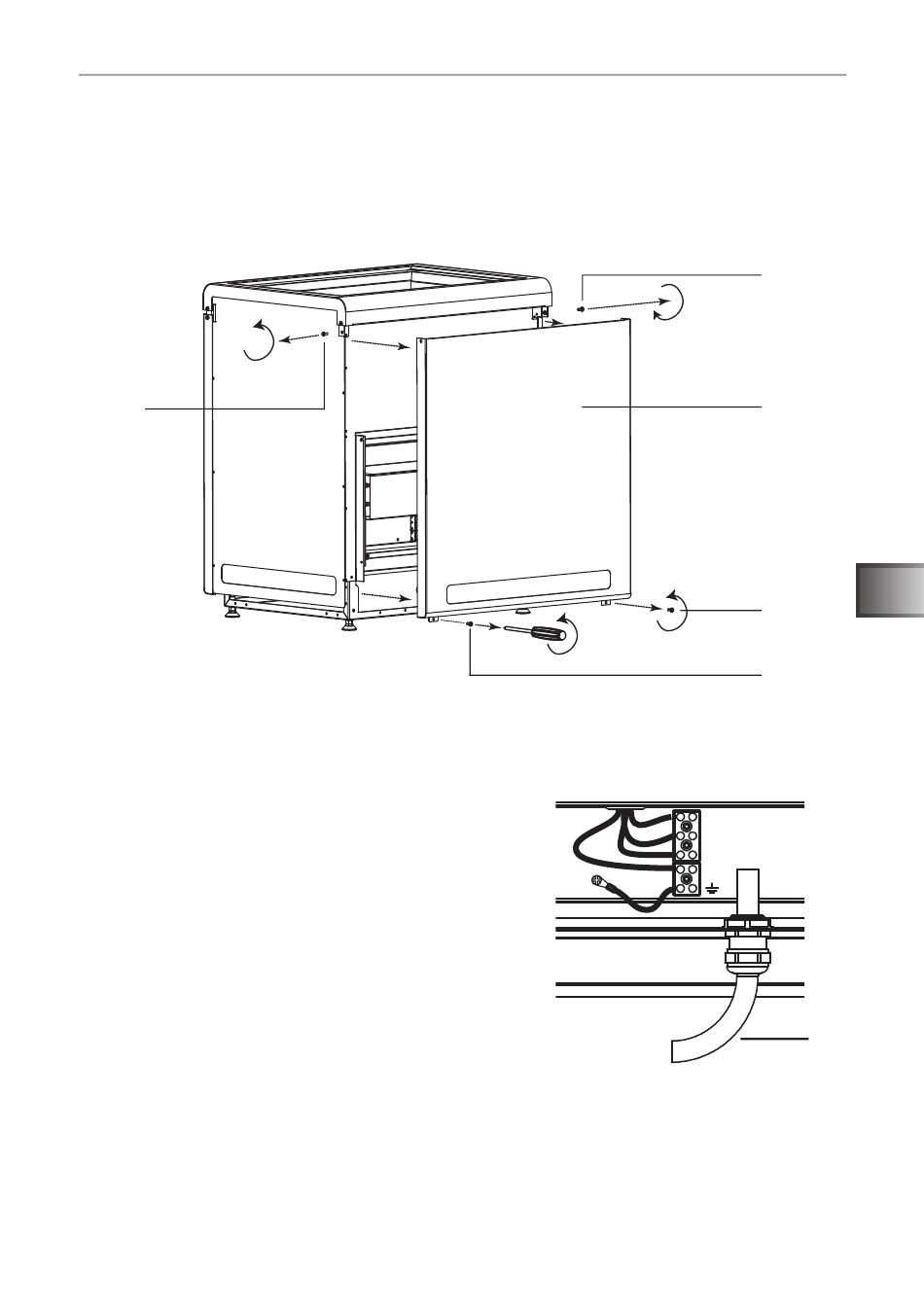

4.6. Elektrické připojení
1. Povolte šrouby 3 a 4 šroubovákem.
2. Povolte šrouby 1 a 5 šroubovákem.
3. Sejměte krycí plech 2.
5
Připojení modelu Concept R 9 kW a 10,5 kW (CP-R-090/CP-R-105)
1. Připojovací kabel provlečte průchodkou 6.
2. Vodiče připojovacího kabelu připojte ke svor-
kám U – V – W – N – PE saunových kamen
a k odpovídajícím svorkám řídicí jednotky
sauny. Přitom dodržte návod k montáži řídicí
jednotky sauny.
3. Krycí plech 2 upevněte opět k saunových
kamnům.
WORLD OF WELLNESS
S. 17/26
1
2
CS
3
4
U
V
W
N
PE
6
