5. Transport, Verpackung ... / 6. Inbetriebnahme, Betrieb
WARNUNG!
Vor der Einlagerung des Gerätes (nach Betrieb) alle anhaftenden Messstoffreste
entfernen. Dies ist besonders wichtig, wenn der Messstoff gesundheitsgefähr-
dend ist, wie z. B. ätzend, giftig, krebserregend, radioaktiv, usw.

6. Inbetriebnahme, Betrieb

6.1 Montage
Die Montage des Einsteck-Thermometers so ausführen, dass die zulässige Betriebstempe-
ratur (Umgebung, Messstoff) auch unter Berücksichtigung von Konvektion und Wärmestrah-
lung weder unter- noch überschritten wird.

6.2 Elektrischer Anschluss

WARNUNG!
Nur im spannungslosen Zustand anschließen!
Kabel und Leitungen
Feindrähtige Leiter mit Aderendhülsen versehen.
■
Verwendete Kabel müssen die jeweiligen Anforderungen bezüglich Festigkeit und
■
Temperatur erfüllen
Anschlusskabel so verlegen, dass mechanische Beschädigungen ausgeschlossen
■
werden

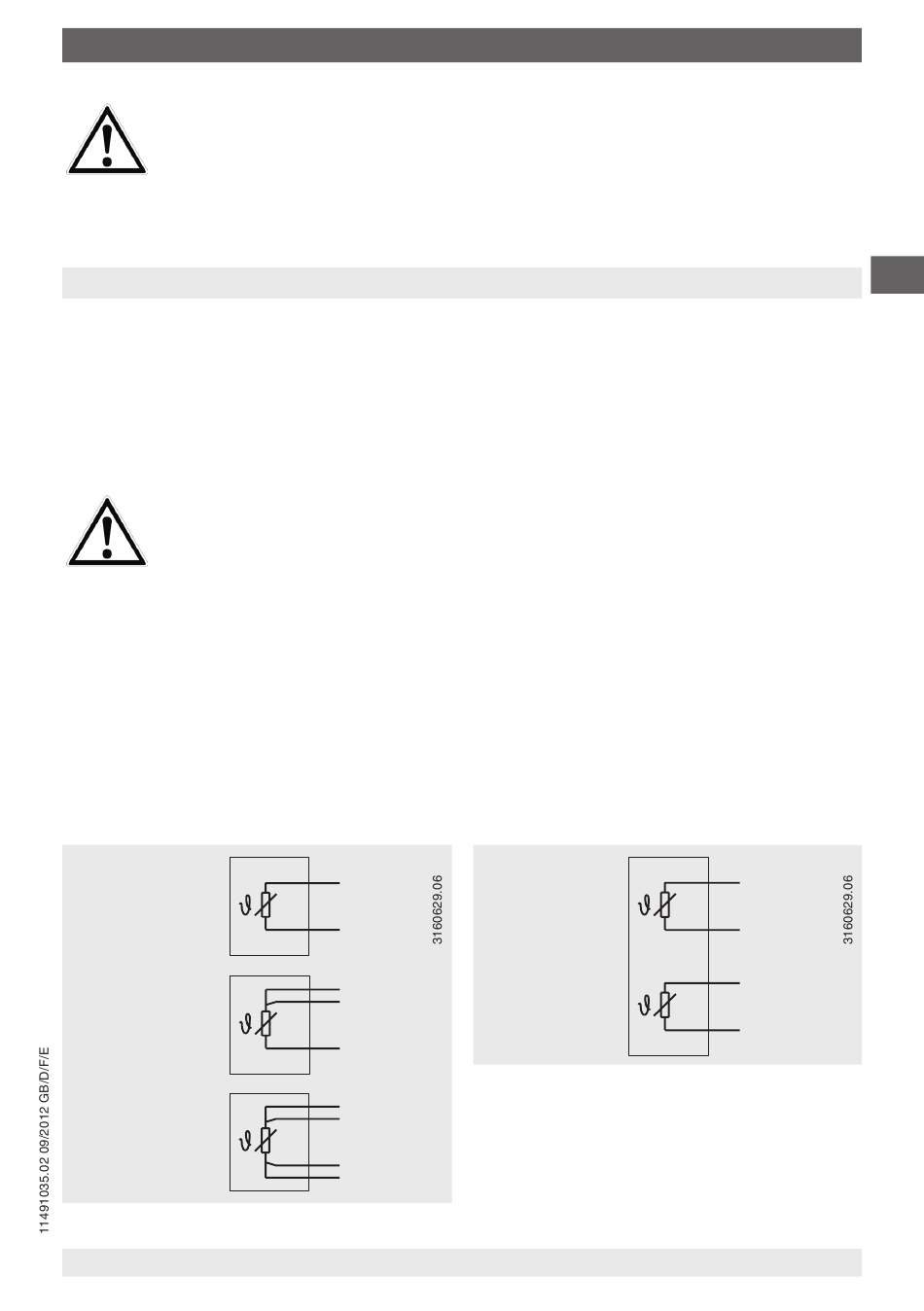

6.3 Anschlussbelegung
Einfachmesselement
2-Leiter-
Schaltung
3-Leiter-
Schaltung
4-Leiter-
Schaltung
WIKA Betriebsanleitung Einsteck-Thermometer, Typ TF45
Doppelmesselement
rot
weiß
2-Leiter-
Schaltung
rot
rot
weiß
rot
rot
weiß
weiß
D
rot
rot
weiß
weiß
19
