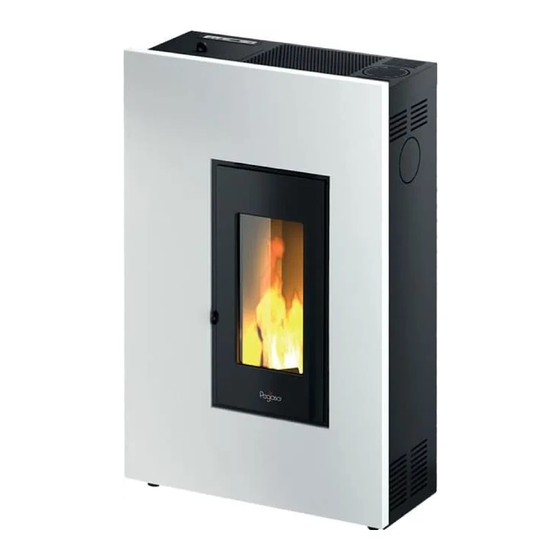

Cadel MADISON 5 Manuel De L'installateur
Masquer les pouces
Voir aussi pour MADISON 5:
- Manuel de l'utilisateur (40 pages) ,
- Manuel de l'utilisateur (44 pages)
Manuels Connexes pour Cadel MADISON 5
Sommaire des Matières pour Cadel MADISON 5
- Page 1 MANUEL DE L’INSTALLATEUR Poêle à granulés Original Instructions | ©2022 CADEL srl | All rights reserved - Tutti i diritti riservati MADISON 5 - SOLO 5...
- Page 2 • AVERTISSEMENT D’INSTALLATION POUR LE MARCHÉ FRANÇAIS Merci de lire avec attention pour les détails requis au niveau de l’installation (voir le chapitre dédié). MADISON 5 - SOLO 5...
- Page 3 À DIMENSIONNER) ......11 6 INSTALLATION ......12 6.1 AVANT-PROPOS ......12 6.2 DISTANCES MINIMALES ....13 6.3 DIMENSIONS GÉNÉRALES ..... 14 6.4 RETRAIT/MONTAGE DE LA PORTE DU FOYER ............ 15 6.5 DÉMONTAGE DE L’ENCADREMENT . 16 MADISON 5 - SOLO 5...
- Page 4 • Une fois l’ e mballage retiré, vérifier que le produit soit intact. ENLÈVEMENT DU POÊLE DE LA PALETTE Procéder comme suit : Fig. 1 - Retrait des étriers MADISON 5 - SOLO 5...
- Page 5 Fig. 2 - Composants de la cheminée LÉGENDE Fig. 2 TERMINAL DE CHEMINÉE VOIE D’ÉJECTION CONDUIT DE FUMÉE ISOLATION THERMIQUE PAROI EXTÉRIEURE RACCORD DE LA CHEMINÉE RACCORD DE FUMÉE GÉNÉRATEUR DE CHALEUR TRAPPE D’INSPECTION RACCORD EN T AVEC BOUCHON D'INSPECTION MADISON 5 - SOLO 5...
- Page 6 • lorsque le dimensionnement prévoit le fonctionnement dans des conditions humides, il faut aménager un système approprié de collecte et un siphon d’ é vacuation des condensats. MADISON 5 - SOLO 5...
- Page 7 Les deux solutions doivent avoir un « T » tampon (1) et/ou une trappe de contrôle (2). Vérifier avec le fabricant de la cheminée les distances de sécurité à respecter et le type de matériel isolant à utiliser (EN 13501 - EN 13063 - EN 1856 - EN 1806 - EN15827). MADISON 5 - SOLO 5...
- Page 8 Des inconvénients de condensation peuvent être évités dès le début par un dimensionnement et isole- ment corrects du conduit de fumée. Pour des informations ultérieures, consulter le chapitre EN CAS D’ANOMALIES 1. SOLUTIONS DES PROBLÈMES « Le conduit de fumée condensation » MADISON 5 - SOLO 5...
- Page 9 • être réalisée à un niveau proche de celui du sol et en aucun cas supérieure à la hauteur de l'appareil; • toujours être protégée par une grille extérieure de sorte qu’ e lle ne puisse être obstruée par aucun objet; • avoir une surface libre totale d’au moins 80 cm (nette de la grille); MADISON 5 - SOLO 5...
- Page 10 Fig. 8 - Entrée d'air directe Fig. 9 - Prise d'air pour installation en chambre étanche LEGENDA Fig. 8|Fig. 9 Environnement à ventiler Prise d'air directe Grille de protection L'entrée de la courbe à tourner vers le bas MADISON 5 - SOLO 5...
- Page 11 • Raccordez le tuyau d'arrivée d'air au tuyau d'air de combustion du poêle et serrez le tout avec un collier (voir Fig. 10). EXEMPLES D’INSTALLATION (DIAMÈTRES ET LONGUEURS À DIMENSIONNER) Fig. 11 - Conduit des fumées MADISON 5 - SOLO 5...
- Page 12 (*) La réglementation nationale de référence pour l’installation des appareils domestiques est la UNI 10683 (IT) - DTU NF 24.1 (FR) - DIN 18896 (DE) - NBN B 61-002 (BE) - Real Decreto 1027/2007 (ES) - Paesi Bassi (NL) Bouwbesluit - Danmark (DK) BEK n° 541 del 27/04/2020. MADISON 5 - SOLO 5...
- Page 13 Fig. 12 - Distances de sécurité LÉGENDE Fig. 12 dR (distance postérieure) 40 mm dS (distance latérale) 300 mm dB (distance inférieure) 15 mm dC (distance supérieure) 750 mm dP (irradiation frontale) 1000 mm dF (irradiation au sol) 1000 mm MADISON 5 - SOLO 5...
- Page 14 (FR) - DIN 18896 (DE) - NBN B 61-002 (BE) - Real Decreto 1027/2007 (ES) Paesi Bassi (NL) Bouwbesluit - Danmark (DK) BEK n° 541 del 27/04/2020. DIMENSIONS GÉNÉRALES Fig. 13 - Dimensions générales: MADISON 5 LÉGENDE Fig. 13 60 cm...
- Page 15 • Lever la porte de façon à ce que les goujons de la porte sortent de l'étrier sur la structure (voir Fig. 16). • Poser la porte dans un lieu sûr jusqu'à la prochaine utilisation. MADISON 5 - SOLO 5...
- Page 16 • S’assurer que le réseau électrique dispose d’une mise à terre suffisante : si celle-ci est inexistante ou insuffisante, procéder à sa réalisation selon les normes en vigueur. • Brancher le câble d'alimentation avant sur le dos du poêle (voir Fig. 19 et Fig. 20), puis à une prise murale. MADISON 5 - SOLO 5...
- Page 17 • Comparer les valeurs avec celles indiquées dans le tableau. • Changer la puissance toutes les 10 minutes et attendre la stabilisation. • Rentrer dans le menu utilisateur et modifier les paramètres si nécessaire. MADISON 5 - SOLO 5...
- Page 18 • Pour un éventuel remplacement des parties endommagées, demander une pièce détachée d’ o rigine à votre Revendeur Agréé. NETTOYAGE DU COLLECTEUR DES FUMÉES Tous les 2/3 mois, nettoyer le système d'évacuation. Fig. 23 - Nettoyage du conduit de fumée • Enlever le "T" tampon du raccord (voir Fig. 23). MADISON 5 - SOLO 5...
- Page 19 Chaque année, nettoyer le ventilateur ambiant en enlevant la cendre ou la poussière qui pourraient causer un déséquilibre des pales et un bruit accru. • Ôter la porte et le revêtement avant (voir les chapitres dédiés). • Aspirer les cendres et la poussière qui se sont accumulées dans le ventilateur (cf. Fig. 29). MADISON 5 - SOLO 5...
- Page 20 Avant tout essai et/ou intervention du technicien agréé, il devra vérifier que les paramètres de la carte électro- nique correspondent à son tableau de référence. En cas de doute sur l'utilisation de poêle, TOUJOURS appeler le personnel technique agréé afin d'éviter des dommages irréparables! MADISON 5 - SOLO 5...
- Page 21 étran- Nettoyer la vis sans fin. ger (par exemple des clous) Motoréducteur vis Remplacer le motoréducteur. sans fin cassé Vérifier qu’aucune Faire contrôler le poêle par un technicien agrée. "ALARM ACTIVE" MADISON 5 - SOLO 5...
- Page 22 être nocif pour la santé. Sonde de tempéra- ture des fumées Faire remplacer la sonde des fumées. Le ventilateur défectueuse échangeur continue à tourner même si le Carte électronique poêle est froid Faire remplacer la carte électronique. défectueuse MADISON 5 - SOLO 5...
- Page 23 à l'intérieur du serbatotio, et enfin devisser les boulons a l’interieur de la vis sans fin. (voir Fig. 31 Fig. 32) MADISON 5 - SOLO 5...
- Page 24 60 mm 60 mm DISTANCE DE MATÉRIAU COMBUSTIBLE (derrière/côté/en dessous) 40 / 300 / 0 mm 40 / 300 / 0 mm DISTANCE DE MATÉRIAU COMBUSTIBLE (plafond/devant) - / 1000 mm - / 1000 mm MADISON 5 - SOLO 5...
- Page 25 Rev. 00- 2023 CADEL srl www.cadelsrl.com 31025 S. Lucia di Piave - TV www.free-point.it Via Martiri della Libertà, 74 - Italy www.pegasoheating.com Tel. +39 0438 1520200...
