Guide d'installation

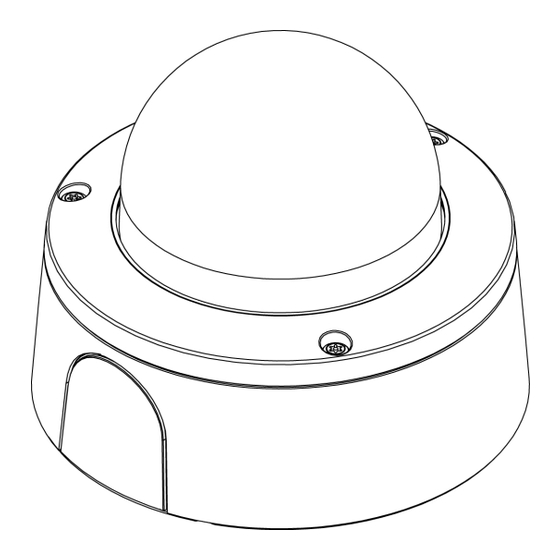

Avigilon Modèles de caméras dôme H4 SL avec adaptateur de
montage sur surface :
1.3C-H4SL-D, 1.3C-H4SL-D-IR,1.3C-H4SL-DO-IR, 2.0C-H4SL-D,
2.0C-H4SL-D-IR, 2.0C-H4SL-DO-IR, 3.0C-H4SL-D, 3.0C-H4SL-D-
IR, 3.0C-H4SL-DO-IR

Publicité

Table des Matières
loading

Sommaire des Matières pour Avigilon H4 SL Série

  • Page 1 Guide d'installation Avigilon Modèles de caméras dôme H4 SL avec adaptateur de montage sur surface : 1.3C-H4SL-D, 1.3C-H4SL-D-IR,1.3C-H4SL-DO-IR, 2.0C-H4SL-D, 2.0C-H4SL-D-IR, 2.0C-H4SL-DO-IR, 3.0C-H4SL-D, 3.0C-H4SL-D- IR, 3.0C-H4SL-DO-IR...
  • Page 2: Informations De Sécurité Importantes

    Ce produit est destiné à être fourni par Power over Ethernet (PoE) qui est une « Source d’alimentation limitée » ou « LPS », évalués à 48 VCC, 7W min. Toute alimentation externe connectée à ce produit ne peut être connectée qu'à un autre produit Avigilon de la même gamme de modèles. Les connexions à des alimentations externes doivent être correctement isolées.
  • Page 3: Mentions Réglementaires

    Consulter le vendeur ou un technicien de radio/TV si nécessaire. Tout changement ou modification apporté à cet équipement non expressément approuvé par Avigilon Corporation ou des tiers autorisés par Avigilon Corporation pourrait annuler l'autorisation accordée à l'utilisateur d'utiliser cet équipement.
  • Page 4: Mentions Légales

    Avigilon Corporation ni ses sociétés affiliées ne : (1) garantissent l'exhaustivité ou l'exactitude des informations contenues dans ce document ; (2) est responsable de votre utilisation ou confiance en les informations. Avigilon Corporation ne saurait être tenue pour responsable de toute perte ou dommage (y compris de dommages indirects) causés en relation avec les informations contenues aux présentes.
  • Page 5: Table Des Matières

    Table des matières Présentation générale Vue du dôme Vue du support de fixation Vue de dessous Base de caméra Vue de face Base caméra Caméra arrière Base vue Installation Outils et matériel requis Contenu de la boîte de la caméra Étapes d'installation Dépose du dôme de protection Insertion des câbles à...
  • Page 6: Présentation Générale

    Présentation générale Vue du dôme 1. Dôme de protection Dôme de protection résistant au vandalisme. Uniquement disponible sur les modèles H4SL-DO. 2. Adaptateur de montage en surface Permet de monter la caméra dôme vers le mur, plafond ou électrique boîte. 3.
  • Page 7: Vue Du Support De Fixation

    Vue du support de fixation 1. Lanière Se connecte à l’ancre de longe sur la base du dôme. 2. Clips de boîtier de caméra S’accroche à tenir le module de caméra lors de l’installation. 3. Trou passe-câble Trou passe-câble pour les câbles requis pour faire fonctionner la caméra. 4.
  • Page 8: Vue De Dessous Base De Caméra

    Vue de dessous Base de caméra 1. Trou passe-câble Trou passe-câble pour les câbles requis pour faire fonctionner la caméra. 2. Ancrage de lanière La lanière de sécurité s'attache sur le point d'ancrage pour empêcher la caméra de tomber au cours de l'installation.
  • Page 9: Vue De Face Base Caméra

    Vue de face Base caméra 1. Illuminateur IR Assure l'éclairage dans le spectre IR. Uniquement disponible sur les modèles -IR. 2. Port Ethernet Accepte une alimentation et une connexion Ethernet au réseau. La caméra ne peut fonctionner que sur du PoE (alimentation électrique par câble Ethernet). La communication avec le serveur et la transmission des données d’images s’effectuent aussi grâce à...
  • Page 10: Caméra Arrière Base Vue

    Fournit un mécanisme de verrouillage pour le réglage du panoramique d'image 4. Port micro USB Accepte un adaptateur micro USB vers USB. Obligatoire uniquement si vous utilisez le Avigilon USB Wifi Adapter (Carte Wi-Fi USB). 5. Étiquette de numéro de série Informations sur le dispositif, numéro de série du produit et étiquette de référence.
  • Page 11: Installation

    Installation Outils et matériel requis Les outils suivants sont nécessaires pour terminer l’installation de la caméra, mais ne sont pas inclus dans le package de la caméra : N° Tournevis cruciforme n° 2 — pour fixer la caméra sur un boîtier électrique ou une surface de montage. Clé...
  • Page 12: Dépose Du Dôme De Protection

    Accès au flux vidéo en direct Orientation de la caméra dôme (Facultatif) Configuration du stockage sur carte SD Installation du dôme de protection Zoom et mise au point de la caméra dôme Configuration de la caméra Dépose du dôme de protection REMARQUE : Veillez à...
  • Page 13: À L'aide De L'adaptateur De Monture Surface

    a. Si le câble Ethernet n'est pas serti, faites-le passer par la rondelle d'étanchéité. b. Si le câble Ethernet est déjà serti, placez le capuchon de perçage de la rondelle d'étanchéité sur le connecteur Ethernet, puis poussez le câble à travers la rondelle. Assurez-vous que l'orientation du câble et de la rondelle d'étanchéité...
  • Page 14: Fixation De La Caméra Dôme À L'aide Du Trou Passe-Câble Latéral

    Fixation de la caméra dôme à l'aide du trou passe-câble latéral Procédez comme suit si vous effectuez le montage sur une surface avec les câbles requis sortant d'un conduit externe. Utilisez cette procédure si la surface de montage n'est pas facilement découpable ou lorsque les câbles doivent être acheminés le long de l'extérieur de la surface de montage.
  • Page 15 4. Selon le conduit utilisé, effectuez les réglages nécessaires sur le trou d’entrée du câble latéral : Si vous utilisez un conduit intérieur de 20 mm ou de 1/2 po, installez le couvercle pour conduits latéraux fourni sur l’adaptateur de montage. Si vous utilisez un conduit intérieur de 25 mm ou de ¾ po, enlevez la pièce de masquage centrale sur le couvercle pour conduits latéraux fourni, puis installez ce couvercle sur l’adaptateur de montage.
  • Page 16 Si vous installez un modèle pour l'extérieur (H4SL-DO), il faudra peut-être couper la partie du joint en caoutchouc sur l’adaptateur de montage pour libérer de la place pour la plaque. 5. Enfoncez 4 vis pour fixer l’adaptateur de montage au mur ou au plafond. Fixation de la caméra dôme à...
  • Page 17: Montage De La Caméra Dôme Sur Un Boîtier Électrique

    Montage de la caméra dôme sur un boîtier électrique Procédez comme suit si les câbles et les composants électriques requis sont placés dans un boîtier de branchement électrique dans la surface de montage. 1. Faites passer les câbles Ethernet requis par le trou de fixation. Bien faire passer le câble Ethernet par la rondelle d'étanchéité...
  • Page 18: (Facultatif) Utilisation De Usb Wifi Adapter (Carte Wi-Fi Usb)

    1. Attachez la lanière sur l’adaptateur de montage à l’ancre située sur la base de la caméra. 2. Tirez le câble Ethernet requis à travers le trou d’entrée de câble sur la base de la caméra. 3. Installez le passe-câble dans le trou d’entrée de câble situé sur la base de la caméra. Assurez-vous que la bride du passe-câble soit positionnée solidement à...
  • Page 19: Attribution D'une Adresse Ip

    Pour plus d'informations sur la configuration de la caméra à partir de l'interface Web mobile, reportez-vous au Avigilon USB Wifi Adapter (Carte Wi-Fi USB) Guide de l'utilisateur du système. REMARQUE : La caméra réserve le sous-réseau 10.11.22.32/28 pour l'usage interne lorsque USB Wifi Adapter (Carte Wi-Fi USB) est raccordé.
  • Page 20 2. Desserrez la vis à papillon verrouillant l'inclinaison pour incliner la lentille. 3. Bloquer le loquet de verrouillage de moule et visser la vis de fixation inclinable pour fixer la position de la caméra dôme. 4. Faites tourner le cercle de commande de l'azimut pour régler l'image sur le bon angle. Orientation de la caméra dôme...
  • Page 21: (Facultatif) Configuration Du Stockage Sur Carte Sd

    5. Dans l’interface du navigateur Web de la caméra ou le logiciel Avigilon Control Center, ajustez les paramètres d’image et d’affichage de la caméra. (Facultatif) Configuration du stockage sur carte SD Pour utiliser la fonction de stockage embarqué de la caméra, vous devez insérer une carte SD dans la fente prévue à...
  • Page 22: Configuration De La Caméra

    Dans l’interface du navigateur Web de la caméra ou le logiciel Avigilon Control Center, utilisez les paramètres d’image et d’affichage de la caméra pour effectuer la mise au point de l’objectif. a. Utilisez les boutons de zoom pour effectuer un zoom avant ou arrière avec la caméra.
  • Page 23: Indications Des Led

    Indications des LED Une fois raccordée au réseau, le voyant LED d'état de la connexion affiche la progression de la connexion au logiciel NVMS (Network Video Management Software). Le tableau suivant décrit les indications des LED : LED d'état de État de la connexion Description connexion Obtention d'une...
  • Page 24: Retirer L'adaptateur De Montage De La Caméra Dôme

    Retirer l’adaptateur de montage de la caméra dôme 1. Desserrer les vis Torx et retirez le couvercle du dôme. 2. Recherchez les petites flèches orange qui pointent à la caméra de clips de logement. 3. Placez une lame de tournevis plat ou un capuchon de perçage du passe-câble contre l’un des clips du boîtier de la caméra.
  • Page 25: Réinitialisation Aux Paramètres D'usine Par Défaut

    Réinitialisation aux paramètres d’usine par défaut Si la caméra ne fonctionne plus comme attendu, vous pouvez opter pour la restauration de ses paramètres d’usine par défaut. Utilisez le bouton de réinitialisation du firmware pour réinitialiser la caméra. Le bouton de réinitialisation du firmware est présenté...
  • Page 26: Configuration De L'adresse Ip Par Le Biais De La Méthode Arp/Ping

    Web de la caméra. Pour plus d'informations, reportez-vous au guide de l'utilisateur de l'interface Web pour la caméra haute définition H.264 Avigilon™. 1. Identifiez et copiez l'adresse MAC répertoriée sur l'étiquette de numéro de série pour référence.
  • Page 27: Spécifications

    Spécifications Caméra Objectif 3-9 mm, motorisé, varifocale Port USB USB 2.0 slot microSD/microSDHC/microSDXC – minimum classe 6 ; classe 10/UHS-1 ou mieux Carte mémoire SD recommandé Réseau Réseau 100Base-TX Type de câblage CAT5 Connecteur RJ-45 Conforme ONVIF® version 1.02, 2.00, Profil S (www.onvif.org) Protocoles de gestion SNMP v2c des appareils...
  • Page 28 Environnement H4SL-D — 0 ° C à 55 ° C (32 ° F à 131 ° F) Température de fonctionnement H4SL-DO — -30 ° C à 60 ° C (-22 ° F à 140 ° F) Température de -10 °C à +70 °C (14 °F à 158 °F) stockage Humidité...
  • Page 29: Garantie Limitée Et Assistance Technique

    Garantie limitée et assistance technique Vous pouvez consulter les termes de la garantie Avigilon de ce produit à l'adresse suivante : avigilon.com/warranty. Vous pouvez obtenir le service de garantie et l'assistance technique en contactant le support technique Avigilon à l'adresse : avigilon.com/contact-us/.
