Boutons de l'appareil
Pour mettre sous tension et arrêter l'appareil lorsque le bouton est enfoncé.
Pour ouvrir un menu contextuel afin de régler le rétroéclairage, le mode Couleur et la transmission
du sondeur, appuyer et relâcher brièvement le bouton. Le menu des raccourcis affiche également les
commandes du pilote automatique si le traceur est connecté à un système de pilote automatique
compatible.
Pour faire défiler les niveaux de luminosité, appuyer à plusieurs reprises sur le bouton.
Permet de choisir une touche raccourci pour accéder à l'écran actif.
1 2 3 4
Appuyez sur ces touches pour ouvrir l'écran associé.
Configuration d'une touche raccourci
Vous pouvez configurer une touche raccourci pour accéder rapidement aux écrans les plus fréquemment
utilisés. Vous pouvez créer un raccourci vers des écrans comme celui du sondeur ou des cartes.
1 Ouvrez un écran.
2 Maintenez une touche de raccourci enfoncée puis sélectionnez OK.

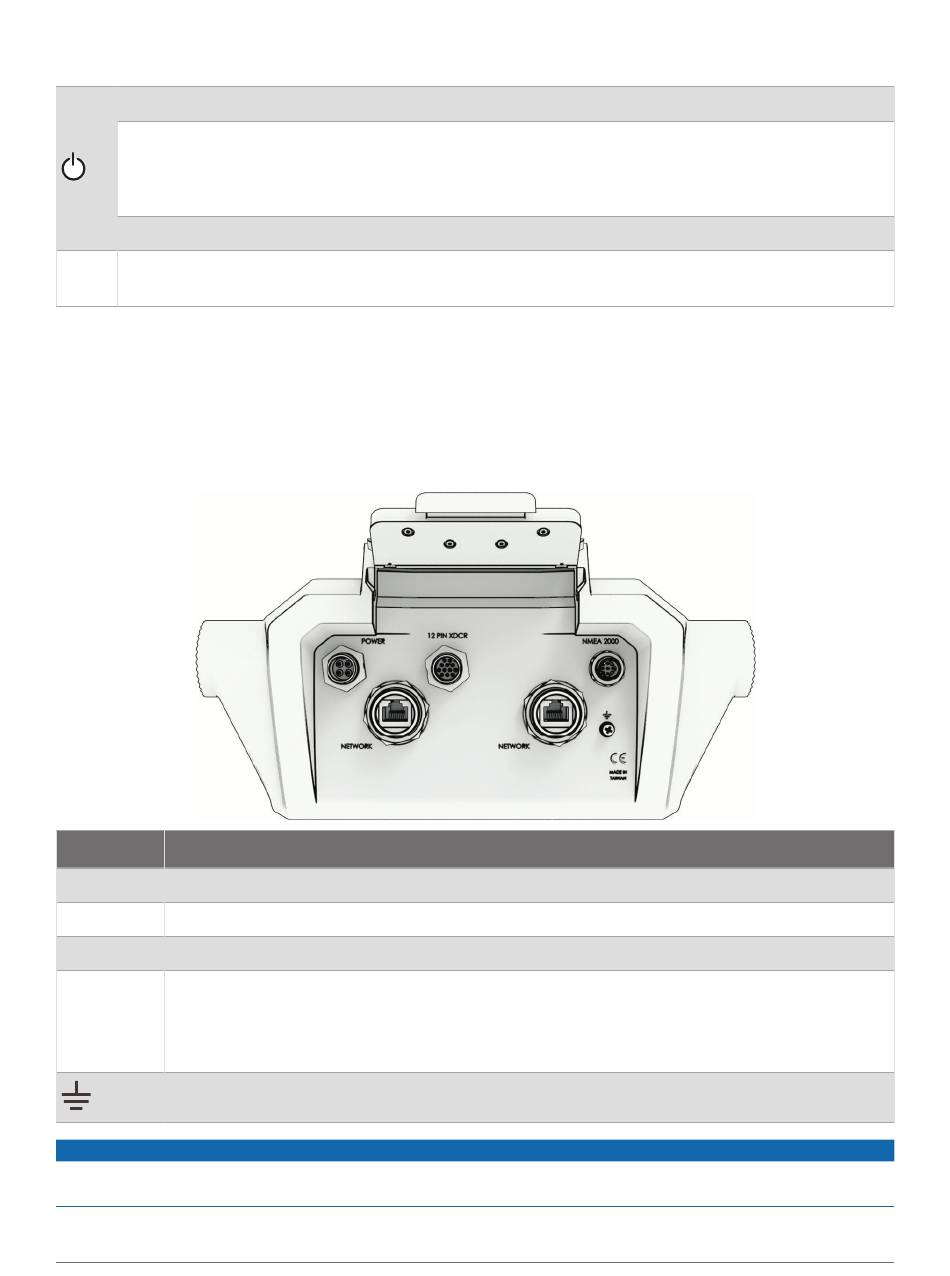

Vue des connecteurs
Nom
Description
POWER
Port du câble d'alimentation
12 PIN XDCR Sondes 12 broches
NMEA 2000
Réseau NMEA 2000
Port du câble Marine Network Garmin pour la connexion aux appareils Panoptix
ECHOMAP compatibles
NETWORK
REMARQUE : cet appareil n'est pas compatible avec certains appareils Marine Network Garmin
tels que GPSMAP
Prise de masse
Pour empêcher la corrosion des contacts métalliques, recouvrez les connecteurs inutilisés avec des caches
étanches.
2
®
, GSD
et les radars.
®
™
AVIS
, GCV
et
™
™
Introduction
