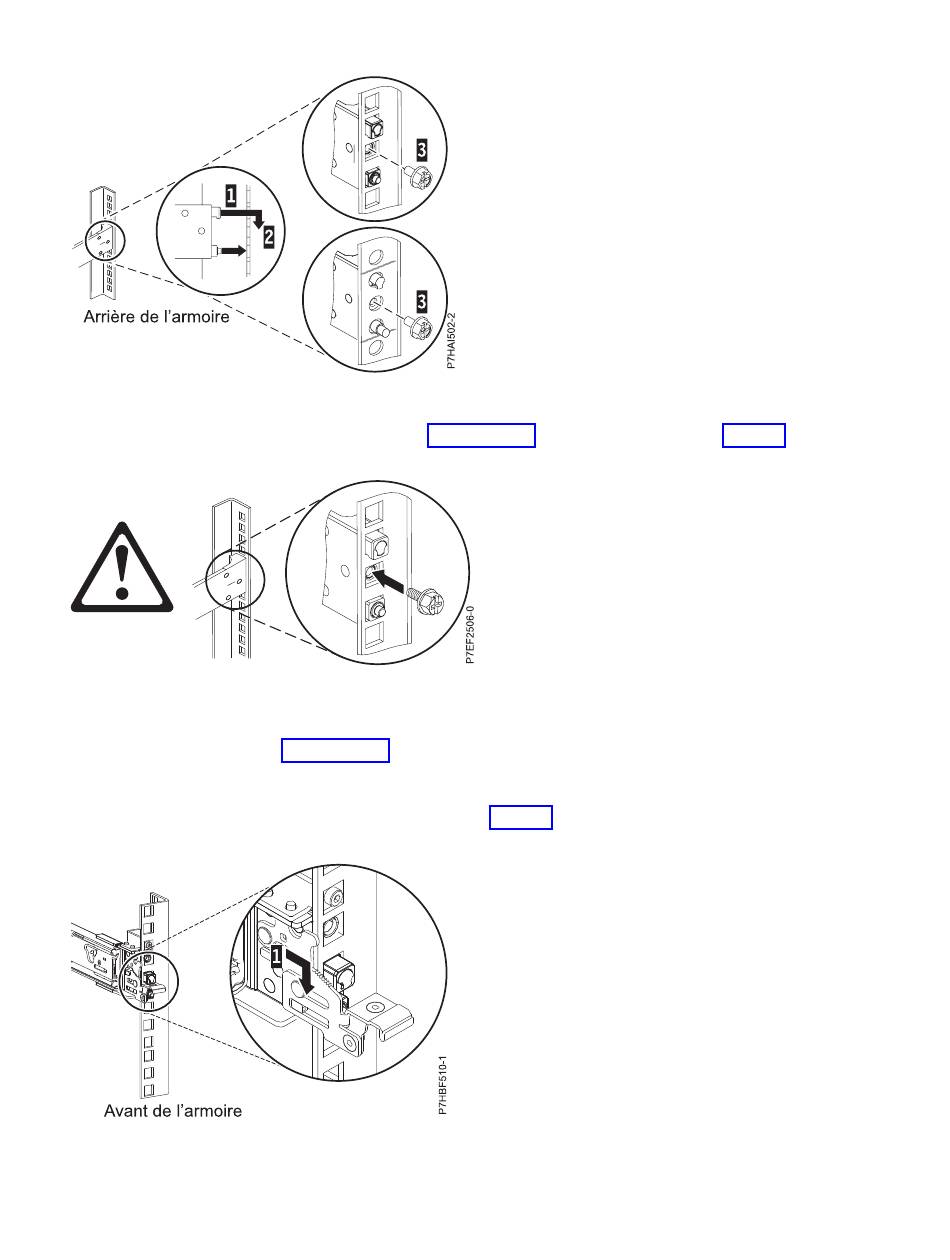

Figure 3. Alignement et fixation des broches dans les trous situés à l'arrière de l'armoire
4. Réinstallez la vis qui a été retirée à l'étape 2, à la page 4, comme illustré dans la figure 4.
Figure 4. Réinstallation de la vis
5. Revenez à l'avant de l'armoire. Vérifiez que le taquet est toujours ouvert à l'avant de la glissière.
Reportez-vous à l'étape 2, à la page 4.
6. Tirez la glissière vers l'avant et insérez les trois broches à l'avant de la glissière dans les trous
précédemment marqués de l'unité EIA sélectionnée. Abaissez la glissière (1) pour engager le crochet
sur la broche du milieu. Pour plus de détails, voir figure 5.
Figure 5. Broches installées sur la glissière avant de l'armoire
Installation du serveur IBM Power System S812L (8247-21L)
5
