5.7.1 Mesure d'intensité de courant continu et composé directe A CC et
A (CC+CA) (uniquement METRAHIT PM XTRA / E
METRAHIT PM TECH / E
TECH

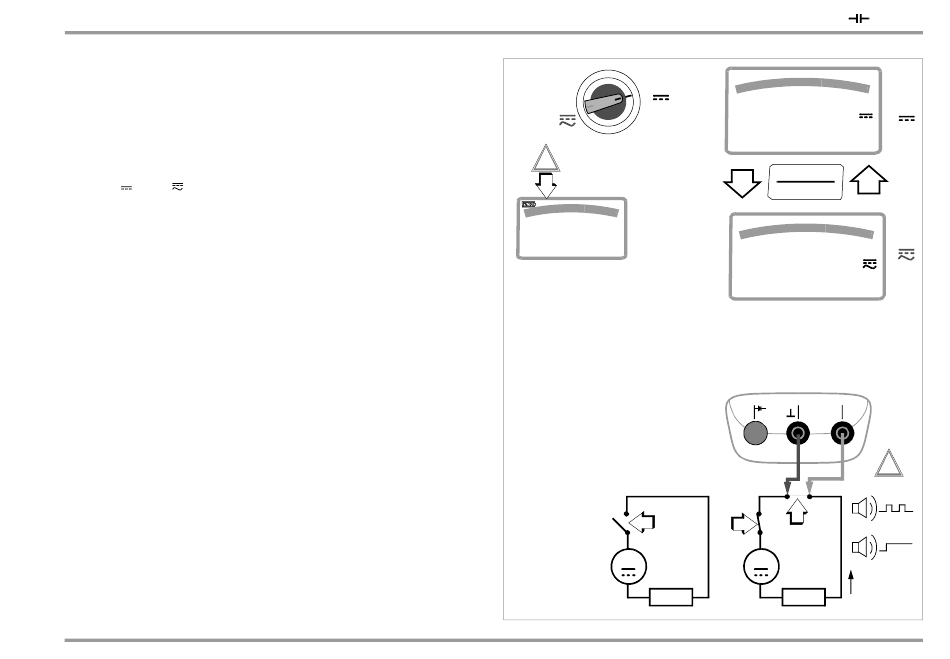

➭ Arrêtez d'abord l'alimentation électrique pour le circuit de me-
sure ou le consommateur (1) et déchargez, tous les condensa-
teurs existants.
➭ Réglez le sélecteur rotatif conformément au courant à mesurer
sur A
ou A
.
➭ Sélectionnez le type de courant conforme à la grandeur de
mesure en appuyant brièvement sur la touche multifonction-
nelle FUNC | ENTER. Chaque actionnement de la touche fait
commuter entre A CC ou A (CC + CA)
est confirmée par un signal sonore. Les symboles CC ou
(CC+CA)
sur l'écran LCD indique le type de courant com-
TRMS
muté.
➭ Raccordez l'appareil de mesure de manière sûre (sans résis-
tance de passage), comme illustré, en série par rapport au
consommateur (2).
➭ Mettez de nouveau l'alimentation électrique du circuit de com-
mutation (3) sous tension.
➭ Lisez l'affichage. Notez la valeur mesurée si vous n'êtes pas en
mode Mémorisation ou Transmission.
➭ Coupez de nouveau l'alimentation électrique pour le circuit de
mesure ou le consommateur (1) et déchargez tous les conden-
sateurs existants.
➭ Eloignez les pointes de mesure du point de mesure et recons-
tituez l'état normal du circuit de mesure.
GMC-I Messtechnik GmbH
,
XTRA
et METRAHIT EU PRO / E
)
SPECIAL
; la commutation
TRMS
Mesures V/Hz – – Temp –
A
A
Mesure d'intensité uni-
!
quement si les piles sont
en place !
8.8.8.8.8
Plages de mesure :
METRAHIT EU PRO / E
SPECIAL
6 A / 10 A (16 A max. 30 s)
METRAHIT PM TECH / E
TECH
60 mA / 600 mA
6 A / 10 A (16 A max. 30 s)
METRAHIT PM XTRA / E
XTRA
600 A / 6 mA
60 mA / 600 mA
6 A / 10 A (16 A max. 30 s)
1
~
R
x
– A/Hz
003.50
CC
A
A
FUNC
ENTER
003.50
A
CC
AC
TRMS
A
V
COM
mA A
Temp
!
I > 10 A
2
3
I > 16 A
~
Intensité
R
x
