Synoptique du menu
8.5.
Entrées et sorties analogiques
ou
54

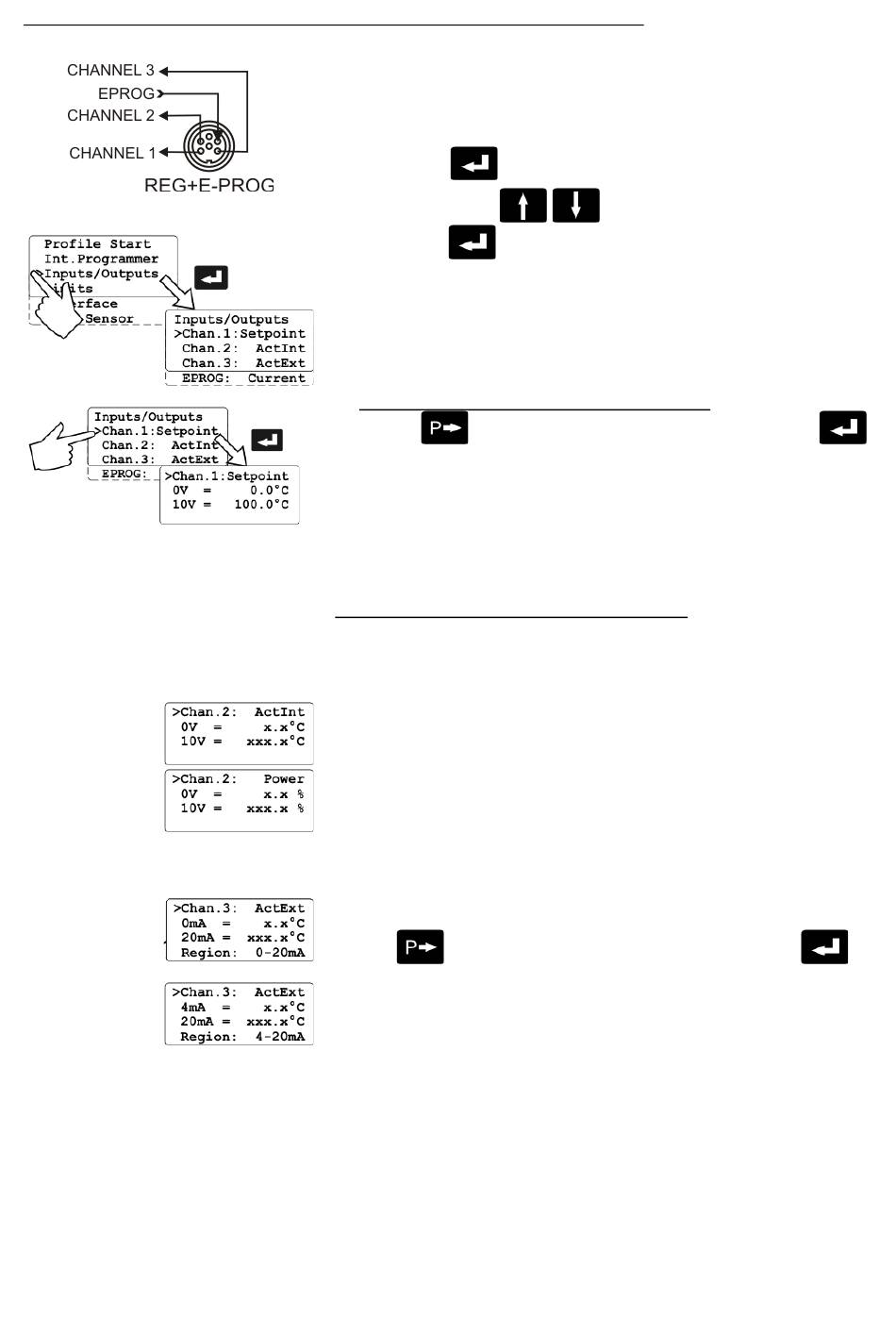

Dans ce sous menu, on peut modifier l'entrée programmateur resp. la
sortie enregistreur sur la prise REG+E-PROG (21).
• Avec Enter
entrer dans le sous menu „Inputs/Outputs"
• avec les curseurs
avec Enter
.
Chan. 1
Sortie tension pour enregistreur (V)
Chan. 2
Sortie tension pour enregistreur (V)
Chan. 3
Sortie courant pour enregistreur (mA)
EPROG
Entrée pour programmateur externe
• Pour les canaux 1 à 3 fixer d'abord les sorties:
Avec P
choisir la sortie voulue et confirmer par Enter
Setpoint
Température de consigne active
(T1, T2, Programmateur intégré/externe)
ActInt
Température effective interne (T° du bain)
ActExt
Température effective externe (sonde externe)
Power
Puissance de chauffe/refroidissement actuelle
Pour les canaux 1 à 3 fixer l'échelle souhaitée:
Sorties tension canal 1 et 2:
Pour 0 V = la plus basse valeur de température resp.
puissance de chauffe/refroidissement (Power)
Pour 10 V = la plus haute valeur de température resp.
puissance de chauffe/refroidissement (Power) (°C / %).
Sortie courant canal 3:
Pour 0 mA resp. 4 mA = la plus basse valeur de température
resp. puissance de chauffe/refroidissement
Pour 20 mA = la plus haute valeur de température resp.
puissance de chauffe/refroidissement (°C / %).
Pour la sortie en courant, on peut choisir entre les valeurs 0 mA à 20
mA ou 4 mA à 20 mA.
Avec P
choisir la plage désirée et confirmer par Enter
L'affichage commute automatiquement au DISPLAY de dialogue (LCD).
choisir le sous menu et confirmer
.
.
