4
Далее представлена диаграмма, показывающая значения диаметров ротора электродвигателя
при заданном количестве оборотов в минуту для электрических сетей с разными рабочими
частотами, для получения достоверных данных указателя.
40

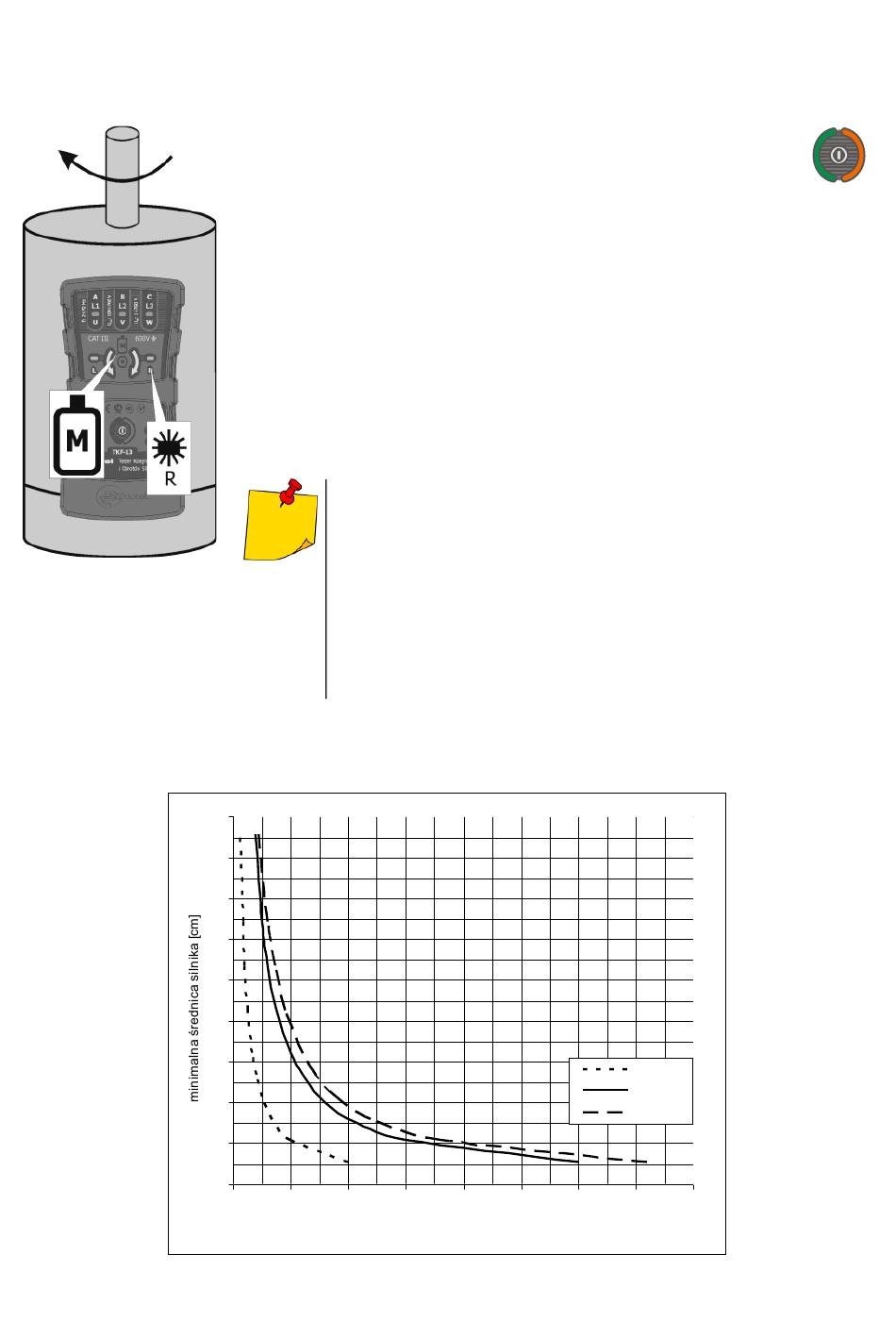

Определение направ-ления вращения
электродвигателя (бесконтактное)

Включение прибора осуществляется нажатием кнопки
Горящий зеленый светодиод ON сигнализирует о готовности
указателя к работе.

Приложите задней панелью указатель TKF-13 к работающему
электродвига-телю, вдоль оси вращения вала как показано на
рисунке. Расстояние от задней панели указателя до корпуса
электродвигателя не должно превышать 2-3 см.

Если горит светодиод R, то вращение вала электродвига-теля
происходит по часовой стрелке. Если горит светодиод L – то
в противоположенном направлении.

Если обо светодиода не горят (R и L), то необходимо убедиться
в работоспосо-бности электродвигателя, либо очень слабый
сигнал для проведения индикации.

При
однофазных электродвигателей, данные могут быть
недостоверны.

Прибор не предназначен для испытания однофазных
двигателей с коммутатором.

При
электродвигателей, питание которых осуществляется
через преобразователи электрической энергии, данные
могут быть недостоверны.
90
80
70
60
50
40
30
20
10
0
0 500 1000
TKF-13 – РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
определении направления
определении направления
1500 2000 2500
obroty/min
вращения
вращения
16.66 Hz
50Hz
60Hz
3000 3500 4000
.
вала
вала
