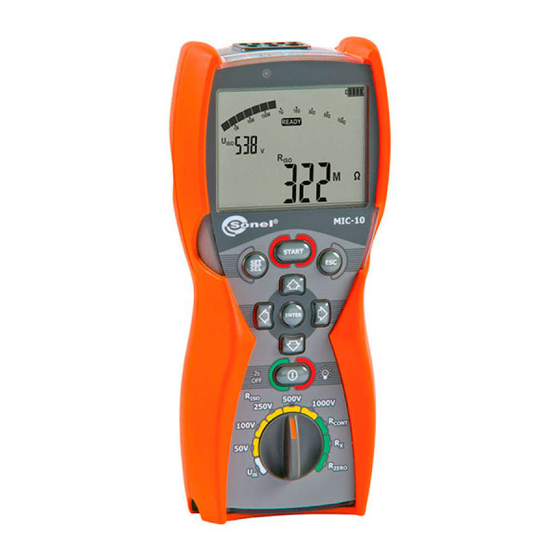

- Page 1 MODE D’EMPLOI MESUREUR DE RESISTANCE D’ISOLEMENT MIC-10 SONEL SA ul. Wokulskiego 11 58-100 Świdnica, Poland Version 1.05 20/02/2017...
-
Page 2: Table Des Matières
CONTENU SÉCURITÉ ....................... 3 PARAMÈTRES ......................4 MESURES ......................... 5 ’ ............... 5 ESURE DE LA RESISTANCE D ISOLEMENT ESURE BASSE TENSION DE LA RÉSISTANCE ............8 Mesure de la résistance de la mise à la terre et des liaisons équipotentielles 3.2.1 avec un courant de 200 mA ................ -
Page 3: Sécurité
1 Sécurité Le MIC-10 est développé pour faire des tests de sécurité contre les chocs électriques dans les systèmes. L’appareil de mesure est utilisé pour mesurer et afficher les résultats afin de déterminer la sécurité des installations électriques. Pour ce faire, les recommandations suivantes sont faites pour travailler correctement avec l'appareil et pour évaluer l'exactitude des résultats de mesure:... -
Page 4: Paramètres
2 Paramètres Allumer l'appareil en appuyant sur le bouton SET / SEL et en le maintenir enfoncé. Utilise les boutons pour aller au paramètre suivant. Utilise les boutons pour modifier la valeur du paramètre. La valeur ou le symbole en cours d'ajustement clignotera. -
Page 5: Mesures
3 Mesures 3.1 Mesure de la résistance d’isolement ATTENTION: L’objet de mesure doit être hors tension Note: Pendant la mesure, en particulier avec des résistances élevées, assurez-vous que les cordons de test et la sonde ne se touchent pas, ce qui peut entraîner des courants qui affectent la mesure. - Page 6 L’appareil est prêt à commencer mesure. Appuyez et maintenez le bouton START. La mesure sera effectuée en continu jusqu'à ce que vous relâchiez le bouton ou que l'heure réglée soit atteinte. Pour maintenir la mesure, appuyez sur ENTER pendant que START est maintenu. Le symbole suivant apparaîtra Pour interrompre la mesure, appuyez sur ESC ou START.
- Page 7 Par exemple, pour mesurer la résistance des enroulements sur un petit moteur, connectez le connecteur G au boîtier du moteur: Note: Lors de la mesure des résistances d'isolement, des tensions dangereuses jusqu'à 1kV sont situées à l'extrémité des câbles de test du MIC-10.
-
Page 8: Informations Supplémentaires Indiquées Sur L'appareil
Twee tonen geluidssignaal Batteries vides. 3.2 Mesure basse tension de la résistance 3.2.1 Mesure de la résistance de la mise à la terre et des liaisons équipotentielles avec un courant de 200 mA. NOTE Le MIC-10 mesure le R unidirectionelle. CONT... - Page 9 Tournez le bouton en position CONT L’appareil de mesure est prêt pour la mesure. Connectez l’appareil de mesure à l'objet de test. La mesure démarre automatiquement lorsque l’appareil reconnaît une résistance dans sa plage. La mesure peut également être démarrée manuellement en appuyant sur START.
-
Page 10: Mesure De Résistance
Lire le résultat. Appuyez sur le bouton START pour effectuer une mesure suivante sans desserrer les cordons de test. Informations supplémentaires indiquées sur l’appareil Cette information indique du bruit pendant la mesure. résultats mesure peuvent donc être différenciés. L'objet à tester est sous tension, la mesure est bloquée. -
Page 11: Compensation De La Résistance Des Cordons De Mesures
Connectez l’appareil de mesure à l'objet de test, la mesure est continu. Lire le résultat. Note: - Pour des valeurs de R <30Ω il y a un signal sonore continu. 3.2.3 Compensation de la résistance de cordons de mesure. Pour éliminer la résistance des cordons de mesure au résultat de mesure (R et R ), la CONT... - Page 12 Tournez le bouton en position ZERO Court-circuiter les cordons de mesure. appuyez sur START. sont indiqués, indiquant que la compensation a été faite. La compensation est pour la mesure R CONT et R RCONT et RX et est toujours active après la mise hors tension de l’appareil et sa réactivation.
-
Page 13: Mesure De Tension
3.3 Mesure de tension Tournez le bouton en position Connecter l’appareil de mesure à une source de tension La mesure est effectuée en continu. Informations supplémentaires indiquées sur l’appareil La tension est plus haute que autorisé. Déconnectez immédiatement les cordons de test. Signal sonore deux tons 3.4 Memorisation du dernier résultat de mesure... -
Page 14: Alimentation De L'appareil
L’appareil de mesure s'éteint automatiquement. 4.2 Remplacement des batteries / batteries rechargeables Les appareils MIC-10 sont alimentés par 4 piles LR6 alcalines AA ou piles rechargeables NiMH. NOTE! Pour ouvrir le compartiment de la batterie, déconnectez les cordons de test de l'appareil. -
Page 15: Nettoyage Et Entretien
5 Nettoyage et entretien NOTE! N'utilisez que les méthodes de maintenance décrites dans ce manuel du fabricant. Le boîtier du compteur peut être nettoyé avec un chiffon doux légèrement humide avec des détergents généraux. N'utilisez pas de solvants ou de poudres, des pâtes qui pourraient endommager le lecteur. -
Page 16: Specifications Techniques
8 Spécifications techniques Information de base abréviation "m.v." utilisée ci-dessous dans l'écart de mesure indique la valeur mesurée par défaut. Mesure de tension AC / DC Gamme de l’affichage Resolution Erreur de mesure (2% m.v. + 6 digits) 0.0...299.9 V 0.1 V (2% m.v. - Page 17 Gamme de test suivant IEC 61557-2 pour U = 500V: 500k…5.000G Gamme de l’affichage Déviation de base Resolution pour U = 500V 0.0 ... 999.9 k 0.1 k 1.000 ... 9.999 M 0.001M (3 % m.v. + 8 digits) 10.00...99.99M...
-
Page 18: Cont 200Ma)
Compensation des cordons de mesure Mesure de résistance basse courant Gamme Resolution Erreur de mesure 0.0...199.9 0.1 (3% m.v. + 3 digits) 200...1999 1 Tension avec bornes ouvert: <8V Courant avec bornes court-circuiter 5mA< I <15mA Signal sonore pour résistance mesuré... -
Page 19: Fabricant
9 Fabricant Le fabricant de l'appareil accorde une garantie et un service après-vente. SONEL S.A. ul. Wokulskiego 11 58-100 Świdnica Poland tel. +48 74 858 38 60 fax +48 74 858 38 09 E-mail: export@sonel.pl Web pagina: www.sonel.pl NOTE Les réparations sur l'appareil ne doivent être effectuées que par le fabricant.
