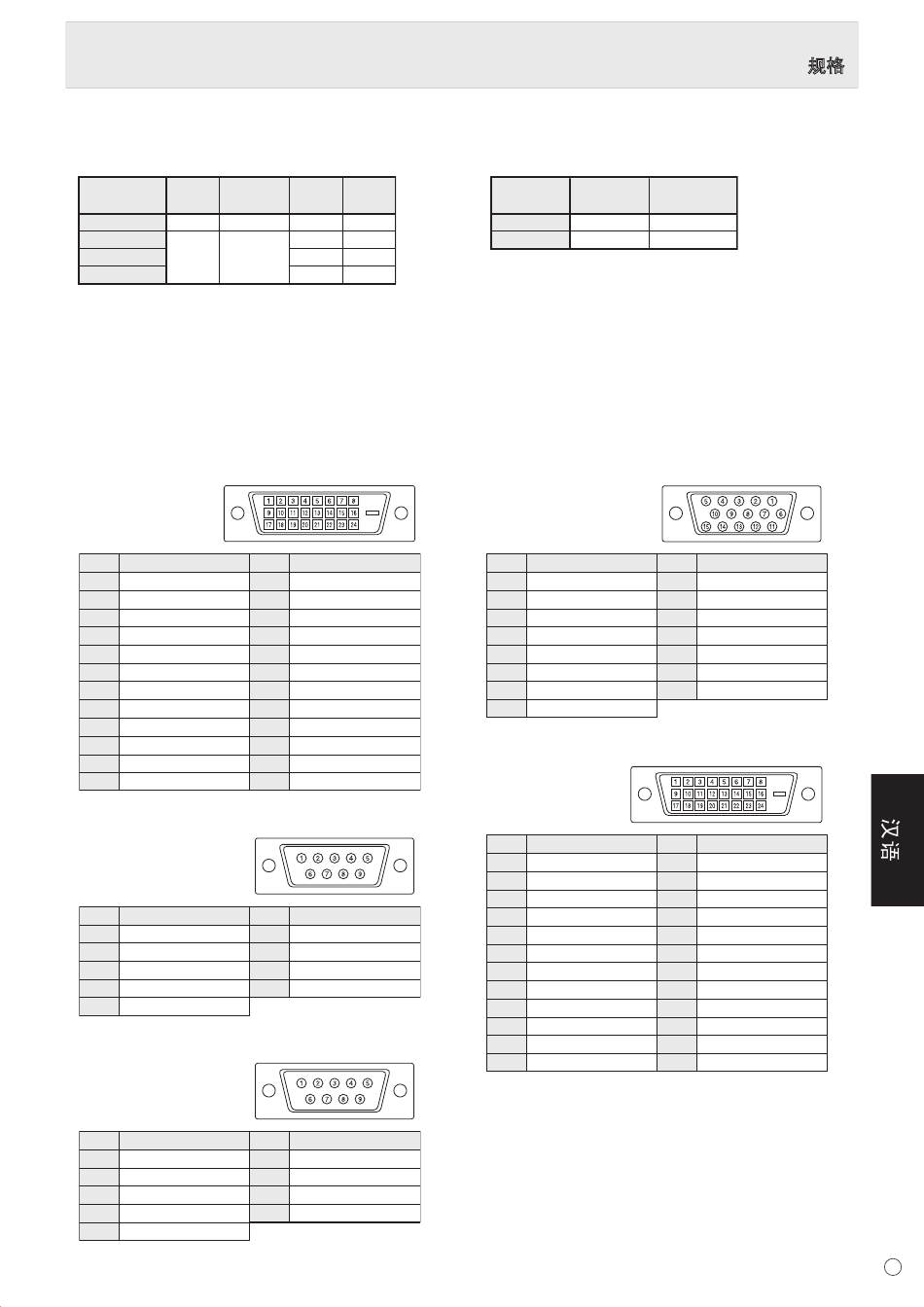

 电源管理
显示器遵循两种模式 : VESA DPMS 和 DVI DMPM。您的视频显示卡和 PC 必须支持同样的标准，以便显示器电源管理功能正常工作。
DPMS: 显示器电源管理信号
DPMS 屏幕 耗电量
ON STATE (正常显示) 显示 560 W
STANDBY (待机)
无显示
SUSPEND (休眠)
OFF STATE (关闭显示)
 DDC ( 即插即用 )
显示器支持 VESA DDC ( 显示数据管道 ) 标准。
DDC 是一种在显示器和 PC 之间的即插即用信号标准。在两者间可交换解像度信息和其它参数。如果 PC 支持 DDC 且当显示器设置
为即插即用时，可使用这一功能。
按所用通讯方式的不同，存在几种不同类型的 DDC。本显示器支持 DDC2B。
 PC1/AV1 输入端子针脚
(DVI-D 24 芯 )
编号 功能
1 TMDS数据2-
2 TMDS数据2+
3 TMDS数据2/4屏蔽
4 N.C.
5 N.C.
6 DDC时钟
7 DDC数据
8 N.C.
9 TMDS数据1-
10 TMDS数据1+
11 TMDS数据1/3屏蔽
12 N.C.
 RS-232C 输入端子针脚
(D-sub 9 芯 )
编号 功能
1 N.C.
2 发送数据
3 接受数据
4 N.C.
5 GND (地线)
 RS-232C 输出端子针脚
(D-sub 9 芯 )
编号 功能
1 N.C.
2 接受数据
3 发送数据
4 N.C.
5 GND (地线)
水平同步 垂直同步
是 是
否 是
10 W 是 否
否 否
编号 功能
13 N.C.
14 +5 V
15 GND (地线)
16 热插拔侦测
17 TMDS数据0-
18 TMDS数据0+
19 TMDS数据0/5屏蔽
20 N.C.
21 N.C.
22 TMDS时钟屏蔽
23 TMDS时钟+
24 TMDS时钟-
编号 功能
6 N.C.
7 N.C.
8 N.C.
9 N.C.
编号 功能
6 N.C.
7 N.C.
8 N.C.
9 N.C.
DMPM: 数字式显示器电源管理
DMPM 屏幕
显示器ON (开) 显示
无显示 无显示
 PC2 输入端子针脚
( 小型 D-sub 15 芯 )
编号 功能
1 红色视频信号输入
2 绿色视频信号输入
3 蓝色视频信号输入
4 N.C.
5 GND (地线)
6 红色视频信号地线 (GND)
7 绿色视频信号地线 (GND)
8 蓝色视频信号地线 (GND)
 PC/AV 输出端子针脚
(DVD-D 24 芯 )
编号 功能
1 TMDS数据2-
2 TMDS数据2+
3 TMDS数据2/4屏蔽
4 N.C.
5 N.C.
6 DDC时钟
7 DDC数据
8 N.C.
9 TMDS数据1-
10 TMDS数据1+
11 TMDS数据1/3屏蔽
12 N.C.
规格
耗电量
560 W
10 W
编号 功能
9 +5 V
10 GND (地线)
11 N.C.
12 DDC数据
13 水平同步信号输入
14 垂直同步信号输入
15 DDC时钟
编号 功能
13 N.C.
14 +5 V
15 GND (地线)
16 热插拔侦测
17 TMDS数据0-
18 TMDS数据0+
19 TMDS数据0/5屏蔽
20 N.C.
21 N.C.
22 TMDS时钟屏蔽
23 TMDS时钟+
24 TMDS时钟-
