10. CLAMPAGE / BASE DE LA TABLE ET BASE DE LA MACHINE (voir Fig. 3)
(1) Lors du fraisage de l'avance longitudinale, il est conseillé de bloquer la course de la table
d'avance transversale afin d'assurer la précision de votre travail. Pour ce faire, serrez la petite
vis à lame située sur le côté droit de la base de la table.
(2) Pour serrer la course d'avance longitudinale de la table pour le fraisage transversal, serrez les
deux petites vis à oreilles situées à l'avant de la base de la table.
(3) Des butées réglables à l'avant de la table permettent de contrôler la course transversale et
la longueur de fraisage souhaitée.

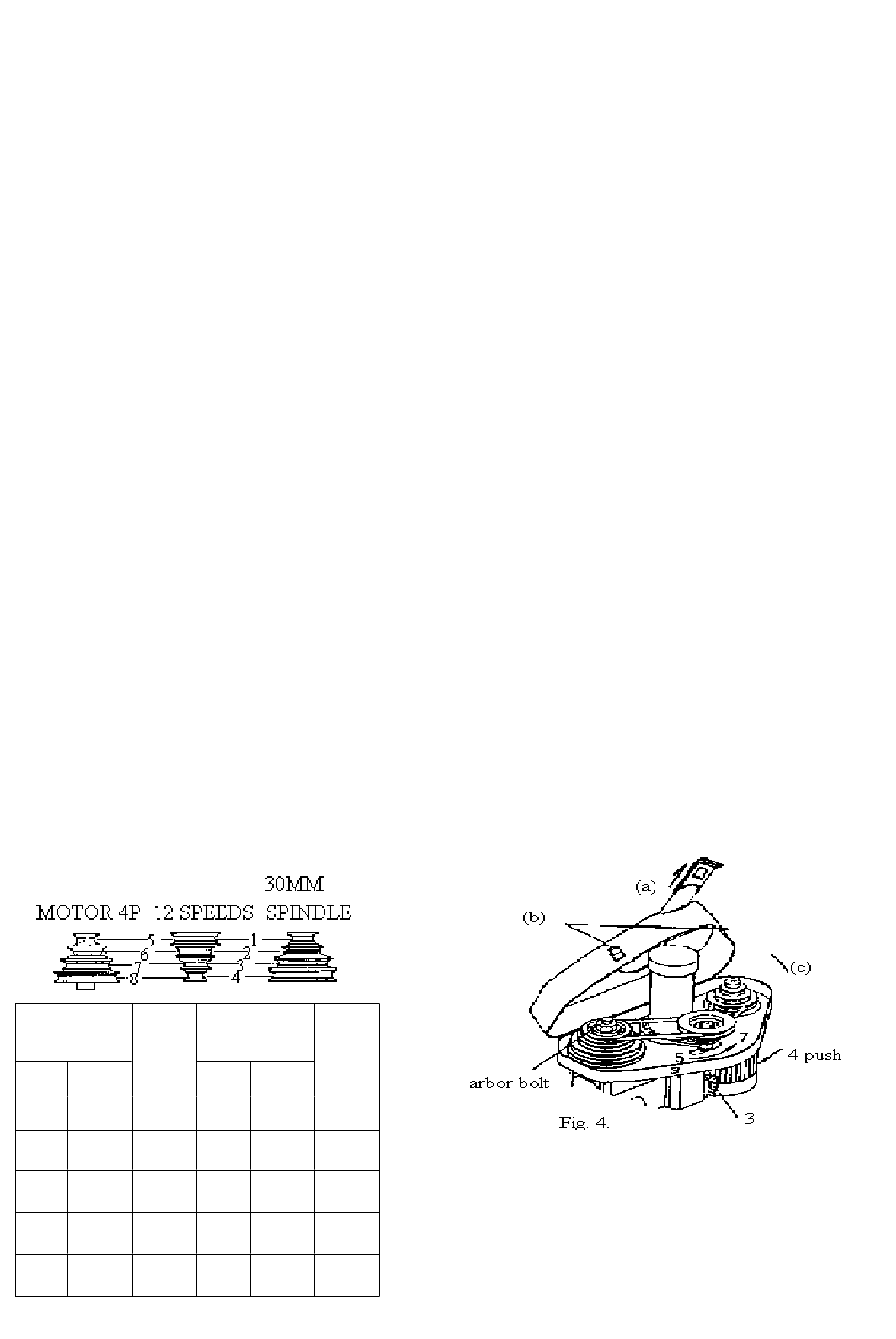

11. CHANGEMENT DE VITESSE ET AJUSTEMENT DE LA COURROIE (Étape Voir Fig.
4)
(1) Couper l'alimentation.
(2) Ouvrez le couvercle de la courroie en libérant les loquets latéraux étape voir (a) (b) (c).
(3) Desserrer la vis de fixation du moteur.
(4) Pousser le moteur afin de desserrer les courroies (le côté tête du support du moteur est fixé,
deux côtés de l'oreille du moteur avec la vis du moteur pour serrer ou desserrer les courroies).
(5) Desserrer les deux vis de la base de la poulie intermédiaire de changement de vitesse qui
permettent également de régler l'emplacement de la base de la poulie intermédiaire de
changement de vitesse.
(6) Sélectionner le régime approprié dans les tableaux de vitesse du tableau 1. Placer ensuite
les courroies sur les pas de poulie souhaités.
(7) Serrer les deux vis de la base de la poulie de changement de vitesse et le boulon de verrouillage
du support de moteur.
(8) Couvrez le couvercle de la courroie avant de mettre l'appareil sous tension.
12
CEIN
VITESSE
TURE
50Hz 60Hz
125
150
4-5
185
225
3-5 1000 1200
210
255
4-6 1250 1500
300
350
2-5 1350 1600
350
400
3-6 1900 2300
12
CEIN
VITESSE
TURE
50Hz 60Hz
710
850
1-6
2-7
3-8
1-7
2-8
-15-
