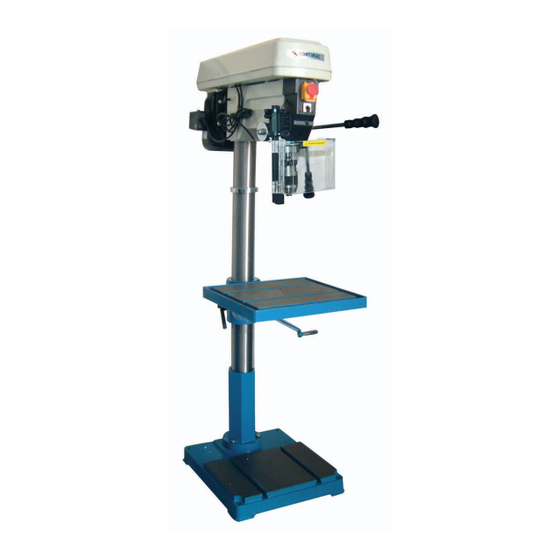

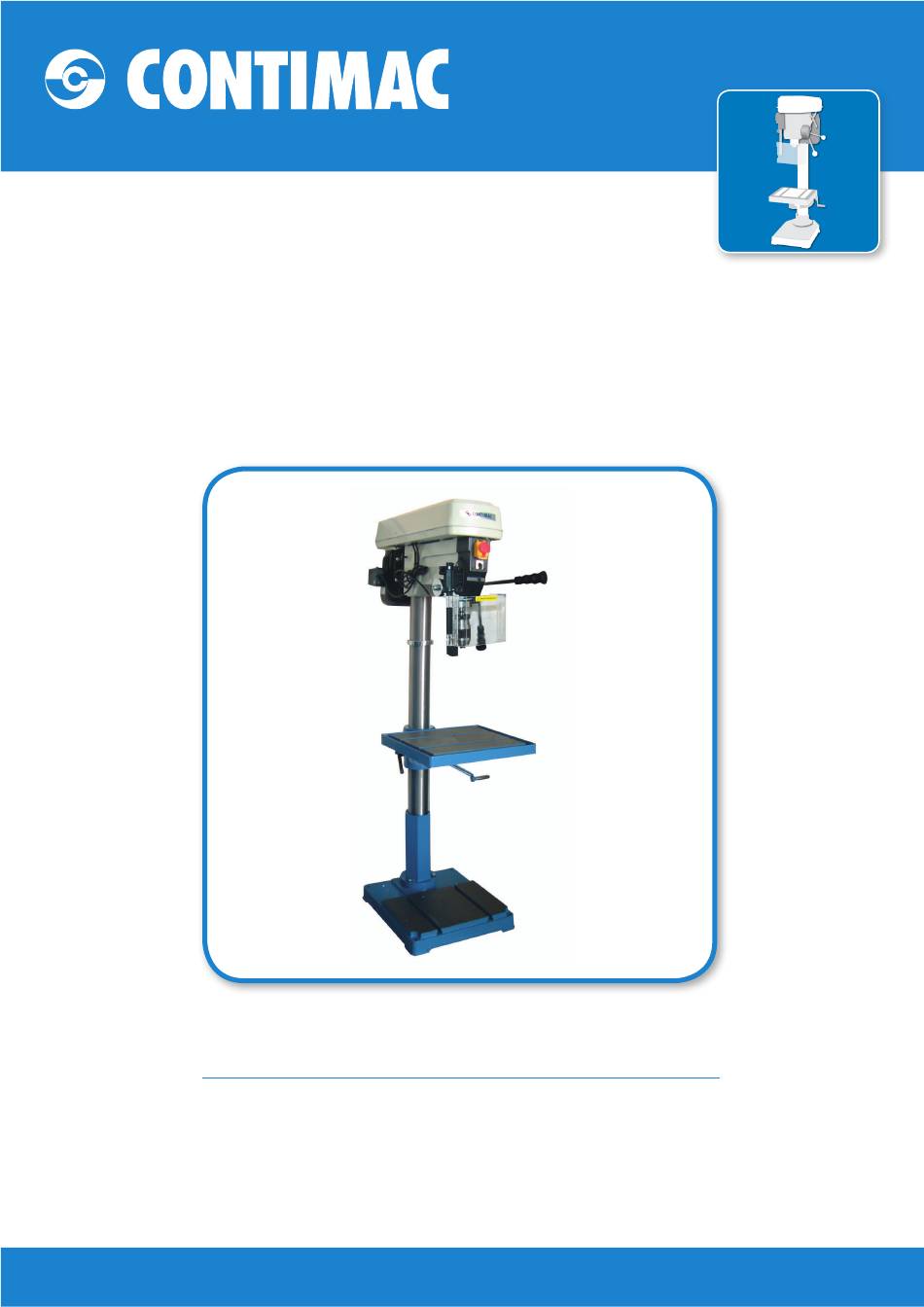

- Page 1 ® p r o e q u i p m e n t Mode d’emploi FOREUSE A COLONNE CH 25 F N° de cde. 35026 www.contimac.be...
-
Page 2: Table Des Matières
6.4 Problèmes ..........................13 6.5 Emission de bruit ........................13 7. Entretien ............................13 8. Raccordement électrique........................14 9. Mise à terre ............................14 10. Liste et dessin des pièces détachées ....................17 CE Déclaration de Conformité ............Fout! Bladwijzer niet gedefinieerd. www.contimac.be... -
Page 3: Prescriptions De Sécurité
7. Fixez la machine sur le sol ou sur un établi, s’il y a la moindre tendance de déplacement de la machine. 8. Les vis dans la tête de machine doivent être fermement fixées avant d’employer la machine. 9. Branchez l’électricité et montez un fusible lent. www.contimac.be... -
Page 4: Transport
1. Mettez la foreuse sur une palette, le côté moteur tourné vers le chauffeur. 2. Maintenez-la en balance pendant le transport. 3. Composants A. Eléments principaux. 1. Tête 1 pièce 2. Colonne avec accouplement 1 pièce 3. Console table 1 pièce 4. Table 1 pièce 5. Base 1 pièce www.contimac.be... -
Page 5: Montage
4. Montage 1. Montage colonne: * Placez la colonne sur la base et veillez à ce que les trous du support correspondent aux trous de la base. * Fixez la colonne à l’aide des trois boulons et les rondelles. Ill.1. www.contimac.be... - Page 6 * Détachez la douille et la crémaillère * Installez la console et la crémaillère. Ill.2. * Montez la douille et serrez. Ill.3. 3. Installez la console du levier et le boulon de fixation. Ill.4. 4. Fixez la table avec les deux boulons. Ill.5. www.contimac.be...
- Page 7 * Serrez les vis au côté droit de la tête afin de la fixer. Serrez à l’aide d’une clef Allen. Ill.6. 6. Installation leviers d’alimentation: *Vissez le bouton sur chaque levier, montez dans le moyeu de l’axe pignon. Ill.4. * Vissez le bouton sur le levier et serrez dan l’axe. Ill.7. www.contimac.be...
- Page 8 Note : Nettoyez le trou conique du mandrin. Nettoyez le mandrin au moyen d’une étoffe propre. 8. Installez le bouton et la vis de la protection du volant supérieur. Ill.10. 9. Fixez bien la foreuse sur le sol ou une table afin d’éviter des accidents. www.contimac.be...
-
Page 9: Réglage
Desserrez le boulon d’inclinaison de la table au moyen d’une clef réglable. Mettez la table sous l’angle voulue et fixez le boulon. Ill. 12 C. Rotation sur 360° Desserrez le boulon mettez la table dans la position voulue et fixez le boulon. Ill.13 www.contimac.be... -
Page 10: Réglage De La Profondeur D'alimentation
2545 2445 3185 3055 6365 6110 3/16 1145 1220 1630 1630 1910 2035 3820 4075 ¼ 1275 1220 1590 1530 3180 3055 5/16 1195 1220 2390 2445 1020 1910 2035 7/16 1740 1745 ½ 1470 1530 1200 1220 1020 www.contimac.be... -
Page 11: Réglage De La Tension Des Courroies
5. Déplacez les écrous d’arrêt dans leur position la plus haute et contrôlez la tension en tournant le levier d’alimentation. S’il n’y a pas assez de tension sur le ressort, répétez les points 2-4. 6. Assurez-vous que le fourreau se déplace facilement. Quand le déplacement est difficile, desserrez les écrous peu à peu. www.contimac.be... -
Page 12: Utilisation Et Problèmes
Mettez toujours un morceau de bois sur la table. Ainsi on évite des bavures sur la partie inférieure du matériel. Le bois doit toucher la colonne. Ill. 18 6.3 L’utilisation d’un étau Pour percer des petites pièces, utilisez un étau. Ce dernier doit être fixé à la table. Ill. www.contimac.be... -
Page 13: Problèmes
Avant d’entreprendre n’importe quel entretien à la machine, il faut la couper du réseau en tirant la fiche. Enlevez fréquemment la poussière dans le moteur. Si le câble est usé, il faut le remplacer immédiatement. Lubrification Les roulements sont graissés à vie, ils n’exigent plus de lubrification. www.contimac.be... -
Page 14: Raccordement Électrique
5. Pour les modèles monophasés de 220 V. 6. Pour les modèles triphasés de 380 V. 7. Les fils L1, L2, L3 doivent être branchés sur les bornes L1, L2, L3. Le fil jaune/vert doit être branché sur PE. Voir Ill. B Utilisez une fiche adaptée. www.contimac.be... - Page 15 www.contimac.be...
- Page 16 www.contimac.be...
-
Page 17: Liste Et Dessin Des Pièces Détachées
10. Liste et dessin des pièces détachées www.contimac.be... - Page 18 Roulement à billes Levier alimentation Volant Bouton Anneau Bouton Bouton Barre Etiquette vitesse broche Boîtier volant Ecrou Support console moteur Volant broche Courroie V Axe levier Fixation Vis hex. Rondelle ressort Moteur Fixation câble Etiquette moteur Ecrou hex. Panneau d’interrupteur Interrupteur www.contimac.be...
- Page 19 Cheville Mandrin Clef mandrin Marquage-0 Broche Ecrou broche Anneau Roulement à billes Roulement à billes Joint fourreau coulissant Douille à distance Levier Protection douille Volant Roue à vis sans fin Roue dentée Rondelle ressort Douille à distance Douille crémaillère www.contimac.be...
- Page 20 www.contimac.be...
- Page 21 www.contimac.be...
- Page 22 www.contimac.be...
