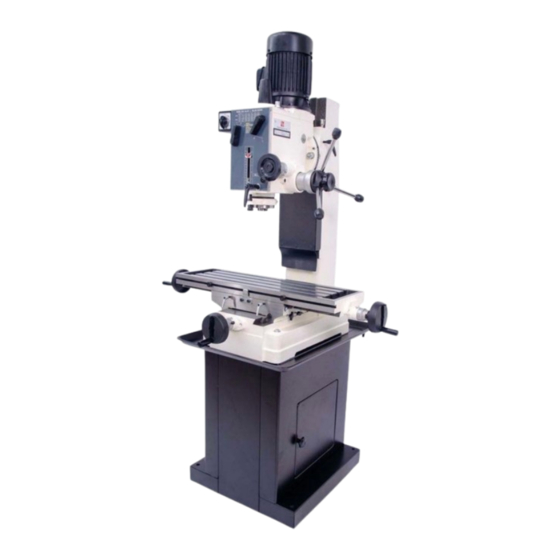

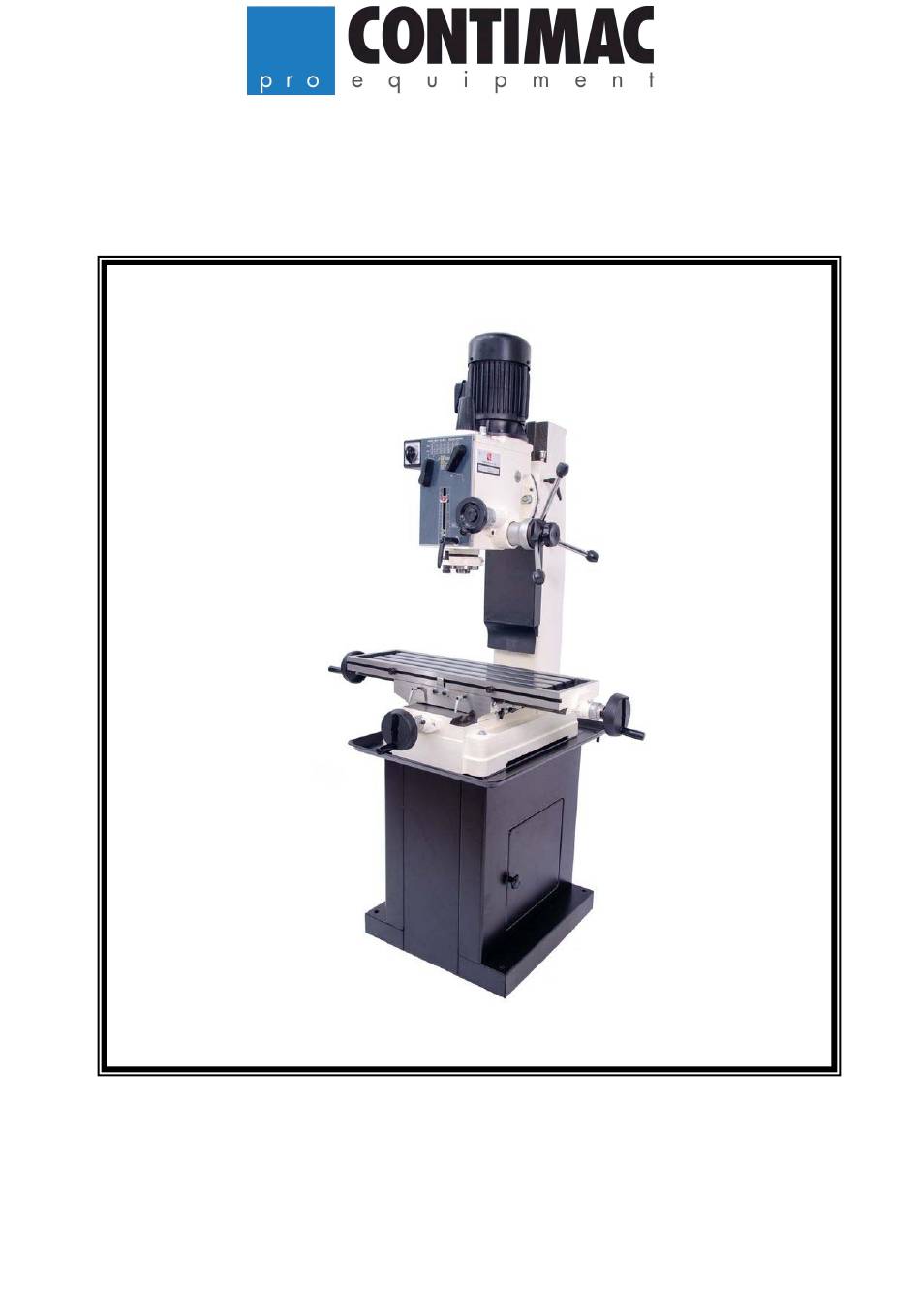

- Page 1 FRAISAGE DE TÊTE À ENGRENAGES & MACHINE DE FORAGE MODÈLE RF-45/45N2F MODE D'EMPLOI 45/45N2F-10507113-R4...
- Page 2 Table des matièresPage n° 1 Aspect général......................2 2 Règles de sécurité pour les outils .................3 3 Spécification de l'article ..................4 4 Caractéristiques .....................5 5 Livraison et installation ..................6 6 Espace minimum pour le fonctionnement de la machine ........7 7 Utilisation des principaux éléments de la machine..........7 8 Précaution d'utilisation..................8 9 Réglage du jeu de la table et compensation de l'usure........9 10 Base de serrage/de table et base de machine .............10...
- Page 3 Aspect général Moteur Couvercle du boulon d'ancrage Bouton Interrupteur Vitesse rapide pour le perçage Levier de vitesse Butée de profondeur Contrôle de positive l'engagement de l'alimentation fine Contrôle de l'avance fine du foret - calibré Alimentation longitudinale Protège- - calibré mandrin Poignée de tête...
- Page 4 AVERTISSEMENT : LE NON-RESPECT DE CES REGLES PEUT ENTRAINER DES BLESSURES GRAVES Comme pour toutes les machines, le fonctionnement et l'utilisation de la machine présentent certains risques. L'utilisation de la machine avec respect et prudence réduira considérablement les risques de blessures. Toutefois, si les mesures de sécurité normales sont négligées ou ignorées, l'opérateur risque de se blesser.
- Page 5 Nous vous remercions d'avoir acheté la machine COMPLEX RF-45 (N2F). Si elle est correctement entretenue et utilisée, cette machine peut vous fournir des années de service précis.
- Page 6 Capacité de forage 820mmx240mm (32 32mm(1 ") Taille de travail "x(9 ") Table de travail Capacité du broyeur à 100mm(3 ") 520mm(20 ") longitudinale facettes voyage 20mm( ") 210mm(8 ") Capacité de la fraise Table de travail à déplacement transversal Hauteur totale W / O Balançoire 500mm(19...
- Page 7 Broyeur en bout CARBURE DE Fonte Matériau non ferreux TUNGSTÈNE Matériau non ferreux acier CARBURE DE Broyeur à ferreux Matériau léger TUNGSTÈNE facettes Matériau non ferreux acier Forage ferreux Matériau léger Matériau non ferreux acier Taraudage ferreux Matériau léger 2. CARACTÉRISTIQUES (1) Cette machine a plusieurs utilisations, telles que la coupe de surface, le perçage, le fraisage, et peut également ê...
- Page 8 1). Opération manuelle, ce qui permet un perçage rapide. 2). Fonctionnement de l'alimentation par vis sans fin, qui permet un broyage lent. (4) Écrous réglables en bronze, qui ajustent le jeu du filetage et réduisent l'usure. Ils permettent également de faire tourner les vis en douceur et d'augmenter la précision du filetage. (5) L'ensemble de la colonne rend cette machine solide et stable, et lui permet de conserver une grande précision.
- Page 9 (8) Soulevez la machine avec précaution pour la placer sur un support ou un établi solide. Pour de meilleures performances, boulonnez la machine à l'aide d'un boulon traversant sur l'établi ou le support. (9) Boulonnez les pieds du support au sol, en utilisant un support solide. Avant de boulonner la machine sur un banc, un support ou un sol, l'appareil doit être de niveau dans les deux directions.
- Page 10 (d) En cas d'urgence, appuyez sur le bouton pour arrêter la machine. Après avoir résolu le problème, relâchez le bouton d'urgence et redémarrez la machine en appuyant sur le bouton de démarrage. 6. PRÉCAUTION D'EMPLOI Vérifiez le bon état de toutes les pièces avant de les utiliser ; si les mesures de sécurité normales sont respectées avec soin, cette machine peut vous fournir un service de qualité...
- Page 11 RÉGLAGE DU RESSORT DE RAPPEL DU FOURREAU : La tension du ressort pour le retour de la broche, après le perçage du trou, a été préréglée en usine. Aucun autre réglage ne doit être tenté à moins qu'il ne soit absolument nécessaire. Le réglage sera probablement nécessaire si une tête de perçage ou de taraudage multiple est utilisée.
- Page 12 8. CLAMPAGE, BASE DE LA TABLE ET BASE DE LA MACHINE (voir Fig. 3) (1) Lors du fraisage de l'avance longitudinale, il est conseillé de bloquer la course de la table d'avance transversale afin d'assurer la précision de votre travail. Pour ce faire, serrez la petite vis à...
- Page 13 AVERTISSEMENT : NE CHANGER DE VITESSE QUE LORSQUE LA MACHINE EST ARRÊTÉE (Avance de taraudage, V=7~9 m/min) 60HZ 50HZ **Temps maximum pour le taraudage : 4 LEVERS fois/minute (pour éviter qu'un trop grand nombre de mouvements avant/arrière ne provoque une surchauffe du moteur et ne l'endommage).
- Page 14 Pinces de serrage Adaptateurs et manchons 13. ÉQUIPEMENT DE TARAUDAGE Cette machine peut être équipée d'un interrupteur électrique pour le taraudage dans le sens des aiguilles d'une montre ou dans le sens inverse. dans le sens inverse des aiguilles d'une montre, et la profondeur de travail peut également être réglée par l'interrupteur de fin de course.
- Page 15 15. SPÉCIFICATION DU T-SOLT La taille du T-Solt est indiquée sur le tableau de la figure 6 : 16. ENTRETIEN Il est plus facile de maintenir une machine en bon état ou au meilleur de sa forme en l'entretenant à tout moment qu'en y remédiant une fois qu'elle est hors d'usage.
- Page 16 18. VIDANGE DE L'HUILE DE LA BOÎTE DE VITESSES Inclinez la crosse comme indiqué sur la figure 1. Ouvrez le bouchon de vidange d'huile pour permettre à l'huile de s'écouler complètement de l'ouverture. Bloquez ensuite le bouchon de vidange d'huile et remettez la tête en position verticale. Retirez le bouchon de remplissage d'huile et versez l'huile dans la boîte de vitesses jusqu'à...
- Page 17 (g) Si cette machine est équipée d'un accessoire de taraudage, il y a une vis de fixation sur le support du moteur afin d'éviter que les poulies du moteur ne tremblent en tournant. (3) La température du roulement de la broche est trop élevée : (a) La graisse est insuffisante - Remplir la graisse.
- Page 18 (b) Perceuse émoussée - Aiguiser la perceuse et la maintenir aiguisée. (c) Le moteur n'atteint pas sa vitesse de fonctionnement. - Remplacer ou réparer le moteur. Vérifier les fusibles des trois branches des moteurs triphasés et les remplacer si nécessaire. (d) Moteur défectueux.
- Page 19 -20-...
- Page 20 -24-...
- Page 21 -23-...
- Page 22 -22-...
- Page 23 -21-...
- Page 25 LISTE DES PIÈCES MODÈLE NO : RF- CODE NO PART NO DESCRIPTION SPECIFICATION QTÉ NOTE 2401011S Ensemble tête-corps 2401001-2 Couvercle de l'arbre principal 6101 Boulon de l'arbre du mandrin MT3 M10xP1,5 HE510 Vis à tête ronde croisée M4x0,7Px10L Pour CE uniquement HW102 Rondelle élastique...
- Page 26 LISTE DES PIÈCES MODÈLE NO : RF- CODE NO PART NO DESCRIPTION SPECIFICATION QTÉ NOTE 61107 Engrenage à vis sans fin 61115 Printemps 61110 Base de la poignée 6138 Bouton de réglage de la lame 290086 Bouton rond en plastique 6139 Bouton avec arbre HP309S...
- Page 27 LISTE DES PIÈCES MODÈLE NO : RF- CODE NO PART NO DESCRIPTION SPECIFICATION QTÉ NOTE 2422001 Colonne carrée verticale 2422016 Base pivotante de la poupée HB14 Bol d'huile PT1/8" 6212 Vis réglable 2422029 Poignée 2401080 Goupille d'onglet M6x50L(1:48) 2422046 Boulon à bande Gib 2424013 Index ∮2-5L...
- Page 28 LISTE DES PIÈCES MODÈLE NO : RF- CODE NO PART NO DESCRIPTION SPECIFICATION QTÉ NOTE HK036 Clé 6x6x75L HCS09 Anneau C-Retaniner 2401055B Engrenages 2401037S Jeu d'engrenages ∮35x∮62x8t HG004 Joint d'huile HCR08 Anneau C-Retaniner CA6007ZZ Roulement à billes 6007ZZ 2401043B Arbre de transmission HK020 Clé...
- Page 29 Contimac GMT International Adresse : Z5, Mollem 440, BE 1730 Asse, Belgique Tél : +32(0)2 454.0.454 Site web : www.contimacgmt.be FABRICANT : ADRESSE : N° de SERIE : VEUILLEZ NOTER LE NUMERO DE SERIE SUR CE BLOC DE LA PLAQUE D'IDENTIFICATION APRES AVOIR RECU CETTE MACHINE.
