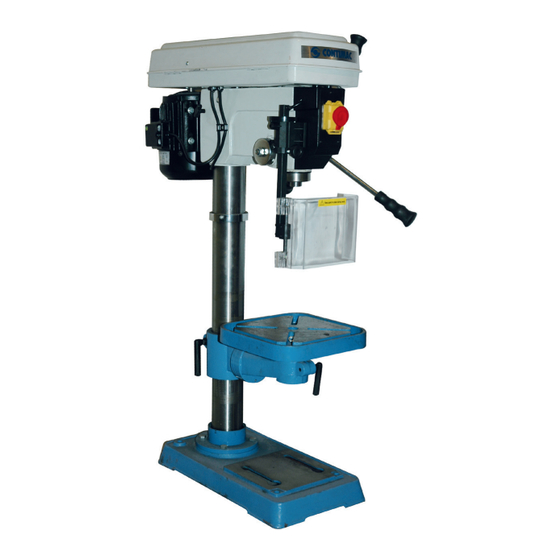

- Page 1 ® p r o e q u i p m e n t Mode d’emploi FOREUSE A COLONNE CH 18 N° de cde. 35016 www.contimac.be...
- Page 2 6.4 Problèmes ..........................13 6.5 Emission de bruit ........................13 7. Entretien ............................13 8. Raccordement électrique........................14 9. Mise à terre ............................14 10. Listes et dessins des pièces détachées ..................15 CE Déclaration de Conformité ....................... 19 www.contimac.be...
- Page 3 7. Fixez la machine sur le sol ou sur un établi, s’il y a la moindre tendance de déplacement de la machine. 8. Les vis dans la tête de machine doivent être fermement fixées avant d’employer la machine. 9. Branchez l’électricité et montez un fusible lent. www.contimac.be...
- Page 4 1. Mettez la foreuse sur une palette, le côté moteur tourné vers le chauffeur. 2. Maintenez-la en balance pendant le transport. 3. Composants A. Eléments principaux. 1. Tête 1 pièce 2. Colonne avec accouplement 1 pièce 3. Bras de table et console 1 pièce 4. Table 1 pièce 5. Base 1 pièce www.contimac.be...
- Page 5 Note: si une pièce est manquante, contactez votre revendeur. 4. Montage 1. Assemblage de la colonne : Mettez la colonne sur la base et alignez les trous de la colonne avec ceux de la base.Fixez la colonne avec les 4 boulons et les rondelles fournis. Ill. 1 www.contimac.be...
- Page 6 3. Mettez la bague en place et fixez-la fermement. Ill. 3 4. Montez le levier de la console et fixez le boulon. Ill. 4 et 5 Fixez le levier avec la vis de montage. 5. Serrez le boulon pour fixer. www.contimac.be...
- Page 7 7. Montez la tête sur la machine. Glissez la tête prudemment sur la colonne jusqu’à la position appropriée. Alignez la tête avec la table et la base. Ill. 7 8. Serrez les vis du côté droit de la tête de machine. Ill. 8 www.contimac.be...
- Page 8 à sa place. Ill. 10 11. Installez le bouton et la vis de la protection supérieure. Ill. 13 Pour éviter que la foreuse ne tombe il faut, après sa montage, la fixer sur le sol ou sur un établi. www.contimac.be...
- Page 9 Desserrez le boulon d’inclinaison de la table au moyen d’une clef réglable. Mettez la table sous l’angle voulue et fixez le boulon. Ill. 13 C. Rotation sur 360° Desserrez le boulon mettez la table dans la position voulue et fixez le boulon. Ill.14 www.contimac.be...
- Page 10 1. Ouvrez la protection des courroies et desserrez le levier de la tension des courroies. 2. Sélectionnez la vitesse pour l’opération de perçage et déplacez la courroie dans la position souhaitée. 3. Poussez le moteur vers l’arrière jusqu’à ce que la tension de courroie soit atteinte. Ill. 16-1 et 16-2 www.contimac.be...
- Page 11 écrous. 3. Tournez prudemment le tournevis dans le sens contraire des aiguilles et faites-le entrer dans la prochaine entaille. 4. Serrez l’écrou intérieur avec une clef. Ne le serrez pas trop pour ne pas bloquer le mouvement du fourreau. www.contimac.be...
- Page 12 Mettez toujours un morceau de bois sur la table. Ainsi on évite des bavures sur la partie inférieure du matériel. Le bois doit toucher la colonne. Ill. 19 6.3 L’utilisation d’un étau Pour percer des petites pièces, utilisez un étau. Ce dernier doit être fixé à la table. www.contimac.be...
- Page 13 Avant d’entreprendre n’importe quel entretien à la machine, il faut la couper du réseau en tirant la fiche. Enlevez fréquemment la poussière dans le moteur. Si le câble est usé, il faut le remplacer immédiatement. Lubrification Les roulements sont graissés à vie, ils n’exigent plus de lubrification. www.contimac.be...
- Page 14 5. Pour les modèles monophasés de 220 V. 6. Pour les modèles triphasés de 380 V 7. Les fils L1, L2, L3 doivent être branchés sur les bornes L1, L2, L3. Le fil jaune/vert doit être branché sur PE. Voir Ill. B Utilisez une fiche adaptée. www.contimac.be...
- Page 15 10. Listes et dessins des pièces détachées www.contimac.be...
- Page 16 Poulie arbre Tête Vis de réglage Fixation câble Tige tension courroie Douille câble Ressort Douille Ecrou Ecrou Ressort de tension et protection Vis de réglage Boîtier interrupteur Mode d’emploi Styrofoam Interrupteur Carton Câble 1,25x13A 39-1 Câble moteur Circlips Cône d’entraînement www.contimac.be...
- Page 17 www.contimac.be...
- Page 18 CH 18 (F) Description Nombre Description Nombre Couvercle poulies Boîtier de câblage 01-1 Marque Bloc en caoutchouc Arbre poulie Bague 02-1 Ecrou Roulement Courroie V Bague de distance Poignée Fourreau 04-1 Roulement Poulie centrale Protection mandrin Roulement Arbre Roulement Clavette...
- Page 19 A condition de qu’elles soient utilisées et entretenues conformément aux normes généraux et les conseils du mode d’emploi, sont conformes aux exigences de sécurité et de santé des Directives Machines et Tension basse. Taichung, le 20 décembre, 2004 Pour CHIH CHUEN INCORPORATION www.contimac.be...
