RÉGLAGE DU RESSORT DE RAPPEL DU FOURREAU :
La tension du ressort pour le retour de la broche, après le perçage du trou, a été préréglée en usine.
Aucun autre réglage ne doit être effectué, sauf en cas de nécessité. Un réglage sera probablement
nécessaire si une tête de perçage ou de taraudage multiple est utilisée. Si un réglage est nécessaire,
desserrer la vis de blocage tout en la maintenant. Ne laissez pas le boîtier tourner dans votre main,
car le ressort se déroulerait. Tournez l'ensemble du boîtier dans le sens des aiguilles d'une montre
du nombre de tours nécessaires pour que le fourreau revienne en position haute. (REMARQUE. Le
plat du pilote du carter de ressort est aligné avec le trou de chargement du ressort sur le corps du
carter de ressort). Réinitialiser la vis de blocage en s'assurant que la pointe de la vis s'aligne sur le
plat du tourillon du carter.

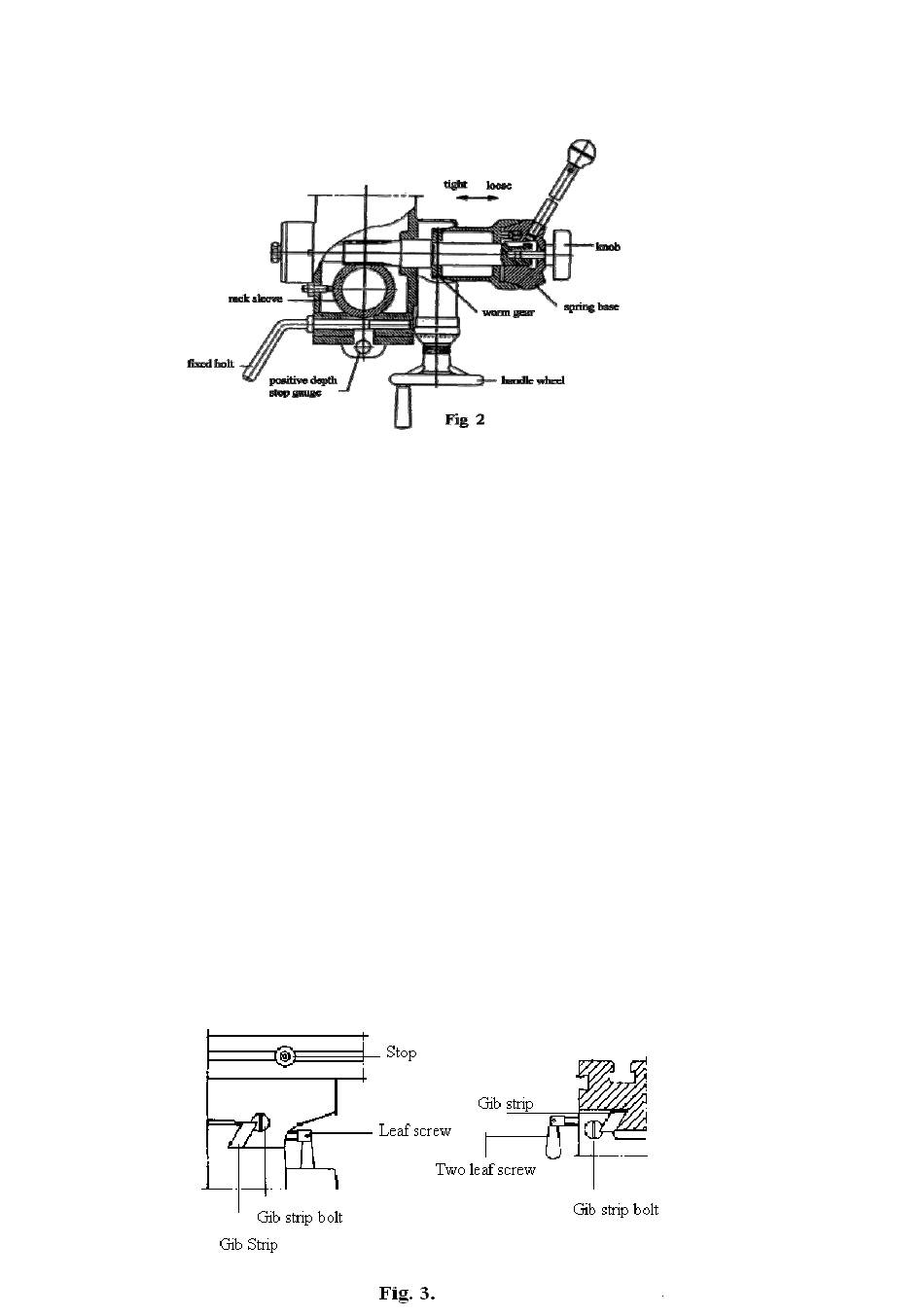

9. AJUSTEMENT DE LA TABLE ET COMPENSATION DE L'USURE (voir Fig. 3)
(1) Votre machine est équipée d'un système de réglage de la bande de la flèche pour compenser
l'usure et l'excès de jeu sur les déplacements transversaux et longitudinaux.
(2) La rotation dans le sens des aiguilles d'une montre est le boulon de la bande de travail avec
une grande vis pour le jeu excessif, sinon un peu dans le sens inverse des aiguilles d'une
montre si le boulon est trop serré.
(3) Ajustez le boulon de la barre de flèche jusqu'à ce que vous sentiez un léger frottement lorsque
vous déplacez la table.
-14-
