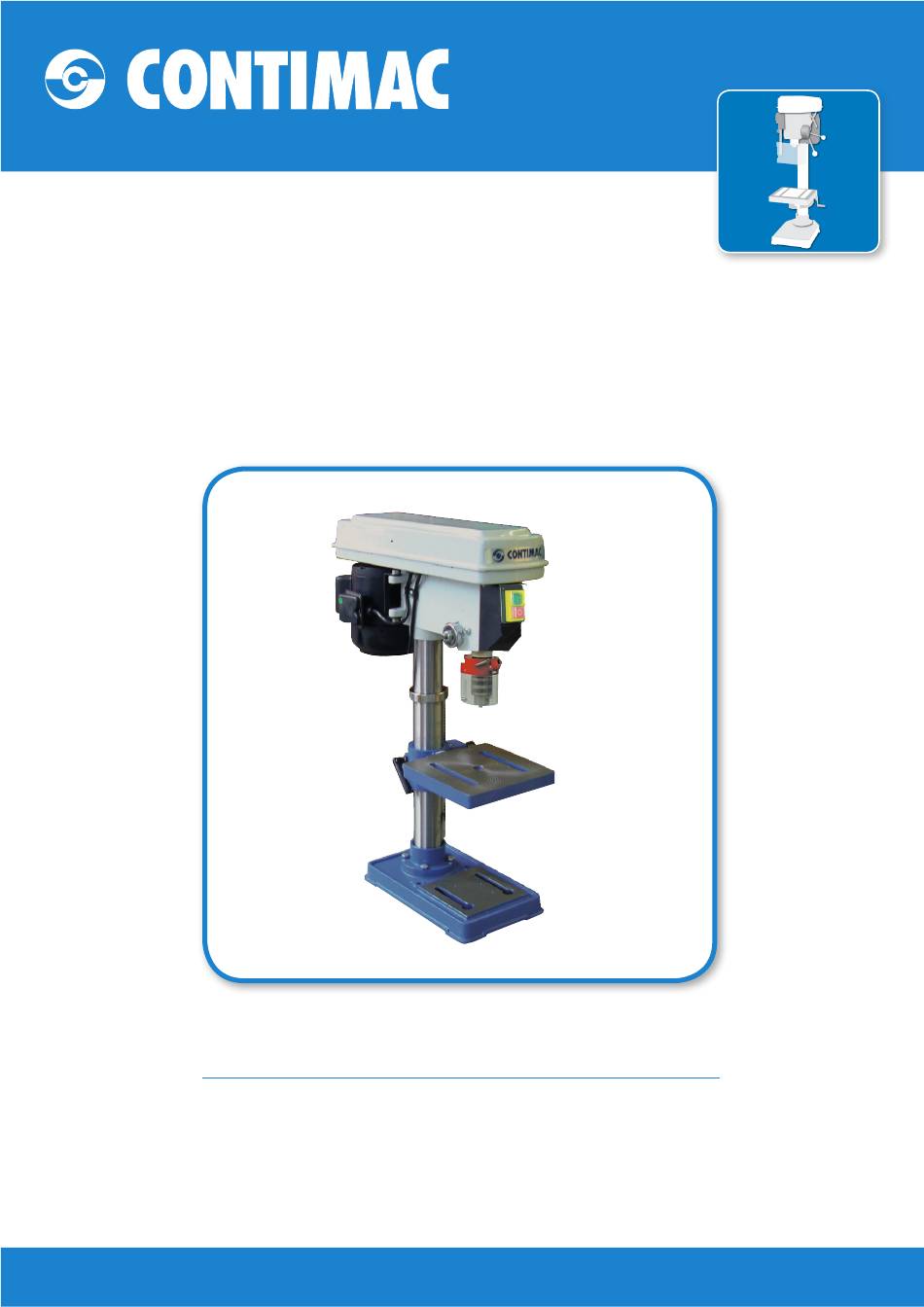

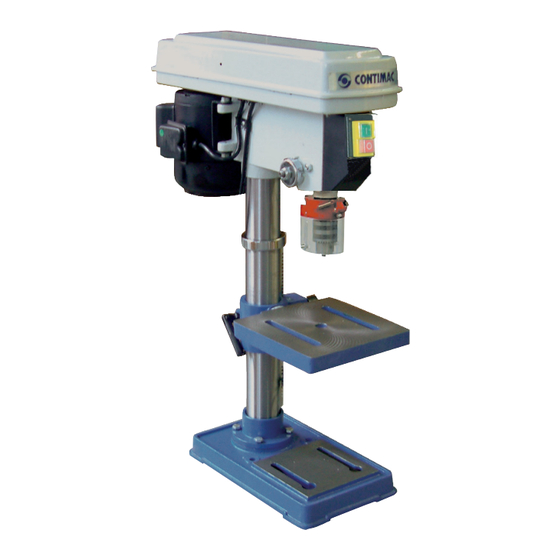

- Page 1 ® p r o e q u i p m e n t Mode d’emploi FOREUSE A COLONNE CH 6 N° de cde. 35006 www.contimac.be...
-
Page 2: Table Des Matières
6.2 Placement du matériel à percer ....................10 6.3 L’utilisation d’un étau........................10 6.4 Problèmes ..........................11 6.5 Emission de bruit........................11 7. Entretien ............................11 8. Raccordement électrique ........................12 9. Mise à terre ............................12 10. Liste et dessin des pièces détachées....................15 CE Déclaration de Conformité.......................17 www.contimac.be... -
Page 3: Prescriptions De Sécurité
8. Les forets doivent être enlevés pendant le montage ou la connexion du moteur. 9. Fixez la machine sur le sol ou sur un établi, s’il y a la moindre tendance de déplacement de la machine. 10. Les vis dans la tête de machine doivent être fermement fixées avant d’employer la machine. www.contimac.be... -
Page 4: Transport
1. Mettez la foreuse sur une palette, le côté moteur tourné vers le chauffeur. 2. Maintenez-la en balance pendant le transport. 3. Composants A. Eléments principaux. 1. Tête 1 pièce 2. Colonne avec accouplement 1 pièce 3. Bras de table et console 1 pièce 4. Table 1 pièce 5. Base 1 pièce www.contimac.be... -
Page 5: Montage
* Placez la colonne sur la base et veillez à ce que les trous du support correspondent aux trous de la base. * Fixez la colonne à l’aide des trois boulons et les rondelles. Ill.1. 4.2. Installation table: Glissez la table sur la colonne et serrez le boulon. Ill.2. www.contimac.be... -
Page 6: Montage Tête Sur Colonne
* Ouvrez les mâchoires en tournant la clef dans le sens inverse des aiguilles jusqu’au bout. * Placez une pièce de bois sur la table pour protéger le mandrin. * Descendez le levier afin de pousser le mandrin contre le bois pour positionner le mandrin sur la broche. Ill.5. www.contimac.be... -
Page 7: Installez Le Bouton Et La Vis
Pour régler vers le haut ou vers le bas, desserrez le boulon et mettez la table à la hauteur voulue en tournant le levier de la console. Ill. 7 Réglage de l’inclinaison. Desserrez le boulon d’inclinaison de la table au moyen d’une clef réglable. Mettez la table sous l’angle voulue et fixez le boulon. Ill. 8 www.contimac.be... -
Page 8: Réglage De La Profondeur D'alimentation
1. Ouvrez la protection des courroies et desserrez le levier de la tension des courroies. 2. Sélectionnez la vitesse pour l’opération de perçage et déplacez la courroie dans la position souhaitée. 3. Poussez le moteur vers l’arrière jusqu’à ce que la tension de courroie soit atteinte. Ill. 11 www.contimac.be... -
Page 9: Réglage De La Tension Des Courroies
Ill.12 4. Serrez l’écrou intérieur avec une clef. Ne le serrez pas trop pour ne pas bloquer le mouvement du fourreau. 5. Déplacez les écrous d’arrêt dans leur position la plus haute et contrôlez la tension www.contimac.be... -
Page 10: Utilisation Et Problèmes
Mettez toujours un morceau de bois sur la table. Ainsi on évite des bavures sur la partie inférieure du matériel. Le bois doit toucher la colonne. Ill. 14 6.3 L’utilisation d’un étau Pour percer des petites pièces, utilisez un étau. Ce dernier doit être fixé à la table. www.contimac.be... -
Page 11: Problèmes
Avant d’entreprendre n’importe quel entretien à la machine, il faut la couper du réseau en tirant la fiche. Enlevez fréquemment la poussière dans le moteur. Si le câble est usé, il faut le remplacer immédiatement. Lubrification Les roulements sont graissés à vie, ils n’exigent plus de lubrification. www.contimac.be... -
Page 12: Raccordement Électrique
Pour les modèles monophasés de 220 V. 6. Pour les modèles triphasés de 380 V. Les fils L1, L2, L3 doivent être branchés sur les bornes L1, L2, L3. Le fil jaune/vert doit être branché sur PE. Voir Ill. B Utilisez une fiche adaptée. www.contimac.be... - Page 13 www.contimac.be...
- Page 14 www.contimac.be...
-
Page 15: Liste Et Dessin Des Pièces Détachées
10. Liste et dessin des pièces détachées www.contimac.be... - Page 16 Fourreau coulissant Ecrou hex. Boulon hex. Mandrin Roulement à billes Support table Clef mandrin Boulon Base Bouton Kolom Cette pièce est montée sur la Echelle protection (#3) Interrupteur Vis flasque Rondelle Support câble Rondelle Courroie V Protection panneau d’interrupteur www.contimac.be...
-
Page 17: Ce Déclaration De Conformité
A condition de qu’elle soit utilisée et entretenue conformément aux normes généraux et les conseils du mode d’emploi, est conforme aux exigences de sécurité et de santé des Directives Machines et Tension basse. Taichung, le 20 décembre, 2004 Pour CHIH CHUEN INCORPORATION www.contimac.be... - Page 18 www.contimac.be...
