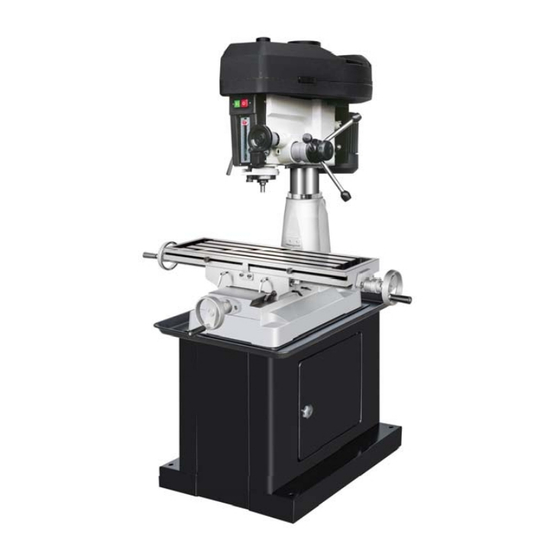

Contimac RF-31 Mode D'emploi

Machine à fraiser et à percer
Masquer les pouces Voir aussi pour RF-31:

Publicité

Liens rapides

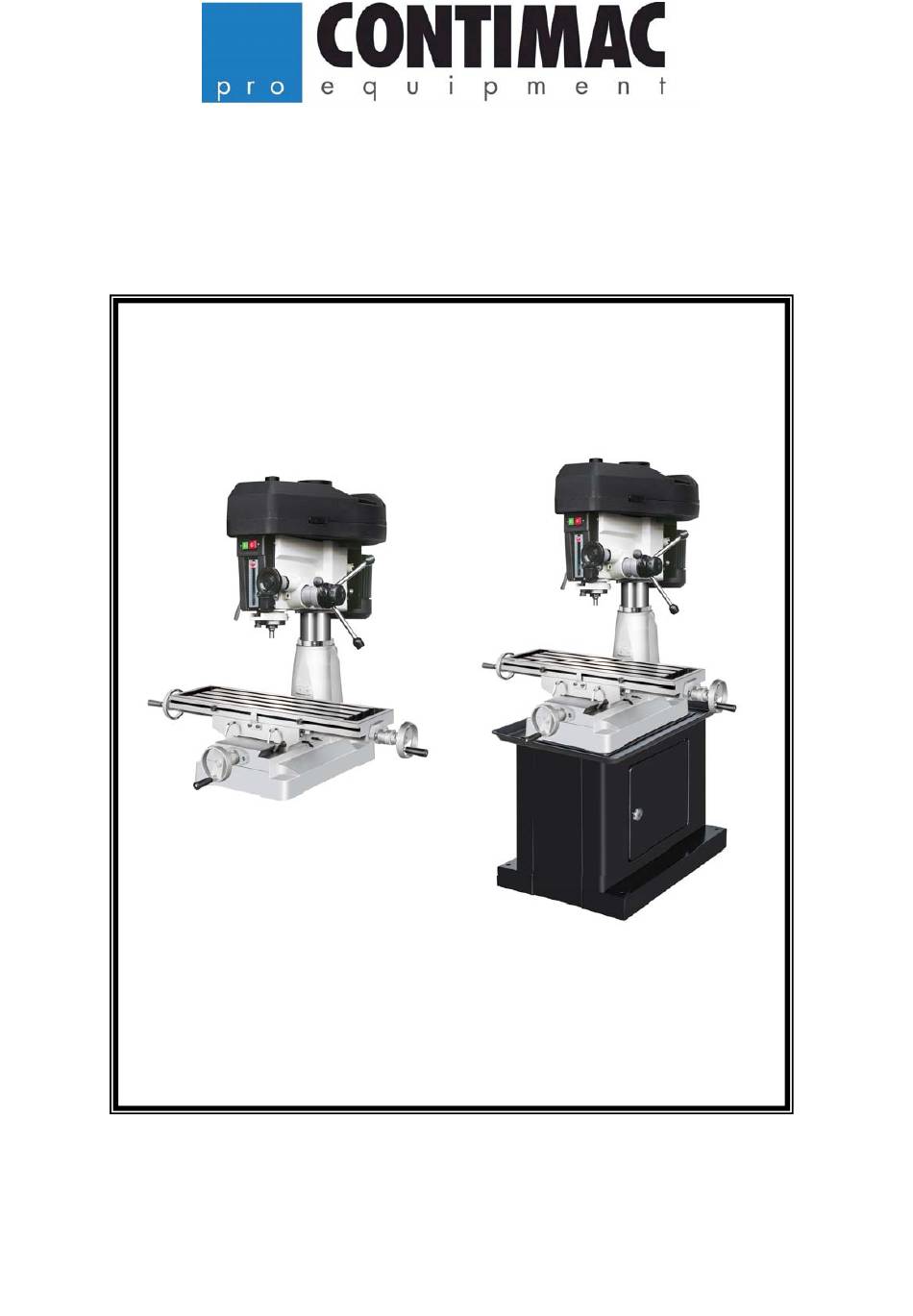

MACHINE À FRAISER ET À
PERCER
MODÈLE RF-31 MODE
D'EMPLOI
31-20230927-R1

Publicité

loading

Sommaire des Matières pour Contimac RF-31

  • Page 1 MACHINE À FRAISER ET À PERCER MODÈLE RF-31 MODE D'EMPLOI 31-20230927-R1...
  • Page 2 TABLE DES MATIÈRESPAGE 1 Aspect général......................2 2 Règles de sécurité pour les outils .................3 3 Spécifications......................5 4 Caractéristiques .....................6 5 Livraison et installation ..................7 6 Espace minimum pour le fonctionnement de la machine ........8 7 Utilisation des principaux éléments de la machine..........8 8 Précaution d'utilisation..................9 9 Réglage du jeu de la table et compensation de l'usure........10 10 Serrage / Base de table et base de machine ............11...
  • Page 3 1. ASPECT GÉNÉRAL Fig. l...
  • Page 4 AVERTISSEMENT : LE NON-RESPECT DE CES REGLES PEUT ENTRAINER DES BLESSURES GRAVES Comme pour toutes les machines, le fonctionnement et l'utilisation de la machine présentent certains risques. L'utilisation de la machine avec respect et prudence réduira considérablement les risques de blessures.
  • Page 5 2. UTILISER LE BON OUTIL. Ne pas forcer l'outil ou l'accessoire à effectuer un travail pour lequel il n'a pas été conçu. 3. SÉCURISER LE TRAVAIL. Utilisez des pinces ou un étau pour maintenir le travail lorsque c'est possible. C'est plus sûr que de se servir de sa main, ce qui permet d'utiliser les deux mains pour faire fonctionner l'outil.
  • Page 6 4. UTILISER LES ACCESSOIRES RECOMMANDÉS. Consultez le manuel du propriétaire pour connaître les accessoires recommandés. L'utilisation d'accessoires inappropriés peut entraîner des risques. 5. ÉVITER LES DÉMARRAGES ACCIDENTELS. Assurez-vous que l'interrupteur est en position "OFF" avant de brancher le cordon d'alimentation. C.
  • Page 7 3. SPECIFICATION RF-31 MODÈLE 32mm (1 ") Capacité de forage 76 mm (3") Capacité du broyeur à facettes 20 mm (3/4") Capacité des broyeurs 200 mm (7-7/8") Nez de broche à la surface de la colonne Distance max. Distance entre le nez de la 430 mm (16-7/8")
  • Page 8 d'armoire lumineuse à Colonne d'extension Kits de serrage Bruit 80 dB MAX...
  • Page 9 Sélection des outils et gamme de matériaux appropriés Type Matériau de l'outil Matériau de la pièce d'outil Broyeur Matériau non ferreux acier fer en bout CARBURE DE Fonte Matériau non ferreux TUNGSTÈNE Matériau non ferreux acier CARBURE DE Broyeur à TUNGSTÈNE ferreux Matériau léger facettes...
  • Page 10 5. LIVRAISON & INSTALLATION 5.1 Déballage : 1. Transport jusqu'à l'endroit désiré avant le déballage, veuillez utiliser le cric de levage. (Fig. 2. Après le déballage, utilisez une courroie en fibre robuste pour soulever la machine. GARDEZ TOUJOURS UNE BONNE ASSISE ET UN BON ÉQUILIBRE LORSQUE VOUS DÉPLACEZ CETTE MACHINE.
  • Page 11 ou le support. (9) Boulonnez les pieds du support au sol, en utilisant un support solide. Avant de boulonner la machine sur un banc, un support ou un sol, l'appareil doit être de niveau dans les deux directions. -11-...
  • Page 12 6. ESPACE MINIMUM POUR LE FONCTIONNEMENT DE LA MACHINE 7. UTILISATION DES PIÈCES PRINCIPALES DE LA MACHINE (voir Fig. l) (1) Pour lever et abaisser la tête à l'aide de la poignée de tête. (2) Equipé d'un interrupteur électrique pour le taraudage dans le sens des aiguilles d'une montre ou dans le sens inverse.
  • Page 13 8. PRÉCAUTION POUR LE FONCTIONNEMENT DE Vérifiez le bon état de toutes les pièces avant l'utilisation, si les précautions normales de sécurité sont respectées avec soin, cette machine peut vous fournir un service de qualité. (1) Avant l'opération : (a) Remplir le lubrifiant. (b) Afin de conserver une bonne précision, la table doit être exempte de poussière et de dépôts d'huile.
  • Page 14 RÉGLAGE DU RESSORT DE RAPPEL DU FOURREAU : La tension du ressort pour le retour de la broche, après le perçage du trou, a été préréglée en usine. Aucun autre réglage ne doit être effectué, sauf en cas de nécessité. Un réglage sera probablement nécessaire si une tête de perçage ou de taraudage multiple est utilisée.
  • Page 15 10. CLAMPAGE / BASE DE LA TABLE ET BASE DE LA MACHINE (voir Fig. 3) (1) Lors du fraisage de l'avance longitudinale, il est conseillé de bloquer la course de la table d'avance transversale afin d'assurer la précision de votre travail. Pour ce faire, serrez la petite vis à...
  • Page 16 4-7 2500 3000 Tableau. 1Pour RF-31 -16-...
  • Page 17 12. POUR CHANGER LES OUTILS (1) Démontage de l'arbre du mandrin de la fraise à surfacer ou de la perceuse Desserrer le boulon de l'arbre (voir fig. 4) au sommet de l'arbre de la broche d'environ 2 tours à l'aide d'une clé. Frapper le haut du boulon de l'arbre avec un maillet. Une fois le cône desserré, tenez l'arbre du mandrin d'une main et tournez le boulon de l'arbre de l'autre main.
  • Page 18 16. MISE HORS TENSION DE LA BROCHE AVANCE FONCTIONNEMENT 1. Sélectionnez une vitesse de broche rentable et une vitesse d'alimentation automatique en fonction des conditions de coupe. En réglant la molette A, vous pouvez obtenir la vitesse d'alimentation dont vous avez besoin. 2.
  • Page 19 18. ENTRETIEN Il est plus facile de maintenir une machine en bon état ou au meilleur de sa forme en l'entretenant à tout moment qu'en y remédiant une fois qu'elle est hors d'usage. (1) Entretien quotidien (par l'opérateur) (a) Remplir le lubrifiant avant de démarrer la machine tous les jours. (b) Si la température de la broche provoque une surchauffe ou un bruit étrange, arrêtez immédiatement la machine pour la vérifier afin de conserver des performances précises.
  • Page 20 (2) Surchauffe du moteur et absence de courant : (a) Surcharge - Diminuer la charge de l'aliment. (b) Tension inférieure - Ajuster à la tension exacte. (c) Point de contact endommagé de l'interrupteur magnétique - Remplacer par un nouveau. (d) Panne du relais de surcharge - Le connecter ou le remplacer par un nouveau. (e) Moteur défectueux - Remplacer par un moteur neuf.
  • Page 21 (7) Le micro-alimentation ne fonctionne pas correctement : (a) Desserrage de l'embrayage - Veillez à le resserrer. (b) La vis sans fin et l'arbre à vis sans fin se sont cassés - Remplacer par un nouveau. (c) Desserrage de la vis de fixation du volant - Veiller à la resserrer. (8) Sans précision dans les performances : -23-...
  • Page 22 (a) L'équilibre de la pièce - doit être considéré comme l'équilibre principal lors de la tenue de la pièce. (b) Utilisation fréquente du marteau pour frapper la pièce - Interdiction d'utiliser le marteau pour frapper la pièce. (c) Table horizontale imprécise - Joue et maintient la table horizontale précise après une période d'utilisation.
  • Page 23 SCHÉMA DE CIRCUIT -19-...
  • Page 24 83(2) 82(2) 67(cI 32(2) s "I") 12¢...
  • Page 26 23-1 23-3 7-€ 11-7...
  • Page 28 LISTE DES PIÈCES MODÈLE NO : RF-31 CODE NO PART NO DESCRIPTION SPECIFICATION QTÉ NOTE 6511 Tête Corps 6101 Boulon de l'arbre du mandrin MT3 M10xP1,5 6102B Contre-écrou de broche 6103A Poulie de la broche 6105 Plaque de roulement extérieure ∮105x66x2,5t...
  • Page 29 LISTE DES PIÈCES MODÈLE NO : RF-31 CODE NO PART NO DESCRIPTION SPECIFICATION QTÉ NOTE 61108S Assemblage du couvercle d'alimentation 23-1 61108 Couvercle de palier 23-2 6147 Arbre à vis sans fin 23-3 CA6202ZZ Roulement à billes (6202ZZ) 6202ZZ 23-4...
  • Page 30 LISTE DES PIÈCES MODÈLE NO : RF-31 CODE NO PART NO DESCRIPTION SPECIFICATION QTÉ NOTE 6550 Poignée de verrouillage 6151 Vis sans tête 3/8"-16UNC 6151B Bouton de réglage de la lame 3/8"-16UNC ×30L OPTIONS 6196S Plaque de couverture Asbly S701 Vis à...
  • Page 31 6186A Fraise ∮25.4 NON INCLUDE 6638S Jeu de supports pour micro- POUR CE interrupteurs UNIQUEMENT...
  • Page 32 LISTE DES PIÈCES MODÈLE NO : RF-31 CODE NO PART NO DESCRIPTION SPECIFICATION QTÉ NOTE ET1216 Interrupteur d'alimentation Vert ET1245 Bouton d'arrêt d'urgence POUR CE UNIQUEMENT ET1728 Interrupteur positif et négatif ET1927 Boîtier du panneau de contrôle Gris 2423019S-2 Support...
  • Page 33 LISTE DES PIÈCES MODÈLE NO : RF-31 CODE NO PART NO DESCRIPTION SPECIFICATION QTÉ NOTE 6215S Assemblage de l'écrou Acme Métrique 6606K Base pivotante 6605S Assemblage de vis Acme Métrique 636-1 670003D Base de la colonne (2 en 1) 636-2...
  • Page 34 Contimac GMT International Adresse : Z5, Mollem 440, BE 1730 Asse, Belgique Tél : +32(0)2 454.0.454 Site web : www.contimacgmt.be FABRICANT : ADRESSE : N° de SERIE : VEUILLEZ NOTER LE NUMÉRO DE SÉRIE SUR CE BLOC DE LA PLAQUE SIGNALÉTIQUE APRÈS AVOIR REÇU CETTE MACHINE.
