La gamme de diamètres de fil acceptée va de 0,5 à 4,0 mm (12-22 AWG) pour les conducteurs solides ou toronnés.
•
La longueur de dénudage recommandée est de 8 mm (0,315 pouce).
•
La section transversale de la terre primaire (mise à la terre située à l'intérieur du boîtier arrière) doit être égale à la
section transversale du conducteur de phase.
•
Le fil entrant doit avoir une cote conforme aux codes nationaux et locaux correspondants dans lesquels la station est
utilisée.
Outils nécessaires (après l'accès interne) :
•
Pince à dénuder
•
Tournevis à fente de 4,0 x 0,8 mm ou 1/8 pouce
Pour câbler les modèles CP-PB (bouton-poussoir) et CP-BG (brise-glace) :
1.
Si vous le souhaitez et pour faciliter l'accès, desserrez les deux vis Philips M4 qui maintiennent le support de
montage en aluminium en place sur le boîtier arrière. Ensuite, retirez le support de montage du boîtier arrière.
Veuillez être attentif, car le support de montage est directement connecté à l'ensemble du boîtier avant.
2.
Dénudez les fils d'arrivée jusqu'à obtenir la longueur appropriée, comme indiqué précédemment (cette longueur
dépendra de la configuration du bloc de câblage que vous utilisez).
REMARQUE : il est essentiel de noter que les longueurs des fils d'arrivée dans la station doivent respecter
les réglementations et codes nationaux et locaux en vigueur. Assurez-vous également que les fils ne sont pas
excessivement longs, car cela pourrait rendre le réassemblage de la station plus difficile.
3.
Retirez les fils de test d'usine de calibre 22 AWG (reconnaissables par l'étiquette qui les entoure) du bloc de câblage
des bornes et jetez-les.
4.
Consultez les schémas de câblage suivants pour votre station et sa configuration au sein de votre système.
Effectuez le câblage en suivant scrupuleusement le schéma indiqué.
5.
Vérifiez que tous les fils sont correctement installés et solidement fixés au câblage de la station ou au bloc
de bornes.
6.
Faites passer et rangez les câbles à l'intérieur du boîtier arrière de l'unité, puis procédez au remontage minutieux
Federal Signal signaling.fedsig.com
Câblage du bloc
de bornes installé
en usine

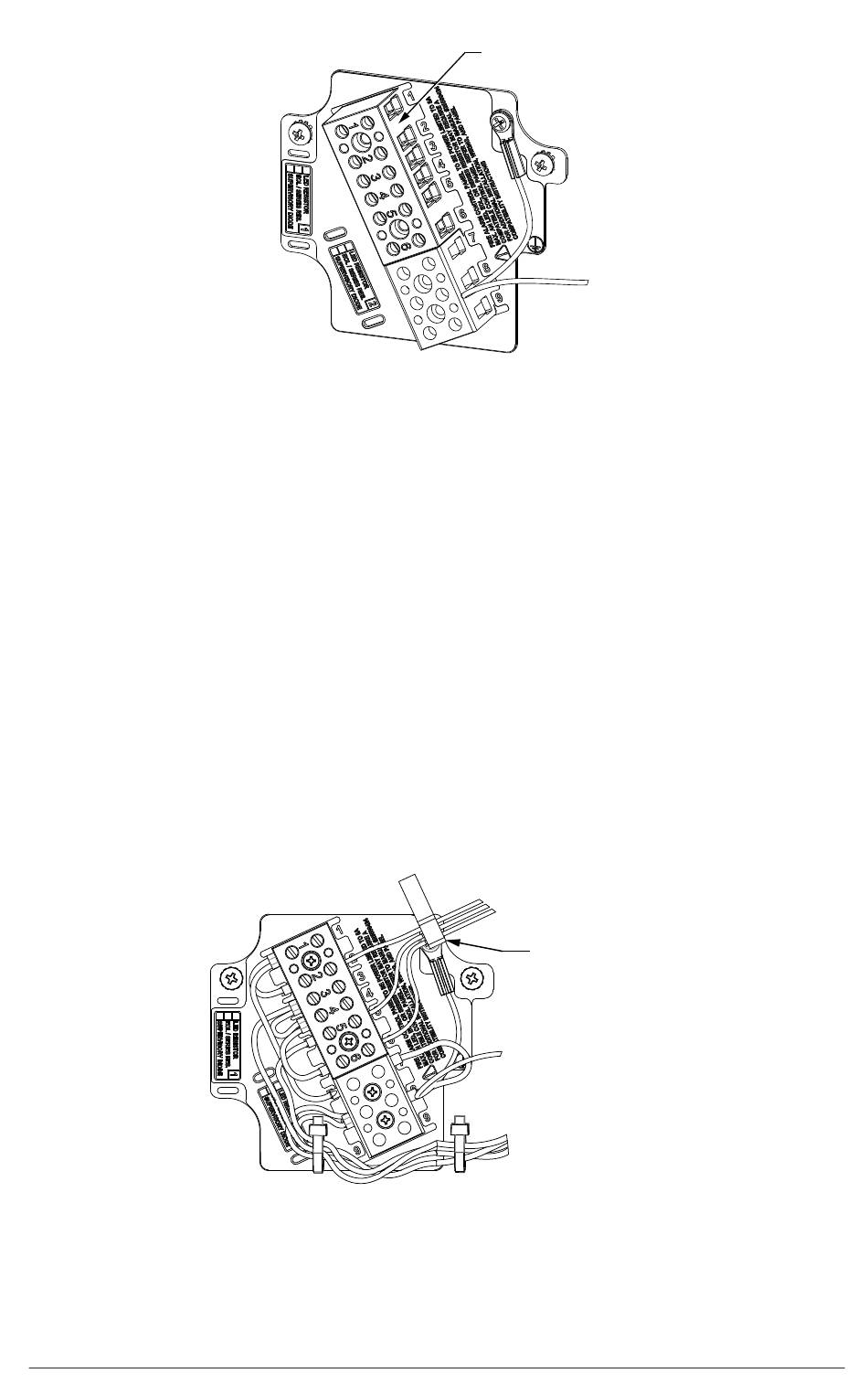

Figure 7 Fils de test en usine
Retirez et jetez les fils
de test d'usine comme
indiqué sur l'étiquette.
(2, 3 ou 6 fils)
