un électricien agréé et suivre toutes les consignes de sécurité. Le non-respect de cette consigne peut entraîner des
dommages matériels, des blessures graves ou la mort. Lors de l'installation et de l'utilisation des stations, il convient de
respecter les réglementations nationales pertinentes en matière d'installation et d'utilisation (par exemple, EN60079-14,
IEC Wiring Regulations et NEC/CEC), ainsi que tous les codes/exigences nationales et locales supplémentaires.
AVERTISSEMENT
•
Pour éviter tout risque d'électrocution, ne connectez pas les fils lorsque l'appareil est sous tension. Le non-respect de
cet avertissement peut entraîner des blessures graves ou la mort.
•
La peinture et les finitions de surface, autres que celles appliquées par Federal Signal Corporation, ne sont
pas autorisées.
•
Les connexions de câblage doivent respecter les spécifications fournies dans ce manuel, ainsi que les exigences
nationales et locales applicables en fonction de l'application. Federal Signal recommande de clairement identifier
toutes les extrémités de câblage.
•
Dans tous les pays, le câblage doit être conforme à tous les codes et normes nationaux et locaux.
•
Veuillez vous assurer que toutes les connexions matérielles sont bien fixées. Pour les applications dans des
environnements corrosifs où l'unité est montée sur une surface rigide, il est impératif d'utiliser des fixations en acier
inoxydable.
•
Il est important de vérifier que tous les presse-étoupe et bouchons d'arrêt sont certifiés et équipés d'une
rondelle/joint torique d'étanchéité appropriée afin de garantir le classement NEMA/IP de l'unité.
•
Lorsque nécessaire, assurez-vous d'utiliser la borne de mise à la terre interne pour la mise à la terre de l'équipement.
Câblage interne du compartiment arrière
AVERTISSEMENT
DANGER DE CHOC : Pour éviter tout risque d'électrocution, ne connectez pas les fils lorsque l'appareil est sous tension.
Le non-respect de cet avertissement peut entraîner des blessures graves ou la mort.
Tous les déclencheurs de Federal Signal sont fournis avec un bloc de câblage standard à neuf positions monté sur un
support amovible en aluminium pour faciliter le câblage si nécessaire. Plusieurs configurations de câblage pré-terminé en
usine sont disponibles en fonction des options qui seront installées sur la station :
•
La gamme de diamètres de fil acceptée va de 0,5 à 4,0 mm (12-20 AWG) pour les conducteurs solides ou toronnés.
•
La longueur de dénudage recommandée est de 9 à 10 mm (0,35 à 0,39 pouce).
8

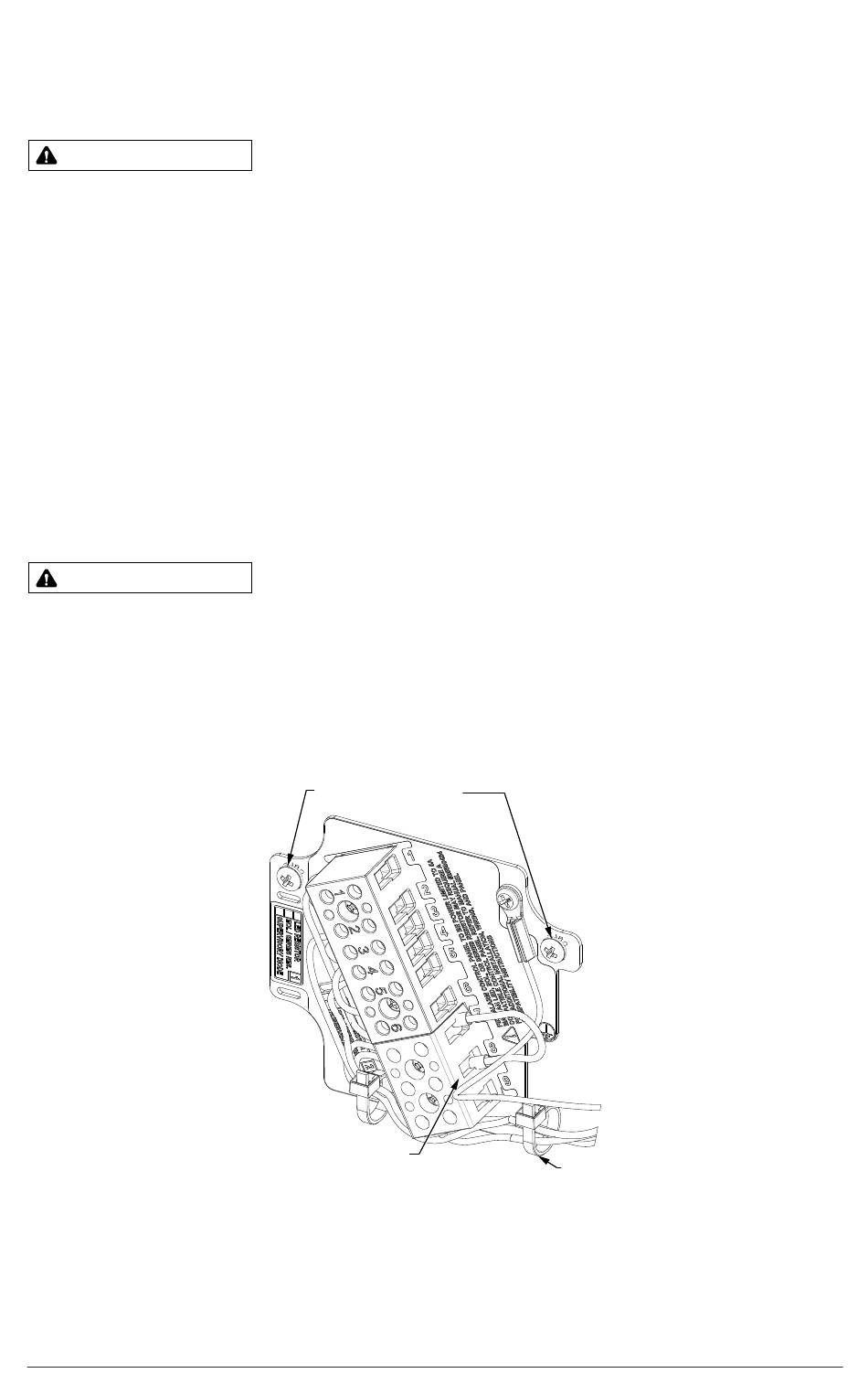

Figure 5 Câblage interne du compartiment arrière
2 vis M4 solidaires – Desserrez pour retirer
la plaque à bornes du boîtier arrière pour
faciliter le câblage
Option de serrage
du boîtier en usine
Figure 6 Option de câblage en bloc
Câblé à
l'ensemble
du boîtier
avant
