des boîtiers avant et arrière de l'unité. Assurez-vous qu'ils s'emboîtent parfaitement l'un dans l'autre lorsque vous
serrez les quatre vis M4. Lors du serrage des vis, alternez entre les paires de vis diagonales pour garantir un serrage
uniforme des boîtiers de la station.
Câblage standard des dispositifs à commutateur SPDT et DPDT
Pour les modèles standard SPDT et les modèles DPDT en option, veuillez prendre en compte les exigences spécifiques
suivantes pour ces modèles :
•
Un cavalier pré-installé en usine est connecté entre les bornes d'entrée 7 et 8 du dispositif à commutateur à simple
pôle double jet (SPDT); sur un dispositif à double pôle double jet (DPDT), les bornes d'entrée 6, 7 et 8 sont utilisées
comme entrées secondaires avec la borne commune.

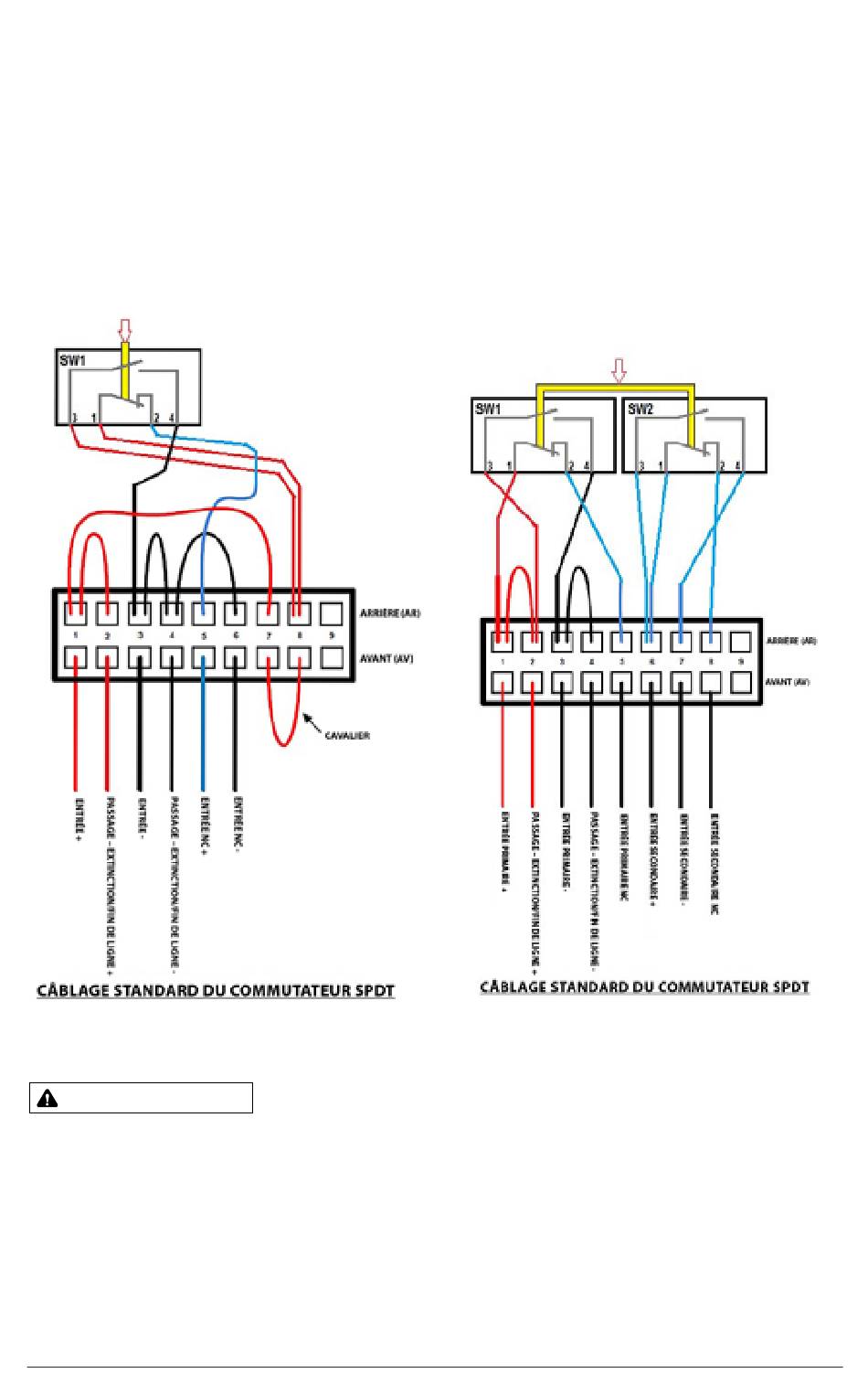

Figure 8 Câblage standard du commutateur SPDT
Installation et câblage optionnels du module de résistance en fin de ligne, de la diode et de la résistance en série,
dispositifs SPDT et DPDT :
AVERTISSEMENT
Pour les modèles SPDT et DPDT avec la possibilité d'installer sur site un module de résistance en fin de ligne
ou une résistance en série en option, veuillez noter les exigences spécifiques suivantes pour ces modèles :
•
Lors de l'utilisation avec une centrale d'alarme incendie, assurez-vous que la centrale ne dépasse pas une
charge maximale de 5 A. Un voyant DEL, une résistance de fin de ligne ou une résistance en série peuvent
nécessiter l'utilisation d'une centrale de contrôle compatible.
•
La résistance de fin de ligne et la résistance en série (ainsi que la diode), fournies séparément, peuvent être installées
à l'aide de clips à emboîtement sur deux emplacements possibles sur la plaque de montage arrière pour simplifier le
câblage et les potentiels remplacements :
10
Figure 10 Clips à emboîtement
Figure 9 Schéma de câblage standard
du commutateur DPDT
