- Page 1 2 2 6 1 C o n v e r t i s s e u r m V N o . 2 2 6 1 V 1 0 2 - F R N o d e s é r i e 9 7 0 1 0 6 0 0 1 - 2 1 1 1 4 1 0 0 0...
- Page 2 Vores motto »Signals the Best« er indbegrebet af denne filosofi – og din garanti for kvalitet. PR electronics A/S offers a wide range of analog and digital signal conditioning devices for industrial automation. The product range includes Isolators, Displays, Ex Interfaces, Temperature Transmitters, and Multifunctional Devices.
- Page 3 CONVERTISSEUR mV TYPE 2261 SOMMAIRE Applications....................Caractéristiques techniques ............... Entrée ......................Tarage ......................Sortie courant / tension standard ............ Indication d’état ..................Alimentation capteur ................Entrée « Sense » ................... Spécifications électriques ..............Référence de commande ..............Configuration des cavaliers ..............

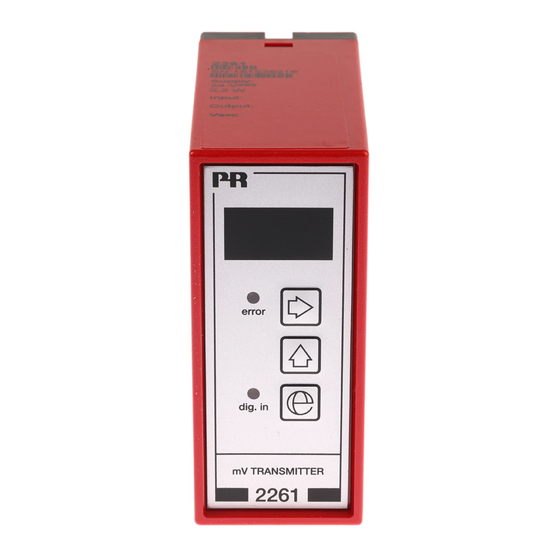

- Page 4 Conversion et amplification de signal Le PR-2261 convertit des signaux mV bipolaires en signaux standard courant / tension à partir des capteurs qui peuvent être alimentés par le module. Le PR-2261 convient parfaitement aux applications avec cellules de pesée. 2261V102-FR...
- Page 5 étalonner le 100% de l’échelle d’entrée. Caractéristiques techniques Le module 2261 est géré par microprocesseur et calibré en usine. Ceci autorise une programmation des gammes d’entrée et de sortie suivant l’application souhaitée sans aucun réglage de l’utilisateur.
- Page 6 Indication d’état La LED rouge en face avant indique une sortie fautive, p.ex. au cas d’une saturation du microprocesseur. Alimentation capteur Programmable en face avant de 5...13 Vcc. Le client doit s’assurer que l’alimentation délivre un courant maximal de 230 mA (possibilité d’alimenter 6 capteurs en parallèle avec une charge de 350 ohms).
- Page 7 CEM (EMC) :´Effet de l’immunité ......< ±0,5% de l’EC Humidité relative ............. < 95% HR (sans cond.) Dimensions (HxLxP) ..........80,5 x 35,5 x 84,5 mm Degré de protection ..........IP50 Poids ................130 g Spécifications électriques - Entrée : Entrée mV : Gamme de mesure ...........
- Page 8 Limite de tension ............. < 11,5 Vcc Agréments et homologations : CEM ................2014/30/UE RoHS ................2011/65/UE EAC ................. TR-CU 020/2011 EC = Echelle configurée Référence de commande Type 2261 Configuration des cavaliers Gamme de sortie MENU 4.3 0...10 mA 0...20 mA 0...500 mV 0...1000 mV 0...5 V...
- Page 9 SCHEMA DE PRINCIPE 2261V102-FR...
- Page 10 2261V102-FR...
- Page 11 2261V102-FR...
- Page 12 PROGRAMMATION / UTILISATION DES TOUCHES DE FONCTION Généralités La programmation est réalisée à l’aide de menus. Les menus principaux sont numérotés au niveau 0 (X.0), et les sous-menus au niveau 1 (X.1...X.5). Chaque sous-menu a un menu d’introduction. Les menus sont arrangés de sorte que les menus les plus utilisés soient le plus prés possible de la position à...
- Page 13 tAR - Tarage Quand la fonction choisie dans menu 5.1 = {tL0 ou tHI}, un tarage peut être effectué en appuyant pendant plus de 2 secondes ou en actionnant l’entrée digitale. La plage d’entrée n’est pas modifiée mais est maintenue relative à la nouvelle valeur de 0 % {tL0} ou 100 % {tHi}.
- Page 14 Exemple : Un signal de 5...15 mV correspond à un poids de 0...1000 kg. Pour s’assurer qu’une surcharge de 50% peut être détecté sur l’afficheur et sur la sortie analogique, la programmation suivante dont le résultat est un signal de sortie de 4...19,90 mA sera éffectuée : Entrée : InL = 5,0;...
- Page 15 4.0 OUt - REGLAGE DE LA SORTIE ANALOGIQUE 4.1 OL - Réglage de 0% de l’échelle de sortie. Les sélections possibles sont courant dans la gamme de 0,0...20,0 mA ou de tension de 0,0...10,0 Vcc. 4.2 OH - Réglage de 100% de l’échelle de sortie. Les sélections possibles sont courant dans la gamme de 0,0...20,0 mA ou tension de 0,0...10,0 Vcc.
- Page 16 5.3 SUP - Réglage de l’alimentation capteur. Les sélections possibles sont de 5,0...13 Vcc. 5.4 PAS - Accès à la programmation. Les sélections possibles sont de 0...999. Appuyer . Quand cette valeur est égale à 040, les modifications des paramètres sont autorisée. Quand cette valeur est différente de 040, la programmation est bloquée, mais la lecture des paramètres reste possible.
