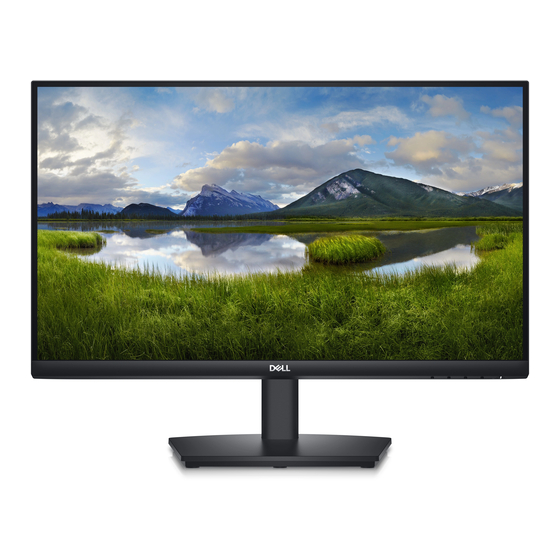

- Page 1 Dell E2424HS Guide de l’utilisateur Modèle de moniteur : E2424HS Modèle réglementaire : E2424HSf...
- Page 2 Copyright © 2023 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et les autres marques de commerce de Dell Inc. ou de ses affiliés. Les autres marques commerciales peuvent être des marque de commerce de leurs propriétaires respectifs.
- Page 3 Contenu Consignes de sécurité ........5 À propos de votre moniteur ........6 Contenu de l’emballage ..........6 Caractéristiques du produit ........7 Fonctionnalités et commandes ........8 Affectation des broches..........16 Capacité Plug and Play ..........19 Qualité du moniteur LCD et politique relative aux pixels défectueux ...............19 Ergonomie ...............
- Page 4 Problèmes courants ..........56 Problèmes spécifiquement liés aux produit ....58 Appendice ............59 Règlements FCC (E.U. uniquement) et autres réglementations ...............59 Contacter Dell ............59 Base de données européenne pour les labels d’énergie et spécifications du produit ........59 │ Contenu...
- Page 5 Consignes de sécurité Utilisez les consignes de sécurité suivantes afin de protéger votre moniteur contre les dommages potentiels et pour garantir votre sécurité personnelle. Sauf mention contraire, chaque procédure incluse dans le présent document suppose que vous avez lu les informations de sécurité...
- Page 6 Contenu de l’emballage Votre moniteur est livré avec les composants indiqués dans le tableau. Assurez-vous d’avoir reçu tous les composants et Contacter Dell qu’aucun élément ne manque. REMARQUE : Certains éléments sont en option et peuvent ne pas être fournis avec votre moniteur. Certaines fonctionnalités peuvent ne pas être disponibles dans certains pays.
- Page 7 • Informations de sécurité, de l'environnement et règlementaires Caractéristiques du produit Le moniteur à écran plat Dell E2424HS comporte une matrice active, un transistor à couches minces (TFT) et un écran à cristaux liquides (LCD) à rétroéclairage LED. Caractéristiques du moniteur : •...
- Page 8 Fonctionnalités et commandes Vue de face Éti- Description Utilisation quette Boutons de fonction Pour accéder au menu OSD et changer les paramètres si nécessaire. Pour plus d'informations, voir Utilisation des commandes du panneau avant. Bouton Marche/Arrêt Allumer/éteindre le moniteur. alimentation Un voyant blanc constant indique que (avec voyant LED) le moniteur est allumé...
- Page 9 Consultez cette étiquette si vous devez étiquette de service STN. contacter DELL pour assistance technique. Cette étiquette de service permet aux techniciens de service de Dell d’identifier les composants matériels de votre ordinateur et d’accéder aux informations de garantie. Informations sur la Liste des approbations réglementaires.
- Page 10 Vue du bas, moniteur sans support Éti- Description Utilisation quette Port d’alimentation Pour brancher le cordon d'alimentation du moniteur. Port DP Pour brancher votre ordinateur à l’aide du câble DP. Port HDMI Pour brancher votre ordinateur à l’aide du câble HDMI.
- Page 11 Spécifications du moniteur Modèle E2424HS Type d'écran Matrice active - LCD TFT Type de panneau Alignement vertical (AV) Surface de vision Diagonale 604,70 mm (23,8 po.) Surface active Horizontale 527,04 mm (20,75 po.) Verticale 296,46 mm (11,67 po.) Surface 1562,46 cm (242,18 po.
- Page 12 Spécifications de résolution Modèle E2424HS Plage de balayage 30 kHz à 83 kHz (automatique) horizontal Plage de balayage vertical 50 Hz à 75 Hz (automatique) Résolution optimale 1920 x 1080 @ 60 Hz préréglée Modes d'affichage prédéfinis Mode d’affi- Fréquence Fréquence...
- Page 13 Spécifications électriques Modèle E2424HS Signaux d'entrée • RVB Analogique : Impédance d’entrée de 0,7 V ± 5 %, 75 Ω vidéo • HDMI 1.4, 600 mV pour chaque ligne différentielle, impédance d'entrée 100 Ω par paire différentielle • DP 1.2, 600 mV pour chaque ligne différentielle, Impédance d’entrée de 100 Ω...
- Page 14 REMARQUE : Les moniteurs Dell sont conçus pour fonctionner de façon optimale avec les câbles vidéo fournis avec votre moniteur. Comme Dell ne contrôle pas les différents fournisseurs de câbles du marché, ni le type de matière, le connecteur et le processus utilisés pour fabriquer ces câbles, Dell ne garantit pas les performances...
- Page 15 Caractéristiques environnementales Modèle E2424HS Température : 0 °C à 40 °C (32 °F à 104 °F) Utilisation A l’arrêt : -20 °C à 60 °C (-4 °F à 140 °F) Stockage/Transport Humidité : 10 % à 80 % (sans condensation) Utilisation A l’arrêt :...
- Page 16 Affectation des broches Connecteur D-sub 15 broches Numéro de Attribution de signal broche Rouge vidéo Vert vidéo Bleu vidéo MASSE Autotest GND (Terre)-R GND (Terre)-G GND (Terre)-B DDC +5 V GND (Terre)-sync MASSE Données DDC H-sync (Synchronisation horizontale) V-sync (Synchronisation verticale) Horloge DDC │...
- Page 17 Affectation des broches Connecteur DP 20 broches Numéro de Attribution de signal broche ML_LANE3_N MASSE ML_LANE3_P ML_LANE2_N MASSE ML_LANE2_P ML_LANE1_N MASSE ML_LANE1_P ML_LANE0_N MASSE ML_LANE0_P MASSE MASSE AUX _CH_P MASSE AUX _CH_N RETOUR DP_PWR │ À propos de votre moniteur...
- Page 18 Affectation des broches Connecteur HDMI 19 broches Numéro de Attribution de signal broche TMDS DONNÉES 2+ TMDS BLINDAGE DONNÉES 2 TMDS DONNÉES 2- TMDS DONNÉES 1+ TMDS BLINDAGE DONNÉES 1 TMDS DONNÉES 1- TMDS DONNÉES 0+ TMDS BLINDAGE DONNÉES 0 TMDS DONNÉES 0- TMDS HORLOGE+ TMDS BLINDAGE HORLOGE...
- Page 19 Pour plus d’informations sur la Politique de qualité et de pixels des moniteurs Dell, veuillez consulter notre site d’assistance DELL www.dell.com/pixelguidelines. │ À propos de votre moniteur...
- Page 20 Ergonomie ATTENTION : Une utilisation incorrecte ou prolongée du clavier peut entraîner des blessures. ATTENTION : La visualisation de l'écran du moniteur pendant des périodes prolongées peut entraîner une fatigue oculaire. Pour plus de confort et d'efficacité, respectez les consignes suivantes lors de la configuration et de l'utilisation de votre poste de travail informatique : •...
- Page 21 • Lorsque vous êtes assis, assurez-vous que le poids de vos jambes repose sur vos pieds et non sur la partie avant de votre siège. Réglez la hauteur de votre chaise ou utilisez un repose-pieds si besoin afin de maintenir une bonne posture. •...
- Page 22 Manipuler et déplacer votre écran Pour vous assurer de manipuler le moniteur en sécurité lorsque vous le soulevez ou le déplacez, suivez les instructions ci-dessous : • Avant de déplacer ou de soulever le moniteur, éteignez votre ordinateur et le moniteur. •...
- Page 23 • Lorsque vous transportez le moniteur, évitez tout choc ou vibration brusque. • Lorsque vous soulevez ou déplacez le moniteur, ne le retournez pas en le tenant par le socle ou la colonne. Cela peut endommager accidentellement le moniteur ou provoquer des blessures personnelles.
- Page 24 Configuration de votre moniteur Raccord au support REMARQUE : Le support n’est pas fixé au moniteur lors de la livraison. REMARQUE : La procédure suivante est applicable au support livré avec votre moniteur. Pour fixer la base du moniteur : 1.
- Page 25 3. Attachez le couvercle VESA. 4. Fixez l’ensemble socle au moniteur. a. Placez le moniteur sur un chiffon doux ou un coussin près du bord d'un bureau. b. Alignez l'ensemble de la base de support avec les rainures du moniteur. c. Insérez les supports de fixation entièrement dans le moniteur. d.
- Page 26 REMARQUE : Les moniteurs Dell sont conçus pour fonctionner de façon optimale avec les câbles fournis par Dell lors de la réception. Dell ne garantit ni la qualité ni les performances vidéo lors de l'utilisation de câbles autres que Dell.
- Page 27 Branchement du câble DP Branchement du câble HDMI HDMI HDMI Organisation des câbles Utilisez l’attache du gestionnaire de câble pour guider les câbles connectés à votre moniteur. DELL E2424HS Flat Panel Monitor/液晶显示器 型号:E2424HS 输入电源: 100-240V ~ 50/60Hz, 1.5A Made in China / 中国制造...
- Page 28 Retrait du support REMARQUE : Afin d’éviter de rayer l'écran lors du retrait du support, assurez-vous que le moniteur est placé sur une surface douce et propre. REMARQUE : La procédure suivante est applicable au support livré avec votre moniteur. Pour enlever le socle : 1.
- Page 29 3. Dévissez la vis moletée dans le sens antihoraire jusqu'à ce qu'elle soit desserrée. La colonne du socle peut maintenant être facilement retirée de la base du socle. Retirez le couvercle VESA : Appuyez sur le bouton du couvercle VESA pour le détacher de l'arrière de l'écran. │...
- Page 30 5. Installer l'écran LCD sur le mur en suivant les instructions fournies avec le kit de montage de la base. REMARQUE : Pour les supports muraux UL, CSA ou GS uniquement avec une capacité de poids/charge minimum de 11,28 kg (24,87 lb) pour E2424HS. │ Configuration de votre moniteur...
- Page 31 Utilisation de votre moniteur Allumer le moniteur Appuyez sur le bouton pour allumer le moniteur. Utilisation des commandes du panneau avant Utilisez les boutons de commande situés sur le bord inférieur du moniteur pour régler l’image affichée. Le tableau suivant présente les fonctions de ces boutons de commande : Boutons de commande Description Ce bouton sert à...
- Page 32 Vous pouvez verrouiller les boutons de commande du panneau avant pour empêcher d’accéder au menu OSD et/ou au bouton marche/arrêt. Utilisez le menu Verrouillage pour verrouiller le(s) bouton(s). 1. Sélectionnez l’une des options suivantes. Moniteur Dell 24 Luminosité/Contraste Langue Réglage auto Transparence Source d'entrée...
- Page 33 Utilisez le bouton de commande du panneau avant pour verrouiller le(s) bou- ton(s). 1. Appuyez et maintenez enfoncé le bouton pendant 4 secondes pour faire apparaître un bouton à l’écran. Moniteur Dell 24 Sélectionnez l'option: 2. Sélectionnez l’une des options suivantes : Options Description Sélectionnez cette option pour verrouiller la fonction de...
- Page 34 Appuyez et maintenez enfoncé le bouton pendant 4 secondes pour faire apparaître un bouton à l’écran. Le tableau suivant décrit les options permettant de déverrouiller les boutons de commande du panneau avant. Moniteur Dell 24 Moniteur Dell 24 Moniteur Dell 24 Sélectionnez l'option:...
- Page 35 Commandes OSD Utilisez les boutons situés sur le bord inférieur du moniteur pour régler les paramètres d’image. Boutons de commande Description Utilisez la flèche du haut pour augmenter une valeur ou monter dans un menu. Haut Utilisez la flèche du bas pour diminuer une valeur ou descendre dans un menu.
- Page 36 à un autre menu, quittez le menu OSD ou attendez que le menu OSD se ferme automatiquement. 1. Appuyez sur le bouton pour afficher le menu OSD principal. Moniteur Dell 24 Luminosité/Contraste Réglage auto Source d'entrée...
- Page 37 Icône Menu et Description sous-menus Brightness/ Utilisez cette option pour régler les paramètres de luminosité et de Contrast contraste. (Lumino- Moniteur Dell 24 sité/ Contraste) Luminosité/Contraste Réglage auto Source d'entrée Couleur Affichage Audio Menu Personnaliser Autres Brightness La luminosité ajuste la luminance du rétroéclairage.
- Page 38 Icône Menu et Description sous-menus Auto Adjust Utilisez cette option pour activer l’installation automatique et (Réglage configurer le menu. auto) Moniteur Dell 24 Luminosité/Contraste Réglage auto Appuyez sur pour régler l'écran automatiquement. Source d'entrée Couleur Affichage Audio Menu Personnaliser Autres La boîte de dialogue suivante s'affiche sur un écran noir et l'écran...
- Page 39 Icône Menu et Description sous-menus Input Utilisez le menu Source d'entrée pour changer de signal vidéo Source pouvant être connecté à votre moniteur. (Source Moniteur Dell 24 d'entrée) Luminosité/Contraste Réglage auto Source d'entrée HDMI Sélection auto Marche Couleur Affichage Réinitialiser la source d'entrée...
- Page 40 Icône Menu et Description sous-menus Color Utilisez l’option de couleur pour régler le mode de couleur. (Couleur) Moniteur Dell 24 Luminosité/Contraste Modes prédéfinis Standard Réglage auto Format couleur d'entrée Source d'entrée Réinitialisation des couleurs Couleur Affichage Audio Menu Personnaliser Autres Preset Lorsque vous sélectionnez Modes prédéfinis, vous pouvez choisir...
- Page 41 Icône Menu et Description sous-menus Appuyez sur les boutons afin d’ajuster les valeurs des trois couleurs (R, V, B) et créer votre propre mode de couleur prédéfini. Moniteur Dell 24 Luminosité/Contraste Modes prédéfinis Standard Réglage auto Format couleur d'entrée ComfortView Source d'entrée...
- Page 42 Icône Menu et Description sous-menus Moniteur Dell 24 Modes prédéfinis Luminosité/Contraste Réglage auto Format couleur d'entrée Source d'entrée YPbPr Réinitialisation des couleurs Couleur Affichage Audio Menu Personnaliser Autres *Lorsque l’entrée VGA est sélectionnée. Reset Color Réinitialisez les paramètres de couleur du moniteur aux réglages (Réinitialisation...
- Page 43 Vous permet de choisir entre Normal (8 ms) et Rapide (5 ms). time (Temps de réponse) Reset Sélectionnez cette option pour restaurer les réglages d’affichage par Display défaut. (Réinitia- lisation de l'affichage) Audio Moniteur Dell 24 Luminosité/Contraste Le volume Réglage auto Haut-parleur Marche Source d'entrée Réinitialisation audio Eteint Couleur Affichage Audio...
- Page 44 Description sous-menus Menu Sélectionnez cette option pour ajuster les paramètres de l'OSD, tels (Menu) que les langues de l'OSD, la durée pendant laquelle le menu reste à l'écran, etc. Moniteur Dell 24 Luminosité/Contraste Langue English Réglage auto Transparence Source d'entrée...
- Page 45 Avec le verrouillage des boutons de commande du moniteur, vous pouvez (Verrouillage) empêcher les utilisateurs d'accéder aux commandes. Cela évite également l'activation accidentelle dans la configuration côte-à-côte de plusieurs moniteurs. Moniteur Dell 24 Luminosité/Contraste Langue Réglage auto Transparence Source d'entrée...
- Page 46 Display Info Appuyez pour afficher les informations sur l’écran (Afficher les infos) Moniteur Dell 24 Luminosité/Contraste Afficher les infos Modèle : Dell E2424HS DDC/CI Source d'entrée : VGA Réglage auto Source d'entrée Traitement LCD Courant : 1920 x 1080, 60 Hz Numéro de service...
- Page 47 La DDC/CI vous permet de régler les paramètres du moniteur à l’aide du logiciel de votre ordinateur. Sélectionnez désactiver pour désactiver cette fonctionnalité. Activez cette fonctionnalité pour une meilleure expérience utilisateur et des performances optimales de votre moniteur. Moniteur Dell 24 Luminosité/Contraste Afficher les infos Réglage auto DDC/CI Marche Source d'entrée...
- Page 48 Icône Menu et Description sous-menus Service Tag Affiche le numéro STN (numéro d’étiquette de service) du moniteur. (Numéro de Moniteur Dell 24 service) Luminosité/Contraste Afficher les infos Réglage auto DDC/CI Marche Source d'entrée Traitement LCD Eteint Numéro de service Couleur...
- Page 49 La boîte de dialogue d’Avertissement concernant l’alimentation s’applique aux fonctions de Luminosité lorsque vous ajustez pour la première fois le niveau de luminosité au-dessus du niveau par défaut. Moniteur Dell 24 Régler cette valeur augmentera la consommation de courant au-delà du niveau défini par défaut. Souhaitez-vous continuer ? E2424HS Le message suivant s’affichera avant que la fonction Verrou ne s’affiche.
- Page 50 Le message suivant apparaît lorsque le moniteur entre en Mode de veille. Moniteur Dell 24 En train de passer en mode de veille... E2424HS Si aucun câble VGA, DP ou HDMI n’est branché, une boîte de dialogue flottante apparaîtra. Le moniteur entrera en mode de veille au bout de 4 minutes s’il est laissé...
- Page 51 2. Après l'installation des pilotes de votre adaptateur graphique, essayez à nouveau de régler la résolution sur 1920 x 1080. REMARQUE : Si vous n'arrivez toujours pas à régler la résolution sur 1920 x 1080, veuillez contacter Dell pour demander un adaptateur graphique supportant ces résolutions. │...
- Page 52 Ordinateurs autres que Dell Dans Windows 7 : 1. Cliquez avec le bouton droit sur le Bureau et cliquez sur Personnalisation. 2. Cliquez sur Modifier les réglages d'affichage. 3. Cliquez sur Réglages avancés. 4. Identifiez le fournisseur de votre carte graphique à partir de la description située en haut de la fenêtre.
- Page 53 Inclinaison Vous pouvez incliner le moniteur pour bénéficier d’un angle de visualisation confortable. REMARQUE : Le support n’est pas fixé au moniteur lors de la livraison. │ Utilisation de votre moniteur...
- Page 54 Si le moniteur fonctionne correctement, il détecte qu’il n’y a pas de signal et l’un des messages suivants apparaît. En mode de test automatique, le témoin d'alimentation LED reste en blanc. Moniteur Dell 24 Pas de câble DP L’écran passera en mode de veille au bout de 4 minutes www.dell.com/E2424HS...
- Page 55 Diagnostics intégrés Votre moniteur dispose d’un outil de diagnostic intégré qui vous aide à déterminer si une anomalie dont souffre votre écran est un problème inhérent à votre moniteur, à votre ordinateur ou à votre carte vidéo. Étiquette Description Bouton 1 Bouton 2 Bouton 3 Bouton 4...
- Page 56 • Les pixels qui sont éteints d'une manière permanente sont un défaut naturel de la technologie LCD. • Pour plus d’informations sur la Politique de qualité et de pixels des moniteurs Dell, veuillez consulter notre site d’assistance DELL : www.dell.com/ pixelguidelines.
- Page 57 • Redémarrez l’ordinateur en mode sans échec. Problèmes liés à la sécurité. • N'effectuez aucun dépannage. • Contactez immédiatement Dell. Problèmes intermittents • Essayez différents Modes prédéfinis dans l’OSD de paramétrage des Couleurs. Ajustez les valeurs R/V/B dans Personnaliser les couleurs dans l’OSD de paramétrage des Couleurs.
- Page 58 Problèmes spécifiquement liés aux produit Symptômes spéci- Solutions possibles fiques L'image de l'écran est trop • Vérifiez le paramétrage de Format d'image dans l’OSD de Écran. petite. • Réinitialisez le moniteur aux Réglages d’usine (Réinitialisation d’usine). Impossible de régler le •...
- Page 59 REMARQUE : Si vous ne disposez d'aucune connexion Internet active, vous pouvez trouver des informations de contact sur votre facture d'achat, votre bon de livraison, votre ticket de caisse ou sur le catalogue de produits Dell. Dell offre plusieurs options de services et d’assistance téléphonique et en ligne.
