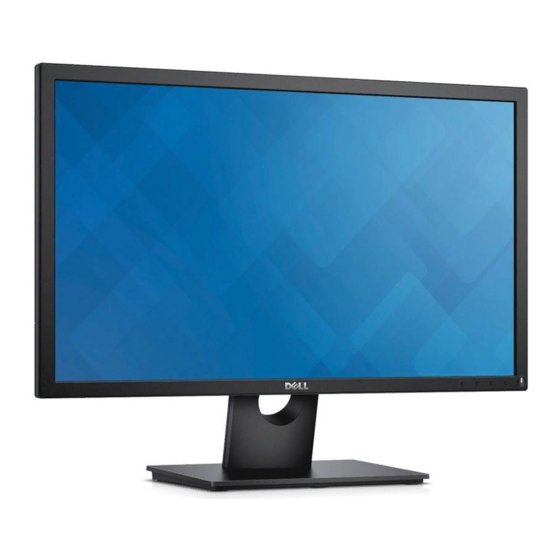

- Page 1 Moniteur Dell E2417H Guide d’utilisation Modèle : E2417H Modèle réglementaire : E2417Hb...
- Page 2 Ce produit est protégé par les lois internationales et des États-Unis sur le droit d'auteur et la propriété intellectuelle. Dell™ et le logo Dell sont des marques commerciales de Dell Inc. aux États-Unis et/ou dans d’autres juridictions. Toutes les autres noms et marques mentionnés ici peuvent être des marques commerciales de leurs sociétés respectives.
- Page 3 Table des matières À propos de votre moniteur ......5 Contenu de l’emballage ........5 Caractéristiques du produit.
- Page 4 Contacter Dell........
- Page 5 Contenu de l’emballage Votre moniteur est livré avec les éléments indiqués ci-dessous. Assurez-vous que tous les éléments sont présents et Contacter Dell si quoi que ce soit manque. REMARQUE : Certains éléments sont en option et peuvent ne pas être expédiés avec votre moniteur.
- Page 6 Couvercle des vis VESA™ Câble d’alimentation (varie selon le pays) Câble DP Câble VGA (à l'exception de l'Amérique du nord et du sud) • Support des pilotes et de la documentation • Guide d’installation rapide • Informations relatives à la sécurité, à l’environnement et à...
- Page 7 Caractéristiques du produit L’écran panneau plat Dell E2417H a une matrice active, un transistor en couche mince (TFT), un affichage à cristaux liquides (ACL) et rétroéclairage à DÉL. Les principales caractéristiques du moniteur sont les suivantes : • E2417H : Zone visible de 60,5 cm (23,8 pouces) (mesurée en diagonale).
- Page 8 Identification des pièces et contrôles Vue de face Commandes en face avant Libellé Description Touches de fonction (pour plus d’informations, voir Utilisation du moniteur) Bouton d’alimentation (avec diode témoin) À propos de votre moniteur...
- Page 9 (cadenas de sécurité non inclus). Code-barres, numéro de Référez-vous à cette étiquette si vous devez série et étiquette de service contacter Dell pour un support technique. Orifice de rangement des Permet de ranger les câbles en les plaçant câbles dans l’orifice.
- Page 10 Connectez votre ordinateur avec un câble VGA (câble inclus, à l'exception de l'Amérique du nord et du sud). Support de montage Pour fixer la Soundbar Dell optionnelle. de la Soundbar Dell REMARQUE : Veuillez retirer la bande en plastique couvrant les encoches de montage avant d’installer la Soundbar Dell.
- Page 11 Spécifications du moniteur Modèle E2417H Type d’écran Matrice active - LCD TFT Technologie du panneau Technologie de commutation en plan Proportions 16:9 Image visible Diagonale 604,70 mm (23,8 pouces) Horizontal, zone active 527,04 mm (20,75 pouces) Vertical, zone active 296,46 mm (11,67 pouces)
- Page 12 Compatibilité de Dell Display Manager Sécurité Orifice de verrouillage de sécurité (câble de sécurité vendu séparément) * La gamme de couleurs (standard) est basée sur les normes d’essais CIE1976 (87% NTSC) et CIE1931 (72% NTSC). Spécifications de la résolution Modèle...
- Page 13 VESA, 1920 x 1080 67,5 60,0 148,5 Spécifications électriques Modèle E2417H Signaux d’entrée vidéo • Analogique RVB, 0,7 Volts +/- 5%, polarité positive à 75 ohms d’impédance d’entrée • DisplayPort 1.2, 600 mV pour chaque ligne différentielle, impédance d’entrée de 100 ohms par paire différentielle...
- Page 14 Brillant du cadre avant Cadre noir – 35 unité de brillant (max.) Caractéristiques environnementales Modèle E2417H Standards de conformité • Moniteur certifié ENERGY STAR • EPEAT d'Or enregistré aux États-Unis. L'enregistrement EPEAT varie selon les pays. Voir www.epeat.net pour le statut d'enregistrement par pays •...
- Page 15 Modes de gestion d’énergie Si vous avez une carte graphique compatible DPM™ VESA ou un logiciel installé sur votre PC, le moniteur peut automatiquement réduire sa consommation électrique lorsqu’il n’est pas utilisé. On parle alors de Mode d’économie d’énergie*. Si l’ordinateur détecte une entrée depuis le clavier, la souris ou d’autres périphériques, le moniteur reprend son fonctionnement automatiquement.
- Page 16 Ce document est uniquement informatif et reflète la performance en laboratoire. Votre produit peut fonctionner différemment, en fonction des logiciels, composants et périphériques que vous avez commandés et il n’y a aucune obligation de mettre à jour ces informations. Par conséquent, le client ne doit pas compter sur cette information pour prendre des décisions au sujet des tolérances électriques ou autres.
- Page 17 Connecteur DisplayPort Numéro Côté 20 broches du câble de broche de signal connecté ML0(p) MASSE ML0(n) ML1(p) MASSE ML1(n) ML2(p) MASSE ML2(n) ML3(p) MASSE ML3(n) MASSE MASSE AUX(p) MASSE AUX(n) MASSE PWR Retour +3,3 V DP_PWR Capacité Plug and Play Vous pouvez installer ce moniteur avec n’importe système compatible Plug and Play.
- Page 18 état fixe, ce qui est difficilement visible et n’affecte pas la qualité de l’affichage ni son utilisabilité. Pour plus d’informations sur la Qualité des moniteurs Dell et la Politique sur les pixels, voir le site de Support de Dell à l’adresse : http://www.dell.com/support/monitors.
- Page 19 Installer votre moniteur Connecter le pied REMARQUE : Le pied est détaché lorsque l’écran est livré depuis l’usine. REMARQUE : Ceci est valable pour un moniteur avec un pied. Lorsqu’un autre pied est acheté, veuillez consulter le guide d’installation du pied correspondant pour les instructions d’installation.
- Page 20 Connexion de votre moniteur MISE EN GARDE : Avant de débuter quelque procédure que ce soit de cette section, suivez les Consignes de sécurité. REMARQUE : Faites passer les câbles par l’orifice de gestion des câbles avant de les connecter. REMARQUE : Ne connectez pas tous les câbles à...
- Page 21 Organiser vos câbles Après avoir branché tous les câbles nécessaires sur votre écran et votre ordinateur, (voir Connexion de votre moniteur pour réaliser le raccordement des câbles), utilisez la rainure de gestion des câbles pour aménager soigneusement tous les câbles comme illustré...
- Page 22 Retirez l'ensemble pied du moniteur. Utilisez un tournevis long et fin pour pousser le loquet de dégagement. Après avoir libéré le loquet, séparez le pied du moniteur. Montage mural (option) (Dimensions de vis : M4 x 10 mm). Consultez les instructions accompagnant le kit de montage mural compatible VESA. Poser le panneau du moniteur sur un chiffon doux ou un coussin sur une table à...
- Page 23 Utilisation du moniteur Allumer le moniteur Appuyez le bouton pour allumer le moniteur. Utiliser les boutons du panneau avant Utilisez les boutons sur le panneau avant du moniteur pour régler les caractéristiques de l'image affichée. Quand vous utilisez ces boutons pour régler les commandes, un OSD affiche les valeurs numériques des caractéristiques que vous modifiez.
- Page 24 Utilisez le bouton MENU pour activer l’affichage à l’écran (OSD) et sélectionner le menu OSD. Voir Accès au système menus. Menu Utilisez ce bouton pour revenir au menu principal ou quitter le menu OSD principal. Quitter Utilisez le bouton Alimentation pour allumer et éteindre le moniteur.
- Page 25 Utilisation du menu affiché à l’écran (OSD) Accès au système des menus REMARQUE : Si vous accédez à un autre menu ou quittez le menu OSD après avoir modifié les paramètres, les modifications sont sauvegardées automatiquement par le moniteur. Elles sont également sauvegardées après avoir attendu que le menu OSD disparaisse.
- Page 26 REMARQUE : Le Réglage auto est disponible uniquement en cas d’utilisation du connecteur analogique (VGA). Appuyer sur les boutons pour accéder aux différentes options de configuration. En se déplaçant d’une icône à l’autre, le nom de l’option est affiché en surbrillance. Consultez le tableau suivant pour la liste complète des options disponibles pour le moniteur.
- Page 27 Réglage auto Bien que le moniteur soit reconnu par l’ordinateur au démarrage, la fonction Réglage auto optimise les paramètres d’affichage en fonction de la configuration d’installation propre à chaque utilisateur. Le Réglage auto permet au moniteur de s’adapter automatiquement au signal vidéo entrant. Après avoir utilisé la fonction Réglage auto, le réglage du moniteur peut être retouché...
- Page 28 Sélection auto Activer la fonction vous permet de rechercher les sources d’entrée disponibles. Sélectionnez l’entrée VGA en cas d’utilisation du connecteur analogique (VGA). Appuyer sur pour sélectionner la source d’entrée VGA. Sélectionnez l’entrée DP en cas d’utilisation du connecteur DisplayPort (DP). Appuyer sur pour sélectionner la source d’entrée DisplayPort.
- Page 29 Modes de Quand vous sélectionnez Modes de préréglage, vous pouvez choisir Standard, ComfortView, Multimédia, Chaud, Froid ou Couleur préréglage Perso dans la liste. • Standard : Charge les réglages par défaut du moniteur. C’est le mode de préréglage par défaut. •...
- Page 30 Affichage Utilisez Affichage pour régler l’image. Proportions Ajuste le format en Large 16:9, 4:3 ou 5:4. Position Utiliser pour ajuster la position de l’image à gauche ou à horizontale droite. La valeur minimale de réglage est « 0 » (-). La valeur maximale de réglage est «...
- Page 31 Energie LED bouton Permet d’allumer ou éteindre le voyant à diode d’alimentation pour économiser l’énergie. d'alimentation Réinit. énergie Sélectionner cette option pour rétablir les réglages d’Energie par défaut. Menu Sélectionnez cette option pour régler les paramètres de l’OSD, comme la langue affichée, la durée pendant laquelle le menu reste affiché...
- Page 32 Verrou Permet de contrôler l’accès des utilisateurs aux réglages. Lorsque Verrou est sélectionné, aucun réglage de l’utilisateur n’est autorisé. Tous les boutons sont verrouillés. REMARQUE : Fonction Déverrouiller – Seulement déverrouillage matériel (appuyez et maintenez le bouton à côté du bouton d’alimentation pendant 6 secondes).
- Page 33 DDC/CI La fonction DDC/CI (Canal de données d’affichage/Interface de commande) permet de contrôler les paramètres réglables (luminosité, équilibre des couleurs, etc.) via le logiciel d’un ordinateur. Cette fonction peut être désactivée en sélectionnant Désactivé. Activez cette fonction pour faciliter l’utilisation et améliorer les performances de votre moniteur.
- Page 34 Message d’avertissement OSD Le message d’avertissement suivant apparaîtra à l’écran indiquant que le moniteur ne prend pas en charge un mode de résolution en particulier : Cela signifie que l’écran ne peut pas se synchroniser avec le signal reçu depuis l’ordinateur.
- Page 35 Si vous ne voyez pas l’option 1920 x 1080, vous avez peut-être besoin de mettre à jour votre pilote graphique. Selon votre ordinateur, menez à bien l’une des procédures suivantes : Si vous avez un ordinateur de bureau ou portable Dell : • Allez sur http://www.dell.com/support, saisissez votre tag de service et téléchargez le dernier pilote pour votre carte graphique.
- Page 36 Si vous utilisez un ordinateur d’une marque autre que Dell (portable ou de bureau) : • Allez sur le site de support de votre ordinateur et téléchargez les derniers pilotes graphiques. • Allez sur le site de support de votre carte et téléchargez les derniers pilotes graphiques.
- Page 37 Dépannage MISE EN GARDE : Avant de débuter quelque procédure que ce soit de cette section, suivez les Consignes de sécurité. Test-Auto Votre moniteur dispose d’une fonction de test automatique qui vous permet de vérifier s’il fonctionne correctement. Si votre moniteur et votre ordinateur sont connectés correctement mais que l’écran du moniteur reste éteint, effectuez le test automatique du moniteur en suivant ces étapes : Éteignez votre ordinateur et le moniteur.
- Page 38 Si l’écran de votre moniteur n’affiche toujours aucune image après avoir suivi la procédure précédente, vérifiez votre contrôleur vidéo et votre ordinateur, puisque votre moniteur fonctionne correctement. Diagnostiques intégrés Votre moniteur a un outil de diagnostic intégré qui vous aide à déterminer si l’anomalie d’écran que vous avez est un problème inhérent à...
- Page 39 • Certains pixels allumés d’une manière permanente sont un points défaut naturel de la technologie LCD. • Pour plus d’informations sur la Qualité des moniteurs Dell et la Politique sur les pixels, voir le site de Support de Dell à l’adresse : http://www.dell.com/support/monitors. Dépannage...
- Page 40 LCD. • Pour plus d’informations sur la Qualité des moniteurs Dell et la Politique sur les pixels, voir le site de Support de Dell à l’adresse : http://www.dell.com/support/monitors. Problèmes de Image trop terne •...
- Page 41 Problèmes Mauvais • Assurez-vous que le câble vidéo reliant l’ordinateur et le intermittents fonctionnement moniteur est correctement branché et fixé. marche et arrêt • Effectuez la réinitialisation du moniteur aux paramètres du moniteur d'usine. • Effectuez la procédure de test automatique du moniteur pour déterminer si le problème intermittent se produit dans le mode de test automatique.
- Page 42 Aucun signal Pas d’image, la • Vérifiez la source du signal. Assurez-vous que l’ordinateur d’entrée diode est blanche n’est pas en mode d’économie d’énergie en déplaçant la lorsque souris ou en appuyant sur une touche du clavier. l’utilisateur • Vérifiez que le câble de signal est correctement branché. appuie sur les Rebranchez-le si nécessaire.
- Page 43 Dell. Dell offre plusieurs options de services et d’assistance téléphonique et en ligne. Leur disponibilité est différente suivant les pays et les produits, et certains services peuvent ne pas vous être offerts dans votre région.
