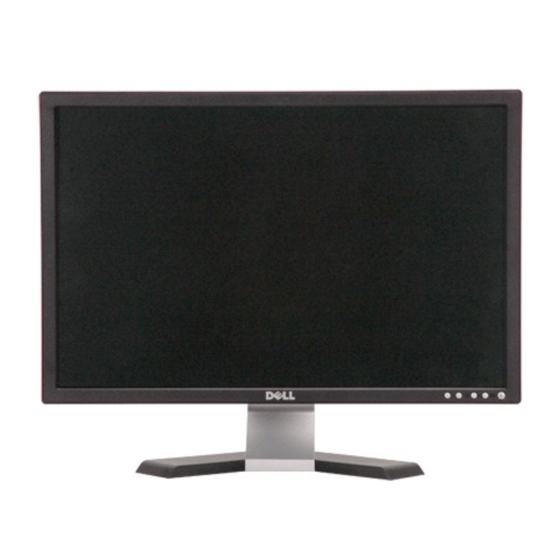

Guide de l'utilisateur pour moniteur couleur à écran plat Dell™ E248WFP
A propos de votre moniteur
Caractéristiques du produit
Identifier les composants et les commandes
Spécifications du moniteur
Fonction Plug & Play
Politique de qualité relatives aux pixels des moniteurs LCD
Consignes de maintenance
Installer Votre Ecran
Raccordement du support
Connecter Votre Ecran
Organisation des câbles
Fixation de la Soundbar au moniteur (En Option)
Retrait du support
Utilisation du moniteur
Utiliser le Panneau Frontal
Utiliser le Menu OSD
Régler la Résolution Optimale
Utiliser la SoundBar Dell (En Option)
Utilisation de l'inclinaison
Remarque, avis et attention
Certains textes de ce manuel peuvent être imprimés en gras ou en italique et accompagnés d'une icône. Ces blocs sont des remarques, des avis et des
avertissements d'attention, et ils sont utilisés comme suit :
REMARQUE : UNE REMARQUE donne une information importante qui vous permet de faire un meilleur usage de votre ordinateur.
AVIS : Ceci indique soit un dommage potentiel matériel ou une perte de données et indique comme éviter le problème.
ATTENTION : Ceci indique la potentialité d'un dommage matériel, d'une blessure corporelle ou de mort.
Certains avertissements peuvent apparaître dans des formats alternatifs et peuvent ne pas être accompagnés d'une icône. Dans ces cas, la présentation
spécifique de l'avertissement est exigée par l'autorité réglementaire.
Les informations contenues dans ce document peuvent être modifiées sans notification préalable.
© 2007–2008 Dell Inc. Tous droits réservés.
Toute reproduction strictement interdite, par quelque moyen que ce soit, sans autorisation ecrite de Dell™ Inc.
Marques déposées utilisées dans ce texte : Dell et le logo DELL sont des marques de Dell Inc ; Microsoft et Windows sont des marques ou des marques déposées de Microsoft
Corporation aux États-Unis et/ou dans d'autres pays. ENERGY STAR est une marque déposée de l'agence de protection de l'environnement américaine. En tant que partenaire
ENERGY STAR, Dell Inc. a déterminé que ce produit satisfait aux réglementations de ENERGY STAR en matière d'efficacité énergétique.
D'autres marques déposées et noms de sociétés peuvent être utilisés dans ce document pour faire référence au nom des sociétés les ayant déposés ou au nom de leurs
produits. Dell™ Inc. dément toute prétention de propriété à l'égard de marques et des noms de sociétés autres que les siens.
Modèle E248WFP
Août 2007 Rev. A02
Dépannage
Dépannage spécifique du moniteur
Problèmes courants
Problèmes spécifiques au produit
Appendice
Attention: Consignes de Sécurité
Notification FCC (Etats-Unis seulement)
Contacter Dell™
Publicité
Table des Matières
Manuels Connexes pour Dell E248WFP
Sommaire des Matières pour Dell E248WFP
- Page 1 REMARQUE : UNE REMARQUE donne une information importante qui vous permet de faire un meilleur usage de votre ordinateur. AVIS : Ceci indique soit un dommage potentiel matériel ou une perte de données et indique comme éviter le problème. ATTENTION : Ceci indique la potentialité d'un dommage matériel, d'une blessure corporelle ou de mort. Certains avertissements peuvent apparaître dans des formats alternatifs et peuvent ne pas être accompagnés d'une icône. Dans ces cas, la présentation spécifique de l'avertissement est exigée par l'autorité réglementaire. Les informations contenues dans ce document peuvent être modifiées sans notification préalable. © 2007–2008 Dell Inc. Tous droits réservés. Toute reproduction strictement interdite, par quelque moyen que ce soit, sans autorisation ecrite de Dell™ Inc. Marques déposées utilisées dans ce texte : Dell et le logo DELL sont des marques de Dell Inc ; Microsoft et Windows sont des marques ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays. ENERGY STAR est une marque déposée de l'agence de protection de l'environnement américaine. En tant que partenaire ENERGY STAR, Dell Inc. a déterminé que ce produit satisfait aux réglementations de ENERGY STAR en matière d'efficacité énergétique. D'autres marques déposées et noms de sociétés peuvent être utilisés dans ce document pour faire référence au nom des sociétés les ayant déposés ou au nom de leurs produits. Dell™ Inc. dément toute prétention de propriété à l'égard de marques et des noms de sociétés autres que les siens. Modèle E248WFP Août 2007 Rev. A02...
-
Page 2: À Propos De Votre Moniteur
Retour à la Page Sommaire À propos de votre moniteur Moniteur à écran plat Dell™ E248WFP Caractéristiques du produit Identifier les composants et les commandes Spécifications du moniteur Fonction Plug & Play Politique de qualité relatives aux pixels des moniteurs LCD Consignes de maintenance Caractéristiques du produit L’affichage à écran plat E248WFP a un affichage à cristaux liquides (LCD) à transistor à couches minces (TFT) et à matrice active. Les caractéristiques du moniteur comprennent : ■ Zone visible de l’affichage de 24 pouces (609,6 mm). ■ Résolution de 1920 x 1200, et prise en charge du plein écran pour les résolutions plus basses. ■ Angle de vision large pour permettre une visibilité depuis une position assise ou debout, ou allant d’un côté à l’autre. ■ Capacités de réglage de l’inclinaison. ■ Pied amovible et trous de montage VESA de 100 mm pour des solutions de montage flexibles. -
Page 3: Vue Arrière
Bouton d’alimentation avec diode témoin Vue arrière Vue arrière Vue arrière avec pied du moniteur Description/Utilisation Attaches de montage de la barre son Fixez la barre son Dell optionnelle. Dell Fente du cadenas de sécurité Fixez un cadenas pour sécuriser votre moniteur. Bouton de retrait du pied Appuyez pour libérer le pied. Trous de montage VESA (100 mm - Utilisez pour monter le moniteur. -
Page 4: Vue De Dessous
Vue de dessous Vue de dessous No. Description Connecteur pour cordon d’alimentation secteur Connecteur DVI Connecteur VGA Spécifications du moniteur Les sections suivantes donnent des informations sur les différents modes de gestion de l’alimentation et l’affectation des broches des différents connecteurs pour votre moniteur. Modes de gestion de l’alimentation Si votre PC est doté d’une carte graphique ou d’un logiciel compatible DPMS VESA, le moniteur peut réduire automatiquement sa consommation d’énergie lorsqu’il est au repos. Ceci est appelé le mode d’économie d’énergie. Si une entrée provenant du clavier, de la souris ou d’un autre périphérique d’entrée est détectée, le moniteur s’active automatiquement. Le tableau suivant montre la consommation d’électricité et la signalisation de la fonctionnalité d’économie automatique d’énergie : ... -
Page 5: Affectation Des Broches
Affectation des broches Connecteur VGA Numéro de Côté 15 broches du câble broche de signal connecté Vidéo-rouge Vidéo-vert Vidéo-bleu Terre Autotest Terre-R Terre-V Terre-B PC 5V/3,3V Terre-sync Terre Données DDC Sync H Sync V Horloge DDC Connecteur DVI Numéro de Côté 24 broches du câble de signal broche connecté TMDS RX2- TMDS RX2+ TMDS Terre Sans affectation Sans affectation Horloge DDC... - Page 6 TMDS Terre Sans affectation Sans affectation Alimentation +5V / +3,3V Autotest Détection connexion à chaud TMDS RX0- TMDS RX0+ TMDS Terre Sans affectation Sans affectation TMDS Terre TMDS Horloge+ TMDS Horloge- Fonction Plug & Play Vous pouvez installer le moniteur sur tout système compatible Plug & Play. Le moniteur fournit automatiquement à l’ordinateur ses données d’identification de moniteur étendues (EDID) à l’aide des protocoles de canal de moniteur de données (DDC) pour que le système puisse se configurer automatiquement et optimiser les paramètres du moniteur. S’il le désire, l’utilisateur peut sélectionner différents paramètres, mais dans la plupart des cas l’installation du moniteur est automatique. Spécifications de l’écran plat ...
-
Page 7: Électricité
Dell garantit la taille d’image et le centrage pour tous les modes prédéfinis énumérés dans le tableau suivant : Mode d’affichage Fréquence Fréquence Fréquence Polarité de synchronisation horizontale (kHz) verticale (Hz) des pixels (horizontale/verticale) (MHz) VGA, 720 x 400 31,5 70,1 28,3 VGA, 640 x 480 31,5 59,9 25,2 VESA, 640 x 480 37,5 75,0 31,5... -
Page 8: Politique De Qualité Relatives Aux Pixels Des Moniteurs Lcd
12 192 m (40 000 ft) max Au repos Dissipation thermique 259 BTU/heure (maximum) 171 BTU/heure (typique) Politique de qualité relatives aux pixels des moniteurs LCD Pendant le processus de fabrication du moniteur LCD, il n'est pas rare qu'un ou plusieurs pixels se figent dans un état fixe. Le résultat visible est un pixel fixe qui apparaît comme une tâche décolorée sombre ou brillante extrêmement minuscule. Dans presque chaque cas, ces pixels fixes sont difficiles à voir et n'amoindrissent pas la qualité d'affichage ni la capacité d'utilisation. On considère qu'un écran avec 1 à 5 pixels fixes comme normal et dans les standards de la concurrence. Pour plus d'information, voir le site de Support de Dell à : support.dell.com. Consignes de maintenance Prendre soin de votre moniteur ATTENTION : Lisez et suivez les Consignes de sécurité avant de nettoyer le moniteur. ATTENTION : Avant le nettoyage du moniteur, débranchez ce dernier de la prise ... - Page 9 Retour à la Table des Matières Appendice Moniteur couleur à écran plat Dell™ E248WFP Attention: Consignes de Sécurité Notification FCC (Etats-Unis seulement) Contacter Dell™ Attention: Consignes de Sécurité ATTENTION : L'utilisation de contrôles, réglages ou procédures autres que spécifiés dans cette documentation peut causer l'exposition à un choc, à des risques électriques, et/ou à des risques mécaniques. Lisez et suivez ces instructions lorsque en connectant et utilisant le moniteur de votre ordinateur : Pour éviter d'endommager votre ordinateur, assurez-vous que le commutateur de sélection du voltage sur l'alimentation de l'ordinateur est réglé pour correspondre à la puissance du courant alternatif (AC) de votre location : 115 volts (V)/60 hertz (Hz) dans la plupart des pays d'Amérique du Nord et du Sud ainsi que certains pays d'Extrême-Orient tels que le Japon, la ¡...
-
Page 10: Contacter Dell
512-338-4400 Contacter Dell™ Pour contacter Dell électroniquement, vous pouvez accéder aux sites Web suivants et par téléphone : Pour un support via le Web, allez à support.dell.com. Pour les clients aux États-Unis, appelez 800-W W W-DELL (800-999-3355). REMARQUE : Si vous n'avez pas de connexion Internet active, vous pouvez trouver les informations de contact, sur votre facture, bon de livraison ou catalogue produit Dell. Dell fournit plusieurs options de support et service en ligne et par téléphone. La disponibilité varie selon le pays et le produit, et certains services peuvent de ... -
Page 11: Configuration De Votre Moniteur
Retour à la page Sommaire Configuration de votre moniteur Moniteur couleur à écran plat Dell™ E248WFP Si vous disposez d'un ordinateur de bureau ou d'un ordinateur portable Dell™ avec accès à Internet Accédez au site Web http://support.dell.com, entrez votre numéro de série et télédéchargez le dernier pilote de votre carte graphique. Après avoir installé le pilote, définissez de nouveau la résolution 1920 x 1200. REMARQUE : Si vous ne pouvez pas à définir la résolution 1920 x 1200, contactez Dell™ pour plus d'informations sur les cartes graphiques qui prennent en charge cette résolution. ... - Page 12 Configuration de votre moniteur Moniteur couleur à écran plat Dell™ E248WFP Si vous ne disposez pas d'un ordinateur de bureau ou d'un ordinateur portable Dell™ ou d'une carte graphique 1. Cliquez avec le bouton droit de la souris sur le bureau, puis cliquez sur Propriétés.
-
Page 13: Utilisation Du Moniteur
Retour à la Table des Matières Utilisation du moniteur Guide de l'utilisateur pour moniteur à écran plat Dell™ E248WFP Utiliser le Panneau Frontal Utiliser le Menu OSD Régler la Résolution Optimale Utiliser la SoundBar Dell (En Option) Utilisation de l'inclinaison Utiliser le Panneau Frontal Utilisez les boutons sur le panneau frontal du moniteur pour régler les paramètres de l'image. Appuyez sur le bouton Sélection de la source d'entrée pour sélectionner entre les deux différents signaux vidéo qui peuvent être connectés à votre moniteur. Entrée VGA Entrée DVI-D Lorsque vous passez d'une source d'entrée à une autre, vous verrez les messages suivants qui indiquent la source d'entrée Sélection de la source sélectionnée. Cela peut prendre 1 ou 2 secondes pour que l'image apparaisse. -
Page 14: Utiliser Le Menu Osd
ou Le bouton Menu est utilisé pour activer l'affichage à l'écran (OSD), et quitter les menus et les sous-menus. Voir Utiliser le menu OSD Menu OSD / Sélection Utilisez ce bouton pour un accès direct au menu de commande « Luminosité » et « Contraste ». Touche spéciale de luminosité /contraste C et D Utilisez ces boutons pour régler (diminuer ou augmenter les valeurs) les paramètres dans l'OSD. Bas (-) et Haut (+) Utilisez ce bouton pour activer la configuration et le réglage automatiques. Le message suivant apparaîtra sur un écran noir lorsque le moniteur se règle automatiquement sur l'entrée courante: Ajustement automatique en cours Réglage Automatique Le bouton Réglage Auto permet au moniteur de se régler automatiquement sur le signal vidéo reçu. Après avoir effectué le 'Auto Adjustment(Réglage Auto)', vous pouvez régler votre moniteur plus précisément en utilisant les contrôles 'Pixel Clock(Horloge de pixels)' (Réglage grossier) et 'Phase' (Réglage fin) dans l'OSD. REMARQUE: Le Réglage Auto ne se produira pas si vous pressez le bouton lorsqu’il n’y a aucun signal d’entrée vidéo ou aucun câble connecté. Le bouton d'Alimentation permet d'allumer et d'éteindre l'écran. Le témoin vert indique que l'écran est en marche et complètement fonctionnel. Un témoin orange indique le mode d'économie ... - Page 15 ou Menu Principal pour l'Entrée Analogique (VGA) Menu Principal pour l'Entrée Numérique (DVI) REMARQUE: La fonction Réglage Auto est uniquement disponible si vous utilisez un connecteur analogique (VGA). 2. Appuyez sur les boutons - et + pour vous déplacer entre les différentes options de réglage. Au fur et à mesure que vous vous déplacez d'une icône à l'autre, le nom de l'option est mis en surbrillance. Voir le tableau suivant pour obtenir une liste complète de toutes les options disponibles pour le moniteur. 3. Appuyez sur le bouton MENU une fois pour activer l'option mise en surbrillance. 4. Appuyez sur les boutons - et + pour sélectionner le paramètre voulu. 5. Appuyez sur le bouton MENU pour accéder à la barre de réglage puis utiliser les boutons - et + pour effectuer les modifications en fonction des témoins dans le menu.
- Page 16 Quitter Sélectionner pour quitter le Menu Principal Luminosité / Utilisez ce menu pour activer le réglage de luminosité/contraste. Contraste Luminosité Luminosité règle la luminosité du rétroéclairage. Appuyez le bouton + pour augmenter la luminosité et appuyez le bouton - pour diminuer la luminosité (min 0 à max 100). Contraste Réglez d'abord la luminosité, puis réglez le contraste seulement si un réglage est nécessaire. Appuyez le bouton + pour augmenter le contraste et appuyez le bouton - pour diminuer le contraste (min 0 à max 100). La fonction du contraste règle le degré de différence entre l'obscurité et la clarté sur l'écran du moniteur. Réglage automatique Même si votre ordinateur reconnaît votre moniteur au démarrage, la fonction de réglage automatique optimise les réglages de l'affichage à utiliser avec vos réglages spécifiques. Sélectionnez pour activer le réglage et la configuration automatiques. Le message suivant apparaîtra sur un écran noir lorsque le moniteur se règle automatiquement sur l'entrée actuelle : Ajustement automatique en cours Le réglage automatique permet au moniteur de se régler automatiquement sur le signal vidéo reçu. Après avoir utilisé le réglage automatique, vous pouvez régler votre moniteur plus précisément en utilisant les contrôles Horloge de pixels (réglage grossier) et Phase (fin) sous Paramètres d'image. REMARQUE: Dans la plupart des cas, Automatique produit la meilleure image pour votre configuration REMARQUE : L'option AUTOMATIQUE n'est disponible que lors de l'utilisation du connecteur analogique (VGA).
- Page 17 Paramètres d'image : Horloge Pixel Les réglages Phase et Horloge pixel permettent de régler votre moniteur à votre préférence. Ces réglages sont accessibles par le biais du (grossier) menu OSD principal, en sélectionnant 'Paramètres d'image'. Phase (fin) Utilisez les boutons - et + pour régler et obtenir la meilleure qualité d'image. Si des résultats satisfaisants ne sont pas obtenus en utilisant le réglage de la Phase , utilisez Horloge pixel (grossier), puis utilisez à nouveau Phase (fin). REMARQUE : Cette fonction peut modifier la largeur de l'image sur l'écran. Utilisez la fonction Horizontal du menu Position pour centrer l'image affichée sur l'écran. REMARQUE : Horloge pixel et Phase ne sont pas disponibles lors de l'utilisation du connecteur DVI. Finesse Cette fonction peut rendre l'image plus nette ou douce.
- Page 18 Prédéfini jeux : Mode approprié pour les applications de jeux PC ; Prédéfini sRVB : Espace chromatique standard par défaut pour sRVB ; Rouge prédéfini est sélectionné pour obtenir une teinte rougeâtre. Ce paramètre de couleur est utilisé pour les applications avec des couleurs intenses (édition photographique, multimédia, films, etc.) ; Bleu prédéfini est sélectionné pour obtenir une teinte bleutée. Ce paramètre de couleur est utilisé pour les applications avec du texte (tableurs, programmation, éditeurs de texte, etc.) ; Prédéfini utilisateur : Utilisez les boutons plus et moins pour augmenter et diminuer chacune des trois couleurs (R, V, B) de manière indépendante, en incrément à un chiffre de '0' à '100'. Lorsque Vidéo est sélectionné, vous pouvez choisir Prédéfini cinéma, Prédéfini sports ou Prédéfini nature. Prédéfini cinéma : Mode approprié pour la lecture des films ; Prédéfini sports : Mode approprié pour les émissions sportives ; Prédéfini jeux : Mode approprié pour les scènes de nature. Vous pouvez ajuster la Teinte /Saturation selon votre préférence. Hue (Teinte) Cette fonction peut faire aller la couleur des images vidéo vers le vert ou le violet. Ceci est utilisé pour ajuster pour la couleur de teinte peau souhaitée. Utilisez - ou + pour ajuster la teinte de '0' à '100'. - rend la nuance de l'image vidéo verdâtre + rend la nuance de l'image vidéo violacée REMARQUE : L'ajustement de la teinte n'est disponible que pour l'entrée vidéo. Saturation Cette fonction peut ajuster la saturation de la couleur des images vidéo. Utilisez - ou + pour ajuster la saturation de '0' à '100'. (Saturation) - rend l'image vidéo plus monochrome + rend l'image vidéo plus colorée REMARQUE : L'ajustement de la saturation n'est disponible que pour l'entrée vidéo. Paramètres avancés: ...
- Page 19 Temporisation Temporisation OSD: Le menu OSD reste actif aussi longtemps qu'il est utilisé. Régler la durée d'affichage permet de fixer la durée de temps pendant laquelle le menu OSD reste actif après le dernier appui sur un bouton. Utilisez les boutons - et + pour régler le curseur par incrément de 5 secondes, allant de 5 à 60 secondes. Verrouillage Verrouillage OSD: Contrôle l'accès utilisateur aux réglages. Lorsque 'Oui' (+) est sélectionné, aucun réglage utilisateur n'est permis. Tous les boutons sont verrouillés à l'exception du bouton du menu. REMARQUE : Lorsque le menu OSD est verrouillé, l'appui sur le bouton du menu amène l'utilisateur directement au menu des réglages OSD, avec Verrouillage OSD sélectionné. Sélectionnez Non (-) pour déverrouiller et permettre l'accès utilisateur à tous les paramètres applicables. REMARQUE : Vous pouvez aussi verrouiller ou déverrouiller le menu OSD en appuyant sur le bouton Menu sans le relâcher pendant 15 secondes. Langue Sélectionnez cette option pour afficher le menu OSD en l'une des cinq langues disponibles (Anglais, Français, Espagnol, Allemand ou Japonais). REMARQUE : Cette modification n'affecte que le menu OSD. Cela n'a aucun effet sur aucun des logiciels exécutés sur l'ordinateur. Réinitialisation Permet de redonner aux options des menus OSD leurs valeurs prédéfinies à l'usine. usine : Quitter Sélectionnez cette option pour quitter le menu Réinitialisation aux paramètres usine sans réinitialiser aucune des options du menu OSD. Paramètres de Permet de redonner aux paramètres de position de l'image leurs valeurs usine d'origine. position uniquement Paramètres de Permet de redonner aux paramètres Rouge, Vert et Bleu leurs valeurs usine d'origine et d'avoir l'option Prédéfini normal pour le réglage par couleur uniquement défaut. ...
-
Page 20: Messages D'avertissement De L'osd
1 : Détection auto (Entrée analogique) 1 : Détection auto (Entrée numérique) Impossible d'utiliser ce mode d'affichage Impossible d'utiliser ce mode d'affichage Résolution optimale 1920 x1200 60Hz Résolution optimale 1920 x1200 60Hz 2. Entrée analogique 3. Entrée numérique Impossible d'utiliser ce mode d'affichage Impossible d'utiliser ce mode d'affichage Résolution optimale 1920 x1200 60Hz Résolution optimale 1920 x1200 60Hz Cela signifie que l'écran ne peut pas se synchroniser avec le signal reçu depuis l 'ordinateur. Le signal est soit trop élevé soit trop faible pour que l'écran puisse l'utiliser. Voir Spécifications pour connaître les limites des fréquences Horizontale et Verticale utilisables par ce moniteur. Le mode recommandé est de 1920 x1200 @ 60Hz. REMARQUE: La boîte de dialogue flottante 'Dell - vérification avec la fonction de test automatique' apparaîtra à l'écran si le moniteur ne peut pasdétecter de signal vidéo. ... -
Page 21: Réglage De La Résolution Optimale
Si vous ne voyez pas l'option 1920 x1200, vous avez peut-être besoin de mettre à jour votre pilote graphique. Selon votre ordinateur, menez à bien l'une des procédures suivantes. Si vous avez un ordinateur de bureau ou portable Dell : Allez sur support.dell.com, tapez votre numéro de service et téléchargez le dernier pilote pour votre carte graphique. ¡ Si vous utilisez un ordinateur d'une marque autre que Dell (portable ou de bureau) : Allez zur le site d'assistance de votre ordinateur et téléchargez les derniers pilotes graphiques. ¡ Allez sur le site web de votre carte graphique et téléchargez les derniers pilotes graphiques. ¡... -
Page 22: Utilisation De L'inclinaison
Connecteurs pour écouteurs Utilisation de l'inclinaison Avec le piédestal intégré, vous pouvez incliner le moniteur pour l'angle d'affichage le plus confortable. Retour à la page Table des matières... - Page 23 : Si vous disposez d'un ordinateur de bureau ou d'un ordinateur portable Dell™ avec un accès Internet. Si vous ne disposez pas d'un ordinateur de bureau ou d'un ordinateur portable Dell™ ou d'une carte graphique. Retour à la page Sommaire...
- Page 24 Moniteur couleur à écran plat Dell™ E248WFP Guide de l'utilisateur l'affichage à 1920 x 1200 (optimale) sont sur le CD Les informations contenues dans ce document peuvent être modifiées sans notification préalable. © 2007–2008 Dell™ Inc. Tous droits réservés. Toute reproduction strictement interdite, par quelque moyen que ce soit, sans autorisation ecrite de Dell™ Inc. Marques déposées utilisées dans ce texte : Dell et le logo DELL sont des marques de Dell Inc ; Microsoft et Windows sont des marques ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays. ENERGY STAR est une marque déposée de l'agence de protection de l'environnement américaine. En tant que partenaire ENERGY STAR, Dell Inc. a déterminé que ce produit satisfait aux réglementations de ENERGY STAR en matière d'efficacité énergétique. D'autres marques déposées et noms de sociétés peuvent être utilisés dans ce document pour faire référence au nom des sociétés les ayant déposés ou au nom de leurs produits. Dell™ Inc. dément toute prétention de propriété à l'égard de marques et des noms de sociétés autres que les siens. Modèle E248WFP Août 2007 Rev. A02...
-
Page 25: Installer Votre Ecran
Retour à la Page Sommaire Installer Votre Ecran Moniteur couleur à écran plat Dell™ E248WFP Raccordement du support Connecter Votre Ecran Organisation des câbles Fixation de la Soundbar au moniteur (En Option) Retrait du support Raccordement du support REMARQUE : Le pied est détaché lors de la livraison du moniteur depuis l'usine. Placez le support sur une surface plane et procédez comme suit pour fixer le pied du moniteur : 1. Faites correspondre la rainure à l'arrière du moniteur avec les deux onglets sur le haut du pied. 2. Abaissez le moniteur afin que la zone de montage du moniteur s'insère ou se verrouille sur le pied. Connecter Votre Ecran MISE EN GARDE : Avant de débuter quelque procédure que ce soit de cette section, suivez les consignes de sécurité. -
Page 26: Organisation Des Câbles
Connexion du câble VGA bleu REMARQUE : Les images ne sont utilisées que dans des buts d'illustration. L'apparence de l'ordinateur peut varier. Après avoir terminé la connexion du câble DVI/VGA, suivez la procédure ci-dessous pour terminer l'installation du moniteur : Connectez les câbles d'alimentation pour votre ordinateur et votre moniteur dans une prise proche. Allumez le moniteur et l'ordinateur. Si votre ordinateur affiche une image, l'installation est terminée. S'il n'affiche pas d'image, voir Résolution des problèmes. Utilisez le trou de gestion des câbles sur le pied du moniteur pour organiser les câbles. Organisation des câbles Après avoir branché tous les câbles nécessaires à votre moniteur et à votre ordinateur (voir Connexion de votre moniteur pour le branchement des câbles), passez proprement les câbles dans le support de câbles comme indiqué ci-dessus. Fixation de la Soundbar au moniteur... -
Page 27: Retrait Du Support
1. À l'arrière du moniteur, fixez la Soundbar en alignant les deux plots avec les deux bagues le long de la partie inférieure du moniteur. 2. Faites glisser la Soundbar vers la gauche jusqu'à ce qu'elle soit en place. 3. Reliez la Soundbar à l'adaptateur secteur. 4. Branchez l'adaptateur secteur sur une prise proche. 5. Insérez la mini prise stéréo verte sortant de la Soundbar dans la prise de sortie audio de votre ordinateur. AVERTISSEMENT: Ne pas utiliser de périphérique autre que la Soundbar Dell. REMARQUE : Connecteur d'alimentation de la Soundbar - La sortie 12V CC sert uniquement à la Soundbar optionnelle. Retrait du support Après avoir placé le panneau du moniteur sur un chiffon doux ou sur un coussin, appuyez et maintenez le bouton de retrait de l'écran LCD enfoncé, puis retirez le support. REMARQUE : Pour éviter des éraflures sur l'écran LCD lors du retrait du support, assurez-vous que le moniteur est placé sur une surface propre. Retour à la Page Sommaire ... -
Page 28: Dépannage
Retour à la Page Sommaire Dépannage Moniteur couleur à écran plat Dell™ E248WFP Dépannage spécifique du moniteur Problèmes courants Problèmes spécifiques au produit ATTENTION : Avant de commencer une quelconque procédure dans cette section, consultez les Consignes de sécurité. Dépannage spécifique du moniteur Fonction de test automatique (STFC) Votre moniteur dispose d'une fonction de test automatique qui vous permet de vérifier si tout fonctionne correctement. Si votre moniteur et votre ordinateur sont connectés correctement mais que le moniteur reste éteint, effectuez la procédure de test automatique du moniteur en respectant les étapes suivantes : 1. Éteignez votre ordinateur et votre moniteur. 2. Débranchez le câble vidéo à l'arrière de l'ordinateur. Pour garantir le bon fonctionnement du test automatique, débranchez les câbles analogiques (connecteur bleu) à l'arrière de l'ordinateur. 3. Allumez le moniteur. La boîte de dialogue flottante " Dell - le contrôle de la fonction d'autodiagnostic" (contre un arriere-plan noir) à l'écran doit apparaitre dans le cas ou le moniteur ne peut pas détecter le signal vidéo mais il fonctionne correctement. En mode d'auto-test, la LED d'alimentation reste au vert. Suivant la source d'entrée sélectionnée, une des boites de dialogue suivantes apparaît également. ou 4. Cette boîte de dialogue apparaît également lors d'un fonctionnement système normal si le câble vidéo est déconnecté ou endommagé. 5. Éteignez votre moniteur et reconnectez le câble vidéo, puis allumez votre ordinateur et votre moniteur. Si l'écran de votre moniteur reste vide après avoir effectué la procédure précédente, vérifiez votre contrôleur vidéo et l'ordinateur, parce que votre moniteur fonctionne correctement. - Page 29 Ajustez les valeurs de Phase et de Horloge pixel via le menu OSD. déchiré Effectuez la procédure de test automatique du moniteur pour déterminer si l'écran reste brouillé en mode de test automatique. Recherchez d'éventuelles broches tordues ou endommagées sur le connecteur du câble vidéo. Redémarrez l'ordinateur en mode sans échec. Problèmes relatifs Signes N'effectuez aucune procédure de dépannage. à la sécurité visibles de Contacter Dell immédiatement. fumée ou d'étincelles Problèmes Mauvais Vérifiez l'état de la connexion aux deux extrémités du câble vidéo. intermittents fonctionnement Réinitialisez le moniteur aux paramètres de l'usine. de la Effectuez la procédure de test automatique du moniteur pour déterminer si le problème commande intermittent se produit en mode de test automatique.
-
Page 30: Problèmes Spécifiques Au Produit
L'entrée auto Impossible Dans le mode « Auto détecter », si un des signaux, DVI ou VGA, est perdu (ou le câble est bascule à une déconnecté), l'affichage basculera automatiquement à l'autre source d'entrée si un signal est autre source sélectionner présent. la source d'entrée Problèmes spécifiques au produit SYMPTÔMES SPÉCIFIQUES QUE SE PASSE-T-IL SOLUTIONS POSSIBLES Image à l'écran est trop petite L'image est centrée à l'écran, mais elle n'occupe Réinitialisez le moniteur sur « All Settings pas complètement la zone d'affichage disponible » (Tous les réglages) Impossible de régler le moniteur L'OSD ne s'affiche pas à l'écran Éteignez le moniteur et débranchez le câble via les boutons de la face avantl d'alimentation, puis rebranchez le câble et ...
