ERA F
Gruppo bruciatore pilota
3
5
8

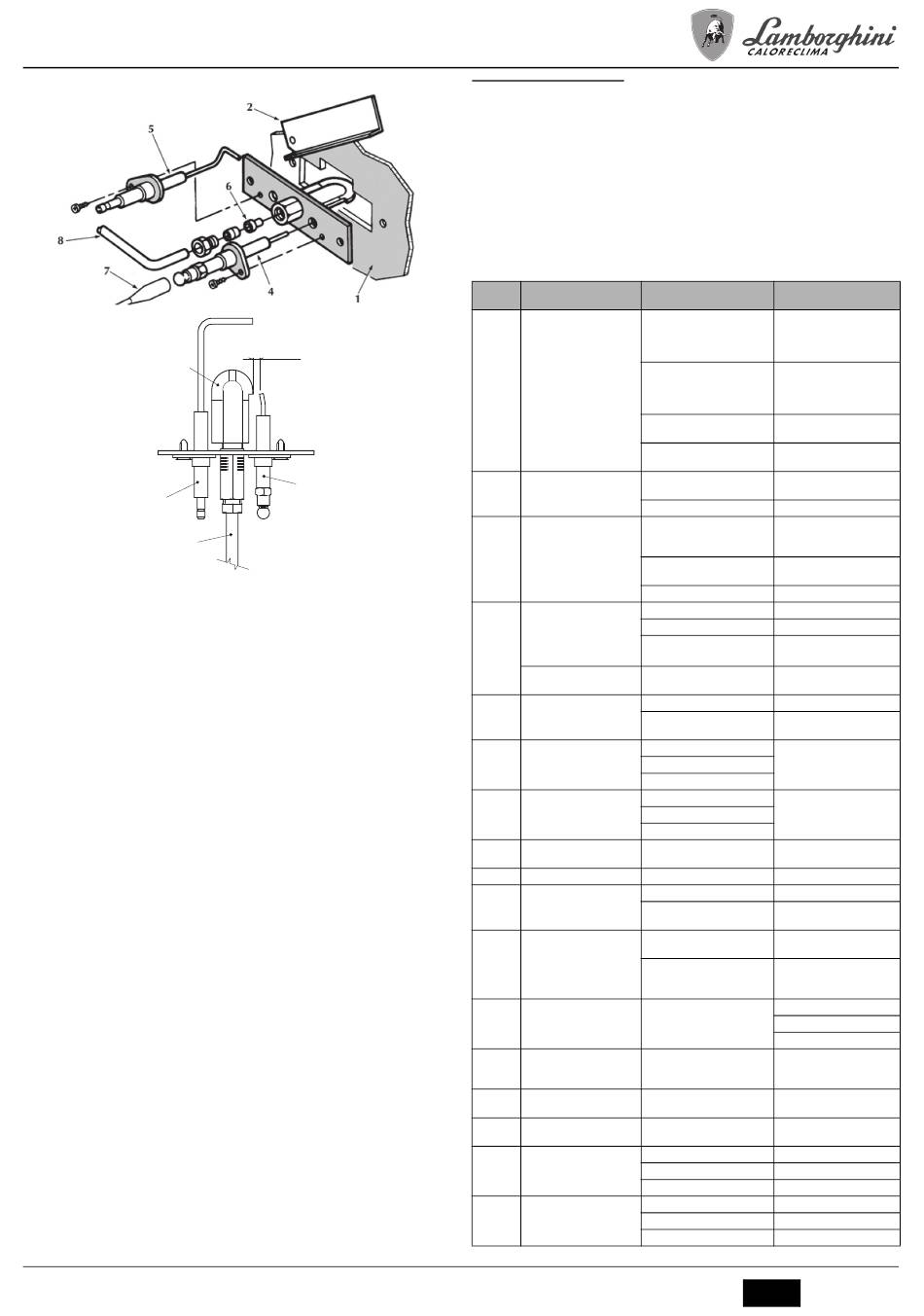

fig. 21 - Bruciatore pilota
1
Porta camera di combustione
2
Portellino spia
3
Bruciatore pilota
4
Elettrodo di accensione
5
Elettrodo di rilevazione
6
Ugello pilota
7
Cavo per alta tensione
8
Tubetto di alimentazione gas
3 ÷ 4 mm
4
cod. 3541O210 - Rev. 01 - 03/2018
4.4 Risoluzione dei problemi
Diagnostica
La caldaia è dotata di un avanzato sistema di autodiagnosi. Nel caso di un'anomalia alla
caldaia, il display lampeggia insieme al simbolo anomalia (part. 22 - fig. 1) indicando il
codice dell'anomalia.
Vi sono anomalie che causano blocchi permanenti (contraddistinte con la lettera "A"):
per il ripristino del funzionamento è sufficiente premere il tasto RESET (part. 8 - fig. 1)
per 1 secondo oppure attraverso il RESET del cronocomando remoto (opzionale) se in-
stallato; se la caldaia non riparte è necessario risolvere prima l'anomalia.
Altre anomalie causano blocchi temporanei (contraddistinte con la lettera "F") che ven-
gono ripristinati automaticamente non appena il valore rientra nel campo di funziona-
mento normale della caldaia.
Tabella. 2 - Lista anomalia
Codice
Anomalia
Possibile causa
anomalia
Mancanza di gas
Anomalia elettrodo di rivelazione/
Mancata accensione del
A01
accensione
bruciatore
Valvola gas difettosa
Potenza di accensione troppo
bassa
Anomalia elettrodo
Segnale fiamma presente con
A02
bruciatore spento
Anomalia scheda
Sensore riscaldamento danneg-
giato
Intervento protezione sovra-
A03
temperatura
Mancanza di circolazione d'acqua
nell'impianto
Presenza aria nell'impianto
Intervento del termostato fumi
Contatto termostato fumi aperto
(dopo l'intervento del termostato
Cablaggio interrotto
fumi, il funzionamento della cal-
Camino non correttamente dimen-
daia viene impedito per 20
F04
sionato oppure ostruito
minuti)
Ponticello morsetti 12-13 non colle-
Anomalia cablaggio
gato
Bassa pressione nell'impianto gas Verificare la pressione dal gas
Mancanza fiamma dopo fase di
A06
Taratura pressione minima brucia-
accensione
tore
Sensore danneggiato
F10
Anomalia sensore di mandata 1
Cablaggio in corto circuito
Cablaggio interrotto
Sensore danneggiato
F14
Anomalia sensore di mandata 2
Cablaggio in corto circuito
Cablaggio interrotto
Tensione di alimentazione infe-
F34
Problemi alla rete elettrica
riore a 170V.
F35
Frequenza di rete anomala
Problemi alla rete elettrica
Impianto scarico
Pressione acqua impianto non
F37
Pressostato acqua non collegato o
corretta
danneggiato
Sonda danneggiata o corto circuito
cablaggio
F39
Anomalia sonda esterna
Sonda scollegata dopo aver attivato
la temperatura scorrevole
Pressione acqua impianto non
F40
Pressione troppo alta
corretta
A41
Posizionamento sensori
Sensore mandata staccato dal tubo
Anomalia sensore riscalda-
F42
Sensore danneggiato
mento
Anomalia sensore di pressione
F47
Cablaggio interrotto
acqua impianto
Anomalia cablaggio valvola gas
A48
Anomalia valvola gas
Valvola gas difettosa
Anomalia alla scheda
Anomalia cablaggio valvola gas
A49
Anomalia valvola gas
Valvola gas difettosa
Anomalia alla scheda
Soluzione
Controllare che l'afflusso di gas
alla caldaia sia regolare e che sia
stata eliminata l'aria dalle tuba-
zioni
Controllare il cablaggio dell'elet-
trodo e che lo stesso sia posizio-
nato correttamente e privo di
incrostazioni
Verificare e sostituire la valvola a
gas
Regolare la potenza di accen-
sione
Verificare il cablaggio dell'elet-
trodo di ionizzazione
Verificare la scheda
Controllare il corretto posiziona-
mento e funzionamento del sen-
sore di riscaldamento
Verificare il circolatore
Sfiatare l'impianto
Verificare il termostato
Verificare il cablaggio
Sostituire la canna fumaria
Verificare il cablaggio
Verificare le pressioni
Verificare il cablaggio o sostituire
il sensore
Verificare il cablaggio o sostituire
il sensore
Verificare l'impianto elettrico
Verificare l'impianto elettrico
Caricare impianto
Verificare il sensore
Verificare il cablaggio o sostituire
il sensore
Ricollegare la sonda esterna o
disabilitare la temperatura scorre-
vole
Verificare l'impianto
Controllare la valvola di sicurezza
Controllare il vaso di espansione
Controllare il corretto posiziona-
mento e funzionamento del sen-
sore di riscaldamento
Sostituire il sensore
Verificare il cablaggio
Controllare il cablaggio
Sostituire la valvola gas
Sostituire la scheda
Controllare il cablaggio
Sostituire la valvola gas
Sostituire la scheda
