Allumage
Ouvrir les vannes d'arrêt du combustible.
Mettre l'appareil sous tension.
Pendant les 120 secondes qui suivent, l'afficheur visualise FH (cycle de purge de l'air du
circuit de chauffage).
Pendant les 5 premières secondes, l'afficheur visualise également la version du logiciel
de la carte.
Une fois que FH a disparu. la chaudière est prête à fonctionner automatiquement chaque
fois que l'on prélève de l'eau chaude sanitaire ou en présence d'une demande de la part
du thermostat d'ambiance.
Si après avoir exécuté correctement les manœuvres d'allumage, les brûleurs
A
ne s'allument pas et l'afficheur visualise le message A01, attendre environ 15
secondes et enfoncer le bouton RESET. Une fois que les conditions normales
de fonctionnement ont été rétablies, l'unité de contrôle répétera le cycle d'allu-
mage. Si après la seconde tentative, les brûleurs ne s'allument pas, consulter
le paragraphe "Dépannage".
Au cas où l'alimentation électrique vers la chaudière venait à manquer, alors
A
que celle-ci est en fonctionnement, les brûleurs s'éteindront et se rallumeront
automatiquement dès le rétablissement de la tension du secteur.
Vérifications en cours de fonctionnement
•
S'assurer de l'étanchéité des circuits combustible et eau.
•
Contrôler l'efficacité de la cheminée et des conduits de fumée pendant le fonction-
nement de la chaudière.
•
Vérifier que la circulation d'eau entre la chaudière et l'installation s'effectue correcte-
ment.
•
Vérifier si l'allumage de la chaudière se fait correctement, en effectuant plusieurs
essais d'allumage et d'extinction.
•
S'assurer que la consommation de combustible indiquée par le compteur corre-
sponde à celle qui est indiquée dans le tableau des caractéristiques techniques
cap. 5.3.
•
Contrôler que le débit d'eau chaude sanitaire correspond à celui du t indiqué dans
le tableau des caractéristiques techniques : ne pas se fier à des mesures empiri-
ques. La mesure doit être faite en utilisant les instruments prévus à cet effet en un
point proche de la chaudière, en tenant compte des dispersions thermiques des ca-
nalisations.
4.3 Entretien
B
Les opérations suivantes sont strictement réservées à des techniciens qualifiés
disposant de toutes les compétences requises.
Contrôle saisonnier de la chaudière et de la cheminée
Il est conseillé de faire effectuer au moins une fois par an les vérifications suivantes sur
l'appareil :
•
Les dispositifs de commande et de sécurité (vanne gaz, thermostats, etc.) doivent
fonctionner correctement.
•
Les conduits de fumée doivent être propres et ne présenter aucun obstacle.
•
Les installations de gaz et d'eau doivent être parfaitement étanches.
•
Le brûleur et le corps de chaudière doivent être parfaitement propres. Suivre les in-
structions du paragraphe suivant.
•
Les électrodes doivent être libres de toute incrustation et positionnées correctement
(voir fig. 21).
•
La pression de l'eau dans l'installation à froid doit être d'environ 1 bar ; si ce n'est
pas le cas, ramener la pression à cette valeur.
•
Le vase d'expansion doit être chargé.
•
La charge et la pression de gaz doivent correspondre aux valeurs indiquées dans
les tableaux des caractéristiques techniques correspondants.
•
Les pompes de circulation ne doivent pas être bloquées.
Ouverture du panneau avant
Pour ouvrir le panneau avant de la chaudière, voir la séquence indiquée fig. 18.
B
Avant d'effectuer une quelconque opération à l'intérieur de la chaudière, la met-
tre hors tension et fermer le robinet du gaz en amont.

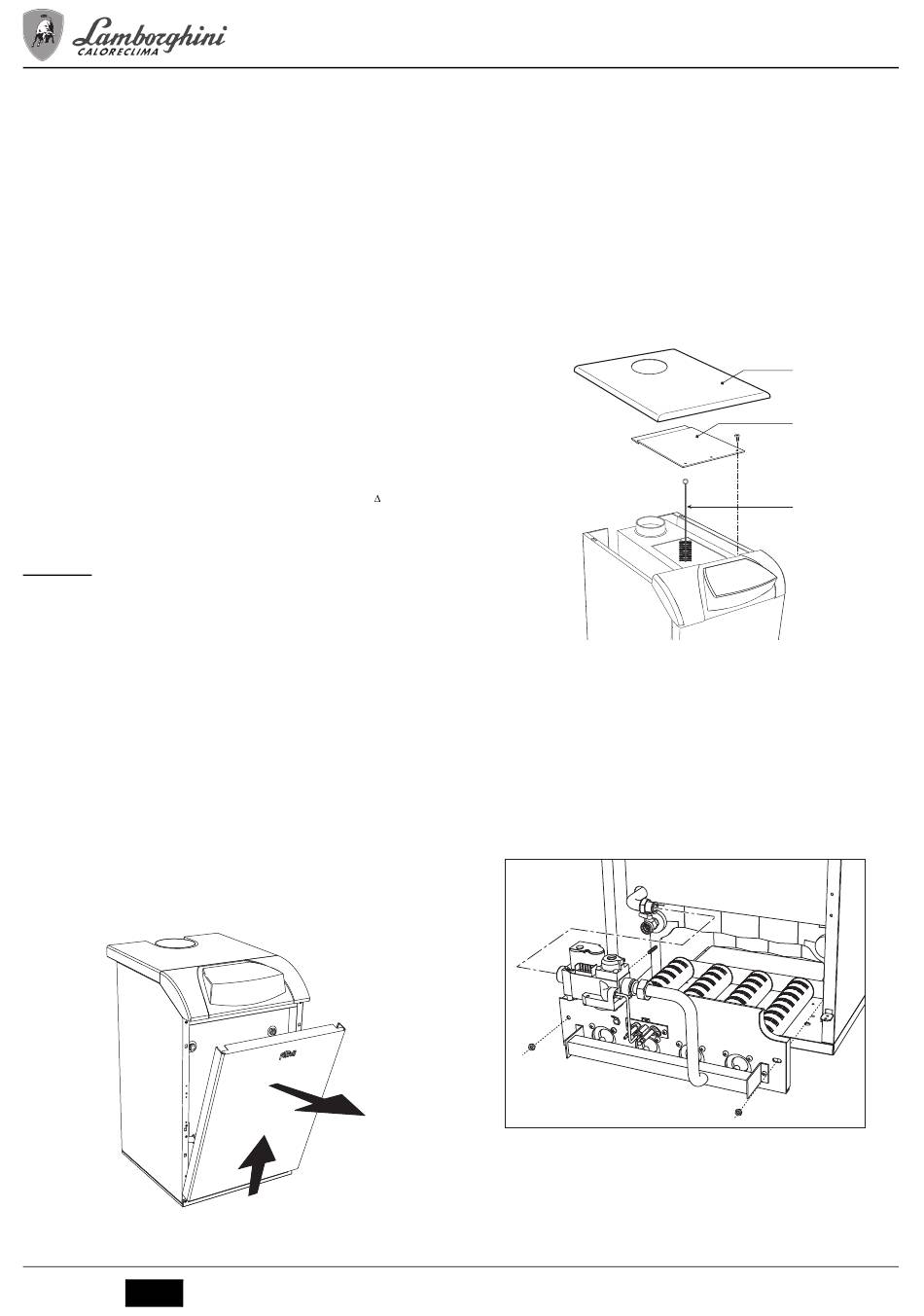

fig. 18 - Ouverture du panneau avant
38
FR
1
2
cod. 3541O210 - Rev. 01 - 03/2018
B
Avant d'effectuer une quelconque opération à l'intérieur de la chaudière,
la mettre hors tension et fermer le robinet du gaz en amont
Propreté de la chaudière et de la cheminée
Pour assurer un bon état de propreté de la chaudière (fig. 19)
•
Fermer le robinet des gaz en amont de la chaudière et débrancher l'alimentation
électrique de l'appareil.
•
Ôter le panneau avant de la chaudière.
•
Soulever le couvercle du manteau en exerçant une pression de bas en haut
•
Enlever l'isolant monté au-dessus de l'antirefouleur
•
Ôter la plaque de fermeture de la chambre des fumées.
•
Démonter le groupe des brûleurs (voir paragraphe suivant)
•
Nettoyer de haut en bas à l'aide d'un écouvillon.
•
Nettoyer à l'aide d'un aspirateur les conduits d'évacuation des produits de combu-
stion entre les éléments en fonte du corps de chaudière.
•
Remonter soigneusement les pièces précédemment démontées et contrôler l'étan-
chéité du circuit du gaz et des conduits de combustion.
•
Pendant les opérations de nettoyage, veiller à ne pas endommager la sonde du
thermostat des fumées, montée sur la partie arrière de la chambre des fumées.
fig. 19 - Nettoyage de la chaudière
1
Couvercle du manteau
2
Plaque de fermeture de la chambre de fumées
3
Écouvillon
Démontage et nettoyage du groupe des brûleurs
Pour enlever le groupe des brûleurs, procéder comme suit :
•
Couper le courant et l'arrivée des gaz en amont de la chaudière ;
•
Dévisser la rondelle fixant le tuyau d'arrivée du gaz en amont de la vanne à gaz ;
•
Dévisser les deux écrous fixant la porte de la chambre de combustion aux éléments
en fonte de la chaudière (fig. 20)
•
Déposer l'ensemble des brûleurs et la porte de la chambre de combustion.
Il est maintenant possible de contrôler et de nettoyer les brûleurs principaux et le brûleur pi-
lote. Il est recommandé de n'utiliser, pour le nettoyage des brûleurs et des électrodes, qu'une
brosse non métallique ou de l'air comprimé, à l'exclusion de tout produit chimique.
fig. 20 - Démontage des brûleurs
ERA F D
1
2
3
