4.1.1 Dimensions
199 (7.83)

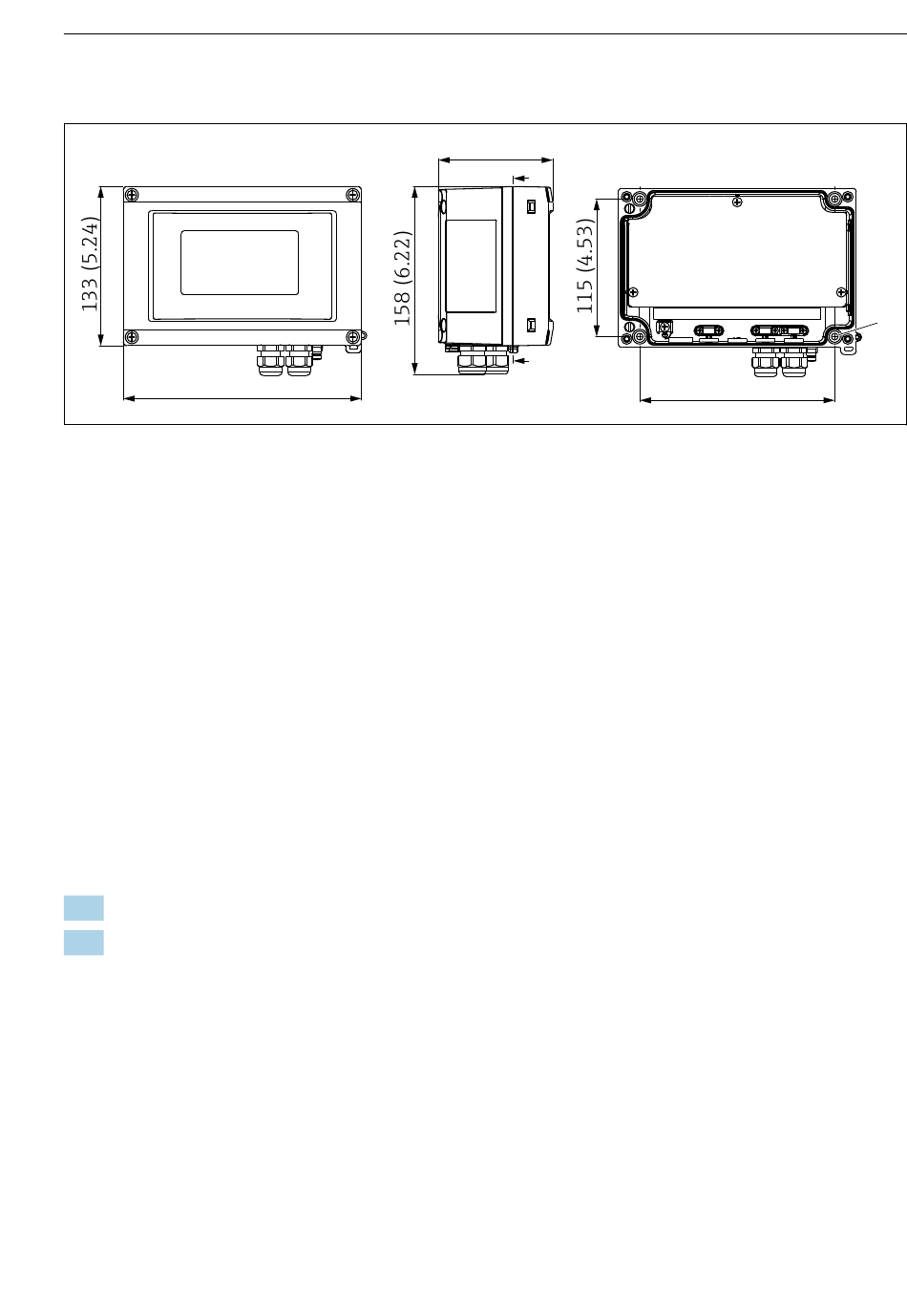

 1 Dimensions de l' a fficheur de terrain ; dimensions en mm (in)
1 Perçage pour montage mural direct ou sur plaque de montage avec 4 vis de ⌀ 5 mm (0,2 in)
4.1.2 Emplacement de montage
Les informations sur les conditions requises à l' e mplacement de montage (comme la
température ambiante, l' i ndice de protection, la classe climatique, etc.) pour pouvoir monter
correctement l' a ppareil sont fournies dans la section "Caractéristiques techniques" du manuel
de mise en service.
4.2 Montage de l'appareil de mesure
L' a ppareil peut être monté directement sur le mur →  9 ou le support de montage
optionnel peut être utilisé pour un montage mural et sur tube →  9.
4.2.1 Montage mural direct
Procéder comme suit pour monter l' a ppareil directement sur le mur :
1. Percer 4 trous
2. Fixer l' a ppareil sur le mur à l' a ide de 4 vis (⌀ de 5 mm (0,2 in)).
4.2.2 Montage sur tube
Le support de montage est adapté pour les tubes d' u n diamètre compris entre 1" et 5". Le kit de
montage comprend une plaque de montage (pos. 1), 2 bornes (pos. 2) et 4 vis (pos. 3).
Procéder comme suit pour monter l' a ppareil sur un tube :
