Information technique

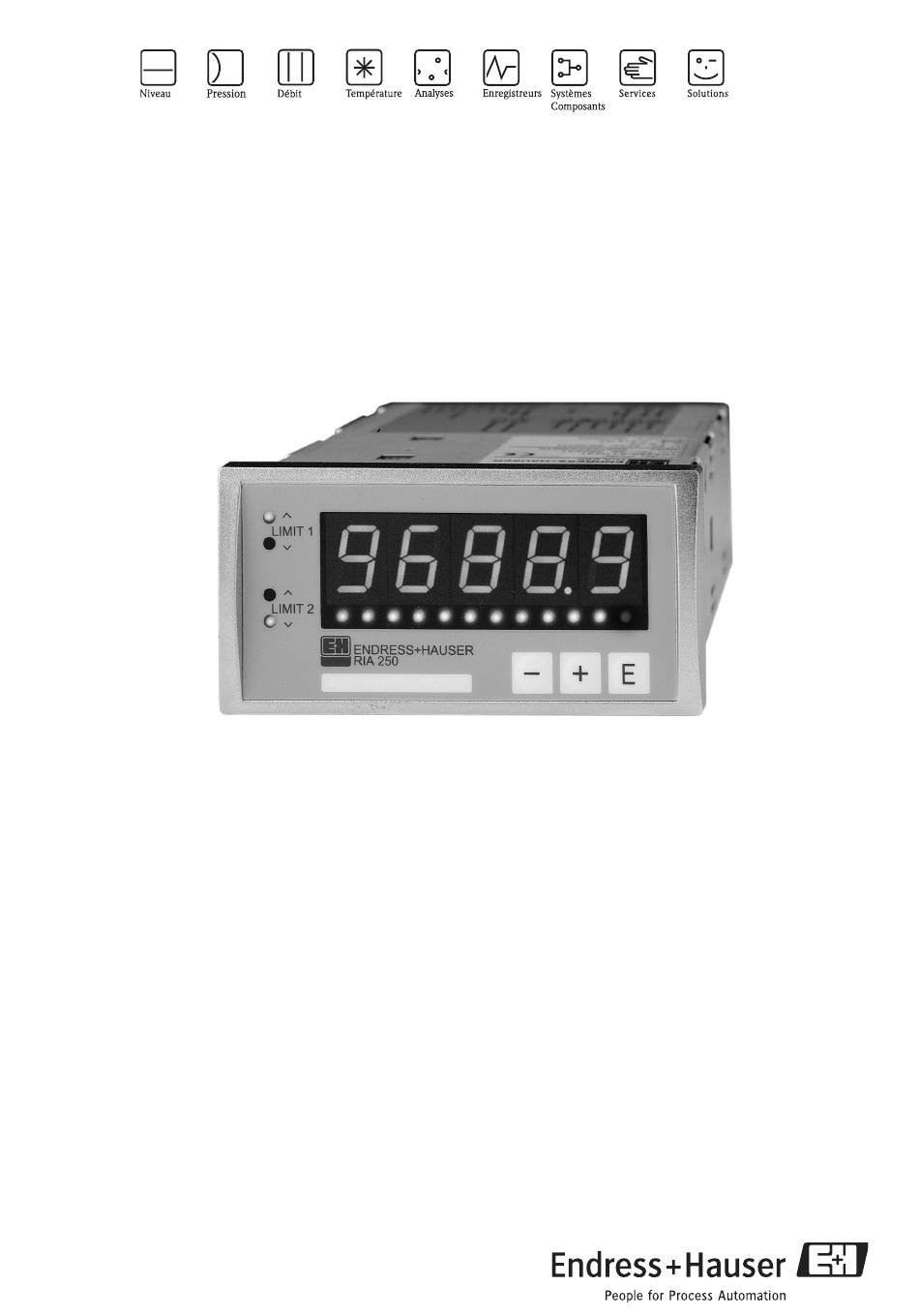

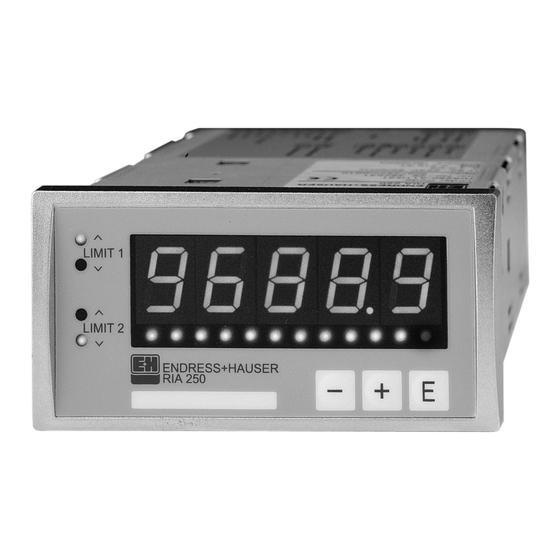

RIA250
Indicateur de process
Indicateur multifonctionnel 1 voie avec entrée universelle,
alimentation de transmetteur, surveillance de seuil et sortie
analogique
Domaines d'application
• Construction d'installations et d'appareils
• Salles de contrôle et armoires électriques
• Equipements de laboratoires
• Affichage et surveillance de température
• Enregistrement et surveillance des données de process
• Commande de process
• Adaptation et conversion de signaux
TI060R/14/fr/12.07
Principaux avantages
• Tous les signaux de mesure usuels peuvent être
raccordés directement (tension et courant bipolaires,
thermocouples, thermorésistances)
• Représentation numérique des valeurs mesurées avec
bargraph
• Surveillance des seuils avec deux contacts inverseurs
• Mise à l'échelle de la sortie analogique courant et
tension
• Alimentation de transmetteur intégrée pour
l'alimentation des capteurs raccordés
• Interface RS232 pour le paramétrage et la visualisation
• Certificats :
4 â Ó
Publicité
Table des Matières
Manuels Connexes pour Endress+Hauser RIA250
Sommaire des Matières pour Endress+Hauser RIA250
- Page 1 Information technique RIA250 Indicateur de process Indicateur multifonctionnel 1 voie avec entrée universelle, alimentation de transmetteur, surveillance de seuil et sortie analogique Domaines d'application Principaux avantages • Construction d'installations et d’appareils • Tous les signaux de mesure usuels peuvent être •...
-
Page 2: Description De Fonctions
à tracé continu. Linéarisation Jusqu'à max. 32 points de linéarisation. L'indicateur RIA250 dispose d'une fonction de linéari- sation interne. L'utilisateur a ainsi la possibilité de décrire des rapports fonctionnels entre le signal d'entrée et la valeur affichée. Les points de référence sont entrés directement à... -
Page 3: Grandeurs D'entrée
Sortie analogique en option L'indicateur RIA250 est équipé en option d'une sortie analogique performante. L'émission du signal est propor- tionnelle à la valeur mesurée affichée, le bargraph reproduit qualitativement l’écart du signal. Principales caractéristiques : •... -
Page 4: Raccordement Électrique
+/- 100 mV Entrée tension +/- 10V, 0...1V, 0...10V Entrée courant +/- 20 mA, 0/4...20 mA Thermocouple Thermorésistance 2 fils 3 fils 4 fils Occupation des bornes RIA250 Tension d'alimentation 90...250 VAC, 50/60 Hz Option : 18...36 VDC, 20...28 VAC 50/60Hz Endress+Hauser... -
Page 5: Précision De Mesure
RIA250 Consommation 11,5 VA (90...250 VAC) 5,5 VA (18...36 VDC; 20-28 VAC) Précision de mesure Ecart de mesure Tension 0,05% de la fin d'échelle Dérive de température, 0,01% / 10K modification de température ambiante Courant 0,05% de la fin d'échelle Dérive de température, 0,01% / 10K modification de température ambiante... - Page 6 RIA250 Classe climatique Selon EN 60654-1 classe B2 Protection NEMA 4x, IP 65 face avant; NEMA 1, IP 20 bornes de raccordement Emissivité Selon EN 55011 groupe 1, classe A Selon EN 61010-1 classe 1, catégorie de surtension II, protection contre les surtensions côté installation ≤ 10 A Sécurité...
-
Page 7: Niveau D'affichage Et De Commande
Interface RS232, au dos de l'appareil, embase 3,5 mm ® L'indicateur RIA250 peut être paramétré aisément via l'interface RS 232 et le logiciel PC ReadWin 2000. Une ® aide en ligne permet un réglage sûr et simple. Le progiciel ReadWin 2000 et le câble interface sont disponibles... -
Page 8: Informations À La Commande
Point de mesure (TAG), papier ⇐ Référence RIA250- Documentation complémentaire • Composants système - Indicateurs de terrain et pour armoire électrique, séparateurs, transmetteurs de process et parafoudre : FA016K • Manuel de mise en service ’Indicateur de process RIA250’ : BA107R TI060R/14/fr/12.07 FM+SGML6.0 ProMoDo...
