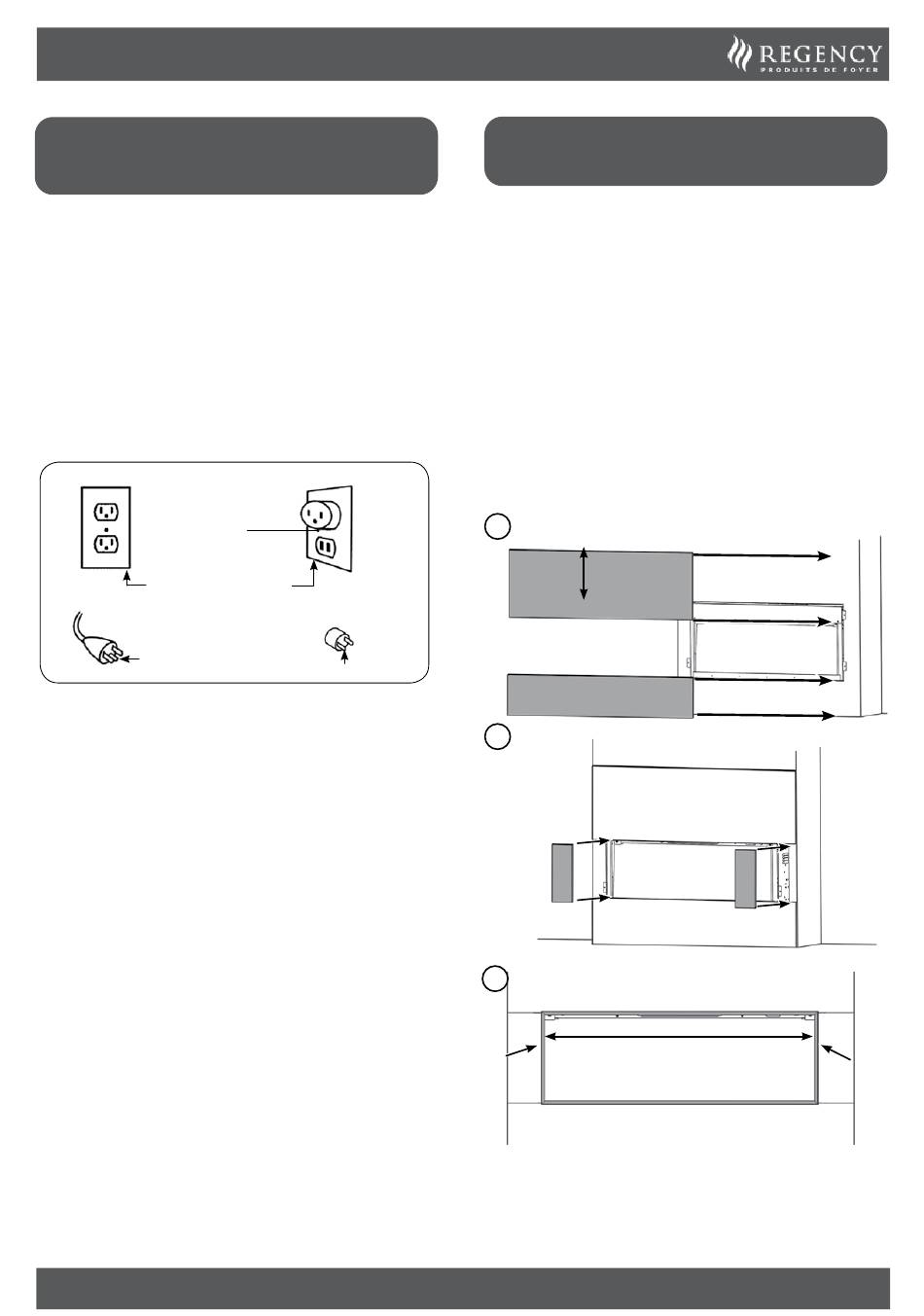

BRANCHEMENT DU CORDON
D'ALIMENTATION À L'APPAREIL
L'appareil est fourni avec une fiche à trois broches et un câble de 72 po qui
est inclus dans le kit d'emballage, qui devra être modifié pour être câblé.
Remarque : l'appareil doit être branché dans une prise à 3 broches
exposée et accessible. Ne couper en aucun cas la mise à la terre de
la fiche à trois broches.
Cet appareil est destiné à être utilisé sur 120 volts seulement. Le
cordon est muni d'une fiche comme indiqué en (A). Un adaptateur
tel que celui illustré en (C) est disponible pour connecter des fiches
de mise à la terre à trois lames à des prises à deux fentes. La cosse
de masse verte qui sort de l'adaptateur doit être reliée à une terre
permanente telle qu'une boîte de sortie correctement mise à la terre.
L'adaptateur ne doit pas être utilisé si une prise de terre à trois
fentes n'est pas disponible.
Méthodes de mise
Grounding Methods
à la terre
Vis métallique
Metal Screw
Couvercle de la boîte de
Cover of grounded
A
sortie mise à la terre
outlet box
Tige de terre
Grounding Pin
Pour débrancher l'appareil, éteindre les commandes, puis retirer le
cordon de la prise.
Cet appareil doit être branché et mis à la terre conformément aux
1
codes locaux s'il est câblé. En l'absence de codes locaux, utiliser le
CODE D'ÉLECTRICITÉ CANADIEN CSA C22.1 en vigueur au Canada
ou le ANSI/NFPA 70 NATIONAL ELECTRICAL CODE en vigueur aux
États-Unis.
Si l'appareil est câblé, voir le manuel pour plus de détails.
IMPORTANT : Un circuit de 120 V de 15 A, 60 Hz, est nécessaire
pour l'installation de cet appareil. Un circuit dédié n'est pas
nécessaire, mais il est fortement recommandé pour éviter que le
disjoncteur ne se déclenche ou que le fusible ne tombe en panne.
Le fait de ne pas fournir une alimentation électrique adéquate à cet
appareil annulera votre garantie.
2
3
B
Adaptateur - non permis au Canada
Adapter - Not allowed in Canada
C
Mise à la terre
Grounding means
Red
Yellow/
Green
Blue
FINALISATION DE
L'INSTALLATION
L'appareil est conçu pour être utilisé avec des matériaux de
revêtement mural de 1/2 po (13 mm) tels que des cloisons
sèches, du contreplaqué, des matériaux composites en bois ou des
matériaux non combustibles avec la bordure décorative fournie.
Des matériaux plus épais peuvent également être utilisés.
Les matériaux de finition plus épais doivent être appliqués sur le
pourtour de la bordure décorative. Veiller à laisser un espace d'au
moins 1/16 po (3 mm) sur le pourtour de la bordure décorative afin
de pouvoir la retirer en toute sécurité pour nettoyer les vitres ou
réparer l'appareil.
Voir les spécifications techniques dans ce manuel pour les dimensions
globales des bordures décoratives.
Les matériaux de revêtement ou de finition ne doivent jamais
déborder dans l'ouverture de la vitre.
Les matériaux de revêtement peuvent être combustibles ou non.
Pour couvrir les bords coupés ou exposés du matériau de
revêtement combustible ou de tout autre matériau de finition
utilisé, nous suggérons d'utiliser une garniture de style J ou une
baguette d'angle métallique achetée dans une quincaillerie locale.
Ne pas faire pénétrer de vis dans la façade du caisson.
4
5
6
Installation terminée.
Illustré avec la bordure décorative
PEINTURE
Si la finition souhaitée comprend un mur peint, il est possible
d'utiliser des peintures 100 % acryliques au latex, à base d'huile ou
acryliques standard.
Suivre les consignes du fabricant de peinture pour l'application de la
peinture et de l'apprêt.
19
