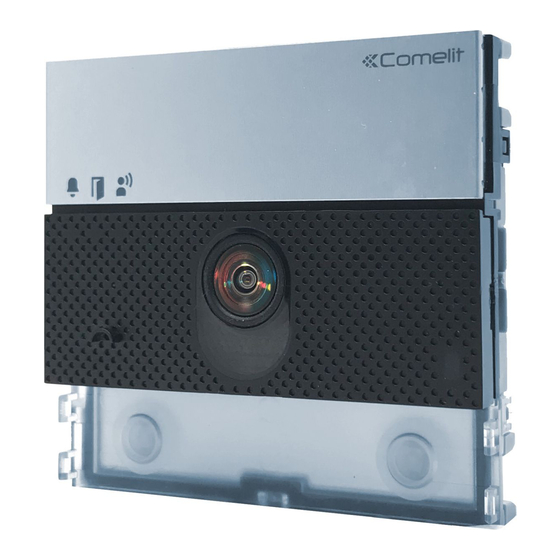

Module audio/vidéo Ultra Simplebus2

art. UT2020, UT2020B, UT2020W

Module audio caméra déportée Ultra Simplebus2

art. UT2010VC, UT2010VCB, UT2010VCW

MANUEL

TECHNIQUE

FREE DOWNLOAD

Sommaire des Matières pour Comelit Ultra Simplebus2

Page 1 MYCOMELIT, L'APPLI POUR LES PROFESSIONNELS MYCOMELIT, L'APPLI POUR LES PROFESSIONNELS MYCOMELIT, L'APP PER IL PROFESSIONISTA MYCOMELIT, L'APP PER IL PROFESSIONISTA FREE DOWNLOAD FREE DOWNLOAD Module audio/vidéo Ultra Simplebus2 art. UT2020, UT2020B, UT2020W Module audio caméra déportée Ultra Simplebus2 art. UT2010VC, UT2010VCB, UT2010VCW...
Page 2 • d'utilisation contraire aux indications, • de non-respect des indications et des recommandations présentes dans ce Manuel / Instructions. Comelit Group S.p.A. se réserve le droit de modifier à tout moment et sans préavis le contenu de ce Manuel/Notice d’instructions. Directives Le fabricant, Comelit Group S.p.A., déclare que cet appareil est conforme aux directives applicables.
Page 3 Sommaire Avertissements ................2 Fonction Light me ................30 Comportement de la fonction Light me en fonction de la modalité de Description ..................4 rétroéclairage des leds ................30 UT2020 ......................4 Remplacement du module audio/vidéo avec sauvegarde de UT2010VC ....................4 rétablissement de la programmation .......... 31 Remarques sur l’installation (art.
Page 4 Description UT2020 Module audio/vidéo pour platine Ultra, système Simplebus2. À utiliser sur des installations avec alimentation art. 1210 / 1210A. Caméra couleurs grand angle (champ visuel : 120° horizontal, 90° vertical) UT2010VC Module audio conçu pour la connexion d’une caméra déportée analogique avec standard PAL pour platine Ultra, système Simplebus2.
Page 5 4. 5. 6. 15. 16. Art. UT2010VC 1. Led de signalisation 14. Bornier de connexion : RTE entrée programmable RTE (entrée ouvre- appel envoyé (verte) / ligne occupée (rouge) porte sortie) ou DO (signal porte ouverte) GND SE- négatif de référence entrée RTE et gâche ouvre-porte actif électrique communication en cours...
Page 6 Remarques sur l’installation (art. UT2020) 90° 90° 90° 50 cm 50 cm 50 cm 175 cm 120° La caméra ne doit pas être installée face à des sources de lumière ni dans des lieux où la personne filmée est fortement à contre-jour. Il est conseillé de prévoir une source d'éclairage supplémentaire pour les endroits peu éclairés.
Page 7 Caractéristiques techniques art. UT2020 DONNÉES GÉNÉRALES Typologie Modulaire Hauteur produit (mm) Largeur produit (mm) Profondeur produit (mm) Noir RAL9005, Transparent. Aluminium (art. UT2020), noir (art. UT2020B), blanc Coloris produit (art. UT2020W) Poids produit (g) Type de matériau de revêtement Polycarbonate, Alliage d'aluminium Montage à encastrement Oui, avec accessoire dédié...
Page 8 art. UT2010VC DONNÉES GÉNÉRALES Typologie Modulaire Hauteur produit (mm) Largeur produit (mm) Profondeur produit (mm) Noir RAL9005, Transparent. Aluminium (art. UT2010VC), noir (art. UT2010VCB), blanc Coloris produit (art. UT2010VCW) Poids produit (g) Type de matériau de revêtement Polycarbonate, Alliage d'aluminium Montage à encastrement Oui, avec accessoire dédié...
Page 9 Installation La platine est disponible dans les versions à encastrer ou pour la pose en saillie : Tableau de composition de l’installation à encastrer A = Boîtier à encastrer B = Protection anti-pluie C = Châssis à encastrer avec cadre 3110/1 3110/1A 3110/2...
Page 10 Modèle à encastrer Optionnel Optionnel NOIR ROUGE...
Page 11 CLACK! CLACK! CLACK! CLACK! CLACK! CLACK! Le bouton présente une étiquette porte-noms sur laquelle il est possible d’écrire directement (A) ou d’appliquer une étiquette autocollante (B). L’épaisseur totale de l’étiquette porte-noms + étiquette MAX 0,2 mm autocollante ne doit pas dépasser 0,2 mm. Possibilité...
Page 12 Installation avec boîtiers côte à côte Avant de murer les boîtiers, insérer les entretoises.
Page 13 Modèle à installer en saillie Optionnel Optionnel NOIR ROUGE...
Page 14 CLACK! CLACK! CLACK! CLACK! CLACK! CLACK! Le bouton présente une étiquette porte-noms sur laquelle il est possible d’écrire directement (A) ou d’appliquer une étiquette autocollante (B). L’épaisseur totale de l’étiquette porte-noms + étiquette MAX 0,2 mm autocollante ne doit pas dépasser 0,2 mm. Possibilité...
Page 15 Installation avec boîtiers côte à côte...
Page 16 Connexions Connexion de base 1210A 1210 12 VAC/VDC 18 Ω MAX R GND NO NC UT2020 UT2010VC Max 20 m. Bouton ouvre-porte sortie. Connexion avec alimentation séparée 1210A 1595 1210 120-230 V 12 VAC/VDC 12 VAC/VDC 18 Ω MAX 18 Ω MAX R GND NO NC UT2020...
Page 17 Connexion caméra déportée (uniquement pour art. UT2010VC) 1210A 1210 12 VAC/VDC 18 Ω MAX R GND NO NC ROSSO UT2010VC ROUGE NERO NOIR NERO ROSSO ROUGE NOIR Max 20 m. Bouton ouvre-porte sortie.
Page 18 Connexions des modules Sur les installations disposant de l’art. UT2020/UT2010VC et de l’alimentation art. 1210/1210A, la puissance disponible pour les modules de la platine extérieure correspond à 3,3 W maximum. Calculer l'absorption totale des modules à partir du tableau des consommations en fonction de la configuration de l'installation.
Page 19 Connexion modules boutons art. UT9200 1210A 1210 12 VAC/VDC 18 Ω MAX R GND NO NC NERO NOIR UT2020 UT2010VC ROSSO ROUGE UT9200 MAX 8 Max 20 m. Bouton ouvre-porte sortie. Max 8 modules (Max 30 modules avec alimentation supplémentaire). Connexion module écran tactile art.
Page 20 Connexion module clavier numérique art. UT9279M 1210A 1210 12 VAC/VDC 18 Ω MAX R GND NO NC UT2020 UT2010VC UT9279M Max 20 m. Bouton ouvre-porte sortie. Connexion module répertoire numérique art. UT9260M 1210A 1210 12 VAC/VDC 18 Ω MAX R GND NO NC UT2020 UT2010VC...
Page 21 Programmation Pour une programmation correcte, respecter la séquence des consignes suivantes Configuration type bouton Adressage modules boutons III. Programmation codes d’appel Configuration type bouton à conserver pour le fonctionnement normal (simple/double) DIP 6 : configuration type bouton : Bouton simple (DIP6 ON). default Bouton double (DIP6 OFF, par défaut).
Page 22 Programmation smart codes d’appel consécutifs default DIP 6 : configuration type bouton : Bouton simple (DIP6 ON). Bouton double (DIP6 OFF, par défaut). AVANT de continuer : Mettre sur OFF Définir le code d’appel de S1 S2 TOUS les dip-switches, y compris l'appartement à...
Page 23 Programmation codes d’appel spécifiques default DIP 6 : configuration type bouton : Bouton simple (DIP6 ON). Bouton double (DIP6 OFF, par défaut). AVANT de continuer : Définir le code d’appel de l'appartement Mettre sur OFF à appeler (par exemple : 25) à travers S1 S2 TOUS les dip-switches, y compris les dip-switches (voir...
Page 24 Programmations spéciales à travers les dip-switches S1 S2 Noter les réglages du dip- switch. AVANT de continuer : Mettre sur OFF TOUS les dip-switches, y compris 1. Saisir les dip selon le DIP 6. la fonction que l'on désire programmer, (voir Tableau des programmations...
Page 25 Tableau des programmations spéciales CODE DIP SWITCH ON FONCTIONS Messages audio-visuels 1,7,8 Tchèque 1,2,7,8 Hébreu 3,7,8 Polonais 1,3,7,8 Catalan 2,3,7,8 Galicien 1,2,3,7,8 Langue basque 2,3,4,7,8 Danois 1,2,3,4,7,8 Norvégien 1,2,5,7,8 Suédois 1,2,3,5,7,8 Italien 4,5,7,8 Français 1,4,5,7,8 Espagnol 2,4,5,7,8 Holland. 1,2,4,5,7,8 Grec 3,4,5,7,8 Anglais 1,3,4,5,7,8...
Page 26 2,4,5,8 Temps de signalisation ligne occupée : 10 s (par défaut) 1,2,4,5,8 Temps de signalisation ligne occupée : 300 s 1,2,3,4,6,7,8 Tonalité confirmation sur appel usager : actif (par défaut) 5,6,7,8 Tonalité confirmation sur appel usager : non actif 1,2,5,6,7,8 Temps d'attente reset (après raccrochage ou après ouvre-porte) : 10 s (par défaut) 3,5,6,7,8 Temps d'attente reset (après raccrochage ou après ouvre-porte) : 1 s...
Page 27 Détecteur crépusculaire Gestion éclairage à leds pour caméra et rétroéclairage des boutons Le détecteur crépusculaire est en modalité AUTO par défaut : les leds de la caméra et des boutons s’allument la nuit et restent éteintes le jour. Pour passer sur ON (leds toujours allumées) ou sur OFF (leds toujours Noter les réglages du dip-...
Page 28 S1 S2 Rétablir la configuration des DIP-switches Contrôle du fonctionnement du détecteur crépusculaire S1 S2 S1 S2 S’il fait jour et vous souhaitez vérifier le fonctionnement de la modalité AUTO du détecteur crépusculaire, procédez de la façon suivante : 1. Entrer dans la programmation 2.
Page 29 Réglage de l’intensité lumineuse des leds des boutons et de l’éclairage de la caméra S1 S2 Noter les réglages du dip- switch. AVANT de continuer : 1. Valider le réglage de Mettre sur OFF TOUS les dip- l’intensité lumineuse switches, y compris le DIP 6. (A) de l’éclairage de la caméra (réf.
Page 30 S1 S2 Rétablir la configuration des DIP-switches Fonction Light me Cette fonction déclenche le rétroéclairage des boutons uniquement sur demande du client en appuyant sur le bouton LIGHT- ME présent sur le module audio/vidéo afin de réaliser des économies d’énergie et de limiter la pollution lumineuse. La gestion du rétroéclairage de ce bouton dépend de la façon dont a été...
Page 31 Remplacement du module audio/vidéo avec sauvegarde de rétablissement de la programmation En cas de remplacement du module audio/vidéo, respecter les consignes qui suivent. L’opération doit être complétée dans l’heure qui suit le démontage de l’ancien module. Noter les réglages du dip- switch.
Page 32 Configuration par ordinateur Toutes les configurations du dispositif peuvent être effectuées sur ordinateur avec le logiciel de configuration Vip Manager, à télécharger gratuitement sur le site pro.comelitgroup.com. (Voir manuel de programmation) Par exemple : • programmation des codes d’appel associés aux boutons •...
Page 33 Performances de l'installation 1216 6701W 6721W 1214/2C 6701W/8 6741W 6601W 1214/2C 6801W 1214/2C 1210A 1210 UT2020 1216 6701W 6721W 6701W/8 1214/2C (MAX 4) (MAX 4) 6601W (MAX 4) 1214/2C (MAX 4) 6801W 1214/2C 1212/B 1210A 6601W 6601W 1210 6601W/BM 6601W/BM 1212/B UT2020 6801W...
Page 34 6721W 6601W 6721W 6601W 6721W 6601W 6741W 6741W 6741W 6741W 6801W 6801W 6801W 6801W Comelit art. 260 m 160 m 130 m 70 m 130 m 90 m 50 m 100 m 4577/4579 1 mm² 30 m (850 (525 (425...
Page 35 Extension maximale de l'installation Dispositifs 6801W(/BM) 6701W(/BM) 6601W(/BM) 6721W(/BM) 6741W(/BM) 6701W/8 Nombre maximum de (modalité moniteurs vidéophoniques Building) pouvant être alimentés par l'art. 1210A (modalité Kit) Dispositifs de répétition 1229A 1229A 1229A 1229A 1229A d'appel utilisables 1229 1229 Pour de plus amples informations, consulter le manuel de l'art. 6741W Pour toute information et pour les limites d’installation, consulter le manuel correspondant Extension maximale par appartement Dispositifs...
Page 36 Schémas de connexion 1216 6801W 6801W/BM 1214/2C 2738W/A 1214/2C 6750W 6701W 6741W 6721W 1214/2C 6741W/BM 6721W/BM 6701W/8 1 2 3 4 5 6 1214/2C 6601W 6601W/BM 1214/2C 1210A 1210 230V 12 VAC/VDC 18 Ω MAX R GND NO NC UT2020 UT9200 (MAX 8) Max 20 m.
Page 37 1404 1404 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1210A 1210 1210A 1210 230V 230V 1210A 1210 12 VAC/VDC 230V 18 Ω MAX R GND NO NC 12 VAC/VDC...
Page 38 Tableau des codes d’appel Code DIP-switch 1,4,6 1,5,7 1,4,5,6,7 1,6,8 1,4,7,8 2,4,6 2,5,7 2,4,5,6,7 2,6,8 2,4,7,8 1,2,4,6 1,2,5,7 1,2,4,5,6,7 1,2,6,8 1,2,4,7,8 3,4,6 3,5,7 3,4,5,6,7 3,6,8 3,4,7,8 1,3,4,6 1,3,5,7 1,3,4,5,6,7 1,3,6,8 1,3,4,7,8 2,3,4,6 2,3,5,7 2,3,4,5,6,7 2,3,6,8 2,3,4,7,8 1,2,3 1,2,3,4,6 1,2,3,5,7 127 1,2,3,4,5,6,7 1,2,3,6,8 1,2,3,4,7,8 4,5,7...
