- Page 1 MANUEL TECHNIQUE Module répertoire numérique avec écran Ultra Art. UT9260M Passion.Technology.Design.
-
Page 2: Table Des Matières
Avertissements • Ce produit Comelit a été conçu et réalisé pour être utilisé dans la réalisation d'installations de communication audio et vidéo dans des bâtiments résidentiels, commerciaux, industriels et publics ou à usage public. • Toutes les opérations liées à l'installation des produits Comelit sont réservées à des techniciens qualifiés qui devront suivre attentivement les consignes des Manuels / Instructions desdits produits. -
Page 3: Description

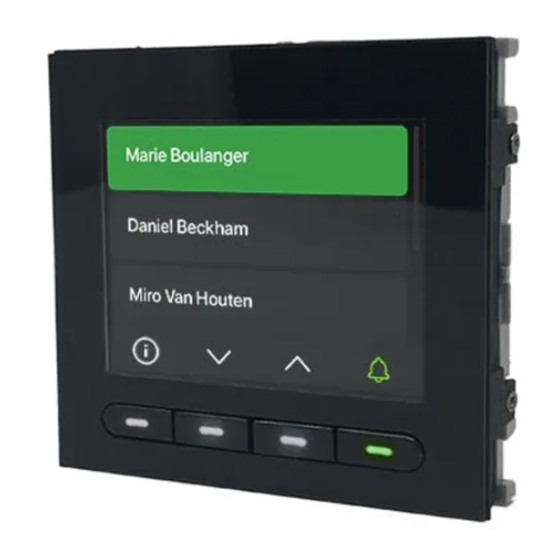

Description UT9260M Module répertoire numérique pour platine Ultra, compatible avec tous les systèmes. Connexion Bluetooth pour la gestion des noms dans le répertoire avec l’appli MyComelit de l'installateur. Boutons pour la sélection du résident et l’appel. Possibilité de personnaliser un bouton pour l'appel direct au standard, les activités commerciales, l'activation d'une ouverture ou d’une lumière. -
Page 4: Caractéristiques Techniques
Caractéristiques techniques DONNÉES GÉNÉRALES Typologie Modulaire Hauteur produit (mm) Largeur produit (mm) Profondeur produit (mm) Poids (g) Type de matériau de revêtement Polycarbonate Couleur Noir RAL9005, Transparent Montage à encastrement Oui, avec accessoire dédié Montage en saillie Oui, avec accessoire dédié SYSTÈMES COMPATIBLES Audio/vidéo Simplebus2 avec alimentation art. -
Page 5: Modules
2 modules Modèle à encastrer Optionnel NOIR ROUGE CLACK! CLACK! CLACK! CLACK! CLACK! CLACK! FERMER... -
Page 6: Modèle À Installer En Saillie
Modèle à installer en saillie Optionnel NOIR ROUGE CLACK! CLACK! CLACK! CLACK! CLACK! CLACK! FERMER... -
Page 7: Modules
3 modules Modèle à encastrer Optionnel NOIR ROUGE NOIR ROUGE CLACK! CLACK! CLACK! CLACK! CLACK! CLACK! CLACK! CLACK! CLACK! -
Page 8: Modèle À Installer En Saillie
FERMER Modèle à installer en saillie Optionnel NOIR ROUGE NOIR ROUGE CLACK! CLACK! CLACK! -
Page 9: Démontage Du Module
CLACK! CLACK! CLACK! CLACK! CLACK! CLACK! FERMER Démontage du module... -
Page 10: Programmation (Sans Clavier Numérique)
2 modalités de programmation sont possibles : Programmation via le module répertoire et l’appli My Comelit Permet d’effectuer des configurations de base rapidement et en toute simplicité pour la mise en fonction du dispositif (sélection de la langue d’utilisation, réglage du contraste et de la luminosité, etc.). -
Page 11: Sélection Langue
Sélection langue Permet de configurer la langue souhaitée Permet de modifier le supercode (par défaut 778899) Gestion Supercode Une fois la configuration terminée, appuyer sur pour confirmer l’enregistrement. Permet de régler les valeurs de luminosité et de contraste de l’écran. Écran Appuyer sur les touches pour régler les valeurs, appuyer sur la touche... -
Page 12: Gestion Des Noms Avec L'appli My Comelit
Gestion des noms avec l’appli My Comelit 1. Télécharger l’appli My Comelit à partir des stores respectifs (iOS, Android) 2. Créer un nouveau compte ou en utiliser un préalablement créé 3. Ouvrir l’appli My Comelit UT9260M - Rel. 1.1.0 ou supérieure Saisir dans le box qui s’affiche... -
Page 13: Programmation
Programmation (en association avec le clavier numérique art. UT9279M) Il est possible d’accéder aux réglages en tapant directement le Supercode au clavier numérique : 1. Appuyer sur la touche au clavier numérique 2. Appuyer sur la touche dans le répertoire électronique 3. -
Page 14: Modalité Wiegand
Permet de valider l’utilisation d’une interface extérieure Wiegand pour la gestion du contrôle d’accès. Modalité Wiegand f Possibilité de choisir entre Désactivée (par défaut), Activée. Tonalité de Permet de valider la reproduction d’un son chaque fois que l’on appuie sur une touche. pression des f Possibilité... -
Page 15: Programmation Via Logiciel Vip Manager
Programmation via logiciel VIP Manager Connexions disponibles pour la programmation via VIP Manager 1210 1210A 1595 1441 1440 Art. 1449 Programmation via le logiciel VIP Manager (à télécharger gratuitement sur le site pro.comelitgroup.com). Permet de procéder à la configuration complète et personnalisée (consulter le manuel de programmation VIP Manager) : Gestion résidents (ajouter, modifier, supprimer) Modification du mode d’appel Réglage fond d'écran prédéfini ou personnalisé... -
Page 16: Recherche Des Dispositifs À Configurer
Recherche des dispositifs à configurer √ Connecter le répertoire électronique à l’ordinateur et ouvrez VIP Manager Sélectionner l'interface réseau (3) dans Options (1)/Connexions locales (2)., Confirmer en appuyant sur OK (4). Appuyer sur Scan système (5) pour lancer la recherche des dispositifs. Remote NDIS based Internet Sharing Device... -
Page 17: Utilisation Du Répertoire Électronique
Utilisation du répertoire électronique Recherche générique FAST Recherche à partir de l’initiale du nom CHERCHER CHERCHER CHERCHER À PARTIR DE L’INITIALE DU NOM, APPUYER SUR LA TOUCHE FAST... -
Page 18: Touche Multifonctions
Effectuer un appel Annuler un appel Résident Résident occupé disponible Résident non dispo- J'appelle... Occupé nible Touche multifonctions MENU Informations Trade Cabinets professionnels Allumage éclairage Standards... - Page 19 Appuyer sur la touche pour afficher les informations sur comment effectuer l’appel au résident. À la place de la touche , il est possible de trouver la touche du menu multifonctions Appuyer dessus pour accéder aux sous-menus disponibles (Informations, Trade, Cabinets professionnels, Allumage éclairage, Standards).
-
Page 20: Utilisation Du Répertoire Électronique Associé Au Clavier Numérique Art. Ut9279M (Rel. 1.1.0 Ou Supérieure)
Utilisation du répertoire électronique associé au clavier numérique art. UT9279M (Rel. 1.1.0 ou supérieure) Cette association permet également d’utiliser le clavier numérique (Rel. 1.1.0 ou supérieure) pour appeler directement le résident dont l’on connaît le code et pour la fonction de contrôle d’accès avec activation des relais embarqués, des sorties des modules audio ou audio/vidéo et des actionneurs de l’installation. -
Page 21: Légende Des Icônes
Légende des icônes appuyer pour communication en résident non ouverture porte en Suivi appel envoyé résident occupé fin de conversation annuler l'envoi cours disponible cours de l'appel Utilisation des codes d’accès Cette fonction permet d’activer les relais embarqués sur le clavier numérique, les sorties des modules audio ou audio/vidéo et les actionneurs de l’installation. - Page 22 C E R T I F I E D M A N A G E M E N T S Y S T E M S w w w . c o m e l i t g r o u p . c o m Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy...
