- Page 1 MANUEL TECHNIQUE Module audio Ultra Simplebus1 Art. UT1010 Passion.Technology.Design.
-
Page 2: Table Des Matières
Avertissements • Ce produit Comelit a été conçu pour être utilisé sur des installations de communication audio et vidéo, dans des bâtiments résidentiels, commerciaux, industriels et publics ou à usage public. • Toutes les opérations liées à l'installation des produits Comelit sont réservées à des techniciens qualifiés qui devront suivre attentivement les consignes des manuels / instructions desdits produits. -
Page 3: Description

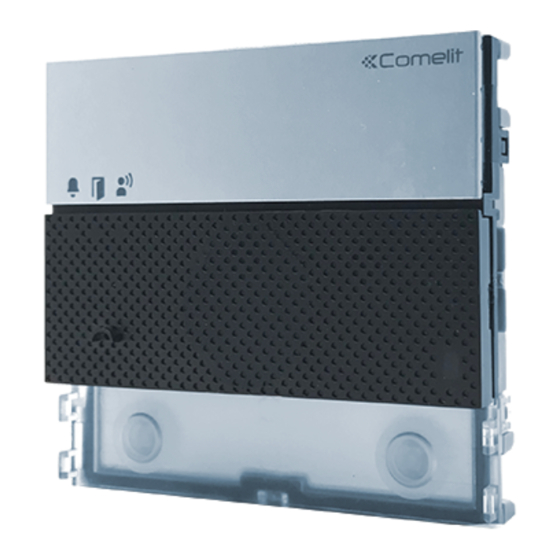

Description UT1010 Module audio pour platine Ultra, système Simplebus1. À utiliser sur des installations avec alimentation art. 1595 et art. 4888C. Facile à installer et simple à configurer grâce à la programmation smart des boutons d’appel. Détecteur crépusculaire pour l’extinction automatique de jour du rétroéclairage des étiquettes porte-noms. - Page 4 3. 4. 5. 13. 14. 1. Led de signalisation 12. Bornier de connexion : appel envoyé (verte) / ligne occupée (rouge) RTE entrée programmable RTE (entrée ouvre- porte sortie) ou DO (signal porte ouverte) ouvre-porte actif GND négatif de référence entrée RTE ou DO SE négatif de référence système de Phonie active fermeture...
-
Page 5: Caractéristiques Techniques
Caractéristiques techniques Art. UT1010 DONNÉES GÉNÉRALES Typologie Modulaire Hauteur produit (mm) Largeur produit (mm) Profondeur produit (mm) Poids produit (g) Coloris produit Noir RAL9005, Transparent, Aluminium Type de matériau de revêtement Polycarbonate, Alliage d'aluminium Montage à encastrement Oui, avec accessoire dédié... -
Page 6: Installation
Installation La platine est disponible dans les versions à encastrer ou pour la pose en saillie : Tableau de composition de l’installation à encastrer A = Boîtier à encastrer B = Protection anti-pluie C = Châssis à encastrer avec cadre 3110/1 3110/2 3110/3... -
Page 7: Modèle À Encastrer
Modèle à encastrer Optionnel Optionnel NOIR ROUGE... -
Page 8: Élimination Des Étiquettes Porte-Noms (2A) / Module (2B)
CLACK! CLACK! CLACK! CLACK! CLACK! CLACK! Le bouton présente une étiquette porte-noms sur laquelle il est possible d’écrire directement (A) ou d’appliquer une étiquette autocollante (B). MAX 0,2 mm L’épaisseur totale de l’étiquette porte-noms + étiquette autocollante ne doit pas dépasser 0,2 mm. Possibilité... -
Page 9: Installation Avec Boîtiers Côte À Côte
Installation avec boîtiers côte à côte Avant de murer les boîtiers, insérer les entretoises. -
Page 10: Modèle À Installer En Saillie
Modèle à installer en saillie Optionnel Optionnel NOIR ROUGE... -
Page 11: Élimination Des Étiquettes Porte-Noms (2A) / Module (2B)
CLACK! CLACK! CLACK! CLACK! CLACK! CLACK! Le bouton présente une étiquette porte-noms sur laquelle il est possible d’écrire directement (A) ou d’appliquer une étiquette autocollante (B). MAX 0,2 mm L’épaisseur totale de l’étiquette porte-noms + étiquette autocollante ne doit pas dépasser 0,2 mm. Possibilité... -
Page 12: Installation Avec Boîtiers Côte À Côte
Installation avec boîtiers côte à côte... -
Page 13: Connexions
Connexions Connexions UT1010 COLONNE MONTANTE PARLOPHONIQUE MONTANTE CITOFONICA 1595 120-230 V SE NO NC UT1010 Max 20 m. Bouton ouvre-porte sortie. Variantes Variante pour l'utilisation du relais de la platine extérieure Variante pour l'utilisation d'un système de fermeture de sécurité... -
Page 14: Connexions Des Modules
Connexion modules boutons art. UT9200 COLONNE MONTANTE MONTANTE CITOFONICA PARLOPHONIQUE 1595 120-230 V NERO NOIR SE NO NC UT1010 ROSSO ROUGE UT9200 Max 20 m. Bouton ouvre-porte sortie. Connexion module écran tactile art. UT9270 MONTANTE CITOFONICA COLONNE MONTANTE PARLOPHONIQUE 1595... -
Page 15: Connexion Module Clavier Numérique Art. Ut9279M
