- Page 1 MANUEL TECHNIQUE Module audio/vidéo Ultra Simplebus1 Art. UT1020 Module audio caméra déportée Ultra Simplebus1 Passion.Technology.Design. Art. UT1010VC...
- Page 2 • d'utilisation contraire aux indications, • de non-respect des indications et des recommandations présentes dans ce Manuel / Instructions. Comelit Group S.p.A. se réserve le droit de modifier à tout moment et sans préavis le contenu de ce Manuel/Notice d’instructions.
-
Page 3: Table Des Matières
Sommaire Avertissements ................2 Description ..................4 UT1020 ......................4 UT1010VC ....................4 Remarques sur l’installation (art. UT1020) ........6 Caractéristiques techniques ............7 Art. UT1020 ....................7 Art. UT1010VC ..................8 Installation ..................9 Tableau de composition de l’installation à encastrer ......9 Tableau de composition de la pose en saillie ........9 Modèle à... -
Page 4: Description

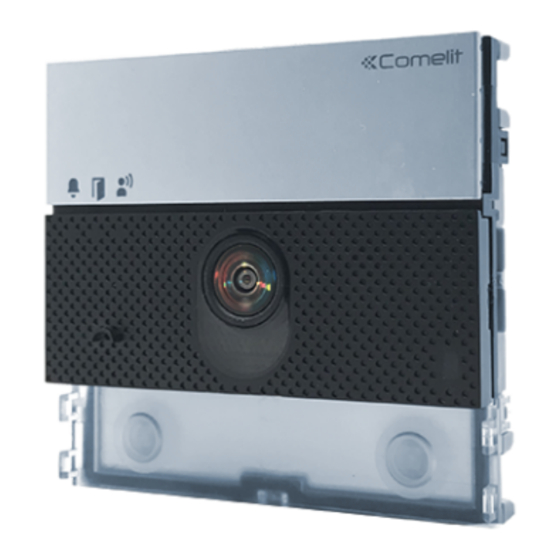

Description UT1020 Module audio/vidéo pour platine Ultra, système Simplebus1. À utiliser sur des installations avec alimentation art.1595 et art. 4888C. Caméra couleurs grand angle (champ visuel : 120° horizontal, 90° vertical) UT1010VC Module audio conçu pour la connexion d’une caméra déportée analogique avec standard PAL pour platine Ultra, système Simplebus1. - Page 5 NO NF COM contacts relais 2. Hauts-parleurs V- V+ alimentation 3. Caméra couleurs (uniquement avec l'art. UT1020). LL connexion ligne bus 14. Bornier Ethernet à utiliser exclusivement en présence de 4. Réglage volume haut-parleur modules supplémentaires disposant du réseau LAN 5.
-
Page 6: Remarques Sur L'installation (Art. Ut1020)
Remarques sur l’installation (art. UT1020) 90° 90° 90° 50 cm 50 cm 50 cm 175 cm 120° La caméra ne doit pas être installée face à des sources de lumière ni dans des lieux où la personne filmée est fortement à contre-jour. Il est conseillé de prévoir une source d'éclairage supplémentaire pour les endroits peu... -
Page 7: Caractéristiques Techniques
Caractéristiques techniques Art. UT1020 DONNÉES GÉNÉRALES Typologie Modulaire Hauteur produit (mm) Largeur produit (mm) Profondeur produit (mm) Poids produit (g) Coloris produit Noir RAL9005, Transparent, Aluminium Type de matériau de revêtement Polycarbonate, Alliage d'aluminium Montage à encastrement Oui, avec accessoire dédié... -
Page 8: Art. Ut1010Vc
Art. UT1010VC DONNÉES GÉNÉRALES Typologie Modulaire Hauteur produit (mm) Largeur produit (mm) Profondeur produit (mm) Poids produit (g) Coloris produit Noir RAL9005, Transparent, Aluminium Type de matériau de revêtement Polycarbonate, Alliage d'aluminium Montage à encastrement Oui, avec accessoire dédié Montage en saillie Oui, avec accessoire dédié... -
Page 9: Installation
Installation La platine est disponible dans les versions à encastrer ou pour la pose en saillie : Tableau de composition de l’installation à encastrer A = Boîtier à encastrer B = Protection anti-pluie C = Châssis à encastrer avec cadre 3110/1 3110/2 3110/3... -
Page 10: Modèle À Encastrer
Modèle à encastrer Optionnel Optionnel NOIR ROUGE... -
Page 11: Élimination Des Étiquettes Porte-Noms (2A) / Module (2B)
CLACK! CLACK! CLACK! CLACK! CLACK! CLACK! Le bouton présente une étiquette porte-noms sur laquelle il est possible d’écrire directement (A) ou d’appliquer une étiquette autocollante (B). MAX 0,2 mm L’épaisseur totale de l’étiquette porte-noms + étiquette autocollante ne doit pas dépasser 0,2 mm. Possibilité... -
Page 12: Installation Avec Boîtiers Côte À Côte
Installation avec boîtiers côte à côte Avant de murer les boîtiers, insérer les entretoises. -
Page 13: Modèle À Installer En Saillie
Modèle à installer en saillie Optionnel Optionnel NOIR ROUGE... -
Page 14: Élimination Des Étiquettes Porte-Noms (2A) / Module (2B)
CLACK! CLACK! CLACK! CLACK! CLACK! CLACK! Le bouton présente une étiquette porte-noms sur laquelle il est possible d’écrire directement (A) ou d’appliquer une étiquette autocollante (B). L’épaisseur totale de l’étiquette porte-noms + étiquette MAX 0,2 mm autocollante ne doit pas dépasser 0,2 mm. Possibilité... -
Page 15: Installation Avec Boîtiers Côte À Côte
Installation avec boîtiers côte à côte... -
Page 16: Connexions
Connexions Connexions UT1020, UT1010VC 4888C 1595 120-230 V SE NO NC UT1020 UT1010VC Max 20 m. Bouton ouvre-porte sortie. Variantes Variante pour l'utilisation du relais de la platine extérieure Variante pour l'utilisation d'un système de fermeture de sécurité 4888C 1595 4888C... -
Page 17: Connexion Caméra Déportée (Uniquement Pour Art. Ut1010Vc)
Connexion caméra déportée (uniquement pour art. UT1010VC) 4888C 1595 120-230 V ROUGE NOIR SE NO NC UT1010VC NOIR ROUGE Max 20 m. Bouton ouvre-porte sortie. -
Page 18: Connexions Des Modules
Connexions des modules Connexion modules boutons art. UT9200 4888C 1595 120-230 V NOIR SE NO NC UT1020 ROUGE UT1010VC UT9200 Max 20 m. Bouton ouvre-porte sortie. Connexion module écran tactile art. UT9270 4888C 1595 120-230 V SE NO NC UT1020... -
Page 19: Connexion Module Clavier Numérique Art. Ut9279M
Connexion module clavier numérique art. UT9279M 4888C 1595 120-230 V SE NO NC UT1020 UT1010VC UT9279M Max 20 m. Bouton ouvre-porte sortie. -
Page 20: Programmation
Programmation Pour une programmation correcte, respecter la séquence des consignes suivantes Configuration type bouton Adressage modules boutons III. Programmation des adresses d’appel Configuration type bouton à conserver pour le fonctionnement normal (simple/double) DIP 6 : configuration type bouton : Bouton simple (DIP6 ON). default Bouton double (DIP6 OFF, par défaut). -
Page 21: Programmation Smart D'adresses Consécutives
Programmation smart d’adresses consécutives default DIP 6 : configuration type bouton : Bouton simple (DIP6 ON). Bouton double (DIP6 OFF, par défaut). Définir l'adresse de l'appartement à appeler (par exemple : 1) à travers les dip-switches (voir « Tableau d’adressage » 1 2 3 4 S1 S2 1 2 3 4 exemple :... -
Page 22: Programmation Des Adresses Spécifiques
Programmation des adresses spécifiques default DIP 6 : configuration type bouton : Bouton simple (DIP6 ON). Bouton double (DIP6 OFF, par défaut). Définir l'adresse de l'appartement à appeler (par exemple : 25) à travers les dip-switches (voir « Tableau d’adressage » 1 2 3 4 S1 S2 1 2 3 4 exemple :... -
Page 23: Programmations Spéciales À Travers Les Dip-Switches
Programmations spéciales à travers les dip-switches S1 S2 Noter les réglages du dip-switch. 1. Saisir les dip selon la fonction que l'on 1 2 3 4 désire programmer, (voir « Tableau des programmations spéciales »). 2. Appuyer sur le bouton de confirmation. -
Page 24: Tableau Des Programmations Spéciales
Commande gâche sur SE en CA intensifié 1,6,7,8 Commande gâche sur SE en CC 1,5,6,7,8 Gestion postes intérieurs connectés à l’art. UT1020 : jusqu’à 70 (par défaut) 2,5,6,7,8 Gestion postes intérieurs connectés à l’art. UT1020 : de 71 à 100 4,5,6,8 Temps gâche : 100 ms... - Page 25 Temps de light-me : 60 s (par défaut) 4,5,8 Temps de light-me : 120 s Gestion éclairage leds de la caméra sur auto-allumage (uniquement avec l’art. UT1020) 2,3,6,8 L’éclairage leds est toujours éteint sur auto-allumage L’éclairage leds copie la modalité ON/OFF/AUTO définie sur appel (fonctions 168/169/170) (par 1,2,3,6,8 défaut)
-
Page 26: Détecteur Crépusculaire
Détecteur crépusculaire Gestion éclairage à leds pour caméra et rétroéclairage des boutons Le détecteur crépusculaire est en modalité AUTO par défaut : les leds de la caméra et des boutons s’allument la nuit et restent éteintes le jour. Pour passer sur ON (leds toujours allumées) ou sur OFF (leds toujours Noter les réglages du... -
Page 27: Contrôle Du Fonctionnement Du Détecteur Crépusculaire
S1 S2 Rétablir la configuration des DIP-switches Contrôle du fonctionnement du détecteur crépusculaire S1 S2 S1 S2 S’il fait jour et vous souhaitez vérifier le fonctionnement de la modalité AUTO du détecteur crépusculaire, procédez de la façon suivante : 1. Entrer dans la programmation 2. -
Page 28: Réglage De L'intensité Lumineuse Des Leds Des Boutons Et De L'éclairage De La Caméra
Réglage de l’intensité lumineuse des leds des boutons et de l’éclairage de la caméra S1 S2 Noter les réglages du dip- switch. 1. Valider le réglage de l’intensité lumineuse (A) de l’éclairage de la caméra (réf. 171) ou (B) des boutons 1 2 3 4 (réf. -
Page 29: Fonction Light Me
S1 S2 Rétablir la configuration des DIP-switches Fonction Light me Cette fonction déclenche le rétroéclairage des boutons uniquement sur demande du client en appuyant sur le bouton LIGHT- ME présent sur le module audio/vidéo afin de réaliser des économies d’énergie et de limiter la pollution lumineuse. La gestion du rétroéclairage de ce bouton dépend de la façon dont a été... -
Page 30: Remplacement Du Module Audio/Vidéo Avec Sauvegarde De Rétablissement De La Programmation
Remplacement du module audio/vidéo avec sauvegarde de rétablissement de la programmation En cas de remplacement du module audio ou audio/vidéo, respecter les consignes qui suivent. L’opération doit être complétée dans l’heure qui suit le démontage de l’ancien module. Noter les réglages du dip-switch. -
Page 31: Configuration Par Ordinateur
Configuration par ordinateur Toutes les configurations du dispositif peuvent être effectuées sur ordinateur avec le logiciel de configuration Vip Manager, à télécharger gratuitement sur le site pro.comelitgroup.com. (Voir manuel de programmation) Par exemple : • programmation des adresses d’appel des boutons •... -
Page 32: Tableau D'adressage
Tableau d'adressage Dip switch Code 1,2,3,4,5 1,3,4,5,6 1,2,4,5,7 1,4,5,6,7 1,2,3,5,8 1,3,5,6,8 1,2,5,7,8 2,3,4,5,6 3,4,5,7 2,4,5,6,7 4,5,8 2,3,5,6,8 3,5,7,8 1,2,3,4,5,6 1,3,4,5,7 1,2,4,5,6,7 1,4,5,8 1,2,3,5,6,8 1,3,5,7,8 2,3,4,5,7 3,4,5,6,7 2,4,5,8 4,5,6,8 2,3,5,7,8 1,2,6 1,2,3,4,5,7 1,3,4,5,6,7 1,2,4,5,8 1,4,5,6,8 1,2,3,5,7,8 2,3,4,5,6,7 3,4,5,8 2,4,5,6,8 4,5,7,8 1,2,3 1,3,6 1,2,7 1,6,7... - Page 33 C E R T I F I E D M A N A G E M E N T S Y S T E M S w w w . c o m e l i t g r o u p . c o m Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy...
