- Page 1 MANUEL TECHNIQUE Module audio/vidéo Ultra Simplebus2 Art. UT2020 Module audio caméra déportée Ultra Simplebus2 Passion.Technology.Design. Art. UT2010VC...
-
Page 2: Table Des Matières
Avertissements • Ce produit Comelit a été conçu et réalisé pour être utilisé dans la réalisation d'installations de communication audio et vidéo dans des bâtiments résidentiels, commerciaux, industriels et publics ou à usage public. • Toutes les opérations liées à l'installation des produits Comelit sont réservées à des techniciens qualifiés qui devront suivre attentivement les consignes des Manuels / Instructions desdits produits. -
Page 3: Description

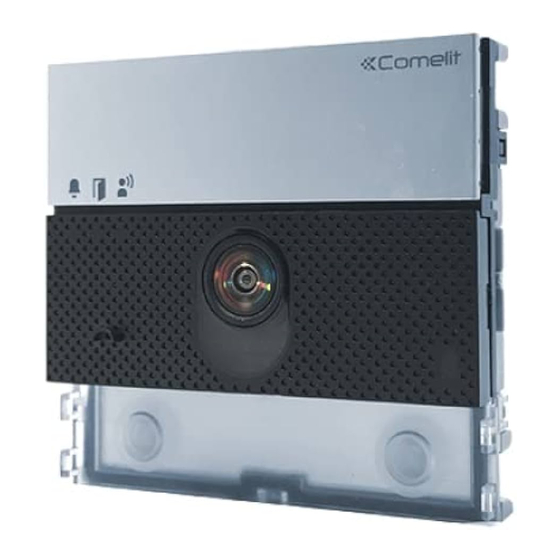

Description UT2020 Module audio/vidéo pour platine Ultra, système Simplebus2. À utiliser sur des installations avec alimentation art. 1210 / 1210A. Caméra couleurs grand angle (champ visuel : 120° horizontal, 90° vertical) UT2010VC Module audio conçu pour la connexion d’une caméra déportée analogique avec standard PAL pour platine Ultra, système Simplebus2. - Page 4 SE+ connexion pour gâche électrique 2. Hauts-parleurs NO NF COM contacts relais V- V+ alimentation 3. Caméra couleurs (uniquement avec l'art. UT2020). LL connexion ligne bus 4. Réglage volume haut-parleur 15. Bornier Ethernet à utiliser exclusivement en présence de 5. S1 Sélecteur de programmation des boutons modules supplémentaires disposant du réseau LAN...
-
Page 5: Remarques Sur L'installation (Art. Ut2020)
Remarques sur l’installation (art. UT2020) 90° 90° 90° 50 cm 50 cm 50 cm 175 cm 120° La caméra ne doit pas être installée face à des sources de lumière ni dans des lieux où la personne filmée est fortement à contre-jour. Il est conseillé de prévoir une source d'éclairage supplémentaire pour les endroits peu... -
Page 6: Caractéristiques Techniques
Caractéristiques techniques Art. UT2020 DONNÉES GÉNÉRALES Typologie Modulaire Hauteur produit (mm) Largeur produit (mm) Profondeur produit (mm) Coloris produit Noir RAL9005, Transparent, Aluminium Poids (g) Matériau Polycarbonate, Alliage d'aluminium Montage à encastrement Oui, avec accessoire dédié Montage en saillie Oui, avec accessoire dédié... -
Page 7: Art. Ut2010Vc
Art. UT2010VC DONNÉES GÉNÉRALES Typologie Modulaire Hauteur produit (mm) Largeur produit (mm) Profondeur produit (mm) Coloris produit Noir RAL9005, Transparent, Aluminium Poids (g) Matériau Polycarbonate, Alliage d'aluminium Montage à encastrement Oui, avec accessoire dédié Montage en saillie Oui, avec accessoire dédié SYSTÈMES COMPATIBLES Audio/vidéo Simplebus2 avec alimentation art. -
Page 8: Installation
Installation La platine est disponible dans les versions à encastrer ou pour la pose en saillie : Tableau de composition de l’installation à encastrer A = Boîtier à encastrer B = Protection anti-pluie C = Châssis à encastrer avec cadre 3110/1 3110/2 3110/3... -
Page 9: Modèle À Encastrer
Modèle à encastrer Optionnel Optionnel NOIR ROUGE... -
Page 10: Élimination Des Étiquettes Porte-Noms (2A) / Module (2B)
CLACK! CLACK! CLACK! CLACK! CLACK! CLACK! Le bouton présente une étiquette porte-noms sur laquelle il est possible d’écrire directement (A) ou d’appliquer une étiquette autocollante (B). MAX 0,2 mm L’épaisseur totale de l’étiquette porte-noms + étiquette autocollante ne doit pas dépasser 0,2 mm. Possibilité... -
Page 11: Installation Avec Boîtiers Côte À Côte
Installation avec boîtiers côte à côte Avant de murer les boîtiers, insérer les entretoises. -
Page 12: Modèle À Installer En Saillie
Modèle à installer en saillie Optionnel Optionnel NOIR ROUGE... -
Page 13: Élimination Des Étiquettes Porte-Noms (2A) / Module (2B)
CLACK! CLACK! CLACK! CLACK! CLACK! CLACK! Le bouton présente une étiquette porte-noms sur laquelle il est possible d’écrire directement (A) ou d’appliquer une étiquette autocollante (B). L’épaisseur totale de l’étiquette porte-noms + étiquette MAX 0,2 mm autocollante ne doit pas dépasser 0,2 mm. Possibilité... -
Page 14: Installation Avec Boîtiers Côte À Côte
Installation avec boîtiers côte à côte... -
Page 15: Connexions
Connexions Connexions UT2020, UT2010VC 1210A 1210 R GND NO NC UT2020 UT2010VC Max 20 m. Bouton ouvre-porte sortie. Connexions UT2020, UT2010VC avec alimentation séparée 1210A 1595 1210 120-230 V R GND NO NC UT2020 UT2010VC Max 20 m. Bouton ouvre-porte sortie. -
Page 16: Connexion Caméra Déportée (Uniquement Pour Art. Ut2010Vc)
Connexion caméra déportée (uniquement pour art. UT2010VC) 1210A 1210 R GND NO NC ROUGE UT2010VC NOIR NOIR ROUGE Max 20 m. Bouton ouvre-porte sortie. -
