- Page 1 MANUEL TECHNIQUE Module audio Ultra Simplebus2 Art. UT2010 Passion.Technology. Design.
- Page 2 • d'utilisation contraire aux indications, • de non-respect des indications et des recommandations présentes dans ce Manuel / Instructions. Comelit Group S.p.A. se réserve le droit de modifier à tout moment et sans préavis le contenu de ce Manuel/Notice d’instructions.
-
Page 3: Table Des Matières
Élimination des étiquettes porte-noms (2A) / module (2B) ....12 Installation avec boîtiers côte à côte ...........13 Connexions ..................14 Connexions UT2010 ................14 Connexions UT2010 avec alimentation séparée .........14 Variantes ....................14 Connexions des modules ............. 15 Tableau des consommations modules de la platine extérieure ..15 alimentation avec art. -
Page 4: Description

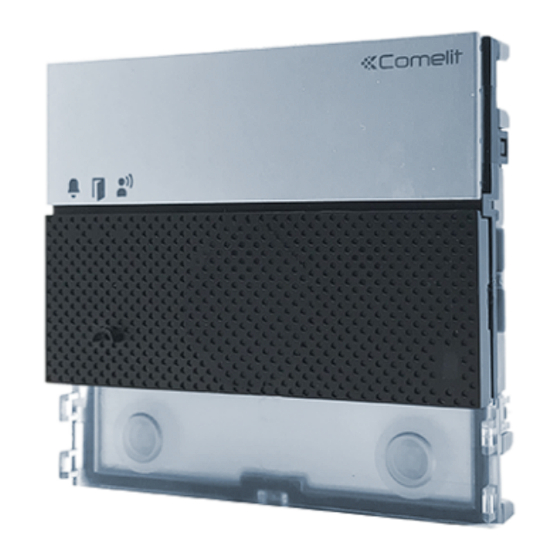

Description UT2010 Module audio pour platine Ultra, système Simplebus2. À utiliser sur des installations avec alimentation art. 1210 / 1210A. Facile à installer et simple à configurer grâce à la programmation smart des boutons d’appel. Détecteur crépusculaire pour l’extinction automatique de jour du rétroéclairage des étiquettes porte-noms. - Page 5 3. 4. 5. 14. 15. 1. Led de signalisation 13. Bornier de connexion : appel envoyé (verte) / ligne occupée (rouge) RTE entrée programmable RTE (entrée ouvre- porte sortie) ou DO (signal porte ouverte) ouvre-porte actif GND SE- négatif de référence entrée RTE et système de fermeture Phonie active SE+ connexion pour gâche électrique...
-
Page 6: Caractéristiques Techniques
Caractéristiques techniques Art. UT2010 DONNÉES GÉNÉRALES Typologie Modulaire Hauteur produit (mm) Largeur produit (mm) Profondeur produit (mm) Coloris produit Noir RAL9005, Transparent, Aluminium Poids produit (g) Type de matériau de revêtement Polycarbonate, Alliage d'aluminium Montage à encastrement Oui, avec accessoire dédié... -
Page 7: Installation
Installation La platine est disponible dans les versions à encastrer ou pour la pose en saillie : Tableau de composition de l’installation à encastrer A = Boîtier à encastrer B = Protection anti-pluie C = Châssis à encastrer avec cadre 3110/1 3110/2 3110/3... -
Page 8: Modèle À Encastrer
Modèle à encastrer Optionnel Optionnel NOIR ROUGE... -
Page 9: Élimination Des Étiquettes Porte-Noms (2A) / Module (2B)
CLACK! CLACK! CLACK! CLACK! CLACK! CLACK! Le bouton présente une étiquette porte-noms sur laquelle il est possible d’écrire directement (A) ou d’appliquer une étiquette autocollante (B). MAX 0,2 mm L’épaisseur totale de l’étiquette porte-noms + étiquette autocollante ne doit pas dépasser 0,2 mm. Possibilité... -
Page 10: Installation Avec Boîtiers Côte À Côte
Installation avec boîtiers côte à côte Avant de murer les boîtiers, insérer les entretoises. -
Page 11: Modèle À Installer En Saillie
Modèle à installer en saillie Optionnel Optionnel NOIR ROUGE... -
Page 12: Élimination Des Étiquettes Porte-Noms (2A) / Module (2B)
CLACK! CLACK! CLACK! CLACK! CLACK! CLACK! Le bouton présente une étiquette porte-noms sur laquelle il est possible d’écrire directement (A) ou d’appliquer une étiquette autocollante (B). MAX 0,2 mm L’épaisseur totale de l’étiquette porte-noms + étiquette autocollante ne doit pas dépasser 0,2 mm. Possibilité... -
Page 13: Installation Avec Boîtiers Côte À Côte
Installation avec boîtiers côte à côte... -
Page 14: Connexions
Connexions Connexions UT2010 1210A 1210 R GND NO NC UT2010 Max 20 m. Bouton ouvre-porte sortie. Connexions UT2010 avec alimentation séparée 1210A 1595 1210 120-230 V R GND NO NC UT2010 Max 20 m. Bouton ouvre-porte sortie. Variantes Variante pour l'utilisation du relais de la platine Variante pour l'utilisation d'un système de... -
Page 15: Connexions Des Modules
Connexions des modules Les modules de la platine extérieure sur les installations avec l'art. UT2010 et l'alimentation art. 1210/1210A disposent d'un courant maximum de 100 mA. Calculer l'absorption totale des modules à partir du tableau des Consommations en fonction de la configuration de l'installation. -
Page 16: Connexion Modules Boutons Art. Ut9200
Connexion modules boutons art. UT9200 1210A 1210 R GND NO NC NOIR UT2010 UT9200 ROUGE MAX 8 Max 20 m. Bouton ouvre-porte sortie. Max 8 modules (Max 30 modules avec alimentation supplémentaire). Connexion module écran tactile art. UT9270 Variante avec alimentation séparée 80 résidents... -
Page 17: Programmation
Programmation Pour une programmation correcte, respecter la séquence des consignes suivantes Configuration type bouton Adressage modules boutons III. Programmation des adresses d’appel Configuration type bouton à conserver pour le fonctionnement normal (simple/double) DIP 6 : configuration type bouton : Bouton simple (DIP6 ON). default Bouton double (DIP6 OFF, par défaut). -
Page 18: Programmation Smart D'adresses Consécutives
Programmation smart d’adresses consécutives default DIP 6 : configuration type bouton : Bouton simple (DIP6 ON). Bouton double (DIP6 OFF, par défaut). Définir l'adresse de l'appartement à appeler (par exemple : 1) à travers les dip-switches (voir « Tableau d’adressage » 1 2 3 4 S1 S2 1 2 3 4 exemple :... -
Page 19: Programmation Des Adresses Spécifiques
Programmation des adresses spécifiques default DIP 6 : configuration type bouton : Bouton simple (DIP6 ON). Bouton double (DIP6 OFF, par défaut). Définir l'adresse de l'appartement à appeler (par exemple : 25) à travers les dip-switches (voir « Tableau d’adressage » 1 2 3 4 S1 S2 1 2 3 4 exemple :... -
Page 20: Programmations Spéciales À Travers Les Dip-Switches
Programmations spéciales à travers les dip-switches S1 S2 Noter les réglages du dip-switch. 1. Saisir les dip selon la fonction que l'on 1 2 3 4 désire programmer, (voir « Tableau des programmations spéciales »). 2. Appuyer sur le bouton de confirmation. -
Page 21: Tableau Des Programmations Spéciales
Tableau des programmations spéciales CODE DIP SWITCH ON FONCTIONS Messages audio-visuels 1,2,7,8 Hébreu 3,7,8 Polonais 1,3,7,8 Catalan 2,3,7,8 Galicien 1,2,3,7,8 Langue basque 2,3,4,7,8 Danois 1,2,3,4,7,8 Norvégien 1,2,5,7,8 Suédois 1,2,3,5,7,8 Italien 4,5,7,8 Français 1,4,5,7,8 Espagnol 2,4,5,7,8 Hollandais 1,2,4,5,7,8 Grec 3,4,5,7,8 Anglais 1,3,4,5,7,8 Allemand 2,3,4,5,7,8... - Page 22 1,2,5,6,7,8 Temps d'attente reset (après raccrochage ou après ouvre-porte) : 10 s (par défaut) 3,5,6,7,8 Temps d'attente reset (après raccrochage ou après ouvre-porte) : 1 s 5,7,8 Valide le temps d' « attente reset » sur commande ouvre-porte (par défaut) Désactive le temps d' «...
-
Page 23: Détecteur Crépusculaire
Détecteur crépusculaire Gestion rétroéclairage des boutons Le détecteur crépusculaire est par défaut en modalité AUTO : les leds des boutons s’allument la nuit et restent éteintes le jour. Pour passer sur ON (leds toujours allumées) ou sur OFF (leds Noter les réglages du toujours éteintes), procéder dip-switch. -
Page 24: Contrôle Du Fonctionnement Du Détecteur Crépusculaire
S1 S2 Rétablir la configuration des DIP-switches Contrôle du fonctionnement du détecteur crépusculaire S1 S2 S1 S2 S’il fait jour et vous souhaitez vérifier le fonctionnement de la modalité AUTO du détecteur crépusculaire, procédez de la façon suivante : 1. Entrer dans la programmation 2. -
Page 25: Réglage De L'intensité Lumineuse Des Leds Des Boutons
Réglage de l’intensité lumineuse des leds des boutons S1 S2 Noter les réglages du dip-switch. 1. Valider le réglage de l’intensité 1 2 3 4 lumineuse 2. Définir la fonction choisie cod. 161 (réf. 161) et appuyer sur le bouton de 1 2 3 4 confirmation de la... -
Page 26: Fonction Light Me
Fonction Light me Cette fonction déclenche le rétroéclairage des boutons uniquement sur demande du client en appuyant sur le bouton LIGHT- ME présent sur le module audio/vidéo afin de réaliser des économies d’énergie et de limiter la pollution lumineuse. La gestion du rétroéclairage de ce bouton dépend de la façon dont a été configuré le détecteur crépusculaire. Par défaut, il est en modalité... -
Page 27: Remplacement Du Module Audio Avec Sauvegarde De Rétablissement De La Programmation
Remplacement du module audio avec sauvegarde de rétablissement de la programmation En cas de remplacement du module audio ou audio/vidéo, respecter les consignes qui suivent. L’opération doit être complétée dans l’heure qui suit le démontage de l’ancien module. Noter les réglages du dip-switch. -
Page 28: Configuration Par Ordinateur
Configuration par ordinateur Toutes les configurations du dispositif peuvent être effectuées sur ordinateur avec le logiciel de configuration Vip Manager, à télécharger gratuitement sur le site pro.comelitgroup.com. (Voir manuel de programmation) Par exemple : • programmation des adresses d’appel des boutons •... -
Page 29: Tableau D'adressage
Tableau d'adressage Dip switch Code 1,2,3,4,5 1,3,4,5,6 1,2,4,5,7 1,4,5,6,7 1,2,3,5,8 1,3,5,6,8 1,2,5,7,8 2,3,4,5,6 3,4,5,7 2,4,5,6,7 4,5,8 2,3,5,6,8 3,5,7,8 1,2,3,4,5,6 1,3,4,5,7 1,2,4,5,6,7 1,4,5,8 1,2,3,5,6,8 1,3,5,7,8 2,3,4,5,7 3,4,5,6,7 2,4,5,8 4,5,6,8 2,3,5,7,8 1,2,6 1,2,3,4,5,7 1,3,4,5,6,7 1,2,4,5,8 1,4,5,6,8 1,2,3,5,7,8 2,3,4,5,6,7 3,4,5,8 2,4,5,6,8 4,5,7,8 1,2,3 1,3,6 1,2,7 1,6,7... - Page 30 C E R T I F I E D M A N A G E M E N T S Y S T E M S w w w . c o m e l i t g r o u p . c o m Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy...
