Pokyny k montáži a volbě umístění vysílače
REV200...RF a přijímače REV-R.03...
1
Umístění přístrojů
1.1
REV200...RF a REV-R.03...
•
Přístroje je třeba umístit tak, aby vysílání a přijímání rádiového
signálu bylo co nejméně rušeno. Z těchto důvodů je nutné dbát
následujících pravidel pro vysílač REV200...RF i pro přijímač
REV-R03/1:
-
Nemontujte přístroje na kovové povrchy
-
Nemontujte přístroje do blízkosti elektrických kabelů,
elektronických zařízení jako jsou počítače, televizory, mikrovlné
přístroje apod.
-
Nemontujte přístroje v okolí velkých kovových předmětů nebo
materiálů s kovovou sítí, jako např. speciální skla nebo hustě
armovaný železobeton
●
Vzdálenost mezi regulátorem (vysílačem) a spínací jednotkou
(přijímačem) by neměla překročit 20 m nebo 2 podlaží.
1.2
REV200...RF (regulátor, vysílač)
•
Regulátor prostorové teploty by měl být umístěn v referenční
místnosti (na stěně nebo volně za použití dodávaného
stojánku)
•
REV200...RF by měl být umístěn tak, aby přesně snímal
prostorovou teplotu, bez ovlivnění přímým slunečním zářením
nebo jinými zdroji tepla nebo chladu.

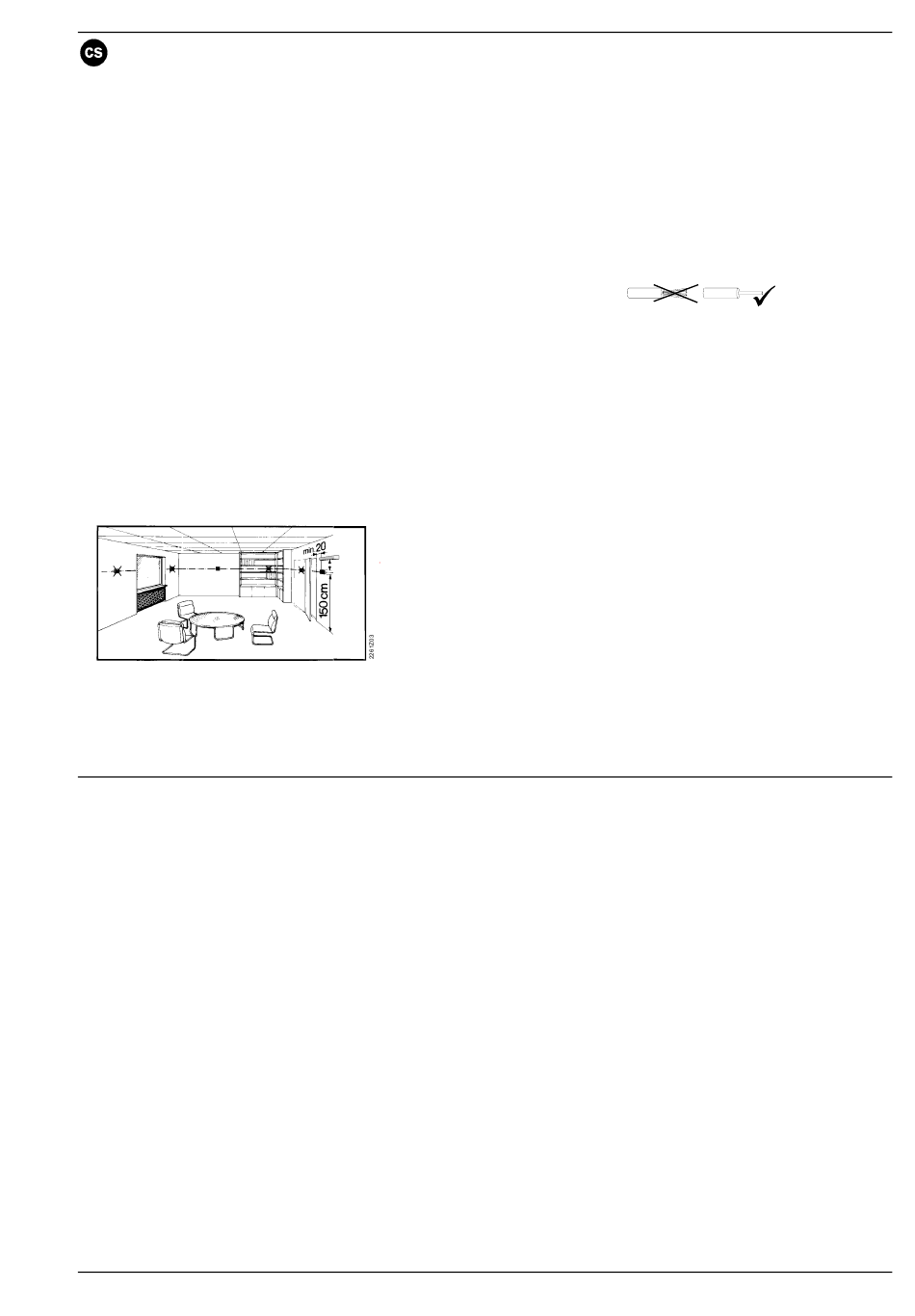

Volba umístění regulátoru REV200...RF pro nástěnnou montáž:
1.3
REV-R.03... (přijímač, spínací
jednotka)
•
Spínací jednotka (přijímač) by měla být přednostně montována
do blízkosti ovládaného zařízení
Uvedení do provozu vysílače REV200...RF a přijímače REV-R.03...
1
Zapnutí REV200...RF
•
Odstraňte izolační pásek z kontaktu baterií (Viz. obrázek 7):
Jakmile je odstraněn izolační pásek, přístroj se uvede do provozu.
2
Provizorně namontujte REV-R.03...
•
Pokud je to možné, připevněte provizorně přijímač (např.
oboustranně lepicí páskou). Pomůže vám to vyhledat později
místo s nejlepším příjmem rádiového signálu. (Viz. 5.
Vyhledání místa s nejlepším příjmem rádiového signálu).
•
Proveďte provizorní elektrické připojení. Viz obrázek 12 až
14. (uzavřete přední kryt přístroje)
3
Navázání rádiového spojení
REV-R.03... s REV200...RF
a)
Zapněte napájení přijímače REV-R.03...: LED_1 (Obr. 12) svítí
nebo bliká červeně
b)
Stiskněte tlačítko „RESET" (= vymazat) na REV-R.03...
přibližně na 4 sekundy: Oranžová LED_2 (Obr. 12) rychle
a krátce zabliká (uložená adresa REV200...RF se vymaže)
c)
Stiskněte tlačítko „SET" (= nastavení / inicializace) přibližně na
3 sekundy dokud oranžová LED nezačne trvale pomalu blikat:
Přijímač je v režimu inicializace, navázání rádiového spojení.
d)
Přijímač zůstane v režimu inicializace maximálně 25 minut.
Pokud neobdrží během této doby inicializační telegram
z vysílače REV200...RF, opakujte kroky b) a c).
e)
Stiskněte tlačítko „Learn" na regulátoru REV200...RF
přibližně na 4 sekundy. Regulátor vyšle inicializační telegram.
Building Technologies / HVAC Products
All manuals and user guides at all-guides.com
min.
10 cm
G2214xx
•
Ujistěte se, že místo instalace je suché a chráněno proti
stříkající vodě
•
Přístroj je možné montovat na běžné elektroinstalační krabice
nebo přímo na stěnu
2
Kontrola zapojení
Elektrické připojení je popsáno v kapitole „Schéma zapojení".
Poznámka:
Nepoužívejte lankové vodiče, použijte drát
nebo lanko opatřené ochrannou dutinkou.
3
Poznámky
•
Elektrická instalace musí splňovat příslušné předpisy a normy.
•
Pokud je referenční místnost, kde je umístěn regulátor, vybavena
termostatickými ventily, musí být nastaveny do plně otevřené
polohy.
•
V případě výpadku napájení REV-R.03... se výstupní relé rozepne.
•
Pokud během normálního provozu nedostane přijímač REV-R.03...
žádný nebo jen slabý řídicí telegram z vysílače REV200...RF
během 25ti a více minut, začne červeně blikat indikátor LED_1.
Pokud je řídicí telegram ještě čitelný, pokračuje přijímač
v normálním provozu. Pokud již telegram není čitelný, zůstane relé
v předchozí poloze .
Jakmile přijme REV-R.03... korektní řídicí telegram z vysílače
REV200...RF pokračuje v normálním provozu.
•
Při chybě v komunikaci vypne REV-R.03... výstupní relé přibližně 60
minut po obdržení posledního korektního řídicího telegramu.
Ovládané zařízení je vypnuté a LED_1 bliká červeně.
Jakmile přijímač REV-R.03... obdrží opět korektní řídicí telegram
z vysílače REV200...RF, vrátí se do normálního provozu.
f)
Jakmile REV-R03... přijme inicializační telegram, oranžová
LED_2 krátce rychle zabliká.
g)
Pokud oranžová LED_2 zůstane trvale svítit, výstupní relé je
sepnuté (= ovládané zařízení je zapnuté)
h)
Pokud oranžová LED_2 nesvítí, výstupní relé je rozepnuté
(= ovládané zařízení je vypnuté)
i)
V závislosti na provozním režimu, opakuje regulátor
REV200...RF vysílání řídicího ZAP nebo VYP telegramu každé 3
minuty. Díky tomu se výstupní relé sepne nebo rozepne
v závislosti na charakteru řídicího telegramu nejpozději do 3
minut.
j)
Pokud REV-R.03... nezachytí během 60ti minut žádný korektní
řídicí telegram, ovládané zařízení se vypne a LED_1 bliká
červeně.
k)
Při výpadku napájecího napětí REV-R.03... se výstupní relé
rozepne
4
Volba umístění REV200...RF
•
Namontujte REV200...RF na vybrané místo na stěně nebo
postavte pomocí stojánku. Vyjměte přístroj ze základové desky
dle obr. 1 až 2:
- pro montáž na stěnu postupujte dle obrázků 3 až 10
- jestliže chcete postavit vysílač pomocí stojánku, naklapněte
jej na zadní stranu vysílače
•
Postupujte také dle „Pokyny k montáži a volbě umístění
vysílače REV200...RF a přijímače REV-R.03..."
09.02.2007
19/30
