Page 3 Contents Quick Start........................3 Specifications ......................16 Special Features ......................21 Package Contents ...................... 22 Back Panel Connectors ..................... 23 LAN Port LED Status Table .................. 25 Audio Jacks Connection ..................25 Installing Antennas ....................27 Overview of Components ................... 28 CPU Socket ......................
Page 4 LED_SW1: EZ LED Control ................... 60 Debug Code LED ....................61 Boot Phases ......................61 Debug Code LED Table ..................61 Installing OS, Drivers & MSI Center ................66 MSI Center ......................67 UEFI BIOS ........................68 BIOS Setup ......................69 Resetting BIOS ......................
Page 5 Quick Start Thank you for purchasing a new motherboard from MSI®. This Quick Start section provides demonstration diagrams about how to install your computer. Some of the installations also provide video demonstrations. Please link to the URL to watch it with the web browser on your phone or tablet.
Page 6 Safety Information ∙ The components included in this package are prone to damage from electrostatic discharge (ESD). Please adhere to the following instructions to ensure successful computer assembly. ∙ Ensure that all components are securely connected. Loose connections may cause the computer to not recognize a component or fail to start.
Page 7 Case stand-off notification To prevent damage to the motherboard, any unnecessary mounting stand-off between the motherboard circuits and the computer case is prohibited. The Case standoff keep out zone signs will be marked on the backside of motherboard (as shown below) to serve as a warning to user.
Page 8 Installing a Processor ⚽ ∙ https://youtu.be/cltgIYiGtWY...
Page 9 ⚠ Important If you are installing the screw-type CPU heatsink, please follow the figure below to remove the retention module first and then install the heatsink.
Page 10 Installing DDR5 memory ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
Page 11 Connecting the Front Panel Header ⚽ ∙ http://youtu.be/DPELIdVNZUI Power LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
Page 12 Installing the Motherboard ⚽ ∙ https://youtu.be/wWI6Qt51Wnc Torque: 3 kgf·cm* *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
Page 13 Connecting the Power Connectors ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR1~2 PD_PWR1...
Page 14 Installing SATA Drives ⚽ ∙ http://youtu.be/RZsMpqxythc...
Page 15 Installing a Graphics Card ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
Page 16 Connecting Peripheral Devices...
Page 17 Power On...
Page 18 Specifications ∙ Supports AMD Ryzen™ 7000 Series Desktop Processor* ∙ Processor socket AM5 * Please go to www.msi.com to get the newest support status as new processors are released. Chipset AMD X670 Chipset ∙ 4x DDR5 memory slots, supporting up to 192GB* ∙...
Page 19 Continued from previous column ∙ 4x M.2 slots (Key M) • M2_1 slot (From CPU) • Supports up to PCIe 5.0 x4 • Supports 2260/ 2280 storage devices • M2_2 slot (From X670 chipset) • Supports up to PCIe 4.0 x4 M.2 SSD Slots •...
Page 20 Continued from previous column AMD Wi-Fi 6E ∙ The Wireless module is pre-installed in the M.2 (Key-E) slot ∙ Supports MU-MIMO TX/RX ∙ Supports 20MHz, 40MHz, 80MHz,160MHz bandwidth in 2.4GHz/ 5GHz or 6GHz* bands Wi-Fi & Bluetooth® ∙ Supports 802.11 a/ b/ g/ n/ ac/ ax ∙...
Page 21 Continued from previous column ∙ 1x Front panel audio connector ∙ 2x System panel connectors ∙ 1x Chassis Intrusion connector System Connectors ∙ 1x 3-pin Water Flow connector ∙ 2x 2-pin Thermal sensor connectors ∙ 1x TPM module connector ∙ 1x Tuning Controller connector ∙...
Page 22 ∙ 2x 256 Mb flash BIOS Features ∙ UEFI AMI BIOS ∙ ACPI 6.4, SMBIOS 3.5 ∙ Multi-language ∙ Drivers ∙ MSI Center ∙ CPU-Z MSI GAMING Software ∙ Norton 360 Deluxe ∙ AIDA64 Extreme - MSI Edition ∙ Tile...
Page 23 • Magnetic M.2 Shield Frozr • Devices Speed Up • Screwless M.2 Shield Frozr • Smart Image Finder • EZ M.2 Clips • MSI Companion • EZ DEBUG LED • System Diagnosis • EZ LED Control Thermal Features • Smart Button •...
Page 24 There is an ISO file in the supplied USB drive. Please do not delete it accidentally. ∙ For more information on installing drivers, please refer to Installing OS, Drivers & MSI Center chapter. If any of the above items are damaged or missing, please contact your retailer. ∙...
Page 25 Back Panel Connectors Item Description Clear CMOS button - Power off your computer. Press and hold the Clear CMOS button for about 5-10 seconds to reset BIOS to default values. USB 3.2 Gen 2x2 20Gbps Type-C port (From ASM3241)* * This USB port and PCI_E3 slot share the same bandwidth. When installing a device in PCI_E3 slot, this USB port would be disabled.
Page 26 Item Description Smart button - We provide 4 functions for the smart button to achieve. Please refer to the BIOS manual for details about selecting the smart button function. ∙ Reset (default) - press the smart button to reset the system. ∙...
Page 27 LAN Port LED Status Table Link/ Activity LED Speed LED Status Description Status Speed No link － Green Linked Green 100 Mbps ~ 2.5 Gbps Blinking Data activity Yellow 10 Gbps Audio Jacks Connection Audio jacks to headphone and microphone diagram Audio jacks to stereo speakers diagram AUDIO INPUT...
Page 28 Audio jacks to 4-channel speakers diagram AUDIO INPUT Rear Front Audio jacks to 5.1-channel speakers diagram AUDIO INPUT Rear Front Center/ Subwoofer Audio jacks to 7.1-channel speakers diagram AUDIO INPUT Rear Front Side Center/ Subwoofer...
Page 29 Installing Antennas 1. Combine the antenna with the base. 2. Screw two antenna cables tight to the WiFi antenna connectors as shown. 3. Place the antenna as high as possible.
Page 30 Overview of Components SYS_FAN1 SYS_FAN2 JARGB_V2_3 ATX_PWR1 PD_PWR1 JUSB1 JTPM1 JUSB2 SYS_FAN4 M2_1 JUSB3 PCI_E1 M2_2 JUSB4 M2_3 SATA▼_P3▲_P4 PCI_E2 SATA▼_S3▲_S4 SATA▼_A1▲_A2 M2_4 SYS_FAN3 PCI_E3 JCI1 JFP2 JARGB_V2_2...
Page 31 Always unplug the power cord from the power outlet before installing or removing ∙ the CPU. Please retain the CPU protective cap after installing the processor. MSI will deal ∙ with Return Merchandise Authorization (RMA) requests if only the motherboard comes with the protective cap on the CPU socket.
Page 32 It is recommended to use a more efficient memory cooling system for full DIMMs ∙ installation or overclocking. The stability and compatibility of installed memory module depend on installed CPU ∙ and devices when overclocking. ∙ Please refer to www.msi.com for more information on compatible memory.
Page 33 PCI_E3: PCIe 5.0 x4 (From CPU) ⚠ Important If you install a large and heavy graphics card, you need to use a tool such as MSI ∙ Graphics Card Bolster to support its weight to prevent deformation of the slot.
Page 34 Multiple graphics cards installation recommendation...
Page 35 M2_1~4: M.2 Slots (Key M) Watch the video to learn how to Install M.2 SSD with Screwless M.2 Shield Frozr heatsink. M2_1 ⚽ M2_2 M2_3 M2_4 ∙ https://youtu.be/J88vcXeLido ⚠ Important If your M.2 SSD equips its own heatsink, please remove the M.2 plate or rubber cube in the M.2 slot before installing M.2 SSD.
Page 36 2. Slightly lift up the end part of the Screwless M.2 Shield Frozr heatsink and move it forward to remove the heatsink. 3. Remove the protective films from the M.2 thermal pads on the M.2 plate. 4. If you install 2260 SSD, remove the screw from the M.2 plate and then install the supplied EZ M.2 Clip kit on the M.2 plate.
Page 37 5. Insert your M.2 SSD into the M.2 slot at a 30-degree angle. 6. Rotate the EZ M.2 Clip to fix the M.2 SSD. 30º 30º 30º 30º 2260 SSD 2280 SSD 7. Remove the protective films from the thermal pads under the Screwless M.2 Shield Frozr heatsink.
Page 38 Installing M.2 module into M2_2/ M2_3 slot 1. Loosen the screws of M.2 Shield Frozr heatsink. 2. Lift the M.2 Shield Frozr heatsink up and remove it. 3. Remove the protective films from the M.2 thermal pads on the M.2 plate. 4.
Page 39 5. Insert your M.2 SSD into the M.2 slot at a 30-degree angle. 6. Rotate the EZ M.2 Clip to fix the M.2 SSD. 30º 30º 30º 30º 2260 SSD 2280 SSD 6 6 7 7 7. Remove the protective films from the thermal pads under the M.2 Shield Frozr heatsink.
Page 40 Installing M.2 module into M2_4 slot 1. Loosen the screws of Magnetic M.2 Shield Frozr heatsink. 2. Lift the Magnetic M.2 Shield Frozr heatsink up and remove it. 3. Remove the protective films from the M.2 thermal pads on the M.2 plate.
Page 41 4. If you install 22110 SSD, remove the screw from the M.2 plate and then install the supplied M.2 plate screw on the M.2 plate. Skip this step if you install 2280 SSD. 5. Insert your M.2 SSD into the M.2 slot at a 30-degree angle. 6.
Page 42 Installing M.2 Xpander-Z Gen 5 Dual card Before installing the M.2 Xpander-Z Gen 5 Dual card, you need to install M.2 SSDs to the M.2 Xpander-Z Gen 5 Dual card. And then install the M.2 Xpander-Z Gen 5 Dual card to the motherboard, please follows the steps below for details. 1.
Page 43 5. Remove the protective film from the thermal pad of the heatsink. 6. Put the heatsink back in place and secure it. 7. Insert the M.2 Xpander-Z Gen 5 Dual card into the PCI_E2 slot. 8. Use a screw to secure the card to the back side of the case.
Page 44 9. Connect the PCIE_PWR1 to the power supply. 10. Connect the HDD LED cable supplied with your case to the JCASE connector. 11. Use the HDD LED cable supplied with M.2 Xpander-Z Gen 5 Dual card to connect the JMB connector and JFP1’s HDD pins (pin 1 & pin3). 12.
Page 45 M.2 Xpander-Z Gen 5 Dual card LED Control You can turn on/ off the LEDs by the switches. FAN LED switch M.2 LED switch FAN LED M.2 access LED M.2 temperature LED FAN LED switch This switch is used to turn on/ off the FAN LED. FAN LED •...
Page 46 SATA_P3~4, SATA_S3~4 & SATA_A1~2: SATA 6Gb/s Connectors These connectors are SATA 6Gb/s interface ports. Each connector can connect to one SATA device. SATA_P4 SATA_P3 SATA_S4 SATA_S3 SATA_A2 SATA_A1 ⚠ Important Please do not fold the SATA cable at a 90-degree angle. Data loss may result during ∙...
Page 47 JAUD1: Front Audio Connector This connector allows you to connect audio jacks on the front panel. Signal Name Signal Name MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2: Front Panel Connectors The JFP1 connector controls the power on, power reset, and the LEDs on your PC case/chassis.
Page 48 CPU_PWR1~2, ATX_PWR1, PD_PWR1: Power Connectors These connectors allow you to connect an ATX power supply. CPU_PWR1~2 Signal Name Signal Name Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 Signal Name Signal Name CPU_PWR1~2 +3.3V +3.3V Ground Ground Ground PWR OK ATX_PWR1 5VSB +12V...
Page 49 JCI1: Chassis Intrusion Connector This connector allows you to connect the chassis intrusion switch cable. Normal Trigger the chassis (default) intrusion event Using chassis intrusion detector 1. Connect the JCI1 connector to the chassis intrusion switch/ sensor on the chassis. 2.
Page 50 JUSB1: USB 3.2 Gen 2 10Gbps Type-C front panel Connector JUSB2: USB 3.2 Gen 2x2 20Gbps Type-C front panel Connector These connectors allow you to connect USB Type-C connectors on the front panel. The connectors possess a foolproof design. When you connect the cable, be sure to connect it with the corresponding orientation.
Page 51 JUSB3~4: USB 3.2 Gen 1 Connectors These connectors allow you to connect USB 3.2 Gen 1 5Gbps ports on the front panel. Signal Name Signal Name Power USB3_RX_DN USB3_RX_DP Ground USB3_TX_C_DN USB3_TX_C_DP Ground USB2.0- USB2.0+ Ground USB2.0+ USB2.0- Ground USB3_TX_C_DP USB3_TX_C_DN Ground USB3_RX_DP...
Page 52 In order to recharge your iPad, iPhone and iPod through USB ports, please install ∙ MSI Center utility. JTPM1: TPM Module Connector This connector is for TPM (Trusted Platform Module). Please refer to the TPM security platform manual for more details and usages.
Page 53 JSLOW1: Slow Mode Booting Jumper This jumper is used for LN2 cooling solution, that provides the extreme overclocking conditions, to boot at a stable processor frequency and to prevent the system from crashing. Normal Enabled (Default) (Please enable this jumper during BIOS POST.) JLN1: Low Temperature Booting Jumper This jumper allows liquid nitrogen cooling system to boot at an extremely low...
Page 54 W_FLOW1: Water Flow Meter Connector This connector allows you to connect a water flow meter to monitor the flow rate of your liquid cooling system. Signal Name Signal Name Ground WFLOW PWR WFLOW IN T_SEN1~2: Thermal Sensor Connector These connectors allow you to connect the thermistor cable and use it to monitor the temperature of the detection point.
Page 55 CPU_FAN1, PUMP_FAN1~2, SYS_FAN1~5: Fan Connectors Fan connectors can be classified as PWM (Pulse Width Modulation) Mode or DC Mode. PWM Mode fan connectors provide constant 12V output and adjust fan speed with speed control signal. DC Mode fan connectors control fan speed by changing voltage. The auto mode fan connectors can automatically detect PWM and DC mode.
Page 56 JBAT1: Clear CMOS (Reset BIOS) Jumper There is CMOS memory onboard that is external powered from a battery located on the motherboard to save system configuration data. If you want to clear the system configuration, set the jumpers to clear the CMOS memory. Keep Data Clear CMOS/ (default)
Page 57 Important ∙ Do not use the Multi-BIOS switch when system is booting up. You can also use the MSI Center or Flash BIOS Button to flash BIOS. Please refer to ∙ BIOS section for details. POWER1, RESET1: Power Button, Reset Button The Power/ Reset button allows you to power on/ reset the computer.
Page 58 (12V/G/R/B) with the maximum power rating of 3A (12V). Always turn off the power supply and unplug the power cord from the power outlet ∙ before installing or removing the RGB LED strip. ∙ Please use MSI’s software to control the extended LED strip.
Page 59 JARGB_V2_1~3: A-RAINBOW V2 (ARGB Gen2) LED connectors The JARGB_V2 connectors allow you to connect the ARGB Gen2 and the ARGB-based LED strips. The JARGB_V2 connector supports up to 240 individually addressable RGB LEDs with maximum power rating of 3A (5V). Signal Name Signal Name Data...
Page 60 It is recommended that you install LED strips with the same specification to achieve the best effects. Always turn off the power supply and unplug the power cord from the power outlet ∙ before installing or removing the addressable RGB LED strip. Please use MSI’s software to control the extended LED strip. ∙...
Page 61 V-Check Points Lite These voltage checkpoints are used to measure the current system voltages. A multimeter (not included) will be required to check voltages. To measure voltage, place test leads on the Ground (or screw mounting hole) and a specific V-Check Point. Please refer to the manual of your multimeter for more information.
Page 62 Onboard LEDs EZ Debug LED These LEDs indicate the debug status of the motherboard. CPU - indicates CPU is not detected or fail. DRAM - indicates DRAM is not detected or fail. VGA - indicates GPU is not detected or fail. BOOT - indicates the booting device is not detected or fail.
Page 63 Debug Code LED The Debug Code LED displays progress and error codes during and after POST. Refer to the Debug Code LED table for details. Hexadecimal Character Table Hexadecimal LED display Hexadecimal LED display Boot Phases Security (SEC) – initial low-level initialization Pre-EFI Initialization (PEI) –...
Page 64 PEI Progress Codes PEI Core is started Pre-memory CPU initialization is started 12 - 14 Pre-memory CPU initialization (CPU module specific) Pre-memory System Agent initialization is started 16 - 18 Pre-Memory System Agent initialization (System Agent module specific) Pre-memory PCH initialization is started 1A - 1C Pre-memory PCH initialization (PCH module specific) Memory initialization.
Page 65 System Agent DXE initialization is started System Agent DXE SMM initialization is started 6B - 6F System Agent DXE initialization (System Agent module specific) PCH DXE initialization is started PCH DXE SMM initialization is started PCH devices initialization 73 - 77 PCH DXE Initialization (PCH module specific) ACPI module initialization CSM initialization...
Page 66 Start of Setup Setup Input Wait Ready To Boot event Legacy Boot event Exit Boot Services event Runtime Set Virtual Address MAP Begin Runtime Set Virtual Address MAP End Legacy Option ROM Initialization System Reset USB hot plug PCI bus hot plug Clean-up of NVRAM Configuration Reset (reset of NVRAM settings) B8 - BF...
Page 67 S3 Resume Error Codes S3 Resume Failed S3 Resume PPI not Found S3 Resume Boot Script Error S3 OS Wake Error EC - EF Reserved for future AMI error codes Recovery Progress Codes Recovery condition triggered by firmware (Auto recovery) Recovery condition triggered by user (Forced recovery) Recovery process started Recovery firmware image is found...
Page 68 Installing OS, Drivers & MSI Center Please download and update the latest utilities and drivers at www.msi.com Installing Windows 10/ Windows 11 1. Power on the computer. 2. Insert the Windows 10/ Windows 11 installation disc/USB into your computer. 3. Press the Restart button on the computer case.
Page 69 MSI Center is an application that helps you easily optimize game settings and smoothly use content creation softwares. It also allows you to control and synchronize LED light effects on PCs and other MSI products. With MSI Center, you can customize ideal modes, monitor system performance, and adjust fan speed.
Page 70 UEFI has many new functions and advantages that traditional BIOS cannot achieve, and it will completely replace BIOS in the future. The MSI UEFI BIOS uses UEFI as the default boot mode to take full advantage of the new chipset’s capabilities.
Page 71 * When you press F10, a confirmation window appears and it provides the modification information. Select between Yes or No to confirm your choice. BIOS User Guide If you’d like to know more instructions on setting up the BIOS, please refer to https://download.msi.com/archive/mnu_exe/mb/AMDAM5BIOS.pdf or scan the QR code to access. ⚠ Important...
Page 72 Updating BIOS Updating BIOS with M-FLASH Before updating: Please download the latest BIOS file that matches your motherboard model from MSI website. And then save the BIOS file into the USB flash drive. Updating BIOS: 1. Switch to the target BIOS ROM by Multi-BIOS switch. Please skip this step if your motherboard doesn’t has this switch.
Page 73 1. Please download the latest BIOS file that matches your motherboard model from the MSI® website. 2. Rename the BIOS file to MSI.ROM, and save it to the root of the USB storage device. 3. Connect the power supply to CPU_PWR1 and ATX_PWR1. (No need to install CPU and memory.)
Page 74 Inhalt Schnellstart .......................3 Spezifikationen ....................16 Besondere Funktionen ..................21 Lieferumfang ....................22 Anschlüsse auf der Rückseite .................23 LAN Port LED Zustandstabelle ................25 Audiobuchsen ....................... 25 Antennen installieren ................... 27 Übersicht der Komponenten ................28 CPU Sockel ......................29 DIMM Steckplätze ....................30 PCI_E1~3: PCIe Erweiterungssteckplätze ............
Page 75 JPWRLED1: LED Stromzufuhr ................60 LED_SW1: EZ LED Steuerung ................60 Debug-Code-LED ....................61 Boot-Phasen ......................61 Debug-Code-LED-Tabelle ..................61 Installation von OS, Treibern & MSI Center ............67 MSI Center ......................68 UEFI BIOS ......................69 BIOS Setup ......................70 Reset des BIOS ..................... 71...
Page 76 Schnellstart Danke, dass Sie das MSI® Motherboard gewählt haben. Dieser Abschnitt der Kurzanleitung bietet eine Demo zur Installation Ihres Computers. Manche Installationen bieten auch die Videodemonstrationen. Klicken Sie auf die URL, um diese Videoanleitung mit Ihrem Browser auf Ihrem Handy oder Table anzusehen. Oder scannen Sie auch den QR Code mit Ihrem Handy, um die URL zu öffnen.
Page 77 Sicherheitshinweis ∙ Die im Paket enthaltene Komponenten sind der Beschädigung durch elektrostatischen Entladung (ESD). Beachten Sie bitte die folgenden Hinweise, um die erfolgreichen Computermontage sicherzustellen. ∙ Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere Steckverbindungen können Probleme verursachen, zum Beispiel: Der Computer erkennt eine Komponente nicht oder startet nicht.
Page 78 Hinweise zum Gehäuseabstandshalter Um eine Beschädigung des Motherboards zu vermeiden, sind unnötige Abstandshalter zwischen den Motherboard-Schaltkreisen und dem Computergehäuse verboten. Die Schilder „Case Standoff Keep Out Zone (Gehäuseabstandszone freihalten )“ auf der Rückseite des Motherboards (wie unten gezeigt) dienen als entsprechender Hinweis für den Anwender.
Page 79 Installation des Prozessors ⚽ ∙ https://youtu.be/cltgIYiGtWY...
Page 80 ⚠ Wichtig Wenn Sie den schraubbaren CPU-Kühlkörper installieren, folgen Sie bitte der Abbildung unten, um zuerst das Retentionsmodul zu entfernen und dann den Kühlkörper zu installieren.
Page 81 Installation des DDR5-Speichers ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
Page 82 Anschließen der Frontpanel-Stiftleiste ⚽ ∙ http://youtu.be/DPELIdVNZUI Power LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
Page 83 Installation des Motherboards ⚽ ∙ https://youtu.be/wWI6Qt51Wnc Drehmoment 3 kgf·cm* *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
Page 84 Stromanschlüsse anschliessen ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR1~2 PD_PWR1...
Page 85 Installation der SATA-Laufwerke ⚽ ∙ http://youtu.be/RZsMpqxythc...
Page 86 Einbau der Grafikkarte ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
Page 87 Peripheriegeräte...
Page 88 Einschalten...
Page 89 Spezifikationen ∙ Unterstützt Desktop-Prozessoren der AMD Ryzen™ 7000-Serie* ∙ Prozessor Sockel AM5 * Bitte besuchen Sie www.msi.com, um den neuesten Support-Status zu erhalten, wenn neue Prozessoren veröffentlicht werden. Chipsatz AMD X670 Chipsatz ∙ 4x DDR5 Speicherplätze, aufrüstbar bis 192 GB* ∙...
Page 90 Fortsetzung der vorherigen Spalte ∙ 4x M.2 Steckplätze (Key M) • M2_1 Steckplatz (von CPU) • Unterstützt bis zu PCIe 5.0 x4 • Unterstützt 2260/ 2280 Speichergeräte • M2_2 Steckplatz (vom X670 Chipsatz) • Unterstützt bis zu PCIe 4.0 x4 M.2 SSD Steckplätze •...
Page 91 Fortsetzung der vorherigen Spalte AMD Wi-Fi 6E ∙ Das Wireless-Modul ist im M.2 (Key-E) Steckplatz vorinstalliert ∙ Unterstützt MU-MIMO TX/RX ∙ Unterstützt Bandbreiten von 20 MHz, 40 MHz, 80 MHz,160 MHz in 2,4 GHz-/5 GHz- oder 6 GHz*-Bändern Wi-Fi & Bluetooth® ∙...
Page 92 Fortsetzung der vorherigen Spalte ∙ 1x Audioanschluss des Frontpanels ∙ 2x System-Panel-Anschlüsse ∙ 1x Gehäusekontaktschalter Systemanschlüsse ∙ 1x 3-poliger Anschluss für die Wasserpumpe ∙ 2x 2-polige Anschlüsse für einen Temperaturfühler ∙ 1x TPM Anschluss ∙ 1x Tuning Controller-Anschluss ∙ 1x Power-Taste Tasten ∙...
Page 93 ∙ 2x 256 Mb Flash BIOS Funktionen ∙ UEFI AMI BIOS ∙ ACPI 6.4, SMBIOS 3.5 ∙ Mehrsprachenunterstützung ∙ Treiber ∙ MSI Center ∙ CPU-Z MSI GAMING Software ∙ Norton 360 Deluxe ∙ AIDA64 Extreme - MSI Edition ∙ Tile...
Page 94 • Super Charger • Metall-Rückplatte • Gerätebeschleunigung • Magnetic M.2 Shield Frozr • Smart Image Finder • Schraubenloses M.2 Shield Frozr • MSI Companion • EZ M.2 Clip • Systemdiagnose • EZ DEBUG LED • EZ LED Steuerung Thermische Eigenschaften •...
Page 95 ∙ Sie darauf, dass Sie sie nicht versehentlich löschen. Weitere Informationen zum Installieren von Treibern finden Sie im Kapitel Installieren von Betriebssystem, Treibern und MSI Center. Falls einer der oben aufgeführten Artikel beschädigt ist oder fehlt, wenden Sie sich ∙...
Page 96 Anschlüsse auf der Rückseite Artikel Beschreibung Clear CMOS Taste - Schalten Sie den Computer aus. Halten Sie die Taste “Clear CMOS” für 5-10 Sekunden gedrückt, um das BIOS auf die Standardwerte zurückzusetzen. USB 3.2 Gen 2x2 20Gbit/s Typ-C Anschluss (vom ASM3241 Chipsatz)* * Dieser USB-Anschluss und der PCI_E3-Steckplatz teilen sich die gleiche Bandbreite.
Page 97 Artikel Beschreibung Smart-Taste - Wir bieten 4 Funktionen für die Smart-Taste zu erreichen. Einzelheiten zur Auswahl der Smart-Taste-Funktion finden Sie im BIOS- Handbuch. ∙ Reset (Standard) - Drücken Sie die Smart-Taste, um das System zurückzusetzen. ∙ Mystic Light Ein/ Aus - Drücken Sie die Smart-Taste, um alle integrierten LEDs ein- und auszuschalten.
Page 98 LAN Port LED Zustandstabelle Verbindung/ Aktivität LED Geschwindigkeit LED Zustand Bezeichnung Zustand Geschwindigkeit Keine Verbindung Off (Aus) － Grün Verbindung Grün 100 Mbps ~ 2,5 Gbps Blinkt Datenaktivität Gelb 10 Gbit/s Audiobuchsen Audiobuchsen für den Anschluss von einem Kopfhörer und Mikrofon Audiobuchsen für Stereo-Lautsprecher AUDIO INPUT...
Page 99 Audiobuchsen für 4 Kanal Anlage AUDIO INPUT Rear Front Audiobuchsen für 5.1 Kanal Anlage AUDIO INPUT Rear Front Center/ Subwoofer Audiobuchsen für 7.1 Kanal Anlage AUDIO INPUT Rear Front Side Center/ Subwoofer...
Page 100 Antennen installieren 1. Verbinden Sie Antenne mit dem Antennenfuß. 2. Schrauben Sie, wie gezeigt, die Antennen fest an die Wi-Fi Antennenanschlüsse. 3. Positionieren Sie die Antennen so hoch wie möglich.
Page 101 Übersicht der Komponenten SYS_FAN1 SYS_FAN2 JARGB_V2_3 ATX_PWR1 PD_PWR1 JUSB1 JTPM1 JUSB2 SYS_FAN4 M2_1 JUSB3 PCI_E1 M2_2 JUSB4 M2_3 SATA▼_P3▲_P4 PCI_E2 SATA▼_S3▲_S4 SATA▼_A1▲_A2 M2_4 SYS_FAN3 PCI_E3 JCI1 JFP2 JARGB_V2_2...
Page 102 Sie jedoch bitte sicher, dass die betroffenen Komponenten mit den abweichenden Einstellungen während des Übertaktens zurecht kommen. Von jedem Versuch des Betriebes außerhalb der Produktspezifikationen kann nur abgeraten werden. MSI übernehmt keinerlei Garantie für die Schäden und Risiken, die aus einem unzulässigem Betrieb oder einem Betrieb außerhalb der Produktspezifikation resultieren.
Page 103 Es wird empfohlen, ein effizienteres Speicherkühlsystem bei einer Vollbestückung ∙ des DIMMs oder beim Übertakten zu verwenden. Die Stabilität und Kompatibilität beim Übertakten der installierten Speichermodule ∙ sind abhängig von der installierten CPU und den installierten Geräten. ∙ Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter: www.msi.com.
Page 104 PCI_E1~3: PCIe Erweiterungssteckplätze PCI_E1: PCIe 5.0 x16 (von CPU) PCI_E2: PCIe 5.0 x8 (von CPU) PCI_E3: PCIe 5.0 x4 (von CPU) ⚠ Wichtig Wenn Sie eine große und schwere Grafikkarte einbauen, benötigen Sie einen ∙ Grafikkarten-Stabilisator (Graphics Card Bolster) der das Gewicht trägt und eine Verformung des Steckplatzes vermeidet.
Page 105 Mehrere Grafikkarten Einbauempfehlung...
Page 106 M2_1~4: M.2 Steckplätze (Key M) Sehen Sie sich das Video an, um zu erfahren, wie Sie eine M.2-SSD mit Stressless M.2 Shield Frozr- Kühlkörper installieren. M2_1 ⚽ M2_2 M2_3 M2_4 ∙ https://youtu.be/J88vcXeLido ⚠ Wichtig Wenn Ihre M.2-SSD mit einem eigenen Kühlkörper ausgestattet ist, entfernen Sie bitte die M.2-Platte und installieren Sie dann die M.2-SSD im M.2-Steckplatz.
Page 107 2. Heben Sie das Ende des schraublosen M.2 Shield Frozr-Kühlkörpers leicht an und bewegen Sie ihn nach vorne, um den Kühlkörper zu deinstallieren. 3. Entfernen Sie die Schutzfolie von den M.2 Wärmeleitpadsthe des M.2 Kühlkörpers. 4. Wenn Sie 2260 SSD installieren, entfernen Sie die Schraube von der M.2-Platte und installieren Sie dann das mitgelieferte EZ M.2-Clip-Kit auf der M.2-Platte.
Page 108 5. Stecken Sie eine M.2-SSD im 30-Grad-Winkel in den M.2-Steckplatz. 6. Drehen Sie den EZ M.2 Clip, um die M.2 SSD zu befestigen. 30º 30º 30º 30º 2260 SSD 2280 SSD 7. Entfernen Sie die Schutzfolie von den Wärmeleitpads unter dem schraublosen M.2 Shield Frozr-Kühlkörper.
Page 109 Installieren des M.2-Moduls im M2_2- oder M2_3-Steckplatz 1. Lösen Sie die Schraube des M.2-SHIELD FROZR-Kühlkörpers. 2. Heben Sie den M.2 Shield Frozr-Kühlkörper an und entfernen Sie ihn. 3. Entfernen Sie die Schutzfolie von den M.2 Wärmeleitpadsthe des M.2 Kühlkörpers. 4. Wenn Sie 2260 SSD installieren, entfernen Sie die Schraube von der M.2-Platte und installieren Sie dann das mitgelieferte EZ M.2-Clip-Kit auf der M.2-Platte.
Page 110 5. Stecken Sie eine M.2-SSD im 30-Grad-Winkel in den M.2-Steckplatz. 6. Drehen Sie den EZ M.2 Clip, um die M.2 SSD zu befestigen. 30º 30º 30º 30º 2260 SSD 2280 SSD 6 6 7 7 7. Entfernen Sie die Schutzfolie vom Wärmeleitpad unter dem M.2 Shield Frozr- Kühlkörper.
Page 111 Installieren des M.2-Moduls im M2_4-Steckplatz 1. Lösen Sie die Schraube des Magnetic-M.2-SHIELD FROZR-Kühlkörpers. 2. Heben Sie den Magnetic-M.2 Shield Frozr-Kühlkörper an und entfernen Sie ihn. 3. Entfernen Sie die Schutzfolie von den M.2 Wärmeleitpadsthe des M.2 Kühlkörpers.
Page 112 4. Wenn Sie 22110 SSD installieren, entfernen Sie die Schraube von der M.2-Platte und installieren Sie dann das mitgelieferte EZ M.2-Clip-Kit auf der M.2-Platte. Überspringen Sie diesen Schritt, wenn Sie eine 2280 SSD installieren. 5. Stecken Sie eine M.2-SSD im 30-Grad-Winkel in den M.2-Steckplatz. 6.
Page 113 Installieren der M.2 Xpander-Z Gen 5 Dual-Karte Bevor Sie die M.2 Xpander-Z Gen 5 Dual-Karte installieren, müssen Sie M.2-SSDs auf der M.2 Xpander-Z Gen 5 Dual-Karte installieren. Installieren Sie dann die M.2 Xpander-Z Gen 5 Dual-Karte auf dem Motherboard. Befolgen Sie für Einzelheiten bitte die nachstehenden Schritte.
Page 114 5. Entfernen Sie die Schutzfolie von den Wärmeleitpads des Kühlkörpers. 6. Setzen Sie den Kühlkörper wieder ein und sichern Sie ihn. 7. Setzen Sie die M.2 Xpander-Z Gen 5 Dual-Karte in den PCI_E2-Steckplatz. 8. Befestigen Sie die Karte mit Schraube an der Rückseite des Gehäuses.
Page 115 9. Verbinden Sie PCIE_PWR1 an die Stromversorgung. 10. Verbinden Sie das mit Ihrem Gehäuse gelieferte HDD-LED-Kabel mit dem JCASE- Anschluss. 11. Verwenden Sie das mit der M.2 Xpander-Z Gen 5 Dual-Kartemitgelieferte HDD LED-Kabel, um den JMB-Anschluss und JFP1’s HDD Pins (Pin 1 & Pin3) zu verbinden.
Page 116 M.2 Xpander-Z Gen 5 Dual Karte LED-Steuerung Sie können die LEDs mit den Schaltern ein- und ausschalten. FAN LED Schalter M.2 LED Schalter FAN-LED M.2 Access LED M.2 Temperatur-LED FAN LED Schalter Mit dem Schalter können Sie die FAN-LED ein/ausschalten. FAN-LED •...
Page 117 SATA_P3~4, SATA_S3~4 & SATA_A1~2: SATA 6Gb/s Anschlüsse Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle SATA 6 Gb/s. Pro Anschluss kann ein SATA Gerät angeschlossen werden. SATA_P4 SATA_P3 SATA_S4 SATA_S3 SATA_A2 SATA_A1 ⚠ Wichtig Knicken Sie das SATA-Kabel nicht in einem 90° Winkel. Datenverlust könnte die ∙...
Page 118 JAUD1: Audioanschluss des Frontpanels Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen eines Frontpanels. Signalname Signalname MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2: Frontpanel-Anschlüsse Der JFP1-Anschluss steuert das Einschalten, Zurücksetzen und die LEDs an Ihrem PC-Gehäuse/Gehäuse.
Page 119 CPU_PWR1~2, ATX_PWR1, PD_PWR1: Stromanschlüsse Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker. CPU_PWR1~2 Signalname Signalname Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 Signalname Signalname CPU_PWR1~2 +3,3V +3,3V Ground Ground Ground PWR OK ATX_PWR1 5VSB +12V +12V +3,3V +3,3V -12V Ground PS-ON#...
Page 120 JCI1: Gehäusekontaktanschluss Dieser Anschluss wird mit einem Kontaktschalter verbunden Normal Löse den (Standardwert) Gehäuseeingriff aus Gehäusekontakt-Detektor verwenden 1. Schließen Sie den JCI1 -Anschluss am Gehäusekontakt-Schalter/ Sensor am Gehäuse an. 2. Schließen Sie die Gehäuseabdeckung. 3. Gehen Sie zu BIOS > SETTINGS > Security > Chassis Intrusion Configuration. 4.
Page 121 JUSB1: USB 3.2 Gen 2 10Gbit/s Typ-C Frontplattenanschluss JUSB2: USB 3.2 Gen 2x2 20Gbit/s Typ-C Frontplattenanschluss Mit diesem Anschluss können Sie den USB Typ-C Anschluss auf dem Frontpanel verbinden. Der Anschluss verfügt über ein besonders sicheres Design. Wenn Sie das Kabel anschließen, müssen Sie es in der entsprechenden Ausrichtung verbinden.
Page 122 JUSB3~4: USB 3.2 Gen 1 Anschlüsse Mit diesen Anschlüsse können Sie die USB 3.2 Gen 1 5Gbit/s Anschlüsse auf dem Frontpanel verbinden. Signalname Signalname Power USB3_RX_DN USB3_RX_DP Ground USB3_TX_C_DN USB3_TX_C_DP Ground USB2.0- USB2.0+ Ground USB2.0+ USB2.0- Ground USB3_TX_C_DP USB3_TX_C_DN Ground USB3_RX_DP USB3_RX_DN Power...
Page 123 Schäden kommen. ∙ Um ein iPad, iPhone und einen iPod über USB-Anschlüsse aufzuladen, installieren Sie bitte die MSI® Center-Dienstprogramm. JTPM1: TPM Anschluss Dieser Anschluss wird für das TPM Modul (Trusted Platform Module) verwendet. Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie bitte dem TPM Plattform Handbuch.
Page 124 JSLOW1: Slow Mode Booting Steckbrücke Die Steckbrücke wird für die LN2-Kühlungen verwendet. Der Slow Mode startet den Prozessor in einer stabilen Frequenz und verhindert dadurch einen Systemcrash. Normal Aktiviert (Standardwert) (Aktivieren Sie bitte diese Steckbrücke während des BIOS POST.) JLN1: Steckbrücke für den Start bei niedrigen Temperaturen Diese Steckbrücke wird beim Einsatz eines Flüssigstickstoff-Kühlsystems verwendet, um das System bei extrem niedrigen Temperaturen starten zu können.
Page 125 W_FLOW1: Anschluss des Wasserdurchflusssensors Mit diesem Anschluss können Sie einen Wasserdurchflusssensor anschließen, um den Kühlwasserdurchfluss Ihres Flüssigkeitskühlsystems zu überwachen. Signalname Signalname Ground WFLOW PWR WFLOW IN T_SEN1~2: Anschluss für einen Temperaturfühler An diesem Anschluss können Sie ein Temperaturfühler-Kabel zur Überwachung der Temperatur eines gewählten Erfassungsbereichs anschließen.
Page 126 CPU_FAN1, PUMP_FAN1~2, SYS_FAN1~5: Stromanschlüsse für Lüfter Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus oder Spannungsmodus betrieben werden. Im PWM-Modus bieten die Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit per Drehzahlsteuersignal. Im DC-Modus bestimmen die Lüfteranschlüsse die Lüftergeschwindigkeit durch Ändern der Spannung. Der Auto-Modus der Lüfteranschlüsse kann den PWM- und DC-Modus automatisch erfassen.
Page 127 JBAT1: Clear CMOS Steckbrücke (Reset BIOS) Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsversorgung durch eine Batterie auf dem Motherboard versorgt, um die Daten der Systemkonfiguration zu speichern. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen. Daten CMOS-Daten beibehalten...
Page 128 Wichtig ∙ Beim Start des Systems verwenden Sie den Multi-BIOS-Schalter nicht. Sie können auch MSI Center oder Flash BIOS Taste verwenden, um das BIOS zu ∙ flashen. Weitere Informationen finden Sie im Abschnitt Aufrufen des BIOS-Setups. POWER1, RESET1: Power-Taste, Reset-Taste Mit dieser POWER-Taste können Sie den Computer einschalten.
Page 129 ∙ R/B) mit der maximalen Leistung von 3 A (12 V) Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie ∙ die RGB-LED-Streifen ein- und ausbauen. ∙ Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens.
Page 130 JARGB_V2_1~3: A-RAINBOW V2 (ARGB Gen2) LED Anschlüsee Mit den JARGB_V2-Anschlüssen können Sie die ARGB Gen2 und die ARGB-basierten LED-Streifen anschließen. Der JARGB_V2-Anschluss unterstützt bis zu 240 einzeln adressierbare RGB-LEDs mit einer maximalen Nennleistung von 3 A (5 V). Signalname Signalname Data No Pin Ground...
Page 131 Es wird empfohlen, LED-Streifen mit der gleichen Spezifikation zu installieren, um ∙ die besten Effekte zu erzielen. ∙ Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie die RGB-LED-Streifen ein- und ausbauen. Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens. ∙...
Page 132 Spannungsmesspunkte Lite (V-Check Points) Die Spannungsmesspunkte werden verwendet, um die aktuelle Systemspannung zu messen. Ein Multimeter (nicht enthalten) wird für die Spannungsmessung benötigt. Um die Spannung zu messen, halten Sie die Messleitungen auf GND (Montageloch für Schraube) und einen V-Messpunkt. Weitere Informationen finden Sie in der Bedienungsanleitung Ihres Multimeters.
Page 133 Onboard LEDs EZ DEBUG LED Diese LEDs zeigen den Debug-Status des Motherboards an. CPU - CPU wird nicht erkannt oder ist fehlerhaft. DRAM - DRAM wird nicht erkannt oder ist fehlerhaft. VGA - GPU wird nicht erkannt oder ist fehlerhaft BOOT - Boot-Gerät wird nicht erkannt oder ist fehlerhaft.
Page 134 Debug-Code-LED Die Debug-Code-LED-Anzeige zeigt den Fortschritt und das Fehlercode während und nach dem POST-Vorgang an. Einzelheiten entnehmen Sie bitte der Debug-Code LED- Tabelle. Hexadezimalzeichen Hexadecimal LED-Anzeige Hexadecimal LED-Anzeige Boot-Phasen Sicherheit (SEC) – Low-Level-Initialisierung beim Start Pre-EFI-Initialisierung (PEI) – Speicher-Initialisierung Ausführungsumgebung des Treibers (DXE) – Primäre Hardware-Initialisierung Auswahl des Boot-Gerätes (BDS) –...
Page 135 PEI-Fortschritt-Codes PEI-Kern wird gestartet Pre-Memory CPU-Initialisierung wird gestartet Pre-Memory CPU-Initialisierung (CPU-spezifisch) 12 - 14 Pre-Memory System-Agent-Initialisierung wird gestartet 16 - 18 Pre-Memory System-Agent-Initialisierung (System-Agent spezifisch) Pre-Memory PCH-Initialisierung wird gestartet 1A - 1C Pre-Memory PCH- Initialisierung (PCH-Modul spezifisch) Speicher-Initialisierung. Speicher-Initialisierung. Programmierung des Speicher-Timings Speicher-Initialisierung.
Page 136 64 - 67 CPU DXE-Initialisierung (CPU modulspezifisch) PCI Host Bridge Initialisierung System Agent DXE Initialisierung wird gestartet System Agent DXE SMM Initialisierung wird gestartet 6B - 6F System Agent DXE Initialisierung (modulspezifischer System Agent) PCH DXE Initialisierung wird gestartet PCH DXE SMM Initialisierung wird gestartet PCH-Geräte Initialisierung 73 - 77 PCH DXE Initialisierung (PCH modulspezifisch)
Page 137 SCSI-Rücksetzung SCSI-Erkennung SCSI-Aktivierung Bereite Kennwortüberprüfung vor Beginn der Einstellung Warten auf Eingabe Bereit für Boot-Event Legacy Boot Event Beendet das Boot-Services-Event Laufzeit stellt virtuelle MAP Start-Adresse ein Laufzeit stellt virtuelle MAP End-Adresse ein Legacy Option ROM Initialisierung System-Rücksetzung USB Hot-Plug PCI-Bus Hot-Plug NVRAM aufräumen Setzt die Konfiguration zurück (setzt die NVRAM-Einstellungen zurück)
Page 138 S3-Wiederaufnahme-Fortschritt-Codes S3-Wiederaufnehmen wird gestartet (S3-Wiederaufnehmen-PPI wird von DXE IPL aufgerufen) Führt das S3-Boot-Skript aus Veröffentlicht Video neu OS S3 Ruhezustand E4 - E7 Reserviert für zukünftige AMI-Fortschrittscodes S3 Wiederaufnahme Fehler-Codes Das S3-Wiederaufnehmen ist fehlgeschlagen Das S3-Wiederaufnehmen PPI wurde nicht gefunden Boot-Skript-Fehler bei der S3-Wiederaufnehmen S3 OS Ruhezustand-Fehler EC - EF...
Page 139 ACPI Status-Codes Nach dem Start erscheinen die folgende Codes und versetzen das Betriebssystem in den ACPI-Modus. Das System geht in den Ruhezustand S1 Das System geht in den Ruhezustand S2 Das System geht in den Ruhezustand S3 Das System geht in den Ruhezustand S4 Das System geht in den Ruhezustand S5 Das System beendet den Ruhezustand S1 Das System beendet den Ruhezustand S2...
Page 140 Installation von OS, Treibern & MSI Center Laden Sie die neuesten Treiber und Dienstprogramme von www.msi.com herunter und aktualisieren Sie sie. Installation von Windows 10/ Windows 11 1. Schalten Sie den Computer ein. 2. Legen Sie die Windows 10/ Windows 11-Installations-Disk oder das USB- Flashlaufwerk in das optisches Laufwerk.
Page 141 9. Starten Sie Ihren Computer neu. MSI Center MSI Center ist eine Anwendung, mit der Sie die Spieleinstellungen einfach optimieren und die Software zur Erstellung von Inhalten einstellen können. Außerdem können Sie LED-Lichteffekte in PCs und anderen MSI-Produkten steuern und synchronisieren.
Page 142 UEFI BIOS Das MSI UEFI-BIOS ist mit der UEFI-Architektur (Unified Extensible Firmware Interface) kompatibel. Das UEFI-BIOS hat viele neue Funktionen und besitzt Vorteile, die das traditionelle BIOS nicht bieten kann. Es wird zukünftige PCs und Geräte, die der UEFI-Firmware-Architektur entsprechen, vollständig unterstützen. Das MSI UEFI-BIOS verwendet UEFI als Standard-Startmodus, um die Funktionen des neuen Chipsatzes voll auszunutzen.
Page 143 Wählen Sie Yes, um die Wahl zu bestätigen, oder No, um die derzeitige Einstellung beizubehalten. BIOS-Benutzerhandbuch Wenn Sie weitere Anweisungen zur BIOS-Einrichtung wünschen, lesen Sie bitte https://download.msi.com/archive/mnu_exe/mb/AMDAM5BIOSde.pdf oder scannen Sie den QR-Code, um Zugang zu erhalten. ⚠ Wichtig Die Funktionen können je nach Produkt variieren.
Page 144 Aktualisierung des BIOS mit dem M-FLASH-Programm Vorbereitung: Laden Sie bitte die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI Website herunter. und speichern Sie die BIOS-Datei auf USB- Flash-Laufwerk. BIOS-Aktualisierungsschritte: 1. Wechseln Sie mit dem Multi-BIOS-Switch zum Ziel-BIOS-ROM. Überspringen Sie diesen Schritt, wenn Ihr Motherboard diesen Schalter nicht hat.
Page 145 1. Laden Sie bitte die neueste BIOS Version, die das Modell des Motherboards entspricht, von der offiziellen MSI® Website. 2. Benennen die BIOS-Datei im MSI.ROM um und speichern Sie die Datei im Root- Verzeichnis des USB 2.0-Speichermedien. 3. Verbinden Sie die Stromversorgung an dem CPU_PWR1 und ATX_PWR1-Stecker.
Page 146 Table des matières Démarrage rapide ......................3 Caractéristiques ......................16 Fonctions spéciales ....................21 Contenu ........................22 Connecteurs de panneau arrière ................23 Tableau explicatif de l’état de la LED du port LAN ..........25 Connexion des prises audio ................. 25 Installation des antennes ..................
Page 147 Debug Code LED ....................61 Phase de démarrage .................... 61 Tableau du Debug Code LED ................61 Installer le système d’exploitation, les pilotes et MSI Center ........ 67 MSI Center ......................68 UEFI BIOS ........................69 Configuration du BIOS ..................70 Réinitialiser le BIOS....................
Page 148 Démarrage rapide Merci d’avoir acheté cette nouvelle carte mère MSI®. Cette section de démarrage rapide fournit des explications sur son installation dans votre ordinateur. Certains processus d’installations proposent également des démonstrations vidéo. Veuillez visiter l’URL pour regarder la vidéo sur le navigateur Web de votre téléphone ou de votre tablette.
Page 149 Informations de sécurité ∙ Les composants dans l’emballage peuvent être endommagés par des décharges électrostatiques (ESD). Pour vous assurer de correctement monter votre ordinateur, veuillez vous référer aux instructions ci-dessous. ∙ Assurez-vous de bien connecter tous les composants. En cas de mauvaise connexion, il se peut que l’ordinateur ne reconnaisse pas le composant et que le démarrage échoue.
Page 150 Avertissement pour l’installation des entretoises Pour éviter d’endommager la carte mère, il est interdit d’installer des entretoises inutiles entre le circuit de la carte mère et le boîtier de l’ordinateur. Les signes de zone interdite (Keep Out Zone) sont marqués à l’arrière de la carte mère (comme indiqué...
Page 151 Installation d’un processeur ⚽ ∙ https://youtu.be/cltgIYiGtWY...
Page 152 ⚠ Important Si vous installez un ventirad qui se fixe avec des vis, veuillez suivre la figure ci- dessous pour d’abord retirer le module de rétention puis installer le ventirad.
Page 153 Installation de la mémoire DDR5 ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
Page 154 Connexion du panneau avant ⚽ ∙ http://youtu.be/DPELIdVNZUI Power LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
Page 155 Installation de la carte mère ⚽ ∙ https://youtu.be/wWI6Qt51Wnc Torque : 3 kgf·cm* *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
Page 156 Connexion des connecteurs d’alimentation ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR1~2 PD_PWR1...
Page 157 Installation des disques SATA ⚽ ∙ http://youtu.be/RZsMpqxythc...
Page 158 Installation d’une carte graphique ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
Page 159 Connexion des périphériques...
Page 160 Allumer...
Page 161 Caractéristiques ∙ Support des processeurs AMD Ryzen™ série 7000* ∙ Socket AM5 * Veuillez vous rendre sur le site www.msi.com pour obtenir la dernière liste des modèles supportés à mesure que de nouveaux processeurs sont introduits sur le marché. Chipset Chipset AMD X670 ∙...
Page 162 Suite du tableau sur la page précédente ∙ 6 x ports SATA 6 Gb/s Ports SATA • SATA_P3~P4 et SATA_S3~S4 (depuis chipset X670) • SATA_A1~A2 (depuis ASM1061) ∙ 4 x slots M.2 (Touche M) • Slot M2_1 (depuis CPU) • Support jusqu’à PCIe 5.0 x4 •...
Page 163 Suite du tableau sur la page précédente AMD Wi-Fi 6E ∙ Le module sans-fil est pré-installé dans le slot M.2 (Touche E) ∙ Support MU-MIMO TX/RX ∙ Support des bandes passantes de 20 MHz, 40 MHz, 80 MHz, 160 MHz dans les bandes 2,4 GHz/5 GHz ou 6 GHz* Wi-Fi et Bluetooth®...
Page 164 Suite du tableau sur la page précédente ∙ 1 x connecteur audio avant ∙ 2 x connecteurs de panneau système ∙ 1 x connecteur d’intrusion châssis Connecteurs ∙ 1 x connecteur à 3 broches pour système de watercooling système ∙ 2 x connecteurs à 2 broches pour capteur thermique ∙...
Page 165 ∙ 2 x flashs 256 Mb Fonctions BIOS ∙ UEFI AMI BIOS ∙ ACPI 6.4, SMBIOS 3.5 ∙ Multilingue ∙ Pilotes ∙ MSI Center ∙ CPU-Z MSI GAMING Logiciel ∙ Norton 360 Deluxe ∙ AIDA64 Extreme - MSI Edition ∙ Tile...
Page 166 • Magnetic M.2 Shield Frozr • Devices Speed Up • Screwless M.2 Shield Frozr • Smart Image Finder • EZ M.2 Clips • MSI Companion • EZ DEBUG LED • System Diagnosis • EZ LED Control Caractéristiques du refroidissement • Smart Button •...
Page 167 Il y a un fichier ISO dans la clé USB fournie. Veuillez ne pas le supprimer accidentellement. Pour plus d’informations sur l’installation des pilotes, veuillez vous référer au chapitre Installer le système d’exploitation, les pilotes et MSI Center. Veuillez contacter votre revendeur si un des éléments ci-dessus est endommagé ou ∙...
Page 168 Connecteurs de panneau arrière Élément Description Bouton Clear CMOS - Éteignez votre ordinateur. Appuyez sur le bouton Clear CMOS pendant 5 à 10 secondes pour réinitialiser le BIOS aux valeurs par défaut. Port USB 3.2 Gen 2x2 20 Gb/s Type-C (depuis ASM3241)* * Ce port USB et le slot PCI_E3 partagent la même bande passante.
Page 169 Élément Description Bouton intelligent - propose 4 fonctions. Veuillez vous référer au manuel du BIOS pour plus de détails sur la sélection de la fonction du bouton intelligent. ∙ Réinitialiser (défaut) - appuyez sur le bouton intelligent pour réinitialiser le système. ∙...
Page 170 Tableau explicatif de l’état de la LED du port LAN LED indiquant la connexion et LED indiquant la vitesse l’activité État Vitesse État Description Éteint － Éteint Pas de connexion Vert 100 Mb/s ~ 2,5 Gb/s Vert Connexion correcte Jaune 10 Gb/s Clignote Activité...
Page 171 Illustration de l’utilisation des prises audio dédiés aux haut- parleurs 4 canaux AUDIO INPUT Rear Front Illustration de l’utilisation des prises audio dédiés aux haut- parleurs 5.1 canaux AUDIO INPUT Rear Front Center/ Subwoofer Illustration de l’utilisation des prises audio dédiés aux haut- parleurs 7.1 canaux AUDIO INPUT Rear...
Page 172 Installation des antennes 1. Combinez l’antenne avec la base. 2. Vissez fermement les antennes aux connecteurs d’antenne Wi-Fi comme indiqué ci-dessous. 3. Placez les antennes le plus haut possible.
Page 173 Vue d’ensemble des composants SYS_FAN1 SYS_FAN2 JARGB_V2_3 ATX_PWR1 PD_PWR1 JUSB1 JTPM1 JUSB2 SYS_FAN4 M2_1 JUSB3 PCI_E1 M2_2 JUSB4 M2_3 SATA▼_P3▲_P4 PCI_E2 SATA▼_S3▲_S4 SATA▼_A1▲_A2 M2_4 SYS_FAN3 PCI_E3 JCI1 JFP2 JARGB_V2_2...
Page 174 Veuillez garder le capot de protection du processeur après l’installation du ∙ processeur. Selon les exigences de RMA (Return Merchandise Authorization), MSI n’acceptera pas les cartes mère dont le capot de protection aura été retiré. Lors de l’installation d’un processeur, n’oubliez pas d’installer un ventilateur ∙...
Page 175 ∙ La stabilité et la compatibilité du module de mémoire lors de l’overclocking dépendent du processeur et des périphériques installés. Veuillez vous référer au site www.msi.com pour plus d’informations sur la mémoire ∙ compatible.
Page 176 Important Si vous installez une carte graphique lourde, il vous faut utiliser un outil comme ∙ la barre de support MSI pour supporter son poids et pour éviter la déformation du slot. ∙ Si vous choisissez d’installer une seule carte d’extension PCIe x16, nous vous recommandons d’utiliser le slot PCI_E1 pour profiter de performances optimales.
Page 177 Recommandation d’installation de plusieurs cartes graphiques...
Page 178 M2_1~4 : Slots M.2 (Touche M) Regardez la vidéo pour savoir comment installer le SSD M.2 avec la plaque Scressless M.2 Shield Frozr. M2_1 ⚽ M2_2 M2_3 M2_4 ∙ https://youtu.be/J88vcXeLido ⚠ Important Si votre SSD M.2 dispose de son propre système de dissipation de chaleur, retirez la plaque M.2 ou le cube en caoutchouc dans le slot M.2 avant d’installer le SSD M.2.
Page 179 2. Soulevez légèrement l’extrémité de la plaque Screwless M.2 Shield Frozr et déplacez-la vers l’avant pour retirer la plaque. 3. Retirez le film de protection du pad thermique M.2 de la plaque de base. 4. Si vous installez un SSD 2260, retirez la vis de la plaque de base, puis installez le kit de clips EZ M.2 fourni sur la plaque de base.
Page 180 5. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés. 6. Faites pivoter le clip EZ M.2 pour fixer le SSD M.2. 30º 30º 30º 30º SSD 2260 SSD 2280 7. Retirez le film de protection du pad thermique sous la plaque Screwless M.2 Shield Frozr.
Page 181 Installation du module M.2 dans les slots M2_2/M2_3 1. Desserrez les vis de la plaque M.2 Shield Frozr. 2. Soulevez la plaque M.2 Shield Frozr et retirez-la. 3. Retirez le film de protection du pad thermique M.2 de la plaque de base. 4.
Page 182 5. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés. 6. Faites pivoter le clip EZ M.2 pour fixer le SSD M.2. 30º 30º 30º 30º SSD 2260 SSD 2280 6 6 7 7 7. Retirez le film de protection du pad thermique sous la plaque M.2 Shield Frozr. 8.
Page 183 Installation du module M.2 dans le slot M2_4 1. Desserrez les vis de la plaque Magnetic M.2 Shield Frozr. 2. Soulevez la plaque Magnetic M.2 Shield Frozr et retirez-la. 3. Retirez le film de protection du pad thermique M.2 de la plaque de base.
Page 184 4. Si vous installez un SSD 22110, retirez la vis de la plaque de base, puis installez la vis de la plaque de base fournie sur la plaque de base. Ignorez cette étape si vous installez un SSD 2280. 5. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés. 6.
Page 185 Installer la carte M.2 Xpander-Z Gen 5 Dual Avant d’installer la carte M.2 Xpander-Z Gen 5 Dual, vous devez installer des SSD M.2 sur la carte M.2 Xpander-Z Gen 5 Dual. Ensuite, installez la carte M.2 Xpander-Z Gen 5 Dual sur la carte mère, veuillez suivre les étapes ci-dessous pour plus de détails. 1.
Page 186 5. Retirez le film de protection du pad thermique de la plaque. 6. Remettez la plaque en place et fixez-la. 7. Insérez la carte M.2 Xpander-Z Gen 5 Dual dans le slot PCI_E2. 8. Utilisez une vis pour fixer la carte à l’arrière du boîtier.
Page 187 9. Connectez le PCIE_PWR1 à l’alimentation. 10. Branchez le câble HDD LED du boîtier au connecteur JCASE. 11. Utilisez le câble HDD LED fourni avec la carte M.2 Xpander-Z Gen 5 Dual pour relier le connecteur JMB aux broches HDD du connecteur JFP1 (broche 1 et broche 12.
Page 188 Contrôle du rétroéclairage LED de la carte M.2 Xpander-Z Gen 5 Dual Vous pouvez allumer/éteindre les LED en utilisant les interrupteurs. Interrupteur LED du ventilateur Interrupteur LED M.2 LED du ventilateur LED d’accès M.2 LED de température M.2 Interrupteur LED du ventilateur Cet interrupteur est utilisé...
Page 189 SATA_P3~4, SATA_S3~4 et SATA_A1~2 : Connecteurs SATA 6 Gb/s Ces connecteurs utilisent une interface SATA 6 Gb/s. Chaque connecteur peut être relié à un appareil SATA. SATA_P4 SATA_P3 SATA_S4 SATA_S3 SATA_A2 SATA_A1 ⚠ Important Veuillez ne pas plier les câbles SATA à 90° car cela pourrait entraîner une perte de ∙...
Page 190 JAUD1 : Connecteur audio avant Ce connecteur se lie aux prises audio du panneau avant. Broche Nom de signal Broche Nom de signal MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2 : Connecteurs de panneau avant Le connecteur JFP1 contrôle la mise sous tension, la réinitialisation de l’alimentation et les LED du boîtier/châssis de votre PC.
Page 191 CPU_PWR1~2, ATX_PWR1, PD_PWR1 : Connecteurs d’alimentation Ces connecteurs vous permettent de relier une alimentation ATX. CPU_PWR1~2 Broche Nom de signal Broche Nom de signal Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 Broche Nom de signal Broche Nom de signal CPU_PWR1~2 +3.3V +3.3V...
Page 192 JCI1 : Connecteur d’intrusion châssis Ce connecteur est relié à un câble d’interrupteur d’intrusion châssis. Normal Commencer l’activité (défaut) d’intrusion châssis Utilisation du détecteur d’intrusion châssis 1. Reliez le connecteur JCI1 à l’interrupteur ou au capteur d’intrusion châssis situé sur le boîtier du PC. 2.
Page 193 JUSB1 : Connecteur de panneau avant USB 3.2 Gen 2 10 Gb/s Type-C JUSB2 : Connecteur de panneau avant USB 3.2 Gen 2x2 20 Gb/s Type-C Ces connecteurs vous permettent de relier des connecteurs USB Type-C sur le panneau avant. Pour plus de sécurité, ce connecteur a été conçu pour offrir une excellente robustesse.
Page 194 JUSB3~4 : Connecteurs USB 3.2 Gen 1 Ces connecteurs vous permettent de relier des ports USB 3.2 Gen 1 5 Gb/s sur le panneau avant. Broche Nom de signal Broche Nom de signal Power USB3_RX_DN USB3_RX_DP Ground USB3_TX_C_DN USB3_TX_C_DP Ground USB2.0- USB2.0+ Ground...
Page 195 Pour recharger votre iPad, iPhone et iPod par l’intermédiaire d’un port USB, veuillez ∙ installer l’utilitaire MSI Center. JTPM1 : Connecteur de module TPM Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous référer au manuel du module TPM pour plus d’informations.
Page 196 JSLOW1 : Cavalier de démarrage du mode ralenti Ce cavalier est utilisé pour la solution de refroidissement LN2, prenant en charge les conditions extrêmes d’overclocking, et assurent le démarrage du processeur à une fréquence stable, ce qui évite le crash du système. Normal Activé...
Page 197 W_FLOW1 : Connecteur de débitmètre d’eau Ce connecteur vous permet de connecter un débitmètre pour surveiller le débit de votre système de refroidissement par eau (watercooling). Broche Nom de signal Broche Nom de signal Ground WFLOW PWR WFLOW IN T_SEN1~2 : Connecteurs de capteur thermique Ces connecteurs vous permettent d’utiliser un câble à...
Page 198 CPU_FAN1, PUMP_FAN1~2, SYS_FAN1~5 : Connecteurs de ventilateur Les connecteurs de ventilateur peuvent être utilisés en mode PWM (Pulse Width Modulation) et en mode DC. En mode PWM, les connecteurs fournissent une sortie de 12 V constante et ajustent la vitesse du ventilateur avec un signal de contrôle de vitesse.
Page 199 JBAT1 : Cavalier Clear CMOS (Réinitialiser le BIOS) Une mémoire CMOS est intégrée et est alimentée en externe par une batterie située sur la carte mère afin de conserver les données de configuration système. Si vous souhaitez effacer la configuration du système, réglez le cavalier pour effacer la mémoire CMOS.
Page 200 N’utilisez pas le commutateur Multi-BIOS lorsque le système est en cours de ∙ démarrage. ∙ Vous pouvez également utiliser MSI Center ou Bouton Flash BIOS pour flasher le BIOS. Veuillez vous référer à la section du BIOS pour plus de détails. POWER1, RESET1 : Bouton d’alimentation, Bouton de réinitialisation Le bouton d’alimentation et le bouton de réinitialisation vous permettent d’allumer...
Page 201 2 mètres maximum avec une puissance nominale maximale de 3 A (12 V). Avant d’installer ou de retirer le ruban LED RGB, veillez à toujours éteindre ∙ l’alimentation et à débrancher le cordon d’alimentation de la prise électrique. ∙ Veuillez utiliser un logiciel de MSI dédié pour contrôler le ruban d’extension LED.
Page 202 JARGB_V2_1~3 : Connecteurs LED A-RAINBOW V2 (ARGB Gen2) Les connecteurs JARGB_V2 vous permettent de connecter les rubans LED ARGB Gen2 et ARGB. Le connecteur JARGB_V2 supporte jusqu’à 240 LED RGB adressables individuellement avec une puissance nominale maximale de 3 A (5 V). Broche Nom de signal Broche...
Page 203 Avant d’installer ou de retirer le ruban LED RGB adressable, veillez à toujours ∙ éteindre l’alimentation et à débrancher le cordon d’alimentation de la prise électrique. Veuillez utiliser un logiciel de MSI dédié pour contrôler le ruban d’extension LED. ∙...
Page 204 V-Check Points Lite Ces points de mesure de tension servent à mesurer les tensions du système. Un multimètre est nécessaire pour vérifier les tensions (multimètre non fourni). Pour vérifier la tension, placez les fils d’essai sur la terre (ou le trou de montage de la vis) et un V-Check Point spécifique.
Page 205 LED embarquées EZ Debug LED Ces LEDs indiquent l’état de débogage de la carte mère. CPU - indique que le CPU n’est pas détecté ou que son initialisation a échoué. DRAM - indique que la mémoire DRAM n’est pas détectée ou que son initialisation a échoué. VGA - indique que le GPU n’est pas détecté...
Page 206 Debug Code LED Le Debug Code LED affiche la progression et les codes d’erreur pendant et après le POST. Veuillez vous référer au tableau du Debug Code LED pour plus de détails. Tableau des caractères hexadécimaux Hexadécimaux Affichage LED Hexadécimaux Affichage LED Phase de démarrage Sécurité...
Page 207 Codes de progression PEI Le cœur PEI est lancé Initialisation de la pré-mémoire du processeur est lancée Initialisation de la pré-mémoire du processeur (module processeur 12 - 14 spécifique) Initialisation de la pré-mémoire de l’agent système est lancée Initialisation de la pré-mémoire de l’agent système (module agent 16 - 18 système spécifique) Initialisation de la pré-mémoire du PCH est lancée...
Page 208 Codes de progression DXE Le cœur DXE est lancé Initialisation NVRAM Installation des services d’exécution du PCH Initialisation du processeur DXE est lancée 64 - 67 Initialisation du processeur DXE (module processeur spécifique) Initialisation du pont hôte PCI Initialisation de l’agent système DXE est lancée Initialisation de l’agent système DXE SMM est lancée 6B - 6F Initialisation de l’agent système DXE (module agent système spécifique)
Page 209 Réinitialisation IDE Détection IDE Activer IDE Initialisation SCSI est lancée Réinitialisation SCSI Détection SCSI Activer SCSI Configuration de vérification du mot de passe Démarrage de la configuration Configuration de l’attente d’entrée Evénement Prêt à démarrer Evénement de démarrage du mode Legacy Boot (Démarrage hérité) Quitter l’événement des services de démarrage Début de temps de définition d’adresse virtuelle MAP Fin de temps de définition d’adresse virtuelle MAP...
Page 210 Erreur lors du chargement de l’option de démarrage (erreur LoadImage) Echec de l’option de démarrage (erreur StartImage) Echec de la mise à jour du flash Le protocole de réinitialisation n’est pas disponible Codes de progression de reprise S3 La reprise S3 est lancée (le PPI de reprise S3 est appelé par le DXE IPL) Exécution du Boot Script S3 Reposter la vidéo Appel du vecteur d’éveil S3 du système d’exploitation...
Page 211 Codes d’état ACPI Les codes suivants apparaissent après le démarrage et après l’entrée du système d’exploitation en mode ACPI. Le système entre en état de veille S1 Le système entre en état de veille S2 Le système entre en état de veille S3 Le système entre en état de veille S4 Le système entre en état de veille S5 Le système sort de l’état de mode veille S1...
Page 212 Installer le système d’exploitation, les pilotes et MSI Center Veuillez vous référer au site www.msi.com pour télécharger et mettre à jour les derniers utilitaires et pilotes. Installer Windows 10/Windows 11 1. Allumez l’ordinateur. 2. Insérez le disque ou la clé USB d’installation de Windows 10/Windows 11 dans votre ordinateur.
Page 213 9. Redémarrez votre ordinateur. MSI Center MSI Center est une application qui vous aide à optimiser facilement les paramètres de jeu et à utiliser les logiciels de création de contenu de manière intuitive. Elle vous permet également de contrôler et de synchroniser les effets de lumière LED sur les PC et autres produits MSI.
Page 214 BIOS traditionnel. Le BIOS UEFI est ainsi voué à totalement remplacer le BIOS traditionnel à l’avenir. Le BIOS UEFI de MSI utilise UEFI comme mode de démarrage par défaut pour profiter au maximum des capacités du nouveau chipset.
Page 215 Choisissez entre Oui et Non pour confirmer. Guide d’utilisation du BIOS Si vous souhaitez en savoir plus sur la configuration du BIOS, veuillez vous référer au fichier https://download.msi.com/archive/mnu_exe/mb/ AMDAM5BIOSfr.pdf ou scannez le code QR pour y accéder. ⚠...
Page 216 Avant la mise à jour : Veuillez télécharger la dernière version du BIOS compatible à votre carte mère sur le site MSI. Ensuite, veuillez sauvegarder le profil BIOS sur la clé USB. Mettre le BIOS à jour : 1. Accédez au BIOS ROM voulu avec le commutateur Multi-BIOS. Ignorez cette étape si votre carte mère ne possède pas ce commutateur.
Page 217 1. Veuillez télécharger la dernière version du BIOS compatible à votre carte mère sur le site MSI®. 2. Renommez le profil BIOS en MSI.ROM et enregistrez-le à la racine de la clé USB. 3. Connectez l’alimentation aux connecteurs CPU_PWR1 et ATX_PWR1. (Pas besoin d’installer le processeur et la mémoire.)
Page 218 Содержание Краткое руководство по установке ................3 Технические характеристики .................. 16 Эксклюзивные функции ................... 21 Комплект поставки ....................22 Разъемы задней панели ..................23 Таблица состояний индикатора порта LAN ............25 Подключение аудиоразъемов ................25 Установка антенн....................27 Компоненты материнской платы ................28 Процессорный...
Page 219 LED_SW1: Переключатель для управления индикаторами EZ ......60 Индикатор отладочных кодов ................61 Фазы загрузки ..................... 61 Таблица отладочных кодов................. 61 Установка ОС, драйверов и MSI Center ..............66 MSI Center ......................67 UEFI BIOS ........................68 Настройка BIOS....................69 Сброс...
Page 220 Краткое руководство по установке Благодарим вас за покупку новой материнской платы MSI®. В этом разделе приведены демонстрационные схемы установки компьютера. Для некоторых моделей также доступны видеоинструкции. Чтобы посмотреть видео, посетите веб- сайт по URL-адресу или отсканируйте QR-код и откройте веб-сайт в веб-браузере...
Page 221 Безопасное использование продукции ∙ Компоненты, входящие в комплект поставки могут быть повреждены статическим электричеством. Для успешной сборки компьютера, пожалуйста, следуйте указаниям ниже. ∙ Убедитесь, что все компоненты компьютера подключены должным образом. Ослабленные соединения компонентов могут привести как к сбоям в работе, так и...
Page 222 Уведомление о стойках для крепления материнской платы Во избежание повреждения материнской платы, запрещается устанавливать любые ненужные стойки в зонах электрических дорожек материнской платы для крепления ее в корпусе компьютера. Знаки «Case standoff keep out zone» (зона, где запрещается устанавливать стойки) отмечены на задней стороне материнской платы...
Page 223 Установка процессора ⚽ ∙ https://youtu.be/cltgIYiGtWY...
Page 224 ⚠ Внимание! Чтобы установить кулер с креплением на винтах, следуйте указаниям на рисунках ниже. Сначала удалите фиксирующий модуль, затем установите кулер.
Page 225 Установка модуля памяти DDR5 ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
Page 226 Подключение разъема на передней панели ⚽ ∙ http://youtu.be/DPELIdVNZUI Power LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
Page 227 Установка материнской платы ⚽ ∙ https://youtu.be/wWI6Qt51Wnc Крутящий момент: 3 кгс·см* *3 кгс·см = 0.3 Н·м = 2.6 фунт- сила·дюйм...
Page 228 Подключение разъема питания ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR1~2 PD_PWR1...
Page 229 Установка оптического привода с интерфейсом SATA ⚽ ∙ http://youtu.be/RZsMpqxythc...
Page 230 Установка видеокарты ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
Page 231 Подключение периферийных устройств...
Page 232 Включение...
Page 233 Технические характеристики ∙ Поддержка процессоров AMD Ryzen™ 7000-серии для настольных ПК* Процессор ∙ Процессорный сокет AM5 * Обратитесь www.msi.com, чтобы получить последнюю информацию о поддержке новых процессоров. Чипсет AMD X670 ∙ 4x слота памяти DDR5 с поддержкой до 192ГБ* ∙ Поддержка 1R 4800 МГц по стандартам JEDEC ∙...
Page 234 Продолжение с предыдущей страницы ∙ 6x портов SATA 6Гб/с • SATA_P3~P4 и SATA_S3~S4 (для чипсета X670) Порт SATA • SATA_A1~A2 (от контроллера ASM1061) ∙ 4x разъема M.2 (Ключ M) • Разъем M2_1 (от процессоров) • Поддержка PCIe 5.0 x4 • Поддержка накопителей 2260/ 2280 •...
Page 235 Продолжение с предыдущей страницы Модуль беспроводной связи на базе чипсета AMD Wi-Fi 6E ∙ Беспроводной модуль предварительно устанавливается в разъем M.2 (Ключ E) ∙ Поддержка MU-MIMO TX/RX ∙ Поддерживает полосу пропускания 20 МГц, 40 МГц, Wi-Fi и Bluetooth® 80 МГц, 160 МГц в диапазонах 2.4 ГГц/5 ГГц или 6 ГГц* ∙...
Page 236 Продолжение с предыдущей страницы ∙ 1x разъем аудио передней панели ∙ 2x разъема системной панели ∙ 1x разъем датчика открытия корпуса Системные ∙ 1x 3-контактный разъем вентилятора Water Flow разъемы ∙ 2x 2-контактных разъема датчика температуры ∙ 1x разъем модуля TPM ∙...
Page 237 ∙ 2x 256 Мб флэш ∙ UEFI AMI BIOS Параметры BIOS ∙ ACPI 6.4, SMBIOS 3.5 ∙ Мультиязычный интерфейс ∙ Драйверы ∙ MSI Center ∙ CPU-Z MSI GAMING Программное обеспечение ∙ Norton 360 Deluxe ∙ AIDA64 Extreme - MSI Edition ∙ Tile...
Page 238 • Metal Backplate • Devices Speed Up • Magnetic M.2 Shield Frozr • Smart Image Finder • Screwless M.2 Shield Frozr • MSI Companion • Зажим EZ M.2 • System Diagnosis • Индикаторы отладки EZ Охлаждение • Переключатель для управления...
Page 239 ∙ На прилагаемом USB флэш-диске находится файл ISO. Пожалуйста, не удаляйте его. Более подробную информацию об установке драйверов см. в главе «Установка ОС, драйверов и MSI Center». Если какой-либо элемент из комплекта поставки поврежден или отсутствует, ∙ пожалуйста, свяжитесь с продавцом.
Page 240 Разъемы задней панели Пункт Описание Кнопка очистки данных CMOS – Выключите компьютер. Нажмите и удерживайте кнопку очистки данных CMOS на 5-10 секунд для сброса настройки BIOS по умолчанию. Порт USB 3.2 Gen 2x2 20Гб/с Type-C (от контроллера ASM3241)* * Данный порт USB и слот PCI_E3 разделяют полосу пропускания. При установке устройства в слот...
Page 241 Пункт Описание Смарт-кнопка - Доступны 4 функции при нажатии эти кнопки. Обратитесь к руководству BIOS для получения подробной информации о выборе функции смарт-кнопки. ∙ Перезагрузка (по умолчанию) – нажатие смарт-кнопки позволяет перезагрузить систему. ∙ Вкл./ Выкл. Mystic Light – нажатие смарт-кнопки перезагрузки позволяет...
Page 242 Таблица состояний индикатора порта LAN Подключение/ Работа Скорость передачи данных индикатора Состояние Скорость Состояние Описание Выкл. － Выкл. Не подключен Зеленый 100 Мбит/с ~ Зеленый Подключен 2.5 Гбит/с Мигает Передача данных Желтый 10 Гбит/с Подключение аудиоразъемов Подключение наушников и микрофона Подключение...
Page 243 Подключение звуковой системы 4 AUDIO INPUT Rear Front Подключение звуковой системы 5.1 AUDIO INPUT Rear Front Center/ Subwoofer Подключение звуковой системы 7,1 AUDIO INPUT Rear Front Side Center/ Subwoofer...
Page 244 Установка антенн 1. Подключите антенны к основанию. 2. Прикрутите две антенны к разъемам антенны WiFi, как показано на рисунке ниже. 3. Поместите антенны как можно выше.
Page 245 Компоненты материнской платы SYS_FAN1 SYS_FAN2 JARGB_V2_3 ATX_PWR1 PD_PWR1 JUSB1 JTPM1 JUSB2 SYS_FAN4 M2_1 JUSB3 PCI_E1 M2_2 JUSB4 M2_3 SATA▼_P3▲_P4 PCI_E2 SATA▼_S3▲_S4 SATA▼_A1▲_A2 M2_4 SYS_FAN3 PCI_E3 JCI1 JFP2 JARGB_V2_2...
Page 246 питания. Пожалуйста, сохраните защитную крышку процессорного сокета после установки ∙ процессора. Любые возможные гарантийные случаи, связанные с работой материнской платы, MSI® будет рассматривать только, при наличии защитной крышки на процессорном сокете. При установке процессора обязательно установите процессорный кулер. Кулер, ∙...
Page 247 При установке памяти во все слоты, а также при ее разгоне, рекомендуется использовать более эффективную систему охлаждения памяти. ∙ Совместимость и стабильность работы установленных модулей памяти при разгоне зависит от установленного процессора и других устройств. Пожалуйста, обратитесь www.msi.com для получения дополнительной ∙ информации о совместимых модулях памяти.
Page 248 ⚠ Внимание! При установке массивной видеокарты, необходимо использовать такой ∙ инструмент, как MSI Graphics Card Bolster для поддержки веса графической карты и во избежание деформации слота. ∙ Для установки одной карты расширения PCIe x16 с оптимальной производительностью рекомендуется использовать слот PCI_E1.
Page 249 Рекомендации по установке нескольких видеокарт...
Page 250 M2_1~4: Разъемы M.2 (Ключ M) Смотрите видео, чтобы узнать как установить M.2 SSD с радиатором Screwless M.2 Shield Frozr. M2_1 ⚽ M2_2 M2_3 M2_4 ∙ https://youtu.be/J88vcXeLido ⚠ Внимание! В случае, если M.2 SSD оснащен собственным радиатором, удалите пластину M.2 или резиновый кубик в разъеме M.2, затем установите M.2 SSD. Не устанавливайте дополнительный...
Page 251 2. Приподнимите край радиатора Screwless M.2 Shield Frozr и сдвиньте его вперед, чтобы снять радиатор. 3. Снимите защитную пленку с термоинтерфейса на платине M.2. 4. Чтобы установить накопитель 2260 SSD, удалите винт с пластины M.2 и установите прилагаемый комплект зажимов EZ M.2 на пластину M.2. Пропустите этот...
Page 252 5. Вставьте M.2 SSD в разъем М.2 под углом 30 градусов. 6. Поверните зажим EZ M.2, чтобы зафиксировать M.2 SSD. 30º 30º 30º 30º 2260 SSD 2280 SSD 7. Снимите защитную пленку с термоинтерфейса под радиатором Screwless M.2 Shield Frozr. 8.
Page 253 Установка модуля M.2 в разъемы M2_2/ M2_3 1. Удалите винты для радиатора M.2 Shield Frozr. 2. Приподнимите радиатор M.2 Shield Frozr и снимите его. 3. Снимите защитную пленку с термоинтерфейса на платине M.2. 4. Чтобы установить накопитель 2260 SSD, удалите винт с пластины M.2 и установите...
Page 254 5. Вставьте M.2 SSD в разъем М.2 под углом 30 градусов. 6. Поверните зажим EZ M.2, чтобы зафиксировать M.2 SSD. 30º 30º 30º 30º 2260 SSD 2280 SSD 6 6 7 7 7. Снимите защитную пленку с термоинтерфейса под радиатором M.2 Shield Frozr. 8.
Page 255 Установка модуля M.2 в разъем M2_4 1. Удалите винты для радиатора Magnetic M.2 Shield Frozr. 2. Приподнимите радиатор Magnetic M.2 Shield Frozr и снимите его. 3. Снимите защитную пленку с термоинтерфейса на платине M.2.
Page 256 4. Чтобы установить накопитель 22110 SSD, удалите винт с пластины M.2 и закрепите пластину M.2 прилагаемыми винтами . Пропустите этот шаг при установке 2280 SSD. 5. Вставьте M.2 SSD в разъем М.2 под углом 30 градусов. 6. Поверните зажим EZ M.2, чтобы зафиксировать M.2 SSD. 30º...
Page 257 Установка карты M.2 Xpander-Z Gen 5 Dual Перед установкой карты M.2 Xpander-Z Gen 5 Dual необходимо установить M.2 SSD на карту M.2 Xpander-Z Gen 5 Dual. Затем установите карту M.2 Xpander-Z Gen 5 Dual на материнскую плату, для этого выполните следующие действия. 1.
Page 258 5. Снимите защитную пленку с термоинтерфейса радиатора. 6. Установите на место радиатор и закрепите его. 7. Вставьте карту M.2 Xpander-Z Gen 5 Dual в слот PCI_E2. 8. Закрепите карту на задней стороне корпуса винтами.
Page 259 9. Подключите разъем PCIE_PWR1 к блоку питания. 10. Подключите поставляемый с корпусом кабель HDD LED к разъему JCASE. 11. Используйте кабель HDD LED, поставляемый с картой M.2 Xpander-Z Gen 5 Dual, для подключения разъема JMB и контактов HDD на JFP1 (контакт 1 и контакт...
Page 260 Управление индикаторами на карте M.2 Xpander-Z Gen 5 Dual Данные переключатели предназначены для включения/ выключения индикаторов. Переключатель индикатора вентилятора Переключатель индикатора M.2 Индикатор вентилятора Индикатор работы M.2 Индикатор температуры M.2 Переключатель индикатора вентилятора Используется для включения/ выключения индикатора вентилятора. Индикатор вентилятора •...
Page 261 SATA_P3~4, SATA_S3~4 & SATA_A1~2: Разъемы SATA 6Гб/с Эти разъемы представляют собой интерфейсные порты SATA 6Гб/с. К каждому порту можно подключить одно устройство SATA. SATA_P4 SATA_P3 SATA_S4 SATA_S3 SATA_A2 SATA_A1 ⚠ Внимание! Избегайте перегибов кабеля SATA под прямым углом. В противном случае, ∙...
Page 262 JAUD1: Разъем аудио передней панели Данный разъем предназначен для подключения аудиоразъемов передней панели. Контакт Название сигнала Контакт Название сигнала MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2: Разъемы передней панели Разъем...
Page 263 CPU_PWR1~2, ATX_PWR1, PD_PWR1: Разъемы питания Данные разъемы предназначены для подключения блока питания ATX. CPU_PWR1~2 Контакт Название сигнала Контакт Название сигнала Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 Контакт Название сигнала Контакт Название сигнала CPU_PWR1~2 +3.3V +3.3V Ground Ground Ground PWR OK ATX_PWR1...
Page 264 JCI1: Разъем датчика открытия корпуса К этому разъему подключается кабель от датчика открытия корпуса. Нормально Разрешить запись по (По умолчанию) событию открытия корпуса Использование датчика открытия корпуса 1. Подключите датчик открытия корпуса к разъему JCI1. 2. Закройте крышку корпуса. 3. Войдите в BIOS > SETTINGS > Security > Chassis Intrusion Configuration. 4.
Page 265 JUSB1: Разъем USB 3.2 Gen 2 10Гб/с Type-C на передней панели JUSB2: Разъем USB 3.2 Gen 2x2 20Гб/с Type-C на передней панели Данный разъем предназначен для подключения разъема USB Type-C на передней панели. Данные коннекторы имеют защиту от неправильного подключения. При...
Page 266 JUSB3~4: Разъемы USB 3.2 Gen 1 Данные разъемы предназначены для подключения портов USB 3.2 Gen 1 5Гб/с на передней панели. Контакт Название сигнала Контакт Название сигнала Power USB3_RX_DN USB3_RX_DP Ground USB3_TX_C_DN USB3_TX_C_DP Ground USB2.0- USB2.0+ Ground USB2.0+ USB2.0- Ground USB3_TX_C_DP USB3_TX_C_DN Ground USB3_RX_DP...
Page 267 контакты VCC и земли. Для того, чтобы зарядить ваш iPad, iPhone и iPod через порты USB, пожалуйста, ∙ установите утилиту MSI Center. JTPM1: Разъем модуля ТРМ Данный разъем используется для подключения модуля ТРМ (Trusted Platform Module). Дополнительные сведения см. в описании модуля ТРМ.
Page 268 JSLOW1: Джампер режима медленной загрузки Данный переключатель используется в случае применения систем охлаждения LN2, что в свою очередь позволяет создать экстремальные условия для разгона. Это позволяет загружаться при стабильной частоте процессора и предотвращает сбои в работе. Нормально Включено (По умолчанию) (Включите...
Page 269 W_FLOW1: Разъем датчика скорости потока охлаждающей жидкости Данный разъем предназначен для подключения датчика скорости потока жидкости. Контакт Название сигнала Контакт Название сигнала Ground WFLOW PWR WFLOW IN T_SEN1~2: Разъемы датчика температуры Данные разъемы предназначен для подключения кабеля термистора, который используется для контроля температуры в заданной точке. Термисторный...
Page 270 CPU_FAN1, PUMP_FAN1~2, SYS_FAN1~5: Разъемы вентиляторов Разъемы вентиляторов можно разделить на два типа: с PWM (Pulse Width Modulation) управлением и управлением постоянным током. Разъемы вентиляторов с PWM управлением имеют контакт с постоянным напряжением 12В, а также контакт с сигналом управления скоростью вращения. Управление скоростью...
Page 271 JBAT1: Джампер очистки данных CMOS (Сброс BIOS) На плате установлена CMOS память с питанием от батарейки для хранения данных о конфигурации системы. Для сброса конфигурации системы (очистки данных CMOS памяти), воспользуйтесь этим джампером. Сохранение данных Очистка данных/ (По умолчанию) Сброс BIOS Сброс...
Page 272 Внимание! ∙ Переключатель Multi-BIOS разрешается использовать только после выключения питания компьютера. ∙ Вы также можете использовать утилиту MSI Center или кнопку Flash BIOS для обновления BIOS. Для получения дополнительной информации, обратитесь к разделу BIOS. POWER1, RESET1: Кнопка питания, Кнопка перезагрузки...
Page 273 Разъем JRGB поддерживает подключение 5050 RGB непрерывных светодиодных ∙ лент (12В/G/R/B) длиной до 2 метров с максимальной мощностью 3А (12В). Перед установкой или заменой светодиодных лент RGB, необходимо полностью ∙ обесточить систему и отключить кабель питания. ∙ Используйте утилиту MSI для управления удлинительными светодиодными лентами.
Page 274 JARGB_V2_1~3: Разъемы A-RAINBOW V2 (ARGB Gen2) LED Разъемы JARGB_V2 предназначены для подключения светодиодных лент ARGB Gen2 и ARGB. Разъем JARGB_V2 поддерживает подключение RGB светодиодных лент с индивидуальной адресацией с максимальной мощностью 3А (5В), и максимальное количество светодиодов составляет 240. Контакт Название...
Page 275 Рекомендуется подключать светодиодные ленты с одинаковыми техническими ∙ характеристиками для достижения наилучшего эффекта. ∙ Перед установкой или заменой адресных светодиодных лент RGB , необходимо полностью обесточить систему и отключить кабель питания. Используйте утилиту MSI для управления удлинительными светодиодными ∙ лентами.
Page 276 Разъемы для замера напряжения V-Check Points Данные разъемы предназначены для измерения текущих значений напряжения на компонентах ПК. Для замера напряжения потребуется мультиметр ( приобретается отдельно). Для измерения напряжения подключите один из щупов мультиметра к «ЗЕМЛЕ» ( крепежное отверстие для винтов ), второй щуп мультиметра подключите...
Page 277 Встроенные индикаторы Индикаторы отладки EZ Данные светодиоды показывают состояния отладки материнской платы. CPU - процессор не обнаружен или поврежден. DRAM - память DRAM не обнаружена или повреждена. VGA - видеокарта не обнаружена или повреждена. BOOT - устройство загрузки не обнаружено или повреждено.
Page 278 Индикатор отладочных кодов Индикатор отладочных кодов отображает фазы процесса самотестирования POST, а также коды ошибок. Для получения дополнительной информации см. таблицу отладочных кодов. Таблица шестнадцатиричных символов Шестнадцатиричный символ Индикатор отладочных кодов Шестнадцатиричный символ Индикатор отладочных кодов Фазы загрузки Security (SEC) – начальная инициализация низкого уровня Pre-EFI Initialization (PEI) –...
Page 279 Прогресс-коды PEI Запущен PEI Core Запущена инициализация Pre-memory CPU 12 - 14 Предварительная инициализация памяти CPU (только модуль CPU) Запущена предварительная инициализации System Agent Предварительная инициализации System Agent (только модуль System 16 - 18 Agent) Запущена предварительная инициализации памяти PCH 1A - 1C Предварительная...
Page 280 64 - 67 Инициализация CPU DXE (только модуль CPU) Инициализация PCI host bridge Запущена инициализация System Agent DXE Запущена инициализация System Agent DXE SMM 6B - 6F Инициализация System Agent DXE(только модуль System Agent) Запущена инициализация PCH DXE Запущена инициализация PCH DXE SMM Инициализация...
Page 281 Запуск Setup Ожидание ввода Setup Событие Ready To Boot Событие Legacy Boot Событие Exit Boot Services Начало Runtime Set Virtual Address MAP Конец Runtime Set Virtual Address MAP Инициализация Legacy Option ROM System Reset USB hot plug PCI bus hot plug Очистка...
Page 282 Коды ошибок S3 Resume Ошибка S3 Resume S3 Resume PPI не найден Ошибка загрузочного скрипта S3 Resume Ошибка выхода ОС из состояния S3 EC - EF Зарезервировано для будущего использования кодами AMI Прогресс-коды восстановления Состояние восстановления инициировано прошивкой (Автоматическое восстановление) Состояние...
Page 283 Установка ОС, драйверов и MSI Center Скачайте и обновите последние утилиты и драйверы с сайта: www.msi.com Установка Windows 10/ Windows 11 1. Включите компьютер. 2. Вставьте диск Windows 10/ Windows 11 в привод для оптических дисков или вставьте в разъем USB компьютера USB флэш-диск, содержащий установочный...
Page 284 Установка драйверов с помощью MSI® USB Drive 1. Загрузите компьютер в Windows 10/ Windows 11. 2. Вставьте USB флэш-диск с драйверами MSI® USB Drive в привод для оптических дисков. 3. Найдите на USB флэш-диске файл образа диска, содержащий драйверы и...
Page 285 Interface). Прошивка UEFI имеет множество новых функций и преимуществ, которые не поддерживаются традиционным BIOS. UEFI полностью заменит традиционный BIOS в будущем. Чтобы использовать полный функционал нового чипсета, режимом загрузки по умолчанию для MSI UEFI BIOS является UEFI. ⚠ Внимание! Термин BIOS в этом руководстве пользователя относится к UEFI BIOS, если не...
Page 286 * При нажатии клавиши F10 появится информационное окно. Выберите Yes или No, чтобы подтвердить выбор. Инструкции по настройке BIOS Для получения подробной информации о инструкциях по настройке BIOS, обратитесь к https://download.msi.com/archive/mnu_exe/mb/AMDAM5BIOSru.pdf или отсканируйте QR-код и откройте веб-сайт. ⚠ Внимание! Функции могут меняться в зависимости от приобретенного вами продукта.
Page 287 «Джампер/ кнопка очистки данных CMOS». Обновление BIOS Обновление BIOS при помощи M-FLASH Перед обновлением: Пожалуйста, скачайте последнюю версию файла BIOS с сайта MSI, который соответствует вашей модели материнской платы. Сохраните файл BIOS на флэш- диске USB. Обновление BIOS: 1. Переключитесь на рабочий модуль BIOS ROM с помощью переключателя...
Page 288 Интернет. ∙ Перед обновлением BIOS закройте все остальные приложения. Обновление BIOS: 1. Установите и запустите MSI Center, и затем перейдите на страницу Support. 2. Выберите Live Update и нажмите кнопку Advance. 3. Выберите файл BIOS и нажмите кнопку Install. 4. Когда на экране появится напоминание об установке, нажмите кнопку Install.
Page 289 目次クイックスタート ......................3 仕様 ..........................16 MSI独自の機能 ......................21 パッケージの内容 ....................... 22 バックパネルコネクター ....................23 LANポートLED状態表 ................... 25 オーディオジャックの接続 ..................25 アンテナの取り付け ....................27 コンポーネントの概要 ....................28 CPUソケット ......................29 DIMMスロット ......................30 PCI_E1~3: PCIe拡張スロット ................. 31 M2_1~4: M.2スロッ...
Page 290 JPWRLED1: LED電源入力 ..................60 LED_SW1: EZ LEDコントロール ................60 デバッグコードLED ....................61 ブートフェーズ ......................61 デバッグコードLED一覧表 ..................61 OS、ドライバーおよびMSI Centerのインストール ............66 MSI Center ......................67 UEFI BIOS ........................68 BIOSの設定 ......................69 BIOSのリセット ...................... 70...
Page 291 クイックスタートこの度はMSI®マザーボードをお買い上げいただき、誠にありがとうございます。このクイックスタートセクションにはコンピューターのインストール方法についてのデモンストレーションが表示されます。一部のインストールにはビデオデモンストレーションも提供されます。スマートフォンやタブレットのWebブラウザでURLにアクセスしてビデオをご覧ください。 QRコードからアクセスすることもできます。ツールおよびコンポーネントの準備 AMD® AM5 CPU AM5 CPUファンケース DDR5メモリ電源ユニットグラフィックスカード熱伝導性ペースト SATAハードディスクドライブプラスドライバーねじセット...
Page 292 安全に関する注意事項 ∙ 本パッケージ内のコンポーネントは静電放電(ESD)を受けやすいので、 PCの組み立てを確実に成功させるために以下の注意事項を守ってください。 ∙ コンポーネントがしっかりと全部接続されていることを確認してください。確実に接続されていない場合、コンポーネントの認識不良や起動不良の原因となります。 ∙ 繊細な部品に触れないよう、マザーボードのフチを持ってください。 ∙ マザーボードを扱う際には、静電気破壊を防ぐために、静電放電 (ESD)リストストラップを着けることをお薦めします。 ESDリストストラップが用意できない場合は、他の金属製のものに触れて静電気を逃してからマザーボードを扱ってください。 ∙ 本品を取り付けない時は、静電気対策が施された箱か、または静電気防止パッド上で保管してください。 ∙ コンピューターの電源を投入する前に、マザーボードのショートの原因となる、外れたネジや金属製の部品がマザーボード上またはPCケース内にないか、...
Page 293 ケーススタンドオフの注意事項マザーボードに損害を防ぐために、マザーボードの回路とPCケースの間に必要のない取り付けスタンドオフを取り付けないでください。使用者に注意するために、「 Case standoff keep out zone」の標示(下図のように)がマザーボードの背面に付きます。衝突回避の注意事項部品を傷つけないように、各ネジの周りには保護ペイントがあります。...
Page 294 プロセッサの取り付け ⚽ ∙ https://youtu.be/cltgIYiGtWY...
Page 295 ⚠ 注意ネジ式CPUクーラーを取り付ける場合は下図に従ってリテンションブラケットを取り外してから、 CPUクーラーを取り付けてください。...
Page 296 DDR5メモリの取り付け ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
Page 297 フロントパネルヘッダーの接続 ⚽ ∙ http://youtu.be/DPELIdVNZUI Power LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
Page 298 マザーボードの取り付け ⚽ ∙ https://youtu.be/wWI6Qt51Wnc トルク: 3 kgf·cm* *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
Page 299 電源コネクターの接続 ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR1~2 PD_PWR1...
Page 300 SATAドライブの取り付け ⚽ ∙ http://youtu.be/RZsMpqxythc...
Page 301 グラフィックスカードの取り付け ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
Page 302 周辺機器の接続...
Page 303 通電...
Page 304 仕様 ∙ AMD Ryzen™ 7000シリーズデスクトッププロセッサをサポート* ∙ プロセッサーソケットAM5 * 新しいプロセッサのリリース後、 www.msi.comにアクセスして最新のサポート状態を確認してください。チップセット AMD X670チップセット ∙ DDR5メモリスロット4本搭載、最大192GB搭載可能* ∙ JEDECによる1R 4800 MHzをサポート ∙ 最大オーバークロック周波数: • 1DPC 1Rは最大6000+ MHzの速度をサポート • 1DPC 2Rは最大6000+ MHzの速度をサポートメモリ • 2DPC 1Rは最大6000+ MHzの速度をサポート...
Page 305 前のページから続く ∙ M.2スロット x4 (Key M) • M2_1スロット (CPU帯域接続) • 最大PCIe 5.0 x4をサポート • 2260/ 2280ストレージデバイスをサポート • M2_2スロット (X670チップセット帯域接続) • 最大PCIe 4.0 x4をサポート M.2 SSDスロット • 2260/ 2280ストレージデバイスをサポート • M2_3スロット (X670チップセット帯域接続) • 最大PCIe 4.0 x4をサポート •...
Page 306 前のページから続く AMD Wi-Fi 6E ∙ ワイヤレスモジュールはM.2 (Key-E) スロットにプレーインストールされます。 ∙ MU-MIMO TX/RXをサポート ∙ 2.4GHz/ 5GHzまたは6GHz*バンドで20MHz、 40MHz、 80MHz、 160MHz帯域幅をサポート Wi-Fi & Bluetooth® ∙ 802.11 a/ b/ g/ n/ ac/ axをサポート ∙ Bluetooth® 5.2をサポート** * Wi-Fi 6GHzバンドはWindows 11のサポートに依存し、各国の規定によって異なる場合があります。 ** Bluetoothのバージョンは更新される場合があります。...
Page 307 前のページから続く ∙ フロントパネルオーディオコネクター x1 ∙ システムパネルコネクター x2 ∙ ケース開放スイッチコネクター x1 システムコネクター ∙ 3ピン水流量コネクター x1 ∙ 2ピン熱センサーコネクター x2 ∙ TPMモジュールコネクター x1 ∙ チューニングコントローラーコネクター x1 ∙ 電源ボタン x1 ボタン ∙ リセットボタン x1 ∙ EZ LEDコントロールスイッチ x1 スイッチ ∙ マルチBIOSスイッチ x1 ∙...
Page 308 ∙ Dual BIOS ∙ 256 Mbフラッシュ x2 BIOSの機能 ∙ UEFI AMI BIOS ∙ ACPI 6.4, SMBIOS 3.5 ∙ 多言語対応 ∙ デバイスドライバー ∙ MSI Center ∙ CPU-Z MSI GAMING ソフトウェア ∙ Norton 360 Deluxe ∙ AIDA64 Extreme - MSI Edition ∙ Tile...
Page 309 • Super Charger • マグネットM.2 Shield Frozr • Devices Speed Up • スクリューレスM.2 Shield Frozr • Smart Image Finder • EZ M.2クリップ • MSI Companion • EZ DEBUG LED • System Diagnosis • EZ LEDコントロール冷却機能 • スマートボタン...
Page 310 • M.2 Xpander-Z Gen 5 Dualカード x1 • Wi-Fiアンテナセット x1 • ケーブルステッカー x1 • EZ M.2クリップセット x3 (1セット/パック) • M.2プレートねじセット x1 ⚠ 注意付属のUSBドライブにあるISOファイルを誤って削除しないようにご注意ください。ドライ ∙ バのインストールについての詳細は、 OS、ドライバーおよびMSI Centerのインストールの章を参照してください。欠品または破損がある場合は、直ちにご購入された販売店へ連絡して下さい。 ∙...
Page 311 バックパネルコネクター項目説明クリアCMOSボタン - このボタンの使用前には、必ずPCの主電源をオフにしてください。クリアCMOSボタンを5-10秒押したままにすると、 BIOSがリセットされ、工場出荷時の設定に戻ります。 USB 3.2 Gen 2x2 20Gbps Type-Cポート (ASM3241帯域接続)* * このUSBポートとPCI_E3スロットは同じな帯域幅を共有します。デバイスをPCI_E3スロットに取り付ける場合に、このUSBポートは無効になります。 USB 3.2 Gen 2 10Gbps Type-Aポート (CPU帯域接続) USB 3.2 Gen 2 10Gbps Type-Aポート (X670チップセット帯域接続) 10 Gbps LANポート...
Page 312 項目説明スマートボタン - スマートボタンで実行する4つの機能を選択できます。スマートボタンの機能選択については、 BIOSマニュアルを参照してください。 ∙ リセット (デフォルト) - スマートボタンを押して、システムをリセットさせます。 ∙ Mystic Lightオン/オフ - スマートボタンを押して、すべてのオンボードLEDをオン/オフにします。 LED_SW1 (EZ LEDコントロール) スイッチがオフになった場合、 Mystic Lightオン/オフ機能モードは無効になります。 ∙ セーフブート - スマートボタンを押しながらシステムを起動するとセーフブートモードに入ります。システムは工場出荷時の設定で起動し、 PCIe(CPU帯域接続)モードを低く...
Page 313 LANポートLED状態表リンク/ アクティビティLED スピードLED 状態説明状態スピードリンクしていません－緑色リンクしています緑色 100 Mbps ~ 2.5 Gbps 点滅データ通信中です黄色 10 Gbps オーディオジャックの接続ヘッドフォンとマイクの接続方法ステレオスピーカーの接続方法 AUDIO INPUT...
Page 314 4チャンネルスピーカーの接続方法 AUDIO INPUT Rear Front 5.1チャンネルスピーカーの接続方法 AUDIO INPUT Rear Front Center/ Subwoofer 7.1チャンネルスピーカーの接続方法 AUDIO INPUT Rear Front Side Center/ Subwoofer...
Page 315 アンテナの取り付け 1. 台座でアンテナを組合わせます。 2. 下図のように2枚のアンテナケーブルをしっかりとWiFiアンテナコネクターに固定します。 3. アンテナをできるだけ高く置きます。...
Page 316 コンポーネントの概要 SYS_FAN1 SYS_FAN2 JARGB_V2_3 ATX_PWR1 PD_PWR1 JUSB1 JTPM1 JUSB2 SYS_FAN4 M2_1 JUSB3 PCI_E1 M2_2 JUSB4 M2_3 SATA▼_P3▲_P4 PCI_E2 SATA▼_S3▲_S4 SATA▼_A1▲_A2 M2_4 SYS_FAN3 PCI_E3 JCI1 JFP2 JARGB_V2_2...
Page 317 CPUを取り付ける際は、必ずCPUクーラーも取り付けてください。 CPUクーラーは過熱を ∙ 防ぎ、システムの安定を保つために必要です。システムを起動する前に、 CPUクーラーがCPUとしっかりと密着していることを確認して ∙ ください。 ∙ CPUの過熱はCPU自身やマザーボードに深刻なダメージを与えるおそれがあります。システム組み立て後初回起動時に必ずCPUファンが正常に動作していることを確認してください。 CPUクーラーをマザーボードへ装着する際、 CPUとの接触面に適切な量の熱伝導性ペーストを塗布するか、または熱伝導性シートを挟んでください。 ∙ CPUを外した状態でマザーボードを保管する場合は、必ずCPUソケットカバーを装着し、ソケットのピンを保護してください。 CPUとは別にCPUクーラーを購入された場合は、 CPUクーラーに添付されている文書を ∙ 参照して取り付け方法の詳細を確認して下さい。このマザーボードはオーバークロックをサポートしています。オーバークロックを試みる ∙ 前に、マザーボード以外のすべてのパーツがオーバークロックに耐えうるか確認してください。製品の仕様を超えるいかなる試みも推奨しません。製品の仕様を超えた不適切な取り扱いによって生じた損害やリスクをMSIは保証しません。...
Page 318 チャンネルA チャンネルB DIMMA2 DIMMB2 メモリモジュールの推奨取付順序 DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB2 DIMMB1 DIMMB2 ⚠ 注意 ∙ メモリスロットはDIMMA2を最優先に使用して下さい。 ∙ デュアルチャンネルモードでのシステムの安定性を確保するためには、同一メーカーの同一メモリモジュールを装着する必要があります。メモリの動作周波数はSPDに依存するため、オーバークロックの際に公称値より低い周 ∙ 波数で動作するメモリがあります。メモリを公称値かそれ以上の周波数で動作させたい場合は、 BIOSメニューのDRAM Frequencyの項目で動作周波数を設定してください。 ∙ 全てのDIMMスロットを使用する場合やオーバークロックをする場合はより効率的なメモリ冷却システムの使用をお薦めします。オーバークロック時の、メモリの安定性と互換性は取り付けられたCPUとデバイスに依 ∙ 存します。互換性があるのメモリについての詳細はwww.msi.comからご参照ください。 ∙...
Page 319 PCI_E1: PCIe 5.0 x16 (CPU帯域接続) PCI_E2: PCIe 5.0 x8 (CPU帯域接続) PCI_E3: PCIe 5.0 x4 (CPU帯域接続) ⚠ 注意大型且つ重いグラフィックスカードをインストールすると、スロットの変形を防止するため ∙ に、 MSI Graphics Card Bolsterのようなツールを使用することが必要です。一枚のPCIe x16拡張カードを最適な性能で動作させたい場合は、 PCI_E1スロットの使用 ∙ をお勧めします。 ∙ 拡張カードの着脱は、必ず電源をオフにし、コンセントから電源ケーブルを抜いてから行ってください。ハードウェアまたはソフトウェアにどのような変更が必要であるかは、拡張カ...
Page 320 マルチグラフィックスカードの推奨取付順序...
Page 321 M2_1~4: M.2スロット (Key M) スクリューレスM.2 Shield FrozrヒートシンクでM.2 SSDを取り付ける方法をビデオで確認できます。 M2_1 ⚽ M2_2 M2_3 M2_4 ∙ https://youtu.be/J88vcXeLido ⚠ 注意 M.2 SSDはヒートシンクを搭載している場合、 M.2スロットのM.2プレートまたはM.2ゴムキューブを取り外してからM.2 SSDを取り付けてください。マザーボードに付属のヒートシンクを再度取付ける必要はありません。 M2_1スロットへのM.2モジュールの取り付け 1. スクリューレスM.2 Shield Frozrヒートシンクのスイッチを押したままにしてください。...
Page 322 2. スクリューレスM.2 Shield Frozrヒートシンクの端を少し持ち上げ、取り外します。 3. M.2プレートのM.2放熱パッドから保護膜を取り外します。 4. 2260 SSDが取り付けられている場合は、 M.2プレートからねじを取り外し、供給のEZ M.2クリップキットをM.2プレートに取り付けます。 2280 SSDが取り付けられている場合はこのステップを飛ばします。 2260 SSD...
Page 323 5. 30°の角度でM.2 SSDをM.2スロットに挿入します。 6. EZ M.2クリップを回してM.2 SSDを固定します。 30º 30º 30º 30º 2260 SSD 2280 SSD 7. 底面のスクリューレスM.2 Shield Frozrヒートシンクの放熱パッドから保護膜を取り外します。 8. スクリューレスM.2 Shield Frozrヒートシンクの下部にある突起をコネクタ側の切り欠きに合わせ、ヒートシンクを元の位置に戻します。 9. スクリューレスM.2 Shield Frozrヒートシンクをカチっと鳴るまで押すと、ヒートシンクが完全にロックします。...
Page 324 M2_2/ M2_3スロットへのM.2モジュールの取り付け 1. M.2 Shield Frozrヒートシンクのねじを緩めます。 2. M.2 Shield Frozrヒートシンクを持ち上げ、取り外します。 3. M.2プレートのM.2放熱パッドから保護膜を取り外します。 4. 2260 SSDが取り付けられている場合は、 M.2プレートからねじを取り外し、供給のEZ M.2クリップキットをM.2プレートに取り付けます。 2280 SSDが取り付けられている場合はこのステップを飛ばします。 2260 SSD...
Page 325 5. 30°の角度でM.2 SSDをM.2スロットに挿入します。 6. EZ M.2クリップを回してM.2 SSDを固定します。 30º 30º 30º 30º 2260 SSD 2280 SSD 6 6 7 7 7. 底面のM.2 Shield Frozrヒートシンクの放熱パッドから保護膜を取り外します。 8. M.2 Shield Frozrヒートシンクをヒートシンクスタンドオフに固定します。...
Page 326 M2_4スロットへのM.2モジュールの取り付け 1. マグネットM.2 Shield Frozrヒートシンクのねじを緩めます。 2. マグネットM.2 Shield Frozrヒートシンクを持ち上げ、取り外します。 3. M.2プレートのM.2放熱パッドから保護膜を取り外します。...
Page 327 4. 22110 SSDが取り付けられている場合は、 M.2プレートからねじを取り外し、供給のM.2 プレートねじをM.2プレートに取り付けます。 2280 SSDが取り付けられている場合はこのステップを飛ばします。 5. 30°の角度でM.2 SSDをM.2スロットに挿入します。 6. EZ M.2クリップを回してM.2 SSDを固定します。 30º 30º 30º 30º 2280 SSD 22110 SSD 7. 底面のマグネットM.2 Shield Frozrヒートシンクの放熱パッドから保護膜を取り外します。 8. マグネットM.2 Shield Frozrヒートシンクをヒートシンクスタンドオフに固定します。...
Page 328 M.2 Xpander-Z Gen 5 Dualカードの取り付け M.2 Xpander-Z Gen 5 Dualカードをマザーボードに取り付ける前に、 M.2 SSDをM.2 Xpander-Z Gen 5 Dualカードに取り付ける必要があります。詳細は下記の手順をご参照ください。 1. カードの底面のヒートシンクねじを緩め、ヒートシンクを取り外します。 2. M.2 SSDの長さによってEZ M.2クリップねじを移動します。 2280 M.2 SSDが取り付けられている場合はこのステップを飛ばします。 3. 30°の角度でM.2 SSDをM.2スロットに挿入します。 4. EZ M.2クリップを回してM.2 SSDを固定します。 30º...
Page 329 5. ヒートシンクの放熱パッドから保護膜を取り外します。 6. ヒートシンクをヒートシンクスタンドオフに固定します。 7. M.2 Xpander-Z Gen 5 DualカードをPCI_E2スロットに挿入します。 8. ねじでカードをケースの背面に固定します。...
Page 330 9. PCIE_PWR1コネクターを電源に接続します。 10. ケースに供給のHDD LEDケーブルをJCASEコネクターに接続します。 11. M.2 Xpander-Z Gen 5 Dualカードに供給のHDD LEDケーブルでJMBコネクターとJFP1 のHDDピン(ピン1 & ピン3)を接続します。 12. カードに供給のJSMBケーブルでJSMBコネクターとJSMB1コネクターを接続します。そして、 BIOSにファンデューティサイクルとM.2温度LED色をセットすることができます。 PCIE_PWR1 JFP1 JCASE HDD LED JSMB JSMB1...
Page 331 M.2 Xpander-Z Gen 5 DualカードLEDコントロールスイッチでLEDをオン/オフにすることができます。 FAN LEDスイッチ M.2 LEDスイッチ FAN LED M.2アクセスLED M.2温度LED FAN LEDスイッチこのスイッチはFAN LEDをオン/オフにします。 FAN LED • オン (白色) - ヒートシンクファンが正しく動作しています。 • オフ - ヒートシンクファンがオフになります。 M.2 LEDスイッチこのスイッチはM.2アクセスLEDとM.2温度LEDをオン/オフにします。 M.2アクセスLED これらのLEDインジケーターはM.2 SSDのステータスを表示します。 • オン (青色) - M.2 SSDが検出されます。 •...
Page 332 SATA_P3~4, SATA_S3~4 & SATA_A1~2: SATA 6Gb/sコネクターこれらのコネクターはSATA 6Gb/sインターフェースポートです。一つのコネクターにつき、一つのSATAデバイスを接続できます。 SATA_P4 SATA_P3 SATA_S4 SATA_S3 SATA_A2 SATA_A1 ⚠ 注意 SATAケーブルは90度以下の角度に折り曲げないでください。データ損失を起こす恐れが ∙ あります。 SATAケーブルは両端に同一のプラグを備えています。然し、スペースの確保のためにマザ ∙ ーボードにはストレートタイプのコネクタを接続されることをお薦めします。...
Page 333 JAUD1: フロントオーディオコネクターこのコネクターにはフロントパネルのオーディオジャックを接続します。ピン信号名ピン信号名 MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2: フロントパネルコネクター JFP1コネクターは電源オン、電源リセット、 PCケースのLEDをコントロールします。 Power Switch/ Reset Switchヘッダーには電源ボタン/ リセットボタンを接続します。 Power LEDヘッダーにはPCケースのLEDを接続します。...
Page 334 CPU_PWR1~2、 ATX_PWR1、 PD_PWR1: 電源コネクターこれらのコネクターにはATX電源を接続します。 CPU_PWR1~2 ピン信号名ピン信号名 Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 ピン信号名ピン信号名 CPU_PWR1~2 +3.3V +3.3V Ground Ground Ground PWR OK ATX_PWR1 5VSB +12V +12V +3.3V +3.3V -12V Ground PS-ON# Ground Ground PD_PWR1...
Page 335 JCI1: ケース開放スイッチコネクターこのコネクターにはケース開放スイッチケーブルを接続します。正常ケース開放イベントト (デフォルト) リガー有効ケース開放検知機能の使い方 1. JCI1コネクターをケース開放スイッチ/センサーに接続します。 2. ケースのカバーを閉じます。 3. BIOS > SETTINGS > Security > Chassis Intrusion Configurationに入ります。 4. Chassis IntrusionをEnabledに設定します。 5. F10を押すと、設定を保存して終了するかメッセージが出ますので、 Enterキーを押して Yesを選択します。 6. ケースが開けられるとシステムに開放の情報が記録され、次回のシステム起動時に警告メッセージが表示されます。ケース開放警告のリセット 1. BIOS > SETTINGS > Security > Chassis Intrusion Configurationに入ります。 2.
Page 336 JUSB1: USB 3.2 Gen 2 10Gbps Type-Cフロントパネルコネクター JUSB2: USB 3.2 Gen 2x2 20Gbps Type-CフロントパネルコネクターこれらのコネクターにはフロントパネルのUSB Type-Cコネクターを接続します。これらのコネクターは確実なデザインを持っています。ケーブルを接続すると、対応方向で接続することを確認してください。 JUSB1 USB Type-Cケーブル JUSB1/2 JUSB2 フロントパネルの USB Type-Cポート ⚠ 注意 ∙ JUSB2のUSB PD 60W急速充電を行うためには、 PD_PWR1コネクターを電源ユニットに接続する必要があります。...
Page 337 JUSB3~4: USB 3.2 Gen 1コネクターこれらのコネクターにはフロントパネルのUSB 3.2 Gen 1 5Gbpsポートを接続します。ピン信号名ピン信号名 Power USB3_RX_DN USB3_RX_DP Ground USB3_TX_C_DN USB3_TX_C_DP Ground USB2.0- USB2.0+ Ground USB2.0+ USB2.0- Ground USB3_TX_C_DP USB3_TX_C_DN Ground USB3_RX_DP USB3_RX_DN Power No Pin ⚠ 注意電源とグランドピンは必ず接続してください。正しく接続されていない場合、機器が損傷するおそれがあります。...
Page 338 USB1- USB0+ USB1+ Ground Ground No Pin ⚠ 注意 VCCピンとグランドピンは必ず接続してください。正しく接続されていない場合、機器が損 ∙ 傷するおそれがあります。これらのUSBポートでiPad、 iPhoneとiPodを再充電するには、 MSI Centerユーティリティ ∙ をインストールしてください。 JTPM1: TPMモジュールコネクターこのコネクターはTPM (Trusted Platform Module)を接続します。詳細についてはTPMセキュリティプラットホームマニュアルを参照して下さい。ピン信号名ピン信号名 SPI Power...
Page 339 JSLOW1: スローモード起動ジャンパこのジャンパは極限のオーバークロック状態を提供するLN2クーリングソリューションにおいて、安定した周波数でプロセッサを起動しシステムをクラッシュから守るために使われます。正常有効 (デフォルト) (BIOS POSTの間にこの機能を有効にしてください。 ) JLN1: 低温度起動ジャンパこのジャンパは液体窒素冷却システムにおいて使われて、極低温で起動できます。ジャンパを有効にすると、起動の成功率を上げます。有効正常 (BIOS POSTの間にこの機能を有 (デフォルト) 効にしてください。 ) ⚠ 注意極端な低温度でのオーバークロックは、システムが不安定になり、破損するおそれがあり ∙ ますのでご注意ください。 ∙ オーバークロックの結果は使用するCPUンによって異なる場合があります。電源オフの時に、...
Page 340 W_FLOW1: 水流量計コネクターこのコネクターは水流量計に接続し、液体冷却システムの流速を監視します。ピン信号名ピン信号名 Ground WFLOW PWR WFLOW IN T_SEN1~2: 熱センサーコネクターこれらのコネクターはサーミスタケーブルを接続し、検出ポイントの温度を監視することができます。サーミスタケーブルセンス JOCFS1: セーフブートジャンパセーフブート用のジャンパです。有効にすると、システムはデフォルト設定とより低いPCIe (CPU帯域接続)モードで起動します。正常有効 (デフォルト) セーフブート時はBIOSの保存したBIOS設定で起デフォルト設定とより低い動します。 PCIe (CPU帯域接続) モードを適用します。...
Page 341 CPU_FAN1, PUMP_FAN1~2, SYS_FAN1~5: ファンコネクターファンコネクターはPWM (パルス幅変調) モードとDCモードに分類されます。 PWMモードファンコネクターには常時12Vが出力されており、スピードコントロール信号によってファンスピードを調整します。 DCモードファンコネクターは電圧出力を変えることでファンスピードをコントロールします。自動モードファンコネクターは自動的にPWMまたはDCモードを検出することができます。 BIOS> HARDWARE MONITORパネルで、ファンをコントロールします。 DCまたはPWMをファンタイプに設定することができます。スマートファンモードをチェックすると、ファンの速度は CPUまたはシステムの温度によって変わります。スマートファンモードのチェックを外すと、ファンは最大速度で動作します。 ⚠ 注意 PWM/ DCモードを切り替えた後、ファンが正しく動作していることを確認してください。 CPU_FAN1 PUMP_FAN1 SYS_FAN1 SYS_FAN2 PWMモードのピンの定義...
Page 342 JBAT1: クリアCMOS (BIOSリセット) ジャンパー本製品はシステムの設定情報を保持するCMOSメモリを搭載しており、マザーボード上のボタン型電池から電力が供給されます。システムの設定をクリアしたい場合は、 CMOSメモリをクリアするためにジャンパピンにジャンパブロックを取り付けてください。データを CMOSをクリア/ 保持 BIOSをリセット (デフォルト) BIOSをデフォルト値にリセットする 1. PCの電源をオフにし、コンセントから電源コードを抜いて下さい。 2. ジャンパブロックでJBAT1を5-10秒ぐらいショットします。 3. JBAT1からジャンパブロックを取り外します。 4. 電源コードをコンセントに元通りに接続し、電源を投入します。 BAT1: CMOSバッテリー CMOSバッテリーが切れている場合、 BIOSの時刻設定がリセットされ、システムの設定が失われます。...
Page 343 BIOS B BIOS A (デフォルト) ⚠ 注意 ∙ システムが起動している場合は、マルチBIOSスイッチを使用しないでください。 MSI CenterまたはFlash BIOS ButtonでBIOSをフラッシュする可能性があります。詳細に ∙ ついてはBIOSセクションをご参照ください。 POWER1, RESET1: 電源ボタン、リセットボタン電源/ リセットボタンでPCをオン/ リセットできます。リセットボタンで実行する4つの機能(デフォルト: リセット機能)を選択できます。リセットボタンの機能選択については、 BIOSマニュアルを参照してください。リセットボタン...
Page 344 RGB LEDストリップコネクター JRGB拡張ケーブル 5050 RGB LEDストリップ12V JRGBコネクター RGB LEDファンコネクター JRGBコネクターシステムファンコネクター RGB LEDファン ⚠ 注意 JRGBコネクターは長さ2m以下のものを御使用ください。定格最大出力は3A (12V) ∙ で、 5050 RGB LEDストリップ(12V/G/R/B)をサポートします。 RGB LEDストリップの着脱は、必ず電源ユニットのスイッチをオフにして電源コードを抜 ∙ いた状態で実施してください。 ∙ MSIのソフトウェアで拡張 LEDストリップをコントロールします。...
Page 345 JARGB_V2_1~3: A-RAINBOW V2 (ARGB Gen2) LEDコネクター JARGB_V2コネクターはARGB Gen2とARGB LEDストリップを接続することができます。 JARGB_V2コネクターの定格最大出力は3A (5V)で、 240個々にアドレス指定可能なRGB LEDをサポートします。ピン信号名ピン信号名 Data No Pin Ground アドレス指定可能なRGB LEDストリップコネクター JARGB拡張ケーブル JARGB_V2コネクター ARGB/ ARGB Gen2 LEDストリップアドレス指定可能なRGB LEDファンコネクター JARGB_V2コネクターシステムファンコネクター ARGB/ ARGB Gen2 LEDファン...
Page 346 ⚠ 警告間違ったタイプのLEDストリップを接続しないでください。 JRGBコネクターとJARGB_V2コネクターは異なる電圧を供給し、 ARGB 5V LEDストリップをJRGBコネクターに接続すると、 LEDストリップが損傷します。 ⚠ 注意故障する恐れがあるのでARGB Gen1規格とARGB Gen2規格のデバイスを同時使用しな ∙ いでください。鮮やかなLEDライティング効果を得るためには、同規格のRGBデバイスで統一することを ∙ 強く推奨いたします。 ∙ アドレス指定可能なRGB LEDストリップの着脱は、必ず電源ユニットのスイッチをオフにして電源コードを抜いた状態で実施してください。 MSIのソフトウェアで拡張 LEDストリップをコントロールします。 ∙...
Page 347 V-Checkポイントこれらの電圧チェックポイントは現在のシステムの電圧を測ります。電圧のチェックにはマルチメーター(含まれない)が必要です。電圧をチェックするには、試験導線をグランド(またはねじの取り付け穴)とV-Checkポイントに置きます。詳細についてはマルチメーターのマニュアルを参照してください。 CORE1: コア電圧 SOC1: SOC電圧 DDR1: CPU VDDIO電圧 GND1: グランド JDASH1 : チューニングコントローラーコネクターこのコネクタはオプションのチューニングコントローラーモジュールを接続します。ピン信号名ピン信号名 No Pin MCU_SMB_SCL_M MCU_SMB_SDA_M VCC5 Ground PSIN#_R FP_RST#_R OC_FS BLK+ BLK- CLRCMOS_EN...
Page 348 オンボードLED EZ Debug LED これらのLEDはメモリモジュールが取り付けられたことを表示します。 CPU - CPUが検出されないか、または認識に失敗したことを示します。 DRAM - DRAMが検出されないか、または認識に失敗したことを示します。 VGA - GPUが検出されないか、または認識に失敗したことを示します。 BOOT - ブートデバイスが検出されないか、または認識に失敗したことを示します。 JPWRLED1: LED電源入力このコネクターは販売店よりオンボードLEDの照明効果を示します。 JPWRLED1 - LED電源入力 LED_SW1: EZ LEDコントロールこのスイッチはマザーボードのすべてのLEDをオン/ オフに切り替えることができます。 LED_OFF LED_ON (デフォルト) LED_SW1...
Page 349 デバッグコードLED デバッグコードLEDにはPOST中・ POST後の進行状況とエラーコードが表示されます。詳細についてはデバッグコードLED一覧表をご参照ください。 16進文字一覧表 16進数 LED表示 16進数 LED表示ブートフェーズ Security (SEC) – 初期のローレベル初期化 Pre-EFI Initialization (PEI) – メモリ初期化 Driver Execution Environment (DXE) – メインハードウェア初期化 Boot Device Selection (BDS) – システムセットアップ、 pre-OSユーザーインターフェースおよび起動可能なデバイスの選択 (CD/DVD、 HDD、 USB、ネットワーク、 Shell, …) デバッグコードLED一覧表...
Page 350 PEI進行コード PEIコア開始 Pre-memory CPU初期化開始 12 - 14 Pre-memory CPU初期化 (CPUモジュール固有) Pre-memoryシステムエージェント初期化開始 Pre-Memoryシステムエージェント初期化 (システムエージェントモジュール 16 - 18 固有) Pre-memory PCH初期化開始 1A - 1C Pre-memory PCH初期化 (PCHモジュール固有) メモリ初期化： SPD(Serial Presence Detect)データの読み込みメモリ初期化：メモリ存在確認メモリ初期化：メモリタイミング情報のプログラミングメモリ初期化：メモリ設定メモリ初期化...
Page 351 システムエージェントDXE初期化開始システムエージェントDXE SMM初期化開始 6B - 6F システムエージェントDXE初期化 (システムエージェントモジュール固有) PCH DXE初期化開始 PCH DXE SMM初期化開始 PCHデバイス初期化 73 - 77 PCH DXE初期化 (PCHモジュール固有) ACPIモジュール初期化 CSM初期化 7A - 7F 未定義 (DXEコード用に予約済み) ブートデバイス選択フェーズ開始ドライバー接続開始 PCIバス初期化開始 PCIバスホットプラグコントローラー初期化 PCIバス Enumeration 32 PCIバス...
Page 352 セットアップの開始入力ウェイトのセットアップブートイベント準備完了レガシーブートイベントブートサービスイベント終了ランタイムセット仮想アドレスMAP開始ランタイムセット仮想アドレスMAP終了レガシーOption ROM初期化システムリセット USBホットプラグ PCIバスホットプラグ NVRAMのクリナップ設定リセット (NVRAM設定のリセット) B8 - BF 未定義 (予約済み) DXEエラーコード CPU初期化エラーシステムエージェント初期化エラー PCH初期化エラー有効でないアーキテクチャプロトコルがある PCIリソース割り当てエラー。リソースが不足しているレガシーOption ROM用のスペースがない...
Page 353 S3ジュームエラーコード S3レジューム失敗 S3レジュームPPIが見つからなかった S3レジュームブートスクリプトエラー S3 OS Wakeエラー EC - EF 未定義 (エラーコード用に予約済み) リカバリー進行コードファームウェアによるリカバリー条件 (自動リカバリー) ユーザーによるリカバリー条件 (強制リカバリー) リカバリープロセス開始リカバリーファームウェアイメージが見つかったリカバリーファームウェアイメージがロードされた F5 - F7 未定義 (予約済み) リカバリーエラーコードリカバリーPPIが有効でないリカバリーカプセルが見つからない無効なリカバリーカプセル FB - FF 未定義 (エラーコード用に予約済み) ACPIステータスコード下記のコードはOSがACPIモードに入っている際に表示されます。システムがS1スリープ状態ですシステムがS2スリープ状態ですシステムがS3スリープ状態ですシステムがS4スリープ状態ですシステムがS5スリープ状態です...
Page 354 OS、ドライバーおよびMSI Centerのインストール www.msi.comから最新のユーティリティとドライバーをダウンロードしてアップデートしてください。 Windows 10/ Windows 11のインストール 1. PCの電源をオンにします。 2. Windows 10/ Windows 11のインストールメディアを光学ドライブに挿入します。 3. PCケースのRestartボタンを押します。 4. POST (Power-On Self Test)中にF11キーを押し、ブートメニューに入ります。 5. ブートメニューから光学ドライブを選択します。 6. Press any key to boot from CD or DVD... というメッセージが表示されたら、任意のキ...
Page 355 5. インストーラーが自動的に起動し、必要なドライバー/ ソフトウェアを全部リストアップします。 6. Installボタンをクリックします。 7. ソフトウェアのインストールが始まります。完了した後にシステムの再起動を促されます。 8. OKボタンを押して、インストールを完了させます。 9. PCを再起動させます。 MSI Center MSI Centerはゲーム設定の最適化とコンテンツ作成ソフトの使用に役立つアプリケーションです。また、 PCや他のMSI製品のLEDライトの効果を操作し、同期することができます。 MSI Centerにより、モードをカスタマイズしたり、システムを管理やファンの回転速度を調整したりできます。 MSI Centerユーザーズガイド MSI Centerの詳細情報は、 http://download.msi.com/manual/mb/MSICENTER.pdf またはQRコードからアクセスしてください。 ⚠...
Page 356 UEFI BIOS MSI UEFI BIOSはUEFI (Unified Extensible Firmware Interface)アーキテクチャと互換性があります。 UEFIは、従来のBIOSでは実現できない新機能と利点を多く持っています、将来は完全にBIOSに取って代わることができます。 MSI UEFI BIOSは、デフォルトのブートモードとしてUEFIを使用し、新しいチップセットの機能を最大限に活用することができます。 ⚠ 注意ほかの説明がない限り、本ユーザマニュアルの用語のBIOSはUEFI BIOSを指します。 UEFIの利点 ∙ クイック起動 - UEFIは直接にオペレーティングシステムを起動し、 BIOSセルフテストプロセスを保存することができます。また、 POST時にCSMモードに切り替えにかかる時間も排除します。 ∙ 2 TBより大きいハードディスクドライブパーティションをサポートします。...
Page 357 Favorites項目を追加/ 削除する Favoritesメニューに入る CPU仕様メニューに入る Memory-Zメニューに入る optimized defaultsをロードするアドバンストモードとEZモードの間に切り替える OCプロファイルをロードする OCプロファイルをセーブする F10: 設定を保存して再起動させる* F12: スクリーンショットが撮られ、 USBメモリに保存されます (FAT/ FAT32フォーマットのみ) Ctrl+F: 検索ページに入る * ＜F10＞キーを押すと確認ウィンドウが表示され、修正情報が表示されます。 Yesまたは Noを選択して確認してください。 BIOSユーザーズガイド BIOSの設定の他の説明は、 https://download.msi.com/archive/mnu_exe/mb/AMDAM5BIOSjp.pdf またはQRコードからアクセスしてください。 ⚠ 注意機能はご購入した製品によって異なる場合がります。...
Page 358 ∙ マザーボード上のクリアCMOSジャンパをショートする。 ∙ リアI/OパネルのクリアCMOSボタンを押す。 ⚠ 注意 CMOSデータをクリアする前に、必ずPCの電源がオフにすることを確認してください。 BIOS のリセットについてはクリアCOMSジャンパ/ ボタンセクションをご参照ください。 BIOSのアップデート方法 M-FLASHでのBIOSアップデートアップデートの前に: MSIのWEBサイトから最新のBIOSファイルをダウンロードし、 USBメモリのルートフォルダにコピーします。 BIOSのアップデート: 1. マルチBIOSスイッチで標的BIOS ROMにスイッチします。マザーボードにこのスイッチがない場合は、このステップを飛ばします。 2. アップデートするBIOSイメージファイルを含むUSBメモリをマザーボードのUSBポートに挿入します。 3. 下記の方法でフラッシュモードに入ります。 • POST中に<Ctrl + F5>キーを押して、 Yesをクリックしてシステムを再起動させます。 Press <Ctrl+F5> to activate M-Flash for BIOS update.
Page 359 MSI CenterでのBIOSアップデートアップデートの前に: ∙ LANドライバーがインストールされ、インターネット接続が正しく設定されていることを確認してください。 ∙ アップデートする前に、他のアプリケーションソフトをすべて閉じてください。 BIOSのアップデート: 1. MSI CENTERをインストールして起動させて、 Supportページに入ります。 2. Live Updateを選択して、 Advancedボタンをクリックします。 3. BIOSファイルを選択して、 Installボタンをクリックします。 4. インストールのリマインダーが表示されると、 Installボタンをクリックします。 5. システムが自動的に再起動してBIOSのアップデートを始めます。 6. アップデートプロセスが完了した後、システムが自動的に再起動します。...
Page 360 목차 빠른 설명서 ......................3 사양 ........................16 특수 기능 ......................21 포장 내용물 ......................22 후면 패널 커넥터 ....................23 LAN 포트 LED 상태 표시 ..................25 오디오 잭 연결 ......................25 안테나 설치하기 ...................... 27 구성품 개요 ......................28 CPU 소켓 ....................... 29 DIMM 슬롯 ......................30 PCI_E1~3: PCIe 확장...
Page 361 LED_SW1: EZ LED 컨트롤 ..................60 디버그 코드 LED ..................... 61 부팅 페이즈 ......................61 디버그 코드 LED 표 ....................61 OS, 드라이버 & MSI Center 설치하기 ..............66 MSI Center ......................67 UEFI BIOS ......................68 BIOS (바이오스) 설정 ....................69 BIOS 리셋.......................
Page 362 빠른 설명서 MSI®의 새로운 메인보드를 구입해주셔서 감사합니다. 이 빠른 시작 섹션에서는 컴퓨터를 설치하는 방법에 대한 데모 다이어그램을 제공합니다. 일부 설치는 비디오 데모도 제공합니다. URL을 링크하여 휴대전화나 태블릿의 웹 브라우저로 시청하세요. QR 코드를 스캔하여 URL에 대한 링크를 가질 수도 있습니다. 도구 및 구성 요소 준비...
Page 363 안전 지침 ∙ 이 패키지에 포함된 부품은 정전기 방전(ESD)에 의해 파손될 우려가 있으므로 다음의 설명에 따라 컴퓨터를 조립하십시오. ∙ 모든 부품이 제대로 연결되었는지 확인하십시오. 제대로 연결되지 않을 경우, 컴퓨터가 부품을 인식하지 못하거나 컴퓨터를 켤 수가 없게 됩니다. ∙ 부품의 예리한 부분에 손을 다칠 수 있으므로 메인보드 취급시 가장자리 부분을 잡으십시오. ∙...
Page 364 케이스 스탠드 오프 공지 메인보드의 손상을 방지하기 위해 메인보드 회로와 컴퓨터 케이스 사이의 불필요한 장착 스탠드오프를 금지합니다. 케이스 스탠드오프 유지 구역 표지판은 메인보드 뒷면(아래 그림 참조)에 표시되어 사용자에게 경고의 역할을 합니다. 충돌 방지 알림 각 나사 구멍 주위에 보호 페인트가 인쇄되어 있어 부품이 긁히는 것을 방지합니다.
Page 365 프로세서 설치하기 ⚽ ∙ https://youtu.be/cltgIYiGtWY...
Page 366 ⚠ 중요사항 나사형 CPU 히트싱크을 설치하는 경우 아래 그림에 따라 고정 모듈을 먼저 제거한 다음 히트싱크을 설치하십시오.
Page 367 DDR5 모듈 설치하기 ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
Page 368 전면 패널 헤더 연결하기 ⚽ ∙ http://youtu.be/DPELIdVNZUI 전원 LED 전원 스위치 JFP1 Reserved HDD LED 리셋 스위치 JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
Page 369 메인보드 설치하기 ⚽ ∙ https://youtu.be/wWI6Qt51Wnc 토크: 3 kgf·cm* *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
Page 370 전원 커넥터 연결하기 ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR1~2 PD_PWR1...
Page 371 SATA 드라이브 설치하기 ⚽ ∙ http://youtu.be/RZsMpqxythc...
Page 372 그래픽 카드 설치하기 ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
Page 373 주변기기 연결하기...
Page 374 전원 켜기...
Page 375 사양 ∙ AMD Ryzen™ 7000 시리즈 데스크탑 프로세서 지원* ∙ 소켓 AM5 프로세서 * 출시된 새 프로세서의 최신 지원 상태를 확인하려면 www.msi.com을 방문하십시오. 칩셋 AMD X670 칩셋 ∙ 4x DDR5 메모리 슬롯, 최대 192GB* 지원 ∙ 1R 4800 MHz by JEDEC 지원...
Page 376 이전 페이지로부터 계속 ∙ 4x M.2 슬롯 (Key M) • M2_1 슬롯 (CPU) • 최대 PCIe 5.0 x4 지원 • 2260/ 2280 저장 장치 지원 • M2_2 슬롯 (X670 칩셋) • 최대 PCIe 4.0 x4 지원 M.2 SSD 슬롯 • 2260/ 2280 저장 장치 지원 •...
Page 377 이전 페이지로부터 계속 AMD Wi-Fi 6E ∙ 무선 모듈은 M.2 (Key-E) 슬롯에 사전 설치되어 있습니다. ∙ MU-MIMO TX/RX 지원 ∙ 2.4GHz/ 5GHz 또는 6GHz* 밴드에서 20MHz, 40MHz, 80MHz,160MHz 대역폭 지원 Wi-Fi & 블루투스® ∙ 802.11 a/ b/ g/ n/ ac/ ax 지원 ∙...
Page 378 이전 페이지로부터 계속 ∙ 1x 전면 패널 오디오 커넥터 ∙ 2x 시스템 패널 커넥터 ∙ 1x 섀시 침입 커넥터 시스템 커넥터 ∙ 1x 3-핀 워터 플로우 커넥터 ∙ 2x 2-핀 열 센서 커넥터 ∙ 1x TPM 모듈 커넥터 ∙ 1x 튜닝 컨트롤러 커넥터 ∙...
Page 379 ∙ 2x 256 Mb flash BIOS 기능 ∙ UEFI AMI BIOS ∙ ACPI 6.4, SMBIOS 3.5 ∙ 다국어 ∙ 드라이버 ∙ MSI Center ∙ CPU-Z MSI 게이밍 소프트웨어 ∙ Norton 360 Deluxe ∙ AIDA64 익스트림 - MSI 에디션 ∙ 타일...
Page 380 • 마그네틱 M.2 쉴드 프로져 • 장치 속도 향상 • 나사없는 M.2 쉴드 프로져 • 스마트 이미지 파인더 • EZ M.2 클립 • MSI 컴패니언 • EZ 디버그 LED • 시스템 진단 • EZ LED 컨트롤 열 특징 • 스마트 버튼...
Page 381 • 1x M.2 플레이트 나사 패키지 ⚠ 중요사항 제공된 USB 드라이브에 ISO 파일이 있습니다. 실수로 삭제하지 마십시오. 드라이버 설치에 ∙ 대한 자세한 내용은 OS, 드라이버 및 MSI 센터 설치 장을 참조하십시오. ∙ 위 항목 중 하나라도 손상되었거나 누락되었다면 대리점에 문의하십시오.
Page 382 후면 패널 커넥터 아이템 설명 CMOS 클리어 점퍼 - 컴퓨터를 끕니다. CMOS 클리어 버튼을 5-10초동안 눌러 BIOS 설정 값을 기본 설정으로 리셋합니다. USB 3.2 Gen 2x2 20Gbps Type-C 포트 (ASM3241 칩셋)* * 이 USB 포트와 PCI_E3 슬롯은 동일한 대역폭을 공유합니다. PCI_E3 슬롯에 장치를 설치하면 이 USB 포트가...
Page 383 아이템 설명 스마트 버튼 - 스마트 버튼이 달성할 수 있는 4가지 기능을 제공합니다. 스마트 버튼 기능 선택에 대한 자세한 내용은 BIOS 설명서를 참조하십시오. ∙ 재설정(기본값) - 스마트 버튼을 눌러 시스템을 재설정합니다. ∙ 미스틱 라이트 켜기/끄기 - 스마트 버튼을 눌러 모든 온보드 LED를 켜거나 끕니다.
Page 384 LAN 포트 LED 상태 표시 링크/ 작동 LED 속도 LED 상태 설명 상태 속도 꺼짐 연결되지 않음. 꺼짐 － 녹색 연결되었음. 녹색 100 Mbps ~ 2.5 Gbps 노란색 10 Gbps 깜빡임 정상적인 통신중. 오디오 잭 연결 헤드폰 및 마이크용 오디오 잭 도표 스테레오...
Page 385 4-채널 스피커용 오디오 잭 도표 AUDIO INPUT Rear Front 5.1-채널 스피커용 오디오 잭 도표 AUDIO INPUT Rear Front Center/ Subwoofer 7.1-채널 스피커용 오디오 잭 도표 AUDIO INPUT Rear Front Side Center/ Subwoofer...
Page 386 안테나 설치하기 1. 안테나를 받침대에 연결합니다. 2. 아래 그림처럼 두개의 안테나 케이블을 WiFi 안테나 커넥터에 단단히 나사로 고정합니다. 3. 안테나를 가능한 높은 곳에 올려 둡니다.
Page 387 구성품 개요 SYS_FAN1 SYS_FAN2 JARGB_V2_3 ATX_PWR1 PD_PWR1 JUSB1 JTPM1 JUSB2 SYS_FAN4 M2_1 JUSB3 PCI_E1 M2_2 JUSB4 M2_3 SATA▼_P3▲_P4 PCI_E2 SATA▼_S3▲_S4 SATA▼_A1▲_A2 M2_4 SYS_FAN3 PCI_E3 JCI1 JFP2 JARGB_V2_2...
Page 388 ∙ ∙ 프로세서를 설치한 후, CPU 보호 캡을 보관하시기 바랍니다. 반품시 메인보드와 CPU 소켓 보호 캡이 함께 제공되어야만 MSI에서 반품(RMA) 요청 처리를 진행할 수 있습니다. CPU 설치시, CPU 히트싱크를 반드시 설치하세요. CPU 히트싱크는 과열을 방지하고 시스템 ∙ 성능을 유지하는데 꼭 필요합니다.
Page 389 주파수를 설정하세요. 풀 DIMM 설치 또는 오버클로킹을 위해 보다 효율적으로 메모리 냉각 시스템을 사용할 것을 ∙ 권장합니다. 오버클로킹시의 안정성과 설치된 메모리 모듈의 호환성은 설치된 CPU 및 장치에 따라 ∙ 달라집니다. ∙ 호환 가능한 메모리에 대한 자세한 정보는 www.msi.com을 방문하여 알아보시기 바랍니다.
Page 390 중요사항 크고 무거운 그래픽 카드를 설치할 경우, 그래픽 카드를 안전하게 지지하여 슬롯의 변형을 ∙ 방지하기 위해 MSI 그래픽 카드 지지대와 같은 장치를 사용하시면 더욱 안전합니다. 하나의 PCIe x16 확장 카드를 설치하여 최적의 효과를 원하신다면 PCI_E1 슬롯을 사용할 ∙ 것을 추천합니다.
Page 391 다중 그래픽카드 설치 권장 사항...
Page 392 M2_1~4: M.2 슬롯 (Key M) 동영상을 시청하여 나사없는 M.2 쉴드 프로져 히트싱크와 함께 M.2 SSD를 설치하는 방법을 알아보세요. M2_1 ⚽ M2_2 M2_3 M2_4 ∙ https://youtu.be/J88vcXeLido ⚠ 중요사항 M.2 SSD에 자체 히트싱크가 장착되어 있는 경우 M.2 SSD를 설치하기 전에 M.2 슬롯에서 M.2 플레이트...
Page 393 2. 나사없는 M.2 쉴드 Frozr 히트싱크의 끝 부분을 약간 들어 올리고 앞으로 이동하여 히트싱크을 제거합니다. 3. M.2 플레이트의 M.2 열 패드에서 보호 필름을 제거합니다. 4. 2260 M.2 SSD를 설치하려면, M.2 플레이트의 제공된 EZ M.2 클립 키트를 2260 나사 구멍에 설치하십시오. 2280 SSD를 설치한 경우, 이 단계를 건너뜁니다. 2260 SSD...
Page 394 5. M.2 SSD를 M.2 슬롯에 30도 각도로 삽입합니다. 6. EZ M.2 클립을 돌려 M.2 SSD를 고정합니다. 30º 30º 30º 30º 2260 SSD 2280 SSD 7. 나사없는 M.2 쉴드 Frozr 히트싱크 아래의 열 패드에서 보호 필름을 제거합니다. 8. 나사없는 M.2 쉴드 Frozr 히트싱크 아래의 장부를 노치에 맞춘 다음 히트싱크을 제자리에 놓습니다.
Page 395 M2_2 / M2_3 슬롯에 M.2 모듈 설치 1. M.2 쉴드 FROZR 히트싱크의 나사를 풀어 줍니다. 2. M.2 쉴드 Frozr 히트싱크을 들어 올려 제거합니다. 3. M.2 플레이트의 M.2 열 패드에서 보호 필름을 제거합니다. 4. 2260 M.2 SSD를 설치하려면, M.2 플레이트의 제공된 EZ M.2 클립 키트를 2260 나사 구멍에...
Page 396 5. M.2 SSD를 M.2 슬롯에 30도 각도로 삽입합니다. 6. EZ M.2 클립을 돌려 M.2 SSD를 고정합니다. 30º 30º 30º 30º 2260 SSD 2280 SSD 6 6 7 7 7. M.2 쉴드 Frozr 히트싱크 아래의 열 패드에서 보호 필름을 제거합니다. 8. M.2 쉴드 FROZR 히트싱크을 제자리에 놓고 고정합니다.
Page 397 M2_4 슬롯에 M.2 모듈 설치 1. M.2 쉴드 FROZR 히트싱크의 나사를 풀어 줍니다. 2. M.2 쉴드 Frozr 히트싱크을 들어 올려 제거합니다. 3. M.2 플레이트의 M.2 열 패드에서 보호 필름을 제거합니다.
Page 398 4. 22110 SSD를 설치하는 경우 M.2 플레이트에서 나사를 제거한 다음 M.2 플레이트에 제공된 M.2 플레이트 나사를 설치합니다. 2280 SSD를 설치한 경우, 이 단계를 건너뜁니다. 5. M.2 SSD를 M.2 슬롯에 30도 각도로 삽입합니다. 6. EZ M.2 클립을 돌려 M.2 SSD를 고정합니다. 30º...
Page 399 M.2 Xpander-Z Gen 5 듀얼 카드 설치하기 M.2 Xpander-Z Gen 5 듀얼 카드를 설치하기 전에 M.2 Xpander-Z Gen 5 듀얼 카드에 M.2 SSD를 설치해야 합니다. 그런 다음 M.2 Xpander-Z Gen 5 듀얼 카드를 메인보드에 설치합니다. 자세한 내용은 아래 단계를 따르십시오. 1.
Page 400 5. 히트싱크의 열 패드에서 보호 필름을 제거합니다. 6. 히트싱크을 제자리에 놓고 고정합니다. 7. M.2 Xpander-Z Gen 5 듀얼 카드를 PCI_E2 슬롯에 삽입합니다. 8. 나사를 사용하여 케이스 뒷면에 카드를 고정합니다.
Page 401 9. PCIE_PWR1을 전원 공급 장치에 연결합니다. 10. 케이스와 함께 제공된 HDD LED 케이블을 JCASE 커넥터에 연결합니다. 11. M.2 Xpander-Z Gen 5 듀얼 카드와 함께 제공된 HDD LED 케이블을 사용하여 JMB 커넥터와 JFP1의 HDD 핀 (핀1 및 핀3)을 연결합니다. 12. 이 카드와 함께 제공된 JSMB 케이블을 사용하여 JSMB 커넥터와 JSMB1 커넥터를 연결하십시오.
Page 402 M.2 Xpander-Z Gen 5 듀얼 카드 LED 컨트롤 스위치로 LED를 켜고 끌 수 있습니다. FAN LED 스위치 M.2 LED 스위치 FAN LED M.2 액세스 LED M.2 액세스 LED FAN LED 스위치 FAN LED를 켜고 끌 때 사용하는 스위치입니다. FAN LED •...
Page 403 SATA_P3~4, SATA_S3~4 & SATA_A1~2: SATA 6Gb/s 커넥터 이 커넥터는 SATA 6Gb/s 인터페이스 포트입니다. 각 커넥터에 하나의 SATA 장치를 연결할 수 있습니다. SATA_P4 SATA_P3 SATA_S4 SATA_S3 SATA_A2 SATA_A1 ⚠ 중요사항 SATA 케이블을 90도로 꺽지 마십시오. 그럴 경우, 전송 중 데이터가 손상될 수 있습니다. ∙...
Page 404 JAUD1: 전면 오디오 커넥터 이 커넥터를 사용하여 전면 패널의 오디오 잭을 연결할 수 있습니다. 핀 신호 이름 핀 신호 이름 MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2: 전면 패널 커넥터 JFP1 커넥터는...
Page 405 CPU_PWR1~2, ATX_PWR1, PD_PWR1: 전원 커넥터 이 커넥터를 사용하여 ATX 전원 공급 장치를 연결할 수 있습니다. CPU_PWR1~2 핀 신호 이름 핀 신호 이름 Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 핀 신호 이름 핀 신호 이름 CPU_PWR1~2 +3.3V +3.3V Ground Ground Ground...
Page 406 JCI1: 섀시 침입 커넥터 이 커넥터를 사용하여 섀시 침입 스위치 케이블을 연결할 수 있습니다. 표준 상태 ( 섀시 침입 이벤트 기본 설정) 트리거 섀시 침입 탐지기 사용하기 1. JCI1 섀시의 섀시 침입 스위치/ 센서에 연결합니다. 2. 섀시 커버를 닫습니다. 3. BIOS > SETTINGS > Security > Chassis Intrusion Configuration으로 이동합니다. 4.
Page 407 JUSB1: USB 3.2 Gen 2 10Gbps Type-C 전면 패널 커넥터 JUSB2: USB 3.2 Gen 2x2 Type-C 전면 패널 커넥터 이 커넥터를 사용하여 전면 패널의 USB Type-C 커넥터를 연결할 수 있습니다. 이 커넥터는 풀 프루프(foolproof )로 작동하도록 디자인되었으며 케이블 연결시 정확한 방향으로 연결하시기 바랍니다.
Page 408 JUSB3~4: USB 3.2 Gen 1 커넥터 이 커넥터를 사용하여 전면 패널의 USB 3.2 Gen 1 5Gbps 포트를 연결할 수 있습니다. 핀 신호 이름 핀 신호 이름 Power USB3_RX_DN USB3_RX_DP Ground USB3_TX_C_DN USB3_TX_C_DP Ground USB2.0- USB2.0+ Ground USB2.0+ USB2.0- Ground USB3_TX_C_DP USB3_TX_C_DN Ground USB3_RX_DP...
Page 409 중요사항 VCC 및 그라운드 핀을 정확히 연결하여야 손상을 방지할 수 있습니다. ∙ ∙ USB 포트를 통하여 iPad,iPhone 및 iPod를 충전하려면 MSI Center 유틸리티를 설치하시기 바랍니다. JTPM1: TPM 모듈 커넥터 이 커넥터는 TPM (Trusted Platform Module) 모듈에 연결됩니다. 자세한 내용과 사용방법은...
Page 410 JSLOW1: 슬로우 모드 부팅 점퍼 이 점퍼는 LN2 쿨링을 위한 솔루션으로서 익스트림 오버클럭 상태의 프로세서를 안정된 클록으로 유지하게 해주며 시스템 충돌을 막을 수 있습니다. 표준 상태 활성화 (기본 설정) (BIOS POST 동안, 이 기능을 “사용”으로 설정) JLN1: 저온 부팅 점퍼 이...
Page 411 W_FLOW1: 워터플로우 미터 커넥터 이 커넥터를 통해 워터플로우 미터를 연결하여 액체 쿨링 시스템의 유량을 모니터링할 수 있습니다. 핀 신호 이름 핀 신호 이름 Ground WFLOW PWR WFLOW IN T_SEN1~2: 열 센서 커넥터 이 커넥터에 서미스터 케이블을 연결하여 감지 포인트의 온도를 모니터링할 수 있습니다. 서미스터...
Page 412 CPU_FAN1, PUMP_FAN1~2, SYS_FAN1~5: 팬 커넥터 팬 커넥터는 PWM (Pulse Width Modulation) 모드와 DC 모드로 분류될 수 있습니다. PWM 모드 팬 커넥터는 12V의 일정한 출력을 제공하고 속도 제어 신호에 따라 팬의 회전 속도를 조정합니다. DC 모드 팬 커넥터는 전압의 변화에 따라 팬의 회전 속도를 제어합니다. 자동 모드 팬...
Page 413 JBAT1: CMOS (Reset BIOS) 클리어 점퍼 시스템 구성 데이터를 저장하기 위해 메인보드에 있는 배터리에서 외부 전원을 공급받는 온보드 CMOS 메모리가 있습니다. 시스템 구성을 지우려면 점퍼를 아래와 같이 설정하여 CMOS 메모리를 지우세요. 데이터 유지 CMOS 클리어/ (기본 설정) BIOS 리셋 기본 값으로 BIOS 리셋하기 1.
Page 414 ⚠ 중요사항 ∙ 시스템이 부팅될 때 멀티-BIOS 스위치를 사용하지 마세요. MSI Center 또는 Flash BIOS Button를 사용하여 BIOS를 플래시할 수도 있습니다. ∙ 자세한 내용은 BIOS 섹션을 참조하시기 바랍니다. POWER1, RESET1: 전원 버튼, 리셋 버튼 전원/리셋 버튼을 사용하여 컴퓨터를 켜거나 리셋 할 수 있습니다. 리셋 버튼이 달성할 수 있는...
Page 415 JRGB 커넥터는 최대 3A (12V) 정격 전력에서 최대 2미터 연속 5050 RGB LED 스트립 ∙ (12V/G/R/B)을 지원합니다. RGB LED 스트립을 설치 또는 제거하기 전에 항상 전원 공급 장치의 전원을 끄고 전원 ∙ 코드를 콘센트에서 뽑아주세요. ∙ MSI 소프트웨어를 사용하여 확장된 LED 스트립을 조정하세요.
Page 416 JARGB_V2_1~3: A-RAINBOW V2 (ARGB Gen2) LED 커넥터 JARGB_V2 커넥터를 사용하면 ARGB Gen2와 ARGB 기반 LED 스트립을 연결할 수 있습니다. JARGB_V2 커넥터는 최대 정격 3A(5V)로 개별 주소 지정이 가능한 최대 240개의 RGB LED를 지원합니다. 핀 신호 이름 핀 신호 이름 Data No Pin Ground 주소...
Page 417 있습니다. ARGB Gen1 LED 및 ARGB Gen2 LED 스트립을 함께 사용하지 마십시오. 최상의 효과를 얻으려면 동일한 사양의 LED 스트립을 설치하는 것이 좋습니다. ∙ RGB LED 스트립을 설치 또는 제거하기 전에 항상 전원 공급 장치의 전원을 끄고 전원 ∙ 코드를 콘센트에서 뽑아주세요. ∙ MSI 소프트웨어를 사용하여 확장된 LED 스트립을 조정하세요.
Page 418 V-체크 포인트 라이트 본 전압 체크 포인트는 현재 시스템 전압을 측정하는데 사용됩니다. 전압을 확인하려면 멀티미터(제품 내 미포함)가 필요합니다. 전압을 측정하기 위해서는, GND (접지 그라운드) 와 V-체크포인트에 테스트 리드를 올려 두십시오. 더 자세한 정보는 멀티미터의 매뉴얼을 참조하세요. CORE1: Core voltage SOC1: SOC voltage DDR1: CPU VDDIO voltage GND1: Ground JDASH1 : 튜닝...
Page 419 온보드 LED EZ 디버그 LED 이 LED는 메인보드의 디버그 상태를 나타냅니다. CPU -CPU가 감지되지 않거나 고장났음을 나타냅니다. DRAM -DRAM이 감지되지 않거나 고장났음을 나타냅니다. VGA - GPU가 감지되지 않거나 고장났음을 나타냅니다. BOOT - 부팅 장치가 감지되지 않거나 고장났음을 나타냅니다. JPWRLED1: LED 전원 입력 이...
Page 420 디버그 코드 LED 디버그 코드 LED는 POST (부팅시 자가점검)하는 동안과 POST 후의 진행 코드 및 오류 코드를 나타냅니다. 자세한 내용은 Debug Code LED(디버그 코드 LED) 표를 참조하세요. 16진수 도표 16진수 LED 디스플레이 16진수 LED 디스플레이 부팅 페이즈 보안 (SEC) – 초기 낮은 레벨의 초기화 Pre-EFI Initialization (PEI) –...
Page 421 PEI 진행 코드 PEI 코어 작동 Pre-memory CPU 초기화 작동 Pre-memory CPU 초기화 (CPU 모듈 특정) 12 - 14 Pre-memory 시스템 에이전트 초기화 작동 16 - 18 Pre-Memory 시스템 에이전트 초기화 (시스템 에이전트 모듈 특정) Pre-memory PCH 초기화 작동 1A - 1C Pre-memory PCH 초기화 (PCH 모듈 특정) 메모리...
Page 422 시스템 에이전트 DXE 초기화 작동 시스템 에이전트 DXE SMM 초기화 작동 6B - 6F 시스템 에이전트 DXE 초기화 (시스템 에이전트 모듈 특정) PCH DXE 초기화 작동 PCH DXE SMM 초기화 작동 PCH 장치 초기화 73 - 77 PCH DXE 초기화 (PCH 모듈 특정) ACPI 모듈...
Page 423 설치 프로그램 시작 설치 입력 대기 부팅 준비 레거시 부팅 부팅 서비스 종료 Runtime Set Virtual Address MAP 시작 Runtime Set Virtual Address MAP 종료 Legacy Option ROM 초기화 시스템 리셋 USB 핫 플러그 PCI 버스 핫 플러그 Clean-up of NVRAM 구성...
Page 424 S3 Resume 오류 코드 S3 Resume 실패 S3 Resume PPI를 찾을 수 없음 S3 Resume 부팅 스크립트 오류 S3 OS 웨이크 오류 EC - EF AMI 오류 코드를 위한 예비용 코드 복구 진행 코드 복구 조건이 펌웨어에 의거함 (자동 복구) 복구...
Page 425 OS, 드라이버 & MSI Center 설치하기 공식 웹사이트 www.msi.com을 방문하여 최신 버전의 유틸리티와 드라이버를 다운로드 및 업데이트하세요. Windows 10/ Windows 11 설치하기 1. 컴퓨터의 전원을 켭니다. 2. Windows 10/ Windows 11 설치 디스크/USB를 컴퓨터에 삽입합니다. 3. 컴퓨터 케이스의 Restart 버튼을 누릅니다.
Page 426 MSI Center MSI Center 는 게임 설정을 쉽게 최적화하고 콘텐츠 생성 소프트웨어를 원활하게 사용할 수 있도록 지원하는 응용 프로그램입니다. 또한 PC 및 기타 MSI 제품에 대한 LED 빛 효과를 제어하고 동기화할 수 있습니다. MSI Center 를 사용하면 이상적인 모드를 사용자 지정하고, 시스템...
Page 427 MSI UEFI BIOS는 UEFI(Unified Extensible Firmware Interface) 구성과 호환 가능 합니다. UEFI는 기존 BIOS가 달성 할 수없는 많은 새로운 기능과 장점을 가지고 있으며 향후 BIOS를 완전히 대체 할 것입니다. MSI의 UEFI BIOS는 새로운 칩셋의 기능을 최대한 활용하기 위해 기본 부팅 모드로 UEFI를 사용합니다.
Page 428 * F10 키를 누르면 확인 대화창이 나타나며 변경사항에 대한 정보를 제공합니다. Yes(예) 또는 No(아니요)를 클릭하여 선택을 확인합니다. BIOS 사용자 가이드 BIOS 설정에 대한 자세한 사항은 다음의 주소를 https://download.msi.com/archive/mnu_exe/mb/AMDAM5BIOSkr.pdf 참조 하시거나 QR 코드를 스캔하십시오. ⚠ 중요사항 구입한 제품에 따라 기능이 달라질 수 있습니다.
Page 429 재설정하려면 CMOS 클리어 점퍼/버튼 섹션을 참조하세요. BIOS 업데이트 M-FLASH로 BIOS 업데이트 업데이트 하기전: 구입한 모듈에 맞는 최신 BIOS 파일을 MSI 웹사이트에서 다운로드한 후 BIOS 파일을 USB 플래시 드라이브에 저장합니다. BIOS 업데이트: 1. Multi-BIOS 스위치를 사용하여 대상 BIOS ROM으로 전환합니다. 메인보드에 이 스위치가...
Page 430 2. BIOS 파일의 이름을 MSI.ROM으로 변경하고 USB 저장 장치의 루트에 저장합니다. 3. 전원 공급 장치를 CPU_PWR1 및 ATX_PWR1에 연결합니다. (CPU와 메모리를 설치할 필요가 없습니다.) 4. MSI.ROM 파일이 포함된 USB 저장 장치를 후면 I/O 패널의 플래쉬 BIOS 포트에 연결합니다. 5. 플래쉬 BIOS 버튼을 눌러 BIOS를 플래시하면 LED가 깜박이기 시작합니다.
Page 431 目錄快速入門 ........................3 規格 ..........................16 專屬特色 ........................21 包裝內容 ........................22 後側面板接頭 ......................23 網路連接埠 LED 燈狀態表 ..................25 音效接頭連接示意圖 ..................... 25 安裝天線........................ 27 元件總覽 ........................28 CPU 腳座 ....................... 29 記憶體插槽 ......................30 PCI_E1~3: PCIe 擴充插槽 ..................31 M2_1~4: M.2 插槽...
Page 432 LED_SW1: EZ LED 指示燈控制 ................60 除錯代碼 LED ......................61 開機階段........................ 61 除錯代碼 LED 表 ....................61 安裝作業系統、驅動程式和 MSI Center ..............66 MSI Center ......................67 UEFI BIOS ........................68 BIOS 設定 ......................69 重設 BIOS ......................70...
Page 433 快速入門感謝您購買 MSI®的新主機板。在此快速入門章節將提供關於如何安裝電腦的流程圖。某些裝置也提供示範影片。請在手機或平板電腦上打開網頁瀏覽器連結到網址觀看。您也可以透過掃碼連接到網址。準備工具和零件 AMD® AM5 CPU AM5 CPU 風扇機殼 DDR5 記憶體電源供應器顯示卡散熱膏 SATA 硬碟十字型螺絲起子 1 包螺絲...
Page 434 安全說明 ∙ 本包裝內所含的組件可能因靜電 (ESD) 受到損壞。請務必依循以下指示，以確保能成功組裝電腦。 ∙ 請確定所有組件均確實連接妥善。如有鬆脫，可能會造成電腦無法識別該組件或無法啟動電腦。 ∙ 拿取主機板時，請抓主機板的邊緣，以免碰觸到較易損壞的組件。 ∙ 拿取主機板時，建議您戴靜電手環，以免產生靜電損壞主機板。若無靜電手環，請先觸摸其他金屬物品以讓自身放電，再碰觸主機板。 ∙...
Page 435 機殼螺絲柱注意事項為防止損壞主機板，禁止在主機板電路和電腦機殼之間安裝任何不必要的螺絲柱。敬告使用者，主機板背面有 Case standoff keep out zone 標示(機殼螺絲柱禁區標誌，如下所示) 。避免碰撞注意事項每個螺絲孔的周邊都印有保護漆，以免零件被劃傷。...
Page 436 安裝處理器 ⚽ ∙ https://youtu.be/cltgIYiGtWY...
Page 437 ⚠ 重要如果要安裝螺絲式的 CPU 散熱器，請遵照下圖步驟先移除固定模組，再安裝散熱器。...
Page 438 安裝 DDR5 模組 ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
Page 439 連接前置面板針腳 ⚽ ∙ http://youtu.be/DPELIdVNZUI Power LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
Page 440 安裝主機板 ⚽ ∙ https://youtu.be/wWI6Qt51Wnc 扭矩： 3 kgf·cm* *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
Page 441 連接電源接頭 ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR1~2 PD_PWR1...
Page 442 安裝 SATA 驅動程序 ⚽ ∙ http://youtu.be/RZsMpqxythc...
Page 443 安裝顯卡 ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
Page 444 連接周邊裝置...
Page 445 開啟電源...
Page 446 規格 ∙ 支援 AMD Ryzen™ 7000 系列桌上型處理器* 支援處理器 ∙ 處理器架構 AM5 * 如有更新的處理器發表時，請造訪 www.msi.com 網站以獲取最新的支援狀態。晶片組 AMD X670 晶片組 ∙ 4 條 DDR5 插槽，支援總合最高 192GB* ∙ 支援 1R 4800 MHz 透過 JEDEC ∙ 最大超頻：...
Page 447 承上頁 ∙ 4 個 M.2 插槽 (M 鍵) • M2_1 插槽 (源於 CPU) • 最高可支援 PCIe 5.0 x4 • 支援 2260/ 2280 規格儲存裝置 • M2_2 插槽 (源於 X670 晶片組) • 最高可支援 PCIe 4.0 x4 M.2 SSD 插槽 • 支援 2260/ 2280 規格儲存裝置 •...
Page 448 承上頁 AMD Wi-Fi 6E ∙ 無線模組已預先安裝於 M.2 (E 鍵) 插槽 ∙ 支援 MU-MIMO TX/RX ∙ 支援 2.4GHz/ 5GHz 或 6GHz* 頻段的無線 LAN & 20MHz 、 40MHz 、 80MHz 、 160MHz 頻寬 Bluetooth® ∙ 支援 802.11 a/ b/ g/ n/ ac/ ax ∙...
Page 449 承上頁 ∙ 1 個面板音效接頭 ∙ 2 個系統面板接頭 ∙ 1 個機殼開啟接頭系統接頭 ∙ 1 個 3-pin 水冷接頭 ∙ 2 個 2-pin 溫度監測器接頭 ∙ 1 個 TPM 模組接頭 ∙ 1 個調試控制器接頭 ∙ 1 個電源按鈕按鈕 ∙ 1 個重新開機按鈕 ∙ 1 個 EZ LED 指示燈控制開關開關...
Page 450 ∙ 2 個 256 Mb flash BIOS 功能 ∙ UEFI AMI BIOS ∙ ACPI 6.4 、 SMBIOS 3.5 ∙ 多國語 ∙ 驅動程式 ∙ MSI Center ∙ CPU-Z MSI GAMING 軟體 ∙ Norton 360 Deluxe ∙ AIDA64 Extreme - 微星版 ∙ Tile...
Page 451 • Super Charger • 磁性 M.2 Shield Frozr • Devices Speed Up • 免螺絲 M.2 Shield Frozr • Smart Image Finder • 簡易 M.2 卡扣 • MSI Companion • 除錯 LED 指示燈 • System Diagnosis • EZ LED 指示燈控制散熱特色 • 智慧按鈕...
Page 452 • 1 組 Wi-Fi 天線套件 • 1 張連接線標籤 • 3 包簡易 M.2 卡扣 (1 組/包) • 1 個 M.2 底板螺絲包裝 ⚠ 重要隨附的 USB 隨身碟中有一個 ISO 檔案。小心請勿刪除。請參閱安裝作業系統、驅動程式 ∙ 和 MSI Center 章節以了解更多有關安裝驅動程式的訊息。如果上述任何物品有損壞或遺失的情況，請與您當地的零售商聯繫。 ∙...
Page 453 後側面板接頭項目說明清除 CMOS 按鈕 - 關閉電腦電源。按住「清除 CMOS」按鈕約 5-10 秒，可將 BIOS 重設為預設值。 USB 3.2 Gen 2x2 20Gbps Type-C 連接埠 (源於 ASM3241 )* *USB 連接埠和 PCI_E3 插槽共用頻寬。當 PCI_E3 插槽裝有設備時， USB 連接埠將無作用。 USB 3.2 Gen 2 10Gbps Type-A 連接埠...
Page 454 項目說明智慧按鈕 - 我們為智慧按鈕提供了 4 個功能。關於智慧按鈕功能說明，詳情請參閱 BIOS 手冊。 ∙ 重啟 (預設值)- 按壓智慧按鈕以重啟系統。 ∙ 炫彩效果開/ 關 - 按壓智慧按鈕以開啟/關閉所有內建 LED 指示燈。當 LED_ SW1 (EZ LED 指示燈控制)開關關閉時，炫彩效果開/關功能模式不可用。 ∙ 安全啟動 - 按住智慧按鈕並同時啟動系統，以安全啟動模式啟動。系統將預設啟動...
Page 455 網路連接埠 LED 燈狀態表連線/ 工作燈號速度燈號狀態說明狀態速度關閉未連線關閉－綠燈已連線綠燈 100 Mbps ~ 2.5 Gbps 閃爍資料傳輸中黃燈 10 Gbps 音效接頭連接示意圖連接耳機與麥克風插孔示意圖連接立體聲喇叭插孔示意圖 AUDIO INPUT...
Page 456 連接 4 聲道喇叭插孔示意圖 AUDIO INPUT Rear Front 連接 5.1 聲道喇叭插孔示意圖 AUDIO INPUT Rear Front Center/ Subwoofer 連接 7.1 聲道喇叭插孔示意圖 AUDIO INPUT Rear Front Side Center/ Subwoofer...
Page 457 安裝天線 1. 將天線連接至底座上。 2. 將兩支天線鎖緊至 WiFi 天線接頭上，如圖所示。 3. 盡量將天線放置在高處。...
Page 458 元件總覽 SYS_FAN1 SYS_FAN2 JARGB_V2_3 ATX_PWR1 PD_PWR1 JUSB1 JTPM1 JUSB2 SYS_FAN4 M2_1 JUSB3 PCI_E1 M2_2 JUSB4 M2_3 SATA▼_P3▲_P4 PCI_E2 SATA▼_S3▲_S4 SATA▼_A1▲_A2 M2_4 SYS_FAN3 PCI_E3 JCI1 JFP2 JARGB_V2_2...
Page 459 溫度過高會嚴重損壞 CPU 和系統。請確保散熱器正常運作，以免 CPU 過熱。請於 CPU 與散熱器間均勻塗抹散熱膏或貼上耐溫膠帶以加強散熱。 ∙ 若 CPU 未安裝在主機板上，請務必將 CPU 腳座的保護蓋裝回腳座上。 ∙ 如果您選購的是獨立包裝的處理器與散熱器/風扇，請參閱散熱器/風扇包裝內的文件，以了解詳細的安裝方式。本主機板雖設計為可支援超頻，但在進行超頻之前，請確認系統的其他零組件可承受超 ∙ 頻設定。不建議進行任何超出本產品規格以外的操作， MSI® 亦無法保證此類操作所可能造成的損壞及風險。...
Page 460 記憶體頻率是依照其 Serial Presence Detect (SPD) 運作。在超頻過程中，部分記憶體模組，可能會以比其標示頻率低的數值運作；如果您希望記憶體模組以符合其標示頻率或更高的頻率運作，請進入 BIOS 選單並找到 DRAM Frequency 項目設定。要在主機板的所有記憶體插槽都裝上記憶體模組，或是要進行超頻時，建議您使用更高 ∙ 效的記憶體散熱系統。 ∙ 超頻時，記憶體模組之穩定性與相容性，將取決於您所安裝的 CPU 及裝置。請造訪 www.msi.com 網站，以了解詳細的記憶體相容資訊。 ∙...
Page 461 PCI_E1: PCIe 5.0 x16 (源於 CPU) PCI_E2: PCIe 5.0 x8 (源於 CPU) PCI_E3: PCIe 5.0 x4 (源於 CPU) ⚠ 重要若安裝大型顯卡，需要使用工具如 MSI 顯卡支撐架，以支撐其重量和防止插槽變形。 ∙ ∙ 如果只安裝一張 PCIe x16 擴充卡，爲獲得最佳效能建議安裝到 PCI_E1 插槽。 ∙...
Page 462 多顯示卡安裝建議...
Page 463 M2_1~4: M.2 插槽 (M 鍵) 觀看影片，瞭解如何透過免螺絲 M.2 Shield Frozr 散熱片安裝 M.2 SSD 。 M2_1 ⚽ M2_2 M2_3 M2_4 ∙ https://youtu.be/J88vcXeLido ⚠ 重要如果您的 M.2 SSD 已搭載散熱片，在安裝 M.2 SSD 前，請先拔除 M.2 插槽的 M.2 底板或橡膠方塊。請勿再安裝主機板提供的散熱片。安裝...
Page 464 2. 輕輕抬起免螺絲 M.2 Shield Frozr 散熱片的尾端，向前移動以移除散熱片。 3. 取下 M.2 板上 M.2 導熱墊上的保護膠片。 4. 如果您安裝 2260 SSD ，取下 M.2 底板上的 M.2 底板螺絲，在 M.2 底板上安裝隨附的簡易 M.2 卡扣套件。如果您安裝的 2280 SSD 請跳過此步驟。 2260 SSD...
Page 465 5. 將 M.2 SSD 以 30 度角插入 M.2 插槽。 6. 旋轉簡易 M.2 卡扣固定 M.2 SSD 。 30º 30º 30º 30º 2260 SSD 2280 SSD 7. 取下免螺絲 M.2 Shield Frozr 散熱片底部散熱墊上的保護膠片。 8. 將免螺絲 M.2 Shield Frozr 散熱片底部的榫頭與槽口對齊，然後將散熱片放回原位。 9.
Page 466 安裝 M.2 模組到 M2_2/ M2_3 插槽 1. 將 M.2 Shield Frozr 散熱片的螺絲取下。 2. 抬起 M.2 Shield Frozr 散熱片並取下。 3. 取下 M.2 板上 M.2 導熱墊上的保護膠片。 4. 如果您安裝 2260 SSD ，取下 M.2 底板上的 M.2 底板螺絲，在 M.2 底板上安裝隨附的簡易...
Page 467 5. 將 M.2 SSD 以 30 度角插入 M.2 插槽。 6. 旋轉簡易 M.2 卡扣固定 M.2 SSD 。 30º 30º 30º 30º 2260 SSD 2280 SSD 6 6 7 7 7. 取下免螺絲 M.2 Shield Frozr 散熱片底部散熱墊上的保護膠片。 8. 將 M.2 Shield Frozr 散熱片放回原位並以螺絲鎖上。...
Page 468 安裝 M.2 模組到 M2_4 插槽 1. 將磁性 M.2 Shield Frozr 散熱片的螺絲取下。 2. 抬起磁性 M.2 Shield Frozr 散熱片並取下。 3. 取下 M.2 板上 M.2 導熱墊上的保護膠片。...
Page 469 4. 如果您安裝 22110 SSD ，取下 M.2 底板上的螺絲，在 M.2 底板上安裝隨附的 M.2 底板螺絲。如果您安裝的 2280 SSD 請跳過此步驟。 5. 將 M.2 SSD 以 30 度角插入 M.2 插槽。 6. 旋轉簡易 M.2 卡扣固定 M.2 SSD 。 30º 30º 30º...
Page 470 安裝 M.2 Xpander-Z Gen 5 Dual 卡在安裝 M.2 Xpander-Z Gen 5 Dual 卡之前，您需要先將 M.2 SSD 安裝到 M.2 Xpander-Z Gen 5 Dual 卡。然後將 M.2 Xpander-Z Gen 5 Dual 卡安裝到主機版，請按照以下步驟進行操作。 1. 鬆開卡背面散熱片的螺絲，然後取下散熱片。 2.
Page 471 5. 取下散熱器散熱墊上的保護膜。 6. 將散熱片放回原位並以螺絲鎖上。 7. 將 M.2 Xpander-Z Gen 5 Dual 卡插入 PCI_E2 插槽。 8. 用螺絲將卡固定到機殼的背面。...
Page 472 9. 將 PCIE_PWR1 連接到電源供應器。 10. 將機殼隨附的 HDD LED 連接線連接到 JCASE 接頭。 11. 將 M.2 Xpander-Z Gen 5 Dual 卡隨附的 HDD LED 連接線連接到 JMB 接頭和 JFP1 的 HDD 引腳 (引腳 1 & 引腳 3) 。 12. 將此卡隨附的 JSMB 連接線連接到 JSMB 接頭和 JSMB1 接頭。然後您可以在 BIOS 中設置該卡的風扇轉速和...
Page 473 M.2 Xpander-Z Gen 5 Dual 卡 LED 指示燈控制您可以通過開關打開/關閉 LED 指示燈。風扇 LED 指示燈開關 M.2 LED 指示燈開關風扇 LED 指示燈 M.2 讀寫 LED 指示燈 M.2 溫度 LED 指示燈風扇 LED 指示燈開關此開關用於打開/ 關閉風扇 LED 指示燈。風扇 LED 指示燈 •...
Page 474 SATA_P3~4 、 SATA_S3~4 & SATA_A1~2: SATA 6Gb/s 插孔這些插孔是 SATA 6Gb/s 介面連接埠。每個插孔皆可連接一個 SATA 裝置。 SATA_P4 SATA_P3 SATA_S4 SATA_S3 SATA_A2 SATA_A1 ⚠ 重要 SATA 排線不可摺疊超過 90 度，以免傳輸資料時產生錯誤。 ∙ SATA 排線兩端接頭外觀相似，建議將平頭端接到主機板，以節省空間。 ∙...
Page 475 JAUD1: 前置音效插孔本插孔用於連接前面板的音訊插孔。接腳訊號名稱接腳訊號名稱 MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1 、 JFP2: 系統面板接頭 JFP1 接頭控制電腦機殼/機箱上的電源開啟、重新開機和 LED 指示燈。 Power Switch/ Reset Switch 接頭允許您連接電源按鈕...
Page 476 CPU_PWR1~2 、 ATX_PWR1 、 PD_PWR1: 電源接頭這些接頭能讓您連接 ATX 電源供應器。 CPU_PWR1~2 接腳訊號名稱接腳訊號名稱 Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 接腳訊號名稱接腳訊號名稱 CPU_PWR1~2 +3.3V +3.3V Ground Ground Ground PWR OK ATX_PWR1 5VSB +12V +12V +3.3V +3.3V -12V...
Page 477 JCI1: 機殼開啟接頭此接頭可連接機殼開啟開關排線。一般觸動機殼開啟事件 (預設值) 使用機殼開啟偵測器 1. 連接 JCI1 插孔和機殼上的機殼開啟開關/感測器。 2. 關閉機殼蓋。 3. 前往 BIOS > SETTINGS > Security > Chassis Intrusion Configuration 。 4. 將 Chassis Intrusion 設定為 Enabled 。 5. 按下 F10 儲存並離開，然後按 Enter 鍵選擇 Yes 。 6.
Page 478 JUSB1: USB 3.2 Gen 2 10Gbps Type-C 系統面板接頭 JUSB2: USB 3.2 Gen 2x2 20Gbps Type-C 系統面板接頭這些接頭可供連接前面板上的 USB Type-C 接頭。這些接頭具有防呆設計。請務必以相應的方向連接線纜。 JUSB1 USB Type-C 線纜 JUSB1/2 JUSB2 前面板上的 USB Type-C 連接埠 ⚠ 重要 ∙ 為了獲得 JUSB2 的 USB PD 60W 快充效果，需要將 PD_PWR1 接頭連接到電源供應器...
Page 479 JUSB3~4: USB 3.2 Gen 1 接頭這些接頭用於連接前面板的 USB 3.2 Gen 1 5Gbps 連接埠。接腳訊號名稱接腳訊號名稱 Power USB3_RX_DN USB3_RX_DP Ground USB3_TX_C_DN USB3_TX_C_DP Ground USB2.0- USB2.0+ Ground USB2.0+ USB2.0- Ground USB3_TX_C_DP USB3_TX_C_DN Ground USB3_RX_DP USB3_RX_DN Power No Pin ⚠ 重要...
Page 480 No Pin ⚠ 重要請注意， VCC 和接地接腳必須正確連接，以免造成零件受損。 ∙ ∙ 如要以 USB 連接埠對 iPad 、 iPhone 及 iPod 充電，請安裝 MSI Center 工具軟體。 JTPM1: TPM 模組接頭此接頭用於連接可信賴平台模組 (TPM) 。請參閱 TPM 安全平台手冊瞭解更多詳情。接腳訊號名稱接腳...
Page 481 JSLOW1: 慢速模式啟動跳線此跳線用於 LN2 (液態氮)散熱套件， LN2 套件可提供極限超頻條件，以穩定的處理器頻率開機，以免系統損壞。正常開啟 (默認) (請在 BIOS POST 時設定為開啟) JLN1: 低溫模式啟動跳線本跳線用於液氮冷卻系統，以在極低溫度下開機。請嘗試啟用跳線幫助系統成功開機。開啟正常 (請在 BIOS POST 時 (默認) 設定為開啟) ⚠ 重要請注意...
Page 482 W_FLOW1: 水流量表接頭該接頭可用於連接水流量表以監測液體冷卻系統的流速。接腳訊號名稱接腳訊號名稱 Ground WFLOW PWR WFLOW IN T_SEN1~2: 溫度感測器接頭這些接頭可用於連接溫度感測器線，並用它來監控檢測點的溫度。溫度感測器線 Sense JOCFS1: 安全啟動跳線此跳線用於 Safe Boot 。一旦啟用，系統將以預設值啟動並降低 PCIe (源於 CPU) 模式。一般開啟 (預設值) Safe Boot 套用使用存儲的...
Page 483 CPU_FAN1 、 PUMP_FAN1~2 、 SYS_FAN1~5: 風扇電源接頭風扇電源接頭可分為脈寬調變 (PWM) 模式和 DC 模式。 PWM 模式風扇插孔提供恆定 12V 輸出，並可透過速度控制訊號調整風扇速度。 DC 模式插孔會變更電壓，藉此控制風扇速度。 Auto 模式能自動偵測風扇的 PWM 與 DC 模式。您可以在 BIOS > HARDWARE MONITOR 面板中控制風扇。允許您設定您的風扇類型為 DC 或...
Page 484 JBAT1: 清除 CMOS (重置 BIOS) 功能跳線主機板內建 CMOS 記憶體，是利用主機板上的外接電池來保留系統設定。若要清除系統設定，請將跳線設為清除 CMOS 記憶體。保留資料清除 CMOS/ (預設值) 重置 BIOS 重設 BIOS 至預設值 1. 關閉電腦電源並拔除電源線。 2. 使用跳接器蓋讓 JBAT1 短路持續約 5-10 秒。 3. 將跳接器蓋從 JBAT1 上取出。 4.
Page 485 (預設值) ⚠ 重要 ∙ 系統開機過程中，請勿使用「Multi-BIOS (多重 BIOS)」開關。您也可以使用 MSI Center 或 Flash BIOS 按鈕來更新 BIOS 。請參閱 BIOS 章節以了解 ∙ 詳情。 POWER1 、 RESET1: 電源按鈕、重新開機按鈕電源按鈕/重新開機按鈕用來開啟電腦電源/重新開機。我們為重新開機按鈕提供了 4 個功能(預設值:重新開機功能) 。關於重新開機按鈕功能說明，詳情請參閱 BIOS 手冊。...
Page 486 JRGB 接頭系統風扇接頭 RGB LED 風扇 ⚠ 重要 JRGB 接頭支援最長 2 公尺的 5050 RGB LED 燈條 (12V/G/R/B) ，最大額定功率為 3A ∙ (12V) 。進行安裝或拔除 RGB LED 燈條前，請先關閉電源供應器，並將電源線由電源插座移除。 ∙ 請使用 MSI 軟體來控制擴充的 LED 燈條。 ∙...
Page 487 JARGB_V2_1~3: A-RAINBOW V2 (ARGB Gen2) LED 接頭 JARGB_V2 接頭允許您連接ARGB Gen2 和基於 ARGB 規格的LED 燈條。 JARGB_V2 接頭最多可支援 240 個可個別定址 RGB LED 燈條，最大額定功率為 3A (5V) 。接腳訊號名稱接腳訊號名稱 Data No Pin Ground 可定址 RGB LED 燈條連接示意圖 JARGB 延長線...
Page 488 如果將 ARGB Gen1 和 ARGB Gen2 LED 燈條連接到同一個接頭，可能會引起一些問題。請勿將 ARGB Gen1 LED 和 ARGB Gen2 LED 燈條混合在一起。我們強烈建議您安裝相同規格的 LED 燈條，以獲得最佳效果。 ∙ ∙ 進行安裝或拔除可定址 RGB LED 燈條前，請先關閉電源供應器，並將電源線由電源插座移除。請使用 MSI 軟體來控制擴充的 LED 燈條。 ∙...
Page 489 V-Check Points Lite (電壓檢測點標準版) 電壓檢測點用於檢測目前電壓。測量時需使用萬用電表（需另外購置）。量測電壓時，請將測試探棒分別放在接地 (或螺絲鎖孔) 與一個特定的電壓檢測點上。請查閱萬用電表的說明書，以了解更多資訊。 CORE1: Core 電壓 SOC1: SOC 電壓 DDR1: CPU VDDIO 電壓 GND1: 接地 JDASH1: 調試控制器接頭此接頭可連接選擇性配置的調試控制器模組。接腳訊號名稱接腳訊號名稱...
Page 490 內建 LED 指示燈除錯 LED 指示燈這些 LED 指示燈會表示主機板的偵錯狀態。 CPU - 表示未偵測到 CPU 或已故障。 DRAM - 表示未偵測到記憶體或已故障。 VGA - 表示未偵測到顯示晶片或已故障。 BOOT - 表示未偵測到開機裝置或已故障。 JPWRLED1: LED 電源接頭零售商使用此連接器演示內載 LED 燈 JPWRLED1 - LED 電源接頭 LED_SW1: EZ LED 指示燈控制此開關用於打開/ 關閉主機板上的所有...
Page 491 除錯代碼 LED 除錯碼 LED 會在 POST 期間及之後顯示進度與錯誤碼。詳細資料請參閱「除錯代碼 LED」表。十六進位字元表十六進位 LED 燈號十六進位 LED 燈號開機階段 Security (SEC) – 前期低階初始化 Pre-EFI Initialization (PEI) – 記憶體初始化 Driver Execution Environment (DXE) – 主要硬體初始化 Boot Device Selection (BDS) – 系統設定、作業系統前使用者介面、可開機裝置 (CD/ DVD 、...
Page 492 PEI 進度碼 PEI Core 已開始 Pre-memory CPU 初始化已開始 12 - 14 Pre-memory CPU 初始化 (CPU 模組特定) Pre-memory 系統代理程式初始化已開始 16 - 18 Pre-Memory 系統代理程式初始化 (系統代理程式模組特定) Pre-memory PCH 初始化已開始 1A - 1C Pre-memory PCH 初始化 (PCH 模組特定) 記憶體初始化。 Serial Presence Detect (SPD) 資料讀取記憶體初始化...
Page 493 系統代理程式 DXE 初始化已開始系統代理程式 DXE SMM 初始化已開始 6B - 6F 系統代理程式 DXE 初始化 (系統代理程式模組特定) PCH DXE 初始化已開始 PCH DXE SMM 初始化已開始 PCH 裝置初始化 73 - 77 PCH DXE 初始化 (PCH 模組特定) ACPI 模組初始化 CSM 初始化 7A - 7F 保留供未來 AMI DXE 碼使用 Boot Device Selection (BDS) 階段已開始...
Page 494 開始設定設定輸入等待開機就緒事件傳統開機事件結束開機服務事件執行階段設定虛擬位址 MAP 開始執行階段設定虛擬位址 MAP 結束傳統選項 ROM 初始化系統重設 USB 熱插拔 PCI 匯流排熱插拔清理 NVRAM 組態重設 (重設 NVRAM 設定) B8 - BF 保留供未來 AMI 碼使用 DXE 錯誤碼 CPU 初始化錯誤系統代理程式初始化錯誤 PCH 初始化錯誤某些架構通訊協定無法使用 PCI 資源配置錯誤。資源不足無傳統選項...
Page 495 S3 恢復錯誤碼 S3 恢復失敗找不到 S3 恢復 PPI S3 恢復開機指令碼錯誤 S3 作業系統喚醒錯誤 EC - EF 保留供未來 AMI 錯誤碼使用復原進度碼韌體觸發的復原條件 (自動復原) 使用者觸發的復原條件 (強制復原) 復原程序已開始發現復原韌體映像載入復原韌體映像 F5 - F7 保留供未來 AMI 進度碼使用復原錯誤碼復原 PPI 無法使用找不到復原封裝無效的復原封裝 FB - FF 保留供未來...
Page 496 安裝作業系統、驅動程式和 MSI Center 請至 www.msi.com 下載與更新最新版的工具軟體與驅動程式。安裝 Windows 10/ Windows 11 1. 啟動電腦。 2. 將 Windows 10/ Windows 11 安裝光碟/ USB 置入電腦。 3. 按電腦機殼上的重新啟動按鈕。 4. 在電腦開機自我測試 (POST) 期間，按 F11 鍵進入開機功能表。 5. 在開機功能表中選擇 Windows 10/ Windows 11 安裝光碟/ USB 。...
Page 497 8. 按一下確定按鈕完成。 9. 重新啟動電腦。 MSI Center MSI Center 是一款能幫助您更易優化遊戲設定並順利使用內容創作軟體的應用程式。除此之外，您還可以使用此應用程式來控制同步個人電腦以及其他 MSI 產品的 LED 燈光效果。使用 MSI Center ，您可以自定義理想模式、監測系統性能和調整風扇速度。 MSI Center 使用者指南如果您想了解更多關於 MSI Center ，請參閱 http://download.msi.com/manual/mb/MSICENTERCT.pdf 或掃碼了解詳情。...
Page 498 UEFI BIOS MSI UEFI BIOS 與 UEFI (Unified Extensible Firmware Interface) 結構相容。 UEFI 有許多傳統 BIOS 無法實現的新功能和優勢。它未來可完全取代 BIOS 。 MSI UEFI BIOS 使用 UEFI 作為預設啟動模式，充分利用新晶片組的功能。 ⚠ 重要除非另有說明，否則本使用者指南中的 BIOS 所指的即是 UEFI BIOS 。...
Page 499 在高級模式和 EZ 模式之間切換載入超頻設定檔儲存超頻設定檔 F10: 儲存變更與重設* F12: 拍攝屏幕截圖並將其保存到 USB 隨身碟(僅 FAT/ FAT32 格式) 。 Ctrl+F: 進入搜索頁面 * 按下 F10 後，會出現確認視窗提供修改資訊。選擇是或否確認。 BIOS 使用者指南如果您想了解更多關於安裝 BIOS 的操作說明，請參閱 https://download.msi.com/archive/mnu_exe/mb/AMDAM5BIOStc.pdf 或掃碼了解詳情。 ⚠ 重要功能可能因產品不同而異。...
Page 500 在清除 CMOS 數據之前，請確保計算機已關閉。請參閱清除 CMOS 跳線/ 按鈕部分以重置 BIOS 。更新 BIOS 以 M-FLASH 更新 BIOS 更新前：請從 MSI 網站下載符合您主機板型號的最新 BIOS 檔案。然後將 BIOS 檔案存到 USB 隨身碟。更新 BIOS: 1. 透過多重 BIOS 切換開關以切換到目標 BIOS ROM 。如果您的主機板沒有此開關，請跳過此步驟。...
Page 501 根目錄。 3. 將電源供應器連接至 CPU_PWR1 與 ATX_PWR1 。 (不需要安裝 CPU 和記憶體。 ) 4. 將包含 MSI.ROM 檔案的 USB 隨身碟插入背板 I/O 上的 Flash BIOS 連接埠。 5. 按下 Flash BIOS 按鈕，以對 BIOS 進行更新，此時按鈕旁的 LED 指示燈會開始閃爍。 6. 更新進度完成後， LED 指示燈會同時關閉。...
Page 502 目录快速入门 ........................3 规格 ..........................16 特殊功能 ........................21 包装内容物 ........................22 后置面板接口 ......................23 LAN 端口 LED 状态表 ................... 25 音频插孔接口 ......................25 安装天线........................ 27 组件概述 ........................28 CPU 底座 ....................... 29 DIMM 插槽 ......................30 PCI_E1~3: PCIe 扩展插槽 ..................31 M2_1~4: M.2 接口...
Page 503 LED_SW1: 简易 LED 灯控制 ................. 60 侦错代码 LED 灯 ....................61 启动阶段........................ 61 侦错代码 LED 灯表 ....................61 安装操作系统，驱动程序和 MSI Center ..............66 MSI Center ......................67 UEFI BIOS ........................68 BIOS 设置 ......................69 重启 BIOS ......................70...
Page 504 快速入门感谢您购买了 MSI® 的新主板。本快速入门部分提供有关如何安装计算机的演示图。一些安装还提供视频演示。请链接到该网站，通过手机或平板电脑上的网络浏览器观看。您甚至可以通过扫描二维码码链接到 URL。准备工具和组件 AMD® AM5 CPU AM5 CPU 风扇机箱 DDR5 内存电源供应器显卡导热膏 SATA 一般硬盘飞利浦螺丝刀一包螺丝...
Page 505 安全信息 ∙ 此包装中包含的的组件有可能到静电放电 (ESD) 损坏。请遵守以下注意事项，以确保成功组装计算机。 ∙ 确保所有组件连接牢固。若连接不紧可能会导致计算机无法识别组件或无法开启。 ∙ 拿起主板时请手持主板边缘，避免触及主板的敏感组件。 ∙ 当拿取主板时，建议佩戴静电放电 (ESD) 腕带，以防止静电损坏其配置。如果 ESD 腕带无法使用，请在拿取主板前通过接触其它金属物体释放自身的静电。 ∙ 在不安装主板时，请将主板放在静电屏蔽容器或防静电垫上。 ∙ 在打开计算机前，确保计算机机箱内的主板或任何位置上没有松动的螺丝或金属组件。 ∙ 在安装完成之前不要启动计算机。否则可能会导致组件永久性损坏以及伤害使用者。 ∙ 在任何安装步骤中，如果您需要帮助，请咨询专业的计算机技术员。 ∙ 安装或拆卸计算机任何组件之前，请先关闭电源，并将电源线由插座上拔除。 ∙...
Page 506 机壳螺柱警示夹页为防止损坏主板，禁止在主板电路和计算机机壳之间安装任何不必要的螺丝柱。警告使用者，主板背面有 Case standoff keep out zone 标示 (机壳螺丝柱禁区标志，如下所示)。避免碰撞警示夹页在每个螺丝孔周围都印有保护漆，以防止零件被划伤。...
Page 507 安装处理器 ⚽ ∙ https://v.youku.com/v_show/ id_XNTg5NzgwMTU5Ng==.html...
Page 508 ⚠ 注意如果要安装螺丝式 CPU 散热片，请按照如下图步骤先移除固定模块，然后再安装散热片。...
Page 509 安装 DDR5 内存 ∙ https://v.youku.com/v_show/id_ XNTE5NTg0NDM4NA==.html DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
Page 510 连接前置面板接头 ⚽ ∙ http://v.youku.com/v_show/id_ XNjcyMTczMzM2.html Power LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
Page 511 安装主板 ⚽ ∙ https://v.youku.com/v_show/id_ XNDUwMDUyNTkwOA==.html 转矩: 3 kgf·cm* *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
Page 512 连接电源接口 ⚽ ∙ http://v.youku.com/v_show/ id_XNDkzODU0MDQw.html ATX_PWR1 CPU_PWR1~2 PD_PWR1...
Page 513 安装 SATA 设备 ⚽ ∙ http://v.youku.com/v_show/ id_XNDkzODU5MTky.html...
Page 514 安装显卡 ⚽ ∙ http://v.youku.com/v_show/id_ XNDkyOTc3MzQ4.html...
Page 515 连接外围设备...
Page 516 开机...
Page 517 规格 ∙ 支持 AMD 锐龙™ 7000 系列台式机处理器* ∙ AM5 针脚处理器 * 随着新处理器的发布，请访问 www.msi.com 以获取最新的支持状态。芯片组 AMD X670 芯片组 ∙ 4 个 DDR5 内存插槽，支持高达 192GB* ∙ 支持 1R 4800 Mhz 通过 JEDEC ∙ 支持最高超频频率： • 1DPC 1R 支持最高 6000+ Mhz 内存...
Page 518 续上一列 ∙ 4 个 M.2 接口 (M 键) • M2_1 接口 (来自 CPU) • 支持最高 PCIe 5.0 x4 • 支持 2260/ 2280 存储设备 • M2_2 接口 (来自 X670 芯片组) • 支持最高 PCIe 4.0 x4 M.2 固态硬盘接口 • 支持 2260/ 2280 存储设备 •...
Page 519 续上一列 AMD Wi-Fi 6E ∙ 无线模块预装在 M2 (E-键) 插槽中 ∙ 支持 MU-MIMO TX/RX ∙ 在 2.4GHz/5GHz 或 6Ghz* 频段支持 20MHz、 40MHz、 80MHz， 160MHz 频宽 Wi-Fi 无线和蓝牙® ∙ 支持 802.11 a/ b/ g/ n/ ac/ ax ∙ 支持蓝牙® 5.2** * Wi-Fi 6GHz频段的使用依赖于Windows 11支持，并取决于每个国家 / 地区的法规。...
Page 520 续上一列 ∙ 1 个前置面板音频接口 ∙ 2 个系统面板接口 ∙ 1 个机箱入侵检测接口系统接口 ∙ 1 个 3-pin 水流接口 ∙ 2 个 2-pin 热敏传感器接口 ∙ 1 个 TPM 模组接口 ∙ 1 个调试控制器接口 ∙ 1 个电源按钮按钮 ∙ 1 个重启按钮 ∙...
Page 521 ∙ 2 个 256 Mb flash BIOS 功能 ∙ UEFI AMI BIOS ∙ ACPI 6.4, SMBIOS 3.5 ∙ 多国语言 ∙ 驱动程序 ∙ MSI Center ∙ MSI GAMING 版 CPU-Z 软件 ∙ Norton 360 Deluxe ∙ AIDA64 Extreme - MSI 版 ∙ Tile...
Page 522 • 背部金属装甲 • 快速充电 • 磁性 M.2 冰霜铠甲 • 设备加速软件 • 免螺丝 M.2 冰霜铠甲 • 智能图像查找器 • 简易 M.2 卡扣 • MSI Companion • 简易侦错 LED 灯 • System Diagnosis • 简易 LED 灯控制散热功能 • 智能按钮 • 堆叠式鳍片设计 • 系统保护程序...
Page 523 • 1 个 Wi-Fi 天线套组 • 1 个电缆贴纸 • 3 个简易 M.2 卡扣套组 (1 套 / 包) • 1 个 M.2 板螺丝套组 ⚠ 注意随附的 U 盘中有一个 ISO 文件。请不要随意删除。有关安装驱动程序的更多信息，请参 ∙ 阅安装操作系统，驱动程序和 MSI Center 章节。如上述物品有任何损坏或遗失，请联系您的零售商。 ∙...
Page 524 后置面板接口项目描述清除 CMOS 按钮 - 关闭您的计算机电源。按住清除 CMOS 按钮大约 5-10 秒钟，以重启 BIOS 为默认值。 USB 3.2 Gen 2x2 20Gbps Type-C 端口 (来自 ASM3241)* * 此 USB 端口和 PCI_E3 插槽共享同一频宽。当在 PCI_E3 插槽中安装设备时，此 USB 端口将无效。 USB 3.2 Gen 2 10Gbps Type-A 端口 (来自 CPU) USB 3.2 Gen 2 10Gbps Type-A 端口...
Page 525 项目描述智能按钮 - 我们为智能按钮提供了 4 种功能。有关选择智能按钮功能的详细信息，请参阅 BIOS 手册。 ∙ 重启 (默认) - 按下智能按钮重启系统。 ∙ 动态RGB LED炫光系统开 / 关 - 按下智能按钮可打开 / 关闭所有板载 LED。当 LED_SW1 （简易 LED 控制）开关关闭时，动态RGB LED炫光系统开 / 关功能模式将无效。 ∙ 安全启动 - 按住智能按钮并同时以安全启动模式启动系统。系统将默认启动，...
Page 526 LAN 端口 LED 状态表连线 / 工作灯号速度灯号状态描述状态速度关网络未连接关－绿色网络已连接绿色传输速率 100 Mbps ~ 2.5 Gbps 闪烁网络数据在使用中黄色传输速率 10 Gbps 音频插孔接口耳机和麦克风至音频插孔示意图立体声喇叭至音频插孔示意图 AUDIO INPUT...
Page 527 4-声道喇叭至音频插孔示意图 AUDIO INPUT Rear Front 5.1-声道喇叭至音频插孔示意图 AUDIO INPUT Rear Front Center/ Subwoofer 7.1-声道喇叭至音频插孔示意图 AUDIO INPUT Rear Front Side Center/ Subwoofer...
Page 528 安装天线 1. 将天线与底座组合在一起。 2. 将两根天线电缆拧紧至 WiFi 天线接口，如图所示。 3. 请将天线尽量放置更高。...
Page 529 组件概述 SYS_FAN1 SYS_FAN2 JARGB_V2_3 ATX_PWR1 PD_PWR1 JUSB1 JTPM1 JUSB2 SYS_FAN4 M2_1 JUSB3 PCI_E1 M2_2 JUSB4 M2_3 SATA▼_P3▲_P4 PCI_E2 SATA▼_S3▲_S4 SATA▼_A1▲_A2 M2_4 SYS_FAN3 PCI_E3 JCI1 JFP2 JARGB_V2_2...
Page 530 温度过高会严重损害 CPU 和系统，请务必确认所使用的降温风扇始终能够正常工作， ∙ 保护 CPU 以免过热烧毁。确认，您已在 CPU 和散热片之间抹了一层平滑的散热硅胶 ( 或热胶带) 以增加散热。 ∙ 只要 CPU 尚未安装，请把塑料保护盖覆盖在 CPU 底座上，以避免底座受损。 ∙ 如果您购买了一个独立 CPU 的散热片 / 冷却器，详细安装请参考散热片 / 冷却器包装内的说明书。主板设计支持超频。然而，请确认您的配置能够接受这样非常规的设定。在超频时，不推 ∙ 荐任何超技术规范之外的动作。 MSI® 不担保损坏或因为在产品规格之外不规范的操作导致的风险。...
Page 531 DIMMA2 DIMMB2 DIMMB1 DIMMB2 ⚠ 注意 ∙ 安装内存条模块时务必先由 DIMMA2 插槽开始安装。 ∙ 为确保双通道模式下的系统稳定性，内存模组必须是相同的类型，数量和密度。 ∙ 当超频运行某些内存模块时频率可能会低于标明值，皆因内存频率运行取决于其串行设备检测 (SPD)。如果您需要设置内存频率在标明或在更高频率下来运行内存，转到 BIOS 并找到 DRAM Frequency。建议使用一种更有效的内存的冷却系统，用于完整 DIMM 的安装或超频。 ∙ 当超频时，内存模块安装的稳定性和兼容性取决于已安装的 CPU 和设备。 ∙ 请参考 www.msi.com 网站，以了解有关于内存兼容的详细信息。 ∙...
Page 532 PCI_E1~3: PCIe 扩展插槽 PCI_E1: PCIe 5.0 x16 (来自 CPU) PCI_E2: PCIe 5.0 x8 (来自 CPU) PCI_E3: PCIe 5.0 x4 (来自 CPU) ⚠ 注意如果您安装了一个大而重的显卡时，您需要使用一个辅助工具如 MSI 显卡支架千斤顶 ∙ 来支撑其重量，以防止插槽变形。为了使安装单个 PCIe x16 扩展卡获得最佳性能。建议使用 PCI_E1 插槽。 ∙ 当添加或移除扩展卡时，请先关闭电源，并将电源线由插座上拔除。请查看关于扩展卡...
Page 533 多个显卡安装建议...
Page 534 M2_1~4: M.2 接口 (M 键) 观看视频，了解如何使用免螺丝 M.2 冰霜铠甲散热片安装 M.2 固态硬盘。 M2_1 ⚽ M2_2 M2_3 M2_4 ∙ https://v.youku.com/v_show/ id_XNTg5NjQxOTcyNA==.html ⚠ 注意如果您的 M.2 固态硬盘自带散热片，请在安装 M.2 固态硬盘之前移除 M.2 接口中的 M.2 板或橡胶块。请勿重新安装主板随附的散热片。将 M.2 模块安装到 M2_1 接口中 1. 按住免螺丝 M.2 冰霜铠甲散热片的末端按钮。...
Page 535 2. 将免螺丝 M.2 冰霜铠甲散热片的末端部分轻轻抬起并向前移动以移除散热片。 3. 从 M.2 板的 M.2 导热垫上取下保护膜。 4. 如果您安装的是 2260 固态硬盘，请从 M.2 板上移除螺丝，然后将随附的简易 M.2 卡扣套件安装到 M.2 板上。如果安装的是 2280 固态硬盘，请跳过此步骤。 2260 固态硬盘...
Page 536 5. 将 M.2 固态硬盘以 30 度角插入 M.2 接口。 6. 旋转简易 M.2 卡扣以固定 M.2 固态硬盘。 2260 固态 30º 30º 30º 30º 硬盘 2280 固态硬盘 7. 从免螺丝 M.2 冰霜铠甲散热片下方的导热垫上取下保护膜。 8. 将免螺丝 M.2 冰霜铠甲散热片下方的榫头与槽口对齐，然后将散热片放回原位。 9. 按下免螺丝 M.2 冰霜铠甲散热片的末端按钮以将其完全锁定。...
Page 537 将 M.2 模块安装到 M2_2/ M2_3 接口中 1. 将 M.2 冰霜铠甲散热片上的螺丝移除。 2. 向上提起 M.2 冰霜铠甲散热片并将其移除。 3. 从 M.2 板的 M.2 导热垫上取下保护膜。 4. 如果您安装的是 2260 固态硬盘，请从 M.2 板上移除螺丝，然后将随附的简易 M.2 卡扣套件安装到 M.2 板上。如果安装的是 2280 固态硬盘，请跳过此步骤。 2260 固态硬盘...
Page 538 5. 将 M.2 固态硬盘以 30 度角插入 M.2 接口。 6. 旋转简易 M.2 卡扣以固定 M.2 固态硬盘。 2260 固态 30º 30º 30º 30º 硬盘 2280 固态硬盘 6 6 7 7 7. 从 M.2 冰霜铠甲散热片下方的导热垫上取下保护膜。 8. 将 M.2 冰霜铠甲散热片放回原位并固定。...
Page 539 将 M.2 模块安装到 M2_4 接口中 1. 将磁性 M.2 冰霜铠甲散热片上的螺丝移除。 2. 向上提起磁性 M.2 冰霜铠甲散热片并将其移除。 3. 从 M.2 板的 M.2 导热垫上取下保护膜。...
Page 540 4. 如果您安装的是 22110 固态硬盘，请从 M.2 板上移除螺丝，然后将随附的M.2 板螺丝安装到 M.2 板上。如果安装的是 2280 固态硬盘，请跳过此步骤。 5. 将 M.2 固态硬盘以 30 度角插入 M.2 接口。 6. 旋转简易 M.2 卡扣以固定 M.2 固态硬盘。 30º 30º 30º 30º 2280 固态硬盘 22110 固态硬盘 7. 从磁性 M.2 冰霜铠甲散热片下方的导热垫上取下保护膜。 8.
Page 541 安装 M.2 Xpander-Z Gen 5 Dual 卡在安装 M.2 Xpander-Z Gen 5 Dual 卡之前，您需要将 M.2 固态硬盘安装到 M.2 Xpander-Z Gen 5 Dual 卡上。然后将 M.2 Xpander-Z Gen 5 Dual 卡安装到主板上，具体步骤如下。 1. 将卡背面上的螺丝移除并取下散热片。 2. 根据您的 M.2 固态硬盘的长度移动简易 M.2 卡扣螺丝。如果安装的是 2280 M.2 固态硬盘，...
Page 542 5. 从散热片的导热垫上取下保护膜。 6. 将散热片放回原位并固定。 7. 将 M.2 Xpander-Z Gen 5 Dual 卡插入 PCI_E2 插槽。 8. 使用螺丝将卡固定到机箱背面。...
Page 543 9. 将 PCIE_PWR1 连接至电源供应器。 10. 将机箱随附的 HDD LED 电缆连接到 JCASE 接口。 11. 使用 M.2 Xpander-Z Gen 5 Dual 卡随附的 HDD LED 电缆连接 JMB 接口和 JFP1 的 HDD 针脚（针脚 1 和针脚 3）。 12. 使用此卡随附的 JSMB 电缆连接 JSMB 接口和 JSMB1 接口。然后，您可在 BIOS 中设置风扇的转速和...
Page 544 M.2 Xpander-Z Gen 5 Dual 卡 LED 灯控制您可以通过开关打开 / 关闭 LED 灯。风扇 LED 灯开关 M.2 LED 灯开关风扇 LED 灯 M.2 连接提示灯 M.2 温度提示灯风扇 LED 灯开关此开关用于打开 / 关闭风扇 LED 灯。风扇 LED 灯 • 开 (白色) - 散热片风扇运行正常。 •...
Page 545 SATA_P3~4, SATA_S3~4 & SATA_A1~2: SATA 6Gb/s 接口这些接口是串行 SATA 6Gb/s 介面接口。每个接口可以连接一个串行 SATA 设备。 SATA_P4 SATA_P3 SATA_S4 SATA_S3 SATA_A2 SATA_A1 ⚠ 注意 ∙ 请勿将串行 SATA 数据线对折成 90 度。否则，传输过程中可能会出现数据丢失。 ∙ SATA 数据线的两端有相同的插口，然而，为了节省空间建议连接扁平接口端在主板上。...
Page 546 JAUD1: 前置音频接口此接口允许您连接前置面板上音频插孔。针脚信号名称针脚信号名称 MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2: 前置面板接口 JFP1 接口控制 PC 机箱 / 机箱上的电源开启、电源重启和 LED。电源开关 / 重启开关接头允许您连接电源按钮...
Page 547 CPU_PWR1~2, ATX_PWR1, PD_PWR1: 电源接口这些接口允许您连接一个 ATX 电源供应器。 CPU_PWR1~2 针脚信号名称针脚信号名称 Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 针脚信号名称针脚信号名称 CPU_PWR1~2 +3.3V +3.3V Ground Ground Ground PWR OK ATX_PWR1 5VSB +12V +12V +3.3V +3.3V -12V Ground PS-ON# Ground...
Page 548 JCI1: 机箱入侵检测接口此接口可用来连接机箱入侵检测开关线。正常 (默认) 启用机箱入侵检测使用机箱入侵检测器 1. JCI1 接口连接机箱上的机箱入侵检测开关和传感器。 2. 关闭机箱盖。 3. 转到 BIOS > SETTINGS > Security > Chassis Intrusion Configuration。 4. 设置 Chassis Intrusion 为 Enabled。 5. 按 F10 保存并退出，然后按 Enter 键选择 Yes。 6. 当计算机开启时，一旦打开机箱盖，将会在屏幕上显示一个警告信息。重设机箱入侵检测警告...
Page 549 JUSB1: USB 3.2 Gen 2 10Gbps Type-C 前置面板接口 JUSB2: USB 3.2 Gen 2x2 20Gbps Type-C 前置面板接口这些接口允许您在前置面板上来连接 USB Type-C 接口。该接口具有防呆设计。当您连接电缆时，请务必将其与相应的方向连接。 JUSB1 USB Type-C 电缆 JUSB1/2 JUSB2 前置面板上的 USB Type-C 端口 ⚠ 注意为了获得 JUSB2 的 USB PD 60W 快充效果，需要将 PD_PWR1 接口连接到电源供应 ∙...
Page 550 JUSB3~4: USB 3.2 Gen 1 接口这些接口允许您在前置面板上来连接 USB 3.2 Gen 1 5Gbps 端口。针脚信号名称针脚信号名称 Power USB3_RX_DN USB3_RX_DP Ground USB3_TX_C_DN USB3_TX_C_DP Ground USB2.0- USB2.0+ Ground USB2.0+ USB2.0- Ground USB3_TX_C_DP USB3_TX_C_DN Ground USB3_RX_DP USB3_RX_DN Power No Pin ⚠ 注意请注意，...
Page 551 USB1+ Ground Ground No Pin ⚠ 注意请注意， VCC 和接地针脚必须正确连接以避免可能的损坏。 ∙ ∙ 为了将您的 iPad， iPhone 和 iPod 通过 USB 端口进行充电，请安装 MSI Center 实用程序。 JTPM1: TPM 模组接口此接口是用来连接 TPM (安全平台模组)。请参考 TPM 安全平台手册以获得更多细节和用法。针脚信号名称针脚信号名称 SPI Power...
Page 552 JSLOW1: 低速模式启动跳线此跳线用于液氮超频散热方案，液氮超频方案可提供极限超頻條件，使处理器以稳定的频率开机，避免系统损坏。正常开启 (默认) (请 BIOS POST 过程中开启此功能。 ) JLN1: 低温启动跳线此跳线允许液氮冷却系统在极低温度下启动。请尝试启用跳线以帮助系统成功启动。开启正常 (请 BIOS POST 过程中开启此 (默认) 功能。 ) ⚠ 注意请注意，在极低温度下超频会带来系统不稳定的风险，并可能导致系统损坏。 ∙ ∙ 超频结果可能因您使用的 CPU 而有所不同。 ∙ 请勿在系统断电时启用跳线。...
Page 553 W_FLOW1: 水流计接口此接口允许您连接水流计接口以监控液体冷却系统的流速。针脚信号名称针脚信号名称 Ground WFLOW PWR WFLOW IN T_SEN1~2: 热敏传感器接口这些接口允许您连接热敏电阻电缆，并使用它来监控检测点的温度。热敏电阻电缆接地检测点 JOCFS1: 安全启动跳线此跳线用于安全启动。启用后，系统将使用默认设置和较低的 PCIe （来自 CPU）模式启动。正常开启 (默认) 应用 BIOS 默认设置和较使用保存的 BIOS 设置低的 PCIe （来自 CPU）模启动。...
Page 554 CPU_FAN1, PUMP_FAN1~2, SYS_FAN1~5: 风扇接口风扇接口可分为 PWM (脉冲宽度调制) 模式和 DC 模式。 PWM 模式风扇接口使用速率控制信号提供恒定的 12V 输出和调节风扇速率。 DC 模式风扇接口通过改变电压控制风扇速率。自动模式风扇接口可以自动检测 PWM 模式和 DC 模式。你可以在 BIOS> HARDWARE MONITOR 面板中控制风扇。它允许您将 DC 或 PWM 设置为您的风扇类型。勾选 Smart Fan Mode，风扇速率会根据 CPU 或系统温度而变化。取消勾选...
Page 555 JBAT1: 清除 CMOS (重启 BIOS) 跳线主板上建有一个 CMOS 内存，其中保存的系统配置数据需要通过一枚外置的电池来维持它。如果您想清除系统配置，设置跳线清除 CMOS 内存。保留数据清除 CMOS/ 重 (默认) 启 BIOS 重启 BIOS 为默认值 1. 关闭计算机电源，并拔下电源插头。 2. 使用跳线帽让 JBAT1 短路持续约 5-10 秒。 3. 移除 JBAT1 上的跳线帽。 4. 插上电源插头并开启计算机上电源。 BAT1: CMOS 电池...
Page 556 ⚠ 注意当系统启动过程中，不要使用多重 BIOS 开关。 ∙ ∙ 您也可以使用 MSI Center 或 Flash BIOS Button 更新 BIOS。详情请参阅 BIOS 部分。 POWER1, RESET1: 电源按钮，重启按钮此电源 / 重启按钮允许您打开/ 重启计算机。我们为重启按钮提供了 4 种功能（默认：重启功能）。有关选择重启按钮功能的详细信息，请参阅 BIOS 手册。重启按钮...
Page 557 5050 RGB LED 灯条 12V JRGB 接口 RGB LED 风扇连接 JRGB 接口系统风扇接口 RGB LED 风扇 ⚠ 注意 JRGB 接口支持高达 2 米连续的 5050 RGB LED 灯条 (12V/G/R/B) 和最大额定功率 3A ∙ (12V)。在安装或拆卸 RGB LED 灯条时，请先关闭电源，并将电源线由插座上拔除。 ∙ 请使用 MSI 软件来控制扩展 LED 灯条。 ∙...
Page 558 JARGB_V2_1~3: A-RAINBOW V2 (ARGB Gen2) LED 接口 JARGB_V2 接口允许您连接 ARGB Gen2 和 ARGB-based LED 灯条。 JARGB_V2 接口支持多达 240 个单独寻址 RGB LEDs 和最大额定功率 3A (5V)。针脚信号名称针脚信号名称 Data No Pin Ground 寻址 RGB LED 灯条连接 JARGB 延长线 JARGB_V2 接口 ARGB/ ARGB Gen2 LED 灯条...
Page 559 ARGB 5V LED 灯条连接到 JRGB 接口将会损坏 LED 灯条。 ⚠ 注意 ∙ 如果将 ARGB Gen1 和 ARGB Gen2 LED 灯条连接到同一个接口，可能会导致一些问题。请勿将 ARGB Gen1 LED 和 ARGB Gen2 LED 灯条混用。建议您安装相同规格的 LED 灯条，以达到最佳效果。 ∙ ∙ 在安装或拆卸寻址 RGB LED 灯条时，请先关闭电源，并将电源线由插座上拔除。 ∙ 请使用 MSI 软件来控制扩展 LED 灯条。...
Page 560 电压检测点经典版这些电压检测点用来检测当前系统电压，检测电压需要一个万用电表 (不包含于本产品包装中)。为了测量电压，将测试线放在接地 (或螺丝安装孔) 和特定电压检测点上。有关详细信息，请参阅万用表手册。 CORE1: 核心电压 SOC1: SOC 电压 DDR1: CPU VDDIO 电压 GND1: 接地 JDASH1 : 调试控制器接口此接口用于连接可选的调试控制器模块。针脚信号名称针脚信号名称 No Pin MCU_SMB_SCL_M MCU_SMB_SDA_M VCC5 Ground PSIN#_R FP_RST#_R OC_FS BLK+ BLK- CLRCMOS_EN...
Page 561 板载 LED 灯简易侦错 LED 灯 LED 指示灯在主板中的侦错状态。 CPU - 表示 CPU 无法检测或故障。 DRAM - 表示 DRAM 无法检测或故障。 VGA - 表示 GPU 无法检测或故障。 BOOT - 表示启动设备无法检测或故障。 JPWRLED1: LED 电源输入此接口是被零售商用来演示板载 LED 灯。 JPWRLED1 - LED 电源输入 LED_SW1: 简易 LED 灯控制此开关用于打开...
Page 562 侦错代码 LED 灯开机并在 POST 之后，侦错代码 LED 灯将会显示进度和错误代码。详情请参阅侦错代码 LED 灯表。十六进制字符表十六进制 LED 显示十六进制 LED 显示启动阶段安全 (SEC) – 最低级初始化 Pre-EFI 初始化 (PEI) – 内存初始化驱动执行环境 (DXE) – 主要硬件初始化启动设备选择 (BDS) – 系统设置，预操作系统用户界面和引导设备选择 (CD/DVD，一般硬盘，...
Page 563 PEI 进度代码 PEI 进度代码开始预内存 CPU 初始化 12 - 14 预内存 CPU 初始化 (特定 CPU 模块) 开始预内存系统助手(System Agent)初始化 16 - 18 预内系统助手(System Agent)初始化(特定系统助手(System Agent)模块) 开始预内存 PCH 初始化 1A - 1C 预内存 PCH 初始化 (特定 PCH 模块) 内存初始化。串行存在检测 (SPD) 数据读取内存初始化。...
Page 564 开始系统助手(System Agent) DXE 初始化开始系统助手(System Agent) DXE SMM 初始化 6B - 6F 系统助手(System Agent) DXE 初始化 (特定系统助手(System Agent)模块) 开始 PCH DXE 初始化开始 PCH DXE SMM 初始化 PCH 设备初始化 73 - 77 PCH DXE 初始化 (特定 PCH 模块) ACPI 模块初始化 CSM 初始化...
Page 565 开始设置设置输入等待准备启动事件传统启动事件退出启动服务事件开始运行时设置虚拟地址 MAP 结束运行时设置虚拟地址 MAP Legacy 可选 ROM 初始化系统重启 USB 热插拔 PCI 总线热插拔清理 NVRAM 配置重启 ( NVRAM 设置重启) B8 - BF 预留给将来的 AMI 代码 DXE 错误代码 CPU 初始化错误系统助手(System Agent)初始化错误 PCH 初始化错误某些架构协议将无法使用 PCI 资源分配错误。资源不足没有空间供...
Page 566 S3 重启错误代码 S3 重启失败未发现 S3 重启 PPI S3 重启启动脚本错误 S3 操作系统唤醒错误 EC - EF 预留给将来的 AMI 错误代码恢复进度代码由固件触发恢复条件 (自动恢复) 由用户触发恢复条件 (强制恢复) 恢复过程启动发现恢复固件图像加载恢复固件图像 F5 - F7 预留给将来的 AMI 进度代码恢复错误代码恢复 PPI 将无法使用未发现恢复封包无效的恢复封包 FB - FF 预留给将来的...
Page 567 安装操作系统，驱动程序和 MSI Center 请通过 www.msi.com下载并更新最新的工具程序和驱动程序安装 Windows 10/ Windows 11 1. 启动计算机电源。 2. 将 Windows 10/ Windows 11 安装光盘 / U 盘插入计算机。 3. 按下计算机上的 Restart 按钮。 4. 计算机 POST (开机自我测试) 过程中按 F11 键进入启动菜单。 5. 从引导菜单中选择 Windows 10/ Windows 11 安装光盘 / U 盘。...
Page 568 7. 驱动程序的安装将继续进行，完成后将提示您重新启动。 8. 点击 OK 按钮完成安装。 9. 重新启动您的电脑。 MSI Center MSI Center 是一款可帮助您轻松优化游戏设置并顺利使用内容创建软件的应用程序。它还使您可以控制和同步 PC 和其他 MSI 产品上的 LED 灯光效果。借助 MSI Center，您可以自定义理想模式，监视系统性能并调整风扇速度。 MSI Center 用户指南如果您想了解有关 MSI Center 的更多信息，请参考 http://download.msi.com/manual/mb/MSICENTERCS.pdf 或扫描 QR 码进行访问。...
Page 569 UEFI BIOS MSI UEFI BIOS 与 UEFI (Unified Extensible Firmware Interface) 体系结构兼容。 UEFI 具有传统 BIOS 无法实现的许多新功能和优势，未来将完全取代 BIOS。 MSI UEFI BIOS 使用 UEFI 作为默认引导模式，充分利用新芯片组的功能。 ⚠ 注意除非另有说明，否则本用户指南中的术语 BIOS 指 UEFI BIOS。 UEFI 优势 ∙ 快速启动 - UEFI 可直接启动操作系统，并保存 BIOS 自检过程。同时还消除了在 POST 期间切换到...
Page 570 高级模式和 EZ 模式之间切换载入超频参数保存超频参数 F10: 保存更改并重新启* F12: 采取截图并将其保存到 U 盘中 (仅适用于 FAT/ FAT32 格式)。 Ctrl+F: 进入搜索页面 * 当您按 F10 时，会出现一个确认窗口，它提供了变更信息。请依您的需求选择 Yes 或 No。 BIOS 用户指南如果您想了解有关 MSI Center 的更多信息，请参考 https://download.msi.com/archive/mnu_exe/mb/AMDAM5BIOSsc.pdf 或扫描 QR 码进行访问。 ⚠ 注意功能可能因您所拥有的产品而有所不同。...
Page 571 在清除 CMOS 数据之前，请确保计算机已关机。请参考清除 CMOS 跳线/ 按钮部分，以了解重启 BIOS 的相关信息。更新 BIOS 使用 M-FLASH 更新 BIOS 更新前：请从 MSI 的网站下载符合您主板型号的最新 BIOS 文件。然后将 BIOS 文件保存到 U 盘中。更新 BIOS： 1. 通过多重 BIOS 开关切换到目标 BIOS ROM。如果您的主板没有此开关，请跳过此步骤。...
Page 572 6. BIOS 刷新 100% 完成后，系统将自动重启。使用更新 BIOS 按钮更新 BIOS 1. 请从 MSI® 网站下载符合您主板型号的最新 BIOS 文件。 2. 重新命名 BIOS 文件为 MSI.ROM，并将其保存到 USB 存储设备的根目录中 (FAT32 格式)。 3. 连接电源供应器到 CPU_PWR1 和 ATX_PWR1。 (无需安装 CPU 和内存。 ) 4. 插入内有 MSI.ROM 文件的 USB 存储设备到后置 I/O 面板的更新 BIOS 端口上。...
Page 573 Block Diagram MEG X670E ACE DDR5 DIMM A1/A2 PCIe 5.0x16 PCI_E1 DIMM B1/B2 GEN5 x4 M.2_1 (PCIe Only) PCIe 5.0x8 PCI_E2 USB3.2 Gen2 10Gbps (Type-A) PCIe 5.0x4 PCI_E3 ASM3241 Date Transfer+Display USB3.2 Gen2x2 20Gbps USB3.2 Gen2 10Gbps+DP1.4 (Type-C) (Type-C) PCIE x4 Aquantia AQC113 GEN4 x4 M.2_2...
Page 574 ∙ This device may not cause harmful interference. ∙ This device must accept any interference received, including interference that may cause undesired operation. MSI Computer Corp. 901 Canada Court, City of Industry, CA 91748, USA (626)913-0828 www.msi.com...
Page 575 ∙ ErP Directive 2009/125/EC Compliance with these directives is assessed using applicable European Harmonized Standards. The point of contact for regulatory matters is MSI-Europe: Eindhoven 5706 5692 ER Son. Products with Radio Functionality (EMF) This product incorporates a radio transmitting and receiving device. For computers in normal use, a separation distance of 20 cm ensures that radio frequency exposure levels comply with EU requirements.
Page 576 Wireless Radio Use This device is restricted to indoor use when operating in the 2.4GHz, 5GHz, 6GHz frequency band. Cet appareil doit être utilisé à l’intérieur. 당해 무선설비는 운용중 전파혼신 가능성이 있음. この製品は、周波数帯域 2.4GHz, 5GHz, 6GHz で動作しているときは、屋内においてのみ使用可能です...
Page 577 KC인증서 상호: (주)엠에스아이코리아 제품명: 메인보드 모델명: 10-7D69 제조년월: 2022년 R-R-MSI-10-7D69 제조자 및 제조국가: MSI/중국 상호: (주)엠에스아이코리아 제품명: USB FLASH DRIVE 모델명: USB2VR09 제조년월: 2023년 R-R-MSI-USB2VR09 제조자 및 제조국가: MSI/중국 상호: (주)엠에스아이코리아 제품명: USB FLASH DRIVE 모델명: USB3VR09 제조년월: 2023년 R-R-MSI-USB3VR09 제조자...
Page 578 ∙ Users should contact the local authorized point of collection for recycling and disposing of their end-of-life products. ∙ Visit the MSI website and locate a nearby distributor for further recycling information. ∙ Users may also reach us at gpcontdev@msi.com for information regarding proper Disposal, Take-back, Recycling, and Disassembly of MSI products.
Page 579 MSI will comply with the product take back requirements at the end of life of MSI- branded products that are sold into the EU. You can return these products to local collection points.
Page 580 MSI će poštovati zahtev o preuzimanju ovakvih proizvoda kojima je istekao vek trajanja, koji imaju MSI oznaku i koji su prodati u EU. Ove proizvode možete vratiti na lokalnim mestima za prikupljanje.
Page 581 MSI si adeguerà a tale Direttiva ritirando tutti i prodotti marchiati MSI che sono stati venduti all’interno dell’Unione Europea alla fine del loro ciclo di vita.
Page 582 Việt Nam RoHS Kể từ ngày 01/12/2012, tất cả các sản phẩm do công ty MSI sản xuất tuân thủ Thông tư số 30/2011/TT-BCT quy định tạm thời về giới hạn hàm lượng cho phép của một số hóa chất độc hại có trong các sản phẩm điện, điện tử”...
Page 583 限用物質含有情況標示聲明書設備名稱：電腦主機板型號(型式) ： MS-7D69 限用物質及其化學符號單元鉛汞鎘六價鉻多溴聯苯多溴二苯醚 (Pb) (Hg) (Cd) (PBB) (PBDE) 電路板 ○ ○ ○ ○ ○ ○ 電子元件 ─ ○ ○ ○ ○ ○ 金屬機構件 ─ ○ ○ ○ ○ ○...
Page 584 Alternatively, please try the following help resources for further guidance. ∙ Visit the MSI website for technical guide, BIOS updates, driver updates, and other information: http://www.msi.com ∙ Register your product at: http://register.msi.com Revision History ∙...

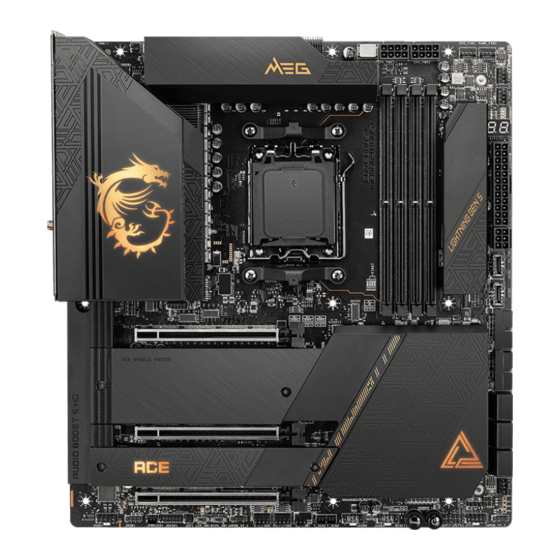

MSI MEG X670E ACE Manuel D'utilisation

Les langues disponibles

Liens rapides

Manuels Connexes pour MSI MEG X670E ACE

Sommaire des Matières pour MSI MEG X670E ACE
