Rev.1 26/03/2018
Page 94
FR
Exemples d'installation

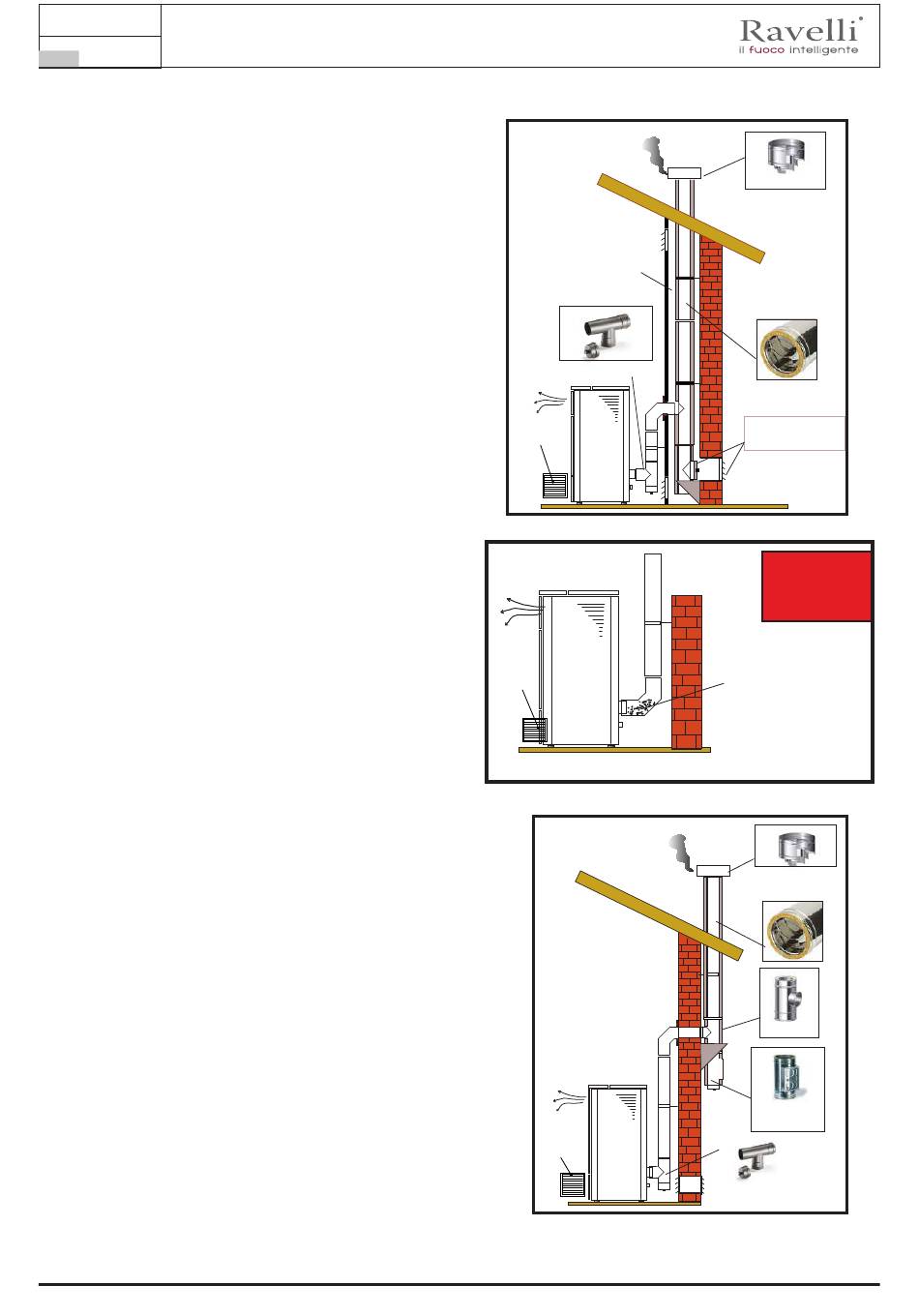

Ce type d'installation (voir la Fig. 1) exige une sortie de toit
isolée bien que l'ensemble du conduit soit monté à l'intérieur de
l'habitation. La structure doit en outre être insérée dans un atrium
convenablement ventilé.
Dans la partie inférieure de la sortie de toit, il y a un couvercle
d'inspection convenablement isolé du vent et de la pluie.
Comme premier tronçon initial, il est interdit d'installer un coude
à 90°, car la cendre bloquerait le passage des fumées en peu
de temps, en causant des problèmes de tirage du chaudière.
(Voir la Fig. 2)
Il est possible d'utiliser un conduit d'évacuation des fumées
existant ou une gaine technique au moyen d'une canalisation.
Pour ce type d'installation, il faut respecter les normes
concernant les systèmes d'évacuation des fumées canalisés.
Un raccord de type en « T » a été monté dans la partie inférieure
de la sortie de toit à l'intérieur de l'habitation ; un autre a été
monté à l'extérieur de manière à ce que le tronçon à l'extérieur
puisse être inspecté.
Il est interdit d'installer deux coudes à 90°, car la cendre
bloquerait le passage des fumées en peu de temps, en causant
des problèmes de tirage du chaudière. (Voir la Fig. 2)
Manuel d'utilisation et d'entretien R-Evolution 7-9
Cavedio
Raccord en T pour la condensation
Prise d'air à
l'extérieur
Prise d'air à
l'extérieur
Canal de fumée:
utilisation d'un tuyau
non isolé
Prise d'air à
l'extérieur
Protection de la pluie
Sortie de toit isolée
Grille pour le passage de l'air
dans l'atrium avec une ouver-
ture pour l'inspection dans la
sortie de toit
Fig.1
NON
Cendres déposées dans
le coude à 90°
Protection de la pluie
Conduit d'évacuation des
fumées isolé
Raccord en T T
Chambre de récupération
des cendres de combustion
+ bouchon condensation
Raccord en T pour la
Fig.3
condensation
