3. Abra la palanca de cierre y posicione el
aditamento sobre el collarín. Nota: Puede que sea
necesario girar ligeramente el aditamento y sujetar los
cierres del eje de la herramienta y del eje del aditamento
para acoplar el extremo cuadrado de la broca de
accionamiento en el aditamento.
4. Coloque el aditamento tal como se muestra y cierre la
palanca de sujeción.
TUERCA DEL
PORTAHERRAMIENTA
PORTA-
HERRAMIENTA
ACCIONAMIENTO
COLLARÍN
TORNILLO DE AJUSTE
EJE DE
DE LA PALANCA DE
SALIDA
FIJACIÓN
INSTALACIÓN DE LAS RUEDAS ABRASIVAS
Utilice siempre la tuerca de eje porta-
herramienta que tenga el mismo tamaño de rosca que
el eje de salida.
1. Instale la rueda abrasiva en el eje de salida.
2. Enrosque la tuerca del eje portaherramienta
suministrada en el eje de salida apretándola con los
dedos, presione el cierre del eje y apriete la rueda con la
llave de tuerca suministrada (Fig. 3).
No apriete demasiado. Pueden
!
ADVERTENCIA
producirse grietas en la rueda si
se la aprieta demasiado. Utilice la llave de tuerca
suministrada con la herramienta. Otras llaves de
tuerca podrían promover un apriete excesivo.
Instrucciones de funcionamiento
REALIZACIÓN DE CORTES
1. Asegúrese de que el material a cortar esté
inmovilizado en un tornillo de carpintero o en un
aparato antes de tratar de cortarlo.
2. Mantenga el cuerpo situado a uno de los dos lados
de la rueda pero no en línea con la rueda. Es
importante soportar la herramienta adecuadamente y
situar el cuerpo de manera que se minimice la
exposición del cuerpo a un atasco y retroceso de la
rueda.
11:04 AM
Page 58
Use la llave Allen para ajustar el tornillo de ajuste de la
palanca de fijación.
!
PRECAUCION
fijación, se puede dañar permanentemente el
mecanismo de fijación. Compruebe la tensión de la
palanca después de cada vuelta completa del tornillo de
ajuste.

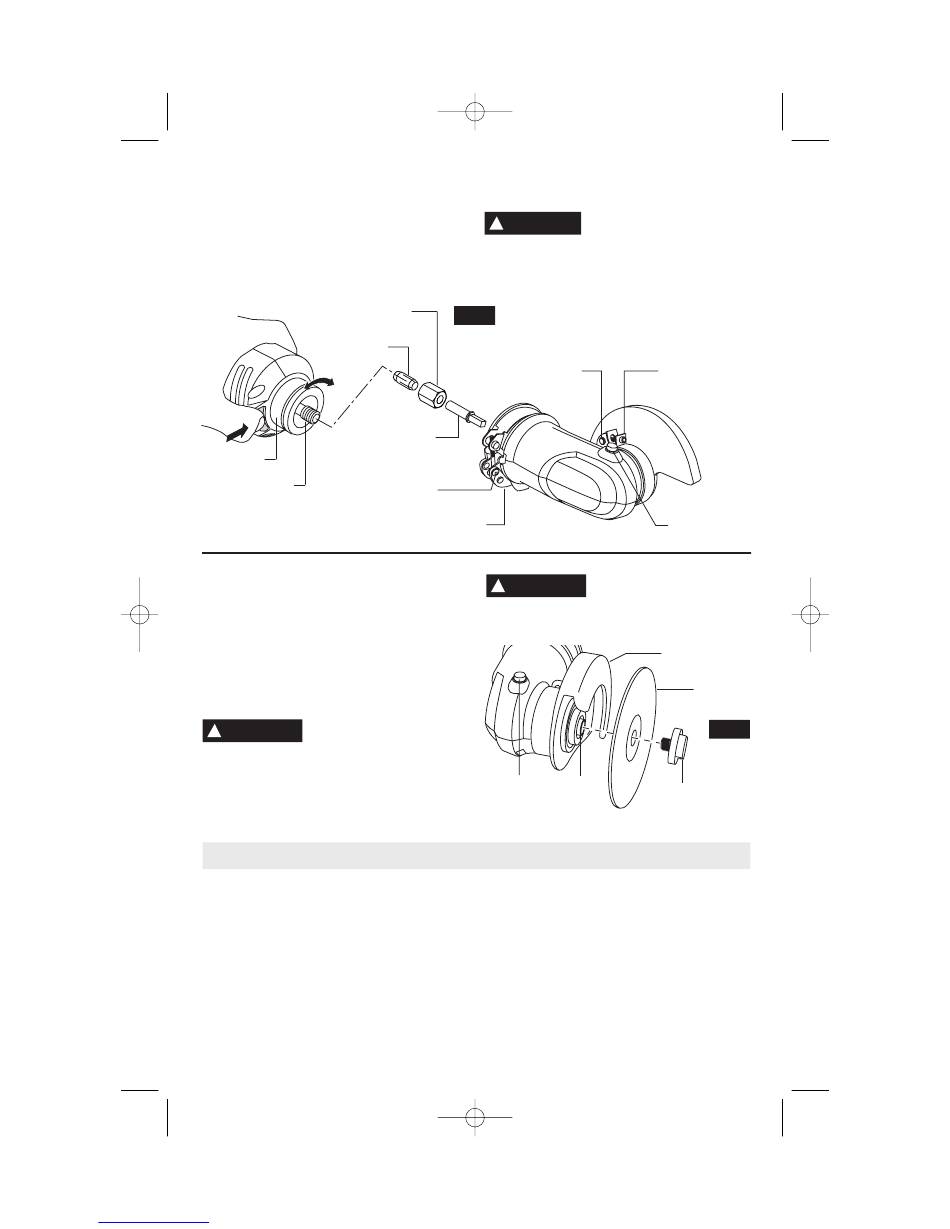

FIG. 2
PALANCA DE FIJACIÓN
DEL PROTECTOR DE
LA RUEDA
BROCA DE
PALANCA DE CIERRE
!
ADVERTENCIA
en marcha. Presionar el cierre del eje podría hacer
que la rueda se salga mientras gira o que dañe la
herramienta.
CIERRE DEL
EJE
3. Agarre la herramienta con ambas manos cuando
esté realizando un corte y asegúrese siempre de estar
listo y ser capaz de controlar el corte.
4. Evite atorar, torcer o pellizcar la rueda con la pieza de
trabajo
o
excesiva sobre la rueda.
5. Mantenga la cubierta del protector entre la rueda y
el usuario.
6. Asegúrese de que la palanca de fijación del protector
esté en la posición cerrada y de que el protector esté
-58-
Si se aprieta excesivamente el
tornillo de ajuste de la palanca de
TORNILLO DE
AJUSTE DE LA
PALANCA DE
FIJACIÓN DEL
PROTECTOR
CIERRE DEL EJE
No presione el cierre del eje
mientras la herramienta esté
PROTECTOR DE
LA RUEDA
RUEDA
ABRASIVA
FIG. 3
EJE DE
TUERCA
SALIDA
DEL EJE
ejercer
una
presión
lateral
