- Page 1 Manuel de maintenance LH050 ASQUE DE VOL PP020210-01...
- Page 2 10 - Les écouteurs et les éléments d’hygiène des cavités acoustiques 14/22 Matrice d’entretien et de maintenance 15/22 Matrice d’inspection et critères de remplacement 16/22 Annexes : Critères de remplacement 17 à 22/22 MSAsafety.com MSA, Châtillon sur Chalaronne • Tél. +33 (0)474 55 01 55 • E-mail info.fr@MSAsafety.com...

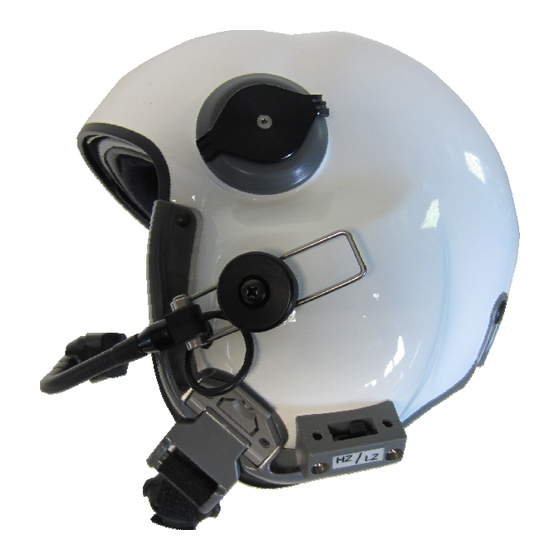

- Page 3 Tout choc apparent doit conduire à un contrôle du service de maintenance ou de l’atelier spécialisé Le casque de vol MSA type LH 050 est conçu uniquement pour les pilotes d’hélicoptères et le personnel navigant sur hélicoptères. Il assure un maximum de confort et de protection.
- Page 4 Vous bénéficiez, en tout état de cause, de la garantie légale pour défauts et vices cachés dans les conditions prévues aux articles 1641 et suivants du Code Civil. MSAsafety.com MSA, Châtillon sur Chalaronne • Tél. +33 (0)474 55 01 55 • E-mail info.fr@MSAsafety.com...
- Page 5 Outils nécessaires: - Clé plate de 7 mm - Tournevis six pans de 2 mm - Tournevis plat - Tournevis cruciforme MSAsafety.com MSA, Châtillon sur Chalaronne • Tél. +33 (0)474 55 01 55 • E-mail info.fr@MSAsafety.com...
- Page 6 Important : lors du remontage le serrage des vis doit être d'un 1/8 de tour dès que l'effort de serrage augmente (serrage dans du plastique). Vis de maintien de la jugulaire MSAsafety.com MSA, Châtillon sur Chalaronne • Tél. +33 (0)474 55 01 55 • E-mail info.fr@MSAsafety.com...
- Page 7 Les câbles audio doivent être impérativement situés entre le bourrelet et la cale de nuque (voir § cordon audio). MSAsafety.com MSA, Châtillon sur Chalaronne • Tél. +33 (0)474 55 01 55 • E-mail info.fr@MSAsafety.com...
- Page 8 Le second pion se retire de manière naturelle. Pour remonter le bourrelet, engager les pions les uns après les autres dans les lumières, puis d’attacher les pressions. MSAsafety.com MSA, Châtillon sur Chalaronne • Tél. +33 (0)474 55 01 55 • E-mail info.fr@MSAsafety.com...
- Page 9 Retrait : Mise en place : Tirer l'écran perpendiculairement Insérer les attaches dans leur aux 2 rivets logement et pousser pour clipper l'écran MSAsafety.com MSA, Châtillon sur Chalaronne • Tél. +33 (0)474 55 01 55 • E-mail info.fr@MSAsafety.com...
- Page 10 Pour le remontage procéder aux mêmes opérations dans le sens inverse. Attention : connecter la fiche JST le câble de liaison au boîtier de commutation sur le circuit sur la prise repère "MIKE". MSAsafety.com MSA, Châtillon sur Chalaronne • Tél. +33 (0)474 55 01 55 • E-mail info.fr@MSAsafety.com...
- Page 11 Remettre la bonnette puis la bague en veillant à la découpe spécifique du passage du bras micro et aux 2 bossages pour fixation sur la cellule. MSAsafety.com MSA, Châtillon sur Chalaronne • Tél. +33 (0)474 55 01 55 • E-mail info.fr@MSAsafety.com...
- Page 12 Dévisser la vis centrale du billage micro. Dévisser le billage en prenant garde à repérer l'empilage des éléments le composant. Pour le remontage procéder aux mêmes opérations dans le sens inverse. MSAsafety.com MSA, Châtillon sur Chalaronne • Tél. +33 (0)474 55 01 55 • E-mail info.fr@MSAsafety.com...
- Page 13 Dévisser la vis cruciforme Enlever la rondelle anti-rotation À l’intérieur du casque À l’extérieur du casque Pour le remontage procéder aux mêmes opérations dans le sens inverse. MSAsafety.com MSA, Châtillon sur Chalaronne • Tél. +33 (0)474 55 01 55 • E-mail info.fr@MSAsafety.com...
- Page 14 Depuis l’extérieur du casque retirer le fil du micro. Voir le §9 pour démonter l’extérieur du billage et récupérer le micro Pour le remontage procéder aux mêmes opérations dans le sens inverse. MSAsafety.com MSA, Châtillon sur Chalaronne • Tél. +33 (0)474 55 01 55 • E-mail info.fr@MSAsafety.com...
- Page 15 Tirer le câble de l'écouteur afin de faciliter l'accès. Dévisser les 2 écrous des borniers. (Réserver la visserie) Retirer les 3 cosses. Pour le remontage procéder dans l'ordre inverse. MSAsafety.com MSA, Châtillon sur Chalaronne • Tél. +33 (0)474 55 01 55 • E-mail info.fr@MSAsafety.com...
- Page 16 Calotin 15 ans Coque 15 ans * : basé sur une utilisation normale de 200 heures / an et en fonction de l’état de l’élément. MSAsafety.com MSA, Châtillon sur Chalaronne • Tél. +33 (0)474 55 01 55 • E-mail info.fr@MSAsafety.com...
- Page 17 Tous les utilisateurs de casques et unités d'entretien ont la responsabilité de signaler les impacts connus ou soupçonnés et les dommages subis par les casques. La responsabilité de MSA ne saurait être engagée en cas de non retrait du service d’une coque endommagée ou impactée.
- Page 18 Usure Défectueux Echange Rivetage Défectueux Echange Collage Décollage Echange Support jugulaire Cassure Défectueux Echange Usure Défectueux Echange Joints de bord Collage Décollage Retouche avec colle MSAsafety.com MSA, Châtillon sur Chalaronne • Tél. +33 (0)474 55 01 55 • E-mail info.fr@MSAsafety.com...
- Page 19 Rayure profonde ayant atteint l’aramide (jaune) ou le carbone (noir) de la coque. Eclat suite à un choc laissant apparaitre l’aramide (jaune) ou le carbone (noir) de la coque. MSAsafety.com MSA, Châtillon sur Chalaronne • Tél. +33 (0)474 55 01 55 • E-mail info.fr@MSAsafety.com...
- Page 20 Peinture Gelcoat Résine Fibre carbone L’apparition de filaments de carbone dans la zone de mécanisme des écrans nécessite le changement de coque. MSAsafety.com MSA, Châtillon sur Chalaronne • Tél. +33 (0)474 55 01 55 • E-mail info.fr@MSAsafety.com...
- Page 21 Collage Décollage Echange Jeu excessif ou Bouton pression Sertissage Echange manquant partie proche du cuir + Exemples de traces blanches sur l’arceau carbone du calotin. MSAsafety.com MSA, Châtillon sur Chalaronne • Tél. +33 (0)474 55 01 55 • E-mail info.fr@MSAsafety.com...
- Page 22 Changement sous- Patin Défectueux ensemble Essais en rotation de l'écran intérieur La rotation avec l'un ou l'autre des boutons doit s'effectuer d'une seule main (pouce- index). MSAsafety.com MSA, Châtillon sur Chalaronne • Tél. +33 (0)474 55 01 55 • E-mail info.fr@MSAsafety.com...
- Page 23 Changement ensemble Absente Défectueux jugulaire ou vis Changement ensemble Sangle Usure Défectueux jugulaire ou sangle Changement ensemble Passant Usure Défectueux jugulaire ou passant MSAsafety.com MSA, Châtillon sur Chalaronne • Tél. +33 (0)474 55 01 55 • E-mail info.fr@MSAsafety.com...
