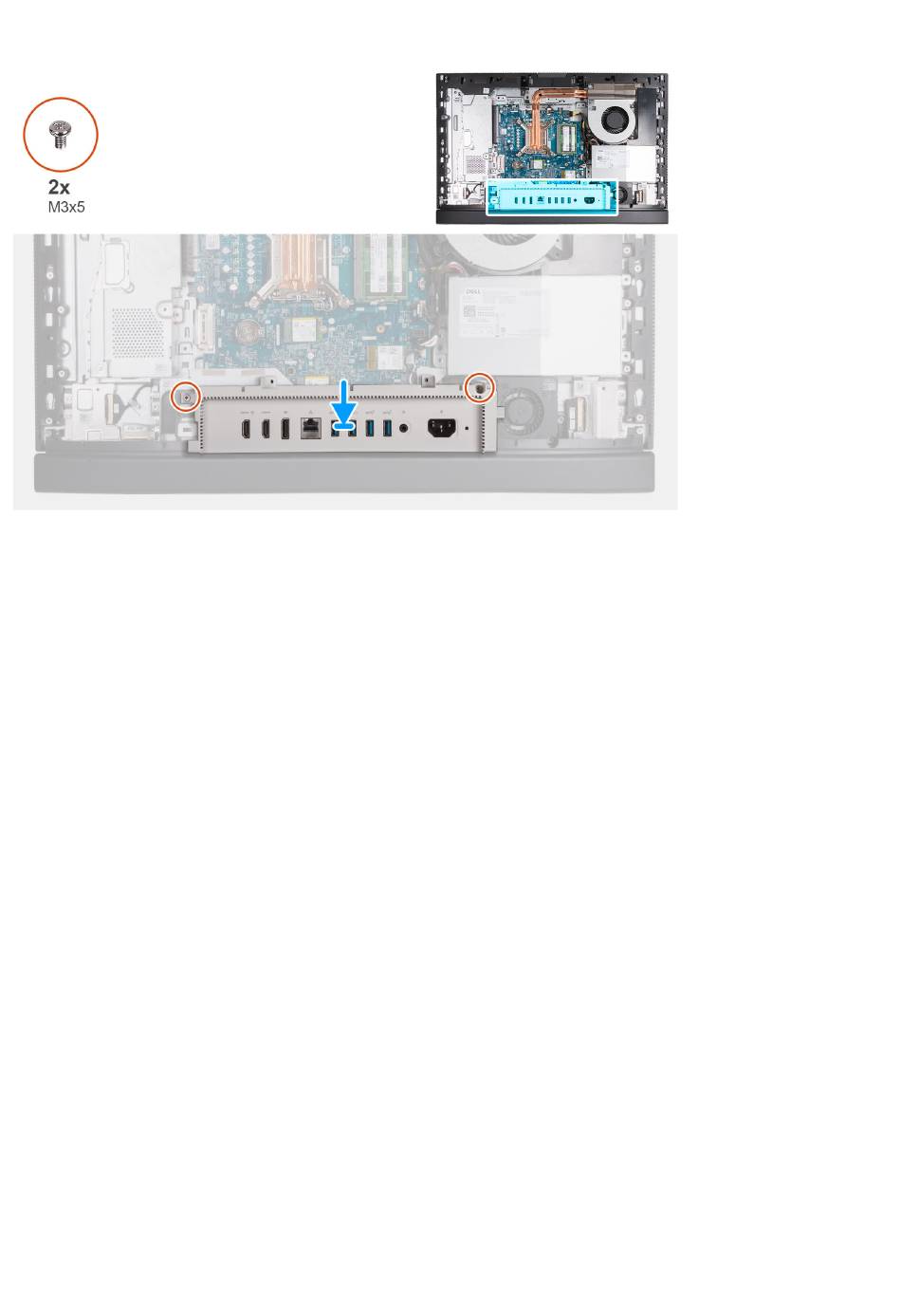

1. Placez et alignez le cache d'E/S sur la base de l'assemblage d'écran.
2. Alignez les logements d'E/S sur le capot d'E/S avec les ports d'E/S et les trous de vis du cache d'E/S sur ceux de la base de
l'assemblage d'écran.
3. Remettez en place les deux vis (M3x5) qui fixent le cache d'E/S à la base de l'assemblage d'écran.
Étapes suivantes
1. Installez la
protection de la carte
2. Installer le
capot
arrière.
3. Installez le socle.
4. Suivez la procédure décrite dans la section
Capot inférieur
Retrait du cache inférieur
Prérequis
1. Suivez la procédure décrite dans la section
2. Retirez le socle.
3. Retirez le
capot
arrière.
4. Retirez le
cadre de protection de la carte
5. Retirez le
cache
d'E/S.
À propos de cette tâche
Les images suivantes indiquent l'emplacement du cache inférieur et fournissent une représentation visuelle de la procédure de retrait.
système.
après une intervention à l'intérieur de votre
Avant d'intervenir à l'intérieur de votre
système.
Retrait et installation de composants remplaçables par le client (CRU)
ordinateur.
ordinateur.
