Page 3
Sommaire Informations sur le produit.........1 12.1 Dimensions et poids Topvex SC ....30 12.2 Dimensions et poids Topvex TC ....32 Avertissements ..........2 Déchargement de la remorque ......3 Levage de la centrale avec chariot élévateur..........3 Utilisation d'un cadre de levage ....4 Transport et stockage........5 Stockage ..........5 Déballage ............5...
Page 5

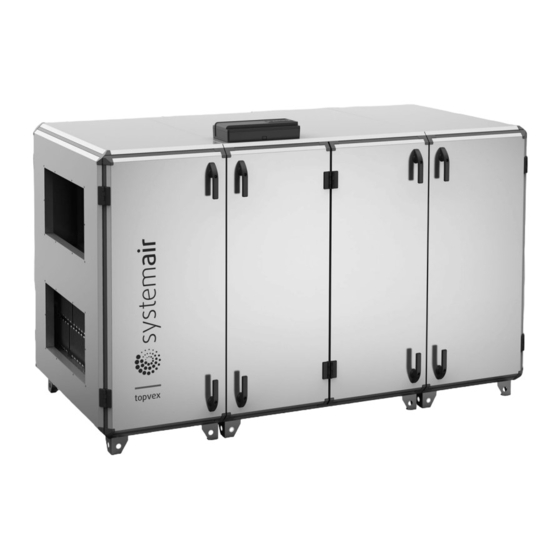

Le présent manuel comprend les informations nécessaires à l'installation du type de centrale de récupération de chaleur Topvex SC, TC fabriqué par Systemair Sverige AB. Ces centrales comprennent les options suivantes : Les centrales de traitement d'air sont livrées avec contrôle du débit d’air en CAV (volume d'air constant).
Page 6
| Avertissements Avertissements Les avertissements suivants seront présentés dans les différentes sections du document : Danger • Indique une situation présentant un danger potentiel ou imminent qui, s’il n’est pas évité, pourrait provoquer la mort ou des blessures graves. Avertissement •...
Page 7
Déchargement de la remorque | Déchargement de la remorque Avertissement • La centrale est lourde. La prudence s’impose donc lors du transport et de l’installation, notamment pour éviter toute blessure par pincement. Le port de vêtements de protection est obligatoire. •...
Page 8
| Déchargement de la remorque Utilisation d'un cadre de levage Avertissement • Fixez le câble de levage sur les tubes. • Ne compressez pas le châssis de la centrale de traitement d'air avec les câbles. Utilisez un cadre de levage relié à des tuyaux dans les pieds de la centrale de traitement d'air. Pour la taille Topvex SC20-Topvex SC35, Topvex TC20–Topvex TC35, placez les tubes de levage dans les pieds exté- rieurs de la centrale de traitement d'air.
Page 9
Transport et stockage | Transport et stockage Danger Ne desserrez pas la courroie d'emballage avant que la centrale de traitement d'air ne soit sur place pour l'installation ! Stockage Stockez la centrale à l'abri de la poussière, de la pluie et de la neige. Gardez les raccordements à la gaine couverts pen- dant le stockage et l'installation.
Page 10
| Raccordement des gaines Raccordement des gaines Topvex SC Air rejeté Air soufflé Air neuf Air extrait Description Position Ventilateur d'air de soufflage Ventilateur d’air de reprise Filtre d’air neuf Filtre d’air extrait Échangeur de chaleur Armoire de commande Access Registre de by-pass air neuf / Section de dégivrage (uniquement sur les centrales avec la section de dégivrage) Boîte de commande pour la section de dégivrage (uniquement sur les centrales avec la section de...
Page 11
Raccordement des gaines | Topvex TC Air rejeté Air extrait Air soufflé Air neuf Description Position Ventilateur d'air de soufflage Ventilateur d’air de reprise Filtre d’air neuf Filtre d’air extrait Échangeur de chaleur Armoire de commande Access Registre de by-pass air neuf / Section de dégivrage (uniquement sur les centrales avec la section de dégivrage) Boîte de commande pour la section de dégivrage (uniquement sur les centrales avec la section de dégivrage)
Page 12
Vérifiez que tous les équipements commandés sont livrés avant de commencer l'installation. Signalez tout écart par rapport aux équipements commandés au fournisseur des produits Systemair. Sur place pour l'installation • Enlevez les vis dans la palette, desserrez la courroie d'emballage.
Page 13
Installation | Exigences pour l'installation Avertissement La centrale est lourde. La prudence s’impose donc lors du transport et de l’installation, notamment pour éviter toute blessure par pincement. Le port de vêtements de protection est obligatoire. Emplacement pour l'installation • Nivelez la surface du sol. Il est important que la centrale soit complètement mise à niveau avant d'être mise en service.
Page 14
| Installation Taille de démontage SC 60-70, TC 60-70 Démontez la section centrale pour le transport à travers des ouvertures plus petites (min. 900 mm). La partie la plus lourde est l'échangeur de chaleur : 48 kg x 2. Tableau 1 Outils nécessaires Clé...
Page 15
Installation | Déposez le registre Avertissement Faites attention aux bords tranchants. Utilisez des gants et des vêtements de protection. 4. Desserrez les boulons retenant les rails de registre. Déposez les rails de registre. 5. Faites tourner le registre et soulevez-le en l'éloignant de l'échangeur. 6.
Page 16
| Installation Déposez les montants de porte intermédiaires 8. Desserrez les vis sur les montants de porte avant (6 vis à l'avant et 6 vis à l'arrière) et déposez les montants. Déposez le toit 9. Déposez le câblage de la partie du toit. 10.Desserrez et retirez les 8 vis des montants extérieurs du toit.
Page 17
Installation | Déposez les montants 13.Desserrez et retirez les 8 vis pour le plancher sur les montants extérieurs. 14.Desserrez et retirez les 8 vis des supports de renfort. 2149585 | A001...
Page 18
| Installation 15.Déposez les montants. 16.Il est possible de démonter davantage les montants. Déposez l'échangeur de chaleur Attention • Manipulez l'échangeur de chaleur avec soin. • L’échangeur de chaleur est lourd. 17.Déposez l'échangeur de chaleur et le by-pass. 2149585 | A001...
Page 19
Installation | Assemblage de Topvex SC60, Topvex SC70 Fixez l'échangeur de chaleur Attention • Manipulez l'échangeur de chaleur avec soin. • L’échangeur de chaleur est lourd. 1. Placez avec précaution l'échangeur de chaleur et le by-pass sur la plaque inférieure. Fixez les montants 2.
Page 20
| Installation 3. Fixez les 8 vis du plancher sur les montants extérieurs. Fixer le toit Avertissement La partie du toit est volumineuse, il faut deux personnes. 4. Fixez les montants extérieurs du toit avec 8 vis. 5. Fixez le câblage sur le toit. 2149585 | A001...
Page 21
Installation | Fixez les montants de porte 6. Fixez les montants de porte (6 vis à l'avant et 6 vis à l'arrière). Fixez le rail retenant la cloison 7. Fixez les boulons retenant le rail sur le côté opposé de la cloison. 2149585 | A001...
Page 22
| Installation Fixez le registre 8. Insérez le registre dans la zone située au-dessus de l'échangeur. Attention Ne faites pas glisser le registre sur l'échangeur. 9. Soulevez le registre avec le côté court sur le rail au niveau des montants extérieurs. Observez les petits crochets pour solidariser le registre.
Page 23
Installation | 13.Réunissez les parties de la centrale de traitement d'air à l'aide d'un transpalette. 14.Ouvrez les portes centrales et les portes de section. 15.Retirez les filtres pour faciliter l'accès. 16.Utilisez une clé Allen sur le côté des 8 connecteurs, pour verrouiller les sections de la centrale. Fig.
Page 24
| Installation 17.Depuis l'intérieur, fixez les câbles de connexion rapide entre les côtés et la section centrale, figure 3. Les câbles sont marqués pour faciliter les connexions correctes. Note! Observez le marquage des câbles. Fig. 3 Connexion rapide, l'image ne montre qu'un seul câble 2149585 | A001...
Page 25
Installation | Raccordez l’évacuation des condensats Raccordez le tuyau d’évacuation et le siphon du côté de l'air rejeté au bas de la centrale figure 4. Coupez le tuyau d’éva- cuation à la hauteur requise, voir tableau 2. Fig. 4 (mm) Tableau 2 H (mm) Pression négative maximum (Pa)
Page 26
| Installation Montez la sonde d'air soufflé Montez la sonde d'air soufflé dans la gaine de soufflage. Connectez la sonde d'air soufflé à l'unité de commande CU27– C située dans l'armoire de commande Access. Connectez selon le tableau ci-dessous. Les autres sondes de température sont montées dans la centrale en usine. CU27 Sonde de gaine TG-KH/PT1000 T81 : UI1...
Page 27
Raccordement électrique | Raccordement électrique Danger • Déconnectez l'alimentation électrique du réseau de distribution de la centrale avant d'effectuer tout travail de maintenance ou électrique ! • Effectuez toutes les connexions électriques conformément aux règles et réglementations locales. Les connexions électriques doivent être effectuées par un installateur agréé. Avertissement Ne pas mettre la centrale en service avant d’avoir lu et compris les précautions électriques de sécurité.
Page 28
| Raccordement électrique Connectez l'alimentation électrique à la batterie électrique Connectez l'alimentation électrique principale à la batterie, figure 7. Il est possible de réinitialiser le fusible et la protection contre la surchauffe pour les centrales EL sans ouverture de la trappe du compartiment.
Page 29
Armoire de commande Access | Armoire de commande Access Danger Déconnectez l'alimentation électrique principale à la centrale avant de déplacer l'armoire de commande Access ou d'ouvrir le couvercle. Avertissement Avant d'obtenir l'accès aux borniers, tous les circuits d'alimentation doivent être déconnectés. L'armoire de commande Access est montée sur le dessus de la centrale.
Page 30
| Panneau de commande NaviPad CU27–C Toutes les commandes par sorties digitales sont connectées au CU27-C à l'aide du câblage fourni à la livraison. Fig. 9 CU27–C Panneau de commande NaviPad Le NaviPad n'est pas destiné à être monté à l'extérieur. L'indice de protection du panneau de commande NaviPad est IP54 et la température autorisée est de 0 à...
Page 31
Panneau de commande NaviPad | 10.1 Connectez le NaviPad Desserrez les 6 vis du couvercle de l'armoire de commande Access. Soulevez le couvercle de connexion et le peigne avec les prises qui ferment hermétiquement la zone de connexion. Ouvrez une prise nécessaire pour connecter le NaviPad.
Page 32
| Panneau de commande NaviPad 10.3 Dimensions du NaviPad Le NaviPad est le panneau de commande destiné aux centrales de traitement d'air de Systemair et contient plusieurs langues disponibles que l'on peut sélectionner. c/cD 40,3 59,4 77,5 10.4 Montez le support du NaviPad sur la centrale de traitement d'air Le panneau de commande du NaviPad comportant un câble de 3 m, le support et les vis sont fournis avec la centrale de...
Page 33
Panneau de commande NaviPad | 10.5 Niveaux d’utilisateur Lecture/écriture - Page d'accueil (figure 1) Actions possibles en mode d'utilisateur final sont pour arrêter la centrale de traitement d'air pour la maintenance (p. ex., échange de filtre), modifiez Utilisateur final l'heure pour le fonctionnement prolongé et modifiez le point de consigne de Une fois déconnecté...
Page 34
| Accessoires complémentaires Accessoires complémentaires Pour plus d’informations sur les équipements complémentaires tels que servomoteurs, registres motorisés, bouches de reprise, grilles murales, etc., voir le catalogue technique et la documentation fournie. Pour les connexions électriques des composants externes, voir le schéma de câblage ci-joint et la documentation séparée.
