Raccordement électrique
5.2.2
Raccordement de la terre fonctionnelle
Vous devez toujours raccorder le rail de raccordement à PE à partir du point neutre central de
l' a rmoire de commande.
Utilisez le conducteur fourni avec le câble Memosens avec le serre-câble pour la borne de terre
fonctionnelle au rail de raccordement de l' a ppareil.

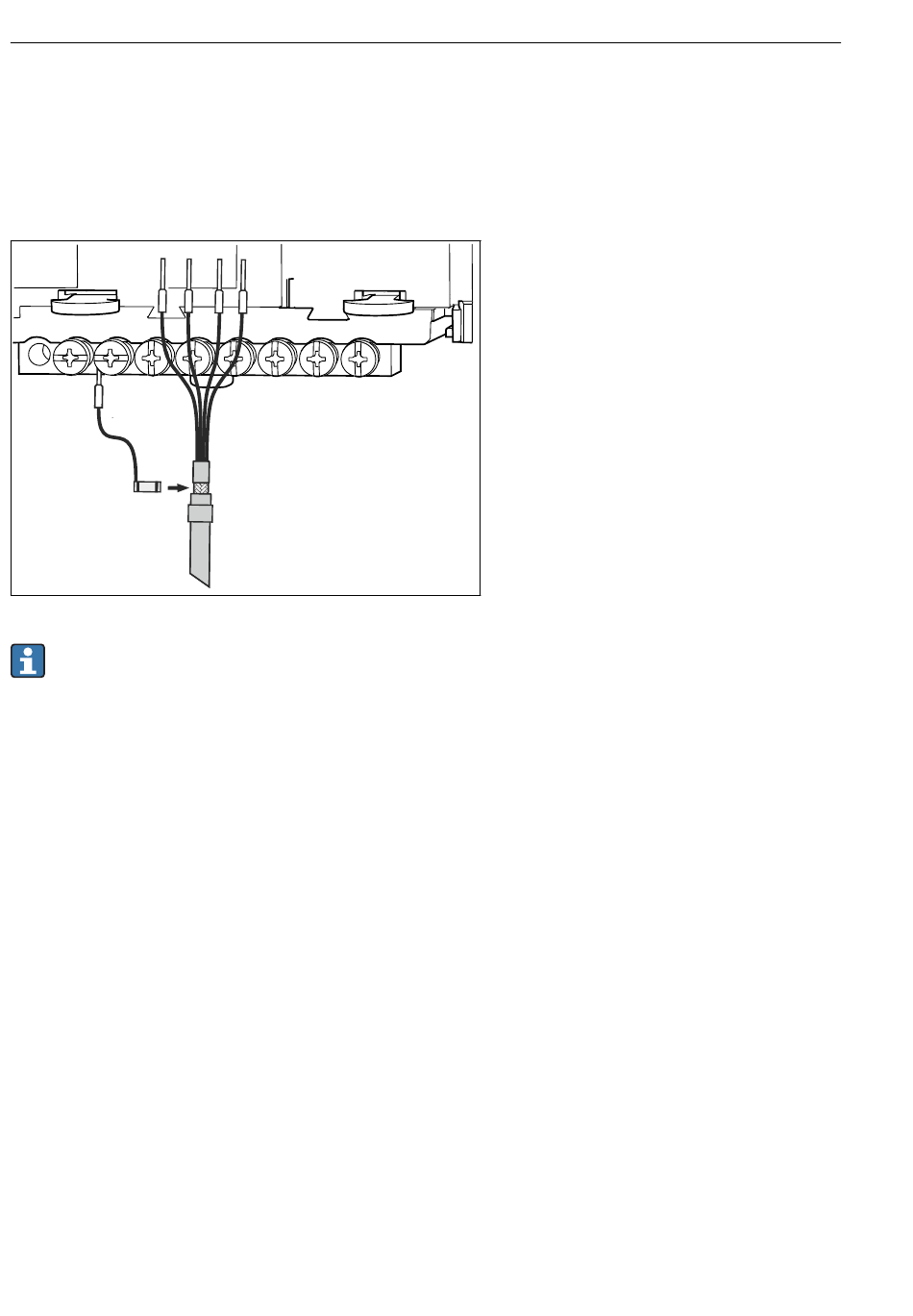

9
Raccordement de la terre fonctionnelle
A chaque vis du rail de raccordement, vous ne devez raccorder qu' u ne terre
fonctionnelle. Dans le cas contraire, le blindage n' e st pas garanti.
5.2.3
Raccordement des capteurs
Raccordement
Raccordement direct du câble de capteur au bornier du module capteur 2DS ou du module de
base L, H ou E (→ 10 et suivantes)
24
Liquiline CM442R/CM444R/CM448R
Endress+Hauser
