5.1.2 Raccordement de l'alimentation pour le CM442R
 5 Raccordement de l' a limentation à BASE-H
ou -L
H Alimentation 100 à 230 VAC
L Alimentation 24 VAC ou 24 VDC
AVIS
Mauvais raccordement et chemin de câble non séparé
Défauts sur les câbles de signal ou de l' a fficheur, valeurs de mesure erronées ou
dysfonctionnement de l' a fficheur possibles
‣
Ne mettez pas le blindage du câble de l' a fficheur sur PE (rail de raccordement de
l' a ppareil) !
‣
Passez les câbles de signal/afficheur dans l' a rmoire de commande séparément des câbles
traversés par le courant.
Endress+Hauser
85
+
PK
1
86
–
GY
85
+ PK
2
86
–
GY GY
41
42
43
L
L / +
N
N / –
*
PE
A0025364

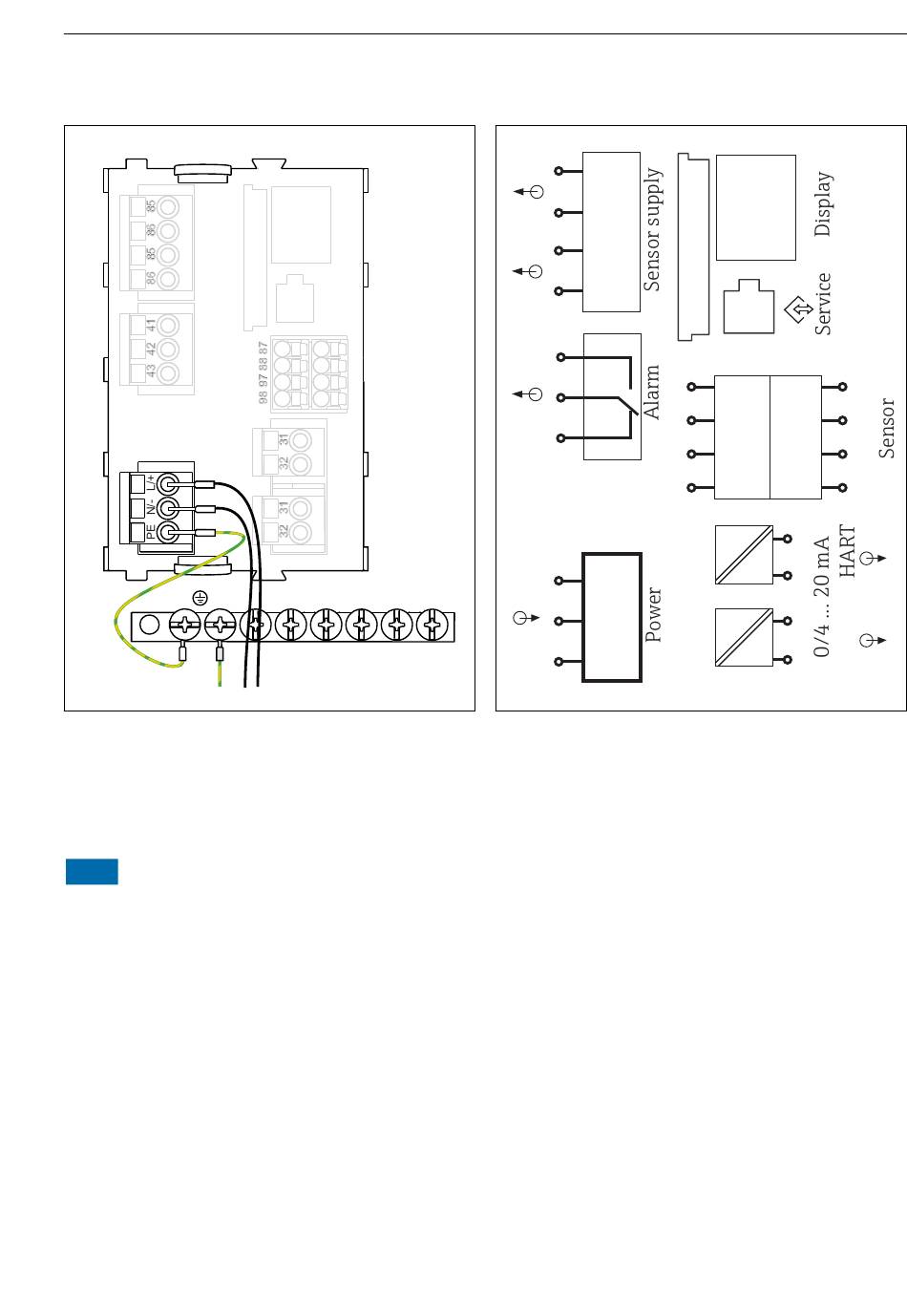

 6 Schéma de raccordement général pour
