Endress+Hauser Liquiline CM442R Instructions Condensées page 26

Raccordement électrique
5.3 Raccordement des entrées, sorties ou relais supplémentaires
AVERTISSEMENT
L
Module non couvert
Pas de protection contre les contacts. Risque de choc électrique !
‣
Si vous modifiez ou étendez votre hardware, remplissez toujours les slots de la gauche vers
la droite. Ne laissez pas d' e mplacements libres.
‣
Si tous les slots ne sont pas occupés : Insérez toujours un couvercle factice ou un couvercle
de protection dans le slot à la droite du dernier module. L' a ppareil est ainsi protégé contre
les chocs.
‣
Assurez la protection contre les contacts, en particulier pour les modules de relais (2R, 4R,
AOR).
Le rail de raccordement sert à raccorder les blindages de câble. Les blindages
supplémentaires doivent être raccordés à PE au centre dans l' a rmoire de commande via
des borniers non fournis.
5.3.1 Entrées et sorties numériques

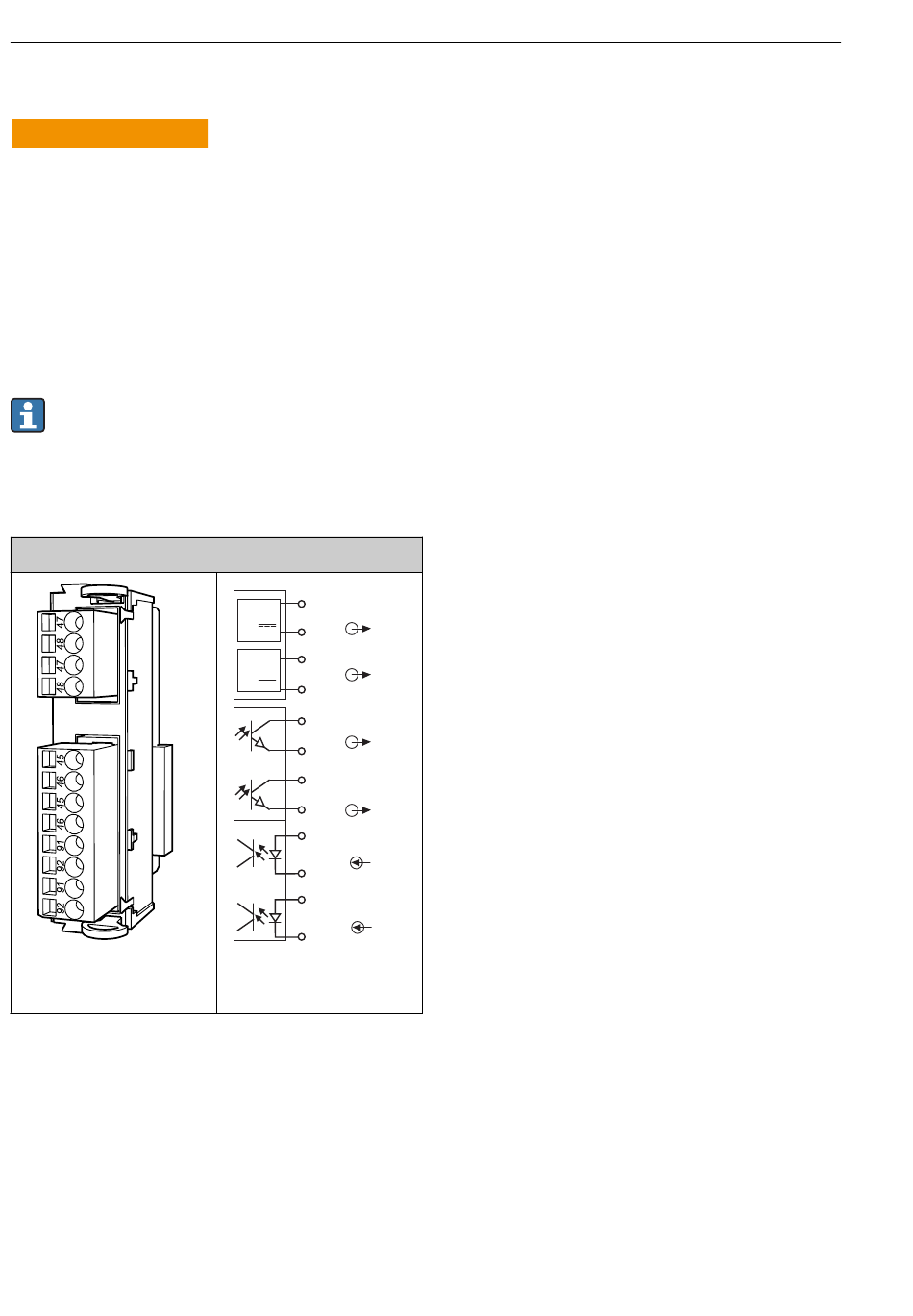

Module DIO
 13 Module
26
47
+
1
48
–
47
+
2
48
–
45
+
1
46
–
45
+
2
46
–
91
+
1
92
–
91
+
2
92
–
 14 Schéma de
raccordement
Liquiline CM442R/CM444R/CM448R
Endress+Hauser
