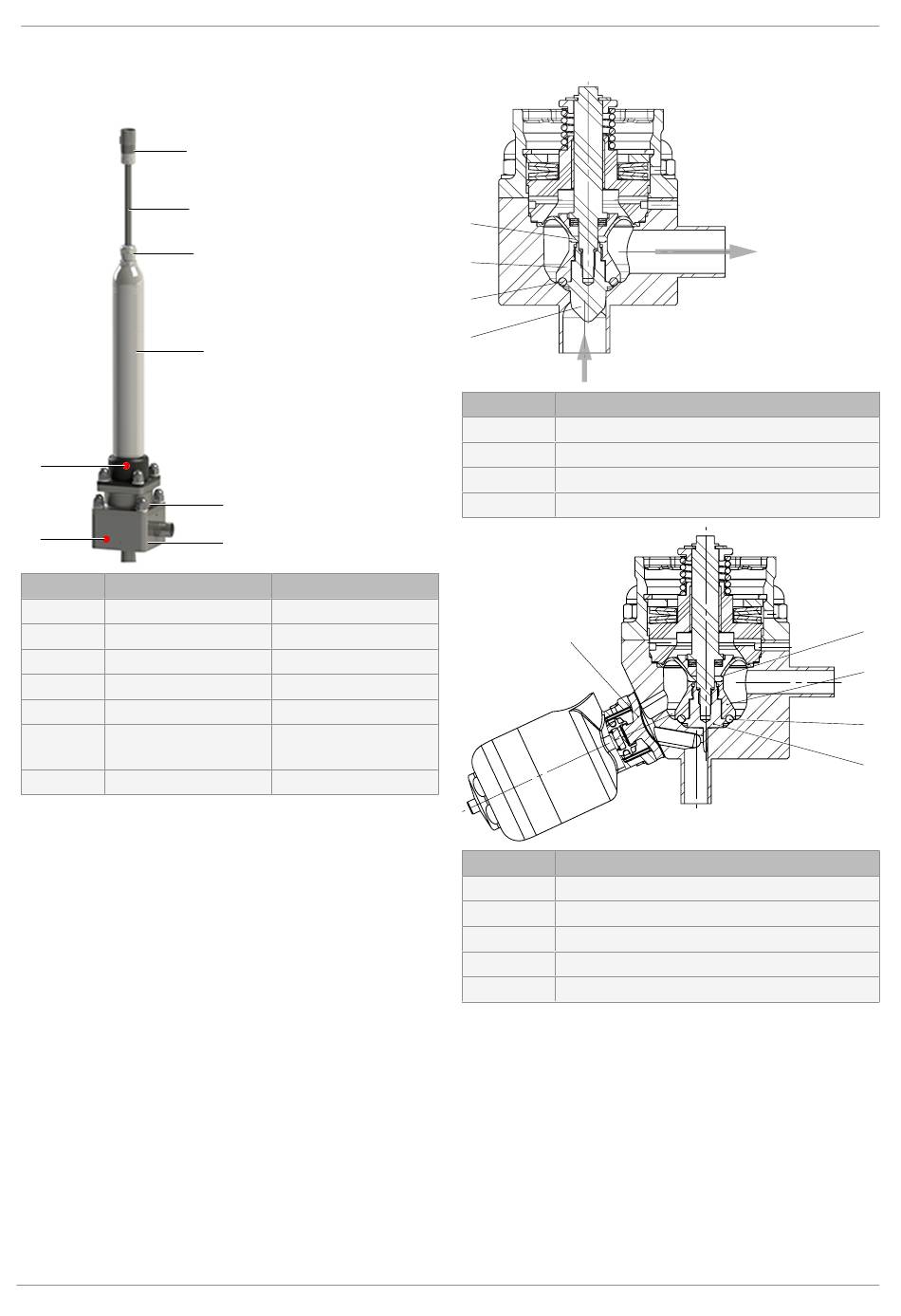

3 Description du produit

3 Description du produit
3.1 Conception
7
7
Repère Désignation
1 Connexions électriques
2 Câble de branchement PUR
3 Presse-étoupe
4 Carter de l'actionneur
5 Rehausse
6 Corps de vanne avec
perçage de fuite
7 Puce RFID CONEXO
3.2 Fonction
Le produit est une vanne à clapet à membrane 2/2 voies en in-
ox et à commande motorisée. La vanne à clapet à membrane
2/2 voies GEMÜ 567 a été conçue pour être installée dans une
tuyauterie et est équipée de la technologie PD (Plug Design)
de GEMÜ. En fonction de la version, des débits compris entre
80 l/h et 4100 l/h sont possibles.
L'utilisation de la vanne nécessite un contrôleur externe en
supplément. Sans contrôleur, la vanne ne fonctionne pas.
Par le biais de ce contrôleur externe, le produit permet un
changement de programme souple et rapide grâce à des ca-
ractéristiques de remplissage librement programmables.
Le contrôleur externe n'est pas fourni.
GEMÜ 567 servoDrive
1
2
3
4
5
6
Matériaux
Inox
1.4305
1.4404
1.4435
3.3 Système d'étanchéité PD
1
2
3
4
Repère Membrane conique PTFE (joint d'actionneur)
1 Joint torique (joint de siège) FKM
2 Clapet de régulation inox (1.4435)
3 Bague d'appui inox (1.4435)
4 Membrane conique (joint d'actionneur) PTFE
5
Repère Membrane conique PTFE (joint d'actionneur)
1 Joint torique (joint de siège) FKM
2 Clapet de régulation inox (1.4435)
3 Bague d'appui inox (1.4435)
4 Membrane conique (joint d'actionneur) PTFE
5 Membrane de dérivation (By-Pass)
6 / 46
1
2
3
4
