15 Inspection et entretien
20
3

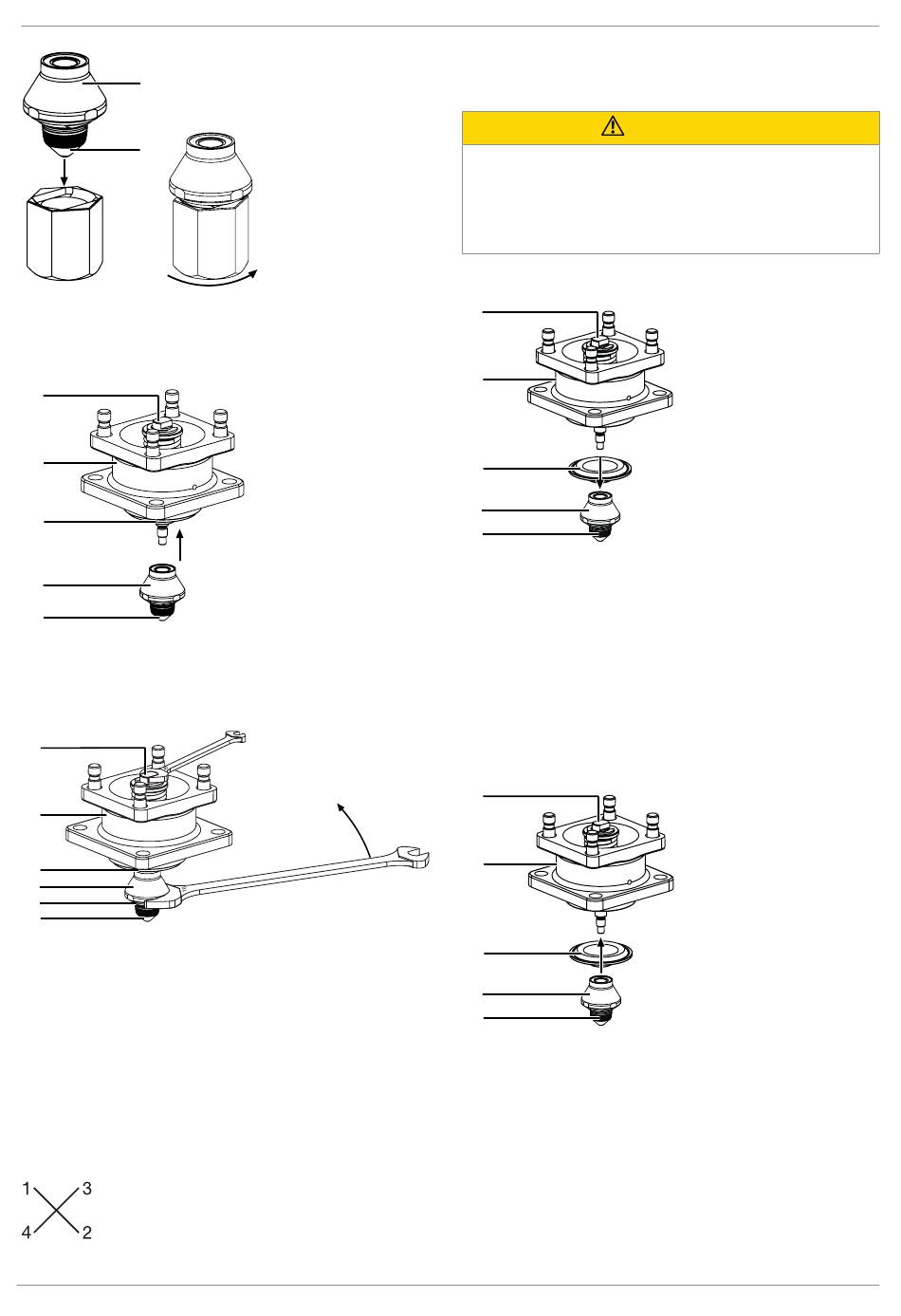

4. Maintenir la bague d'appui 20, bloquer le clapet de régula-
tion 3 avec un outil de montage et serrer à la main.
ð Ne pas endommager la surface du clapet de régulation
durant cette opération.
6
11
2
20
3
5. Visser la bague d'appui 20 sur l'axe de la vanne 6 et serrer
à la main.
ð Au besoin, humecter de frein-filet adapté (par ex. WEI-
CONLOCK AN 301-65) le filetage de l'axe de la vanne 6.
6
11
2
20
4
3
6. Appliquer une clé plate de 16 sur le clapet de régulation 3.
Appliquer simultanément une clé plate de 8 sur le méplat
de l'axe de la vanne 6. En maintenant en place les deux
clés plates, visser la bague d'appui 20 et le clapet de régu-
lation 3 avec l'axe de la vanne 6 (couple de serrage : 7 à
9 Nm).
7. Poser la rehausse 11 sur le corps de vanne 1.
8. Placer les rondelles 17 et les écrous borgnes 18 sur les
goujons 16 et les appliquer à la main.
9. Serrer alternativement et en croix les écrous borgnes 18
(couple de serrage : 16 à 20 Nm).
GEMÜ 567 servoDrive
15.3 Remplacement de la membrane conique (code 4)
15.3.1 Démontage de la membrane conique
Utilisation de mauvaises pièces détachées !
▶ Endommagement du produit GEMÜ.
▶ La responsabilité du fabricant et la garantie sont annu-
lées.
Utiliser uniquement des pièces d'origine GEMÜ.
●
1. Démonter la bague d'appui 20 et le clapet de régulation 3
(voir chapitre « Démonter le clapet de régulation »).
6
11
2
20
3
2. Retirer la membrane conique 2 de l'axe de la vanne 6.
3. Nettoyer toutes les pièces et vérifier qu'elles ne présentent
pas de dommages.
ð Veiller à ne pas rayer ni endommager les pièces durant
cette opération !
4. Remplacer les pièces endommagées (utiliser uniquement
des pièces d'origine GEMÜ).

15.3.2 Montage de la membrane conique

1. Enfiler la membrane conique 2 sur l'axe de la vanne 6 pour
la placer contre la rehausse 11
6
11
2
20
3
ð Au besoin, humecter de frein-filet adapté (par ex. WEI-
CONLOCK AN 301-65) le filetage de l'axe de la vanne 6.
2. Monter la bague d'appui 20 et le clapet de régulation 3
(voir chapitre « Monter le clapet de régulation »).
