2.2
Marquage des avertissements
dans le texte
AVERTISSEMENT
■ Attire l'attention sur des dangers qui peuvent
causer des blessures graves, voire mortelles.
► Les mesures indiquées peuvent éviter des
blessures graves, voire mortelles.
AVIS
■ Attire l'attention sur des dangers pouvant cau‐
ser des dégâts matériels.
► Les mesures indiquées peuvent éviter des
dégâts matériels.
2.3
Symboles employés dans le
texte
Ce symbole renvoie à un chapitre de la
présente Notice d'emploi.
3
Vue d'ensemble
3.1

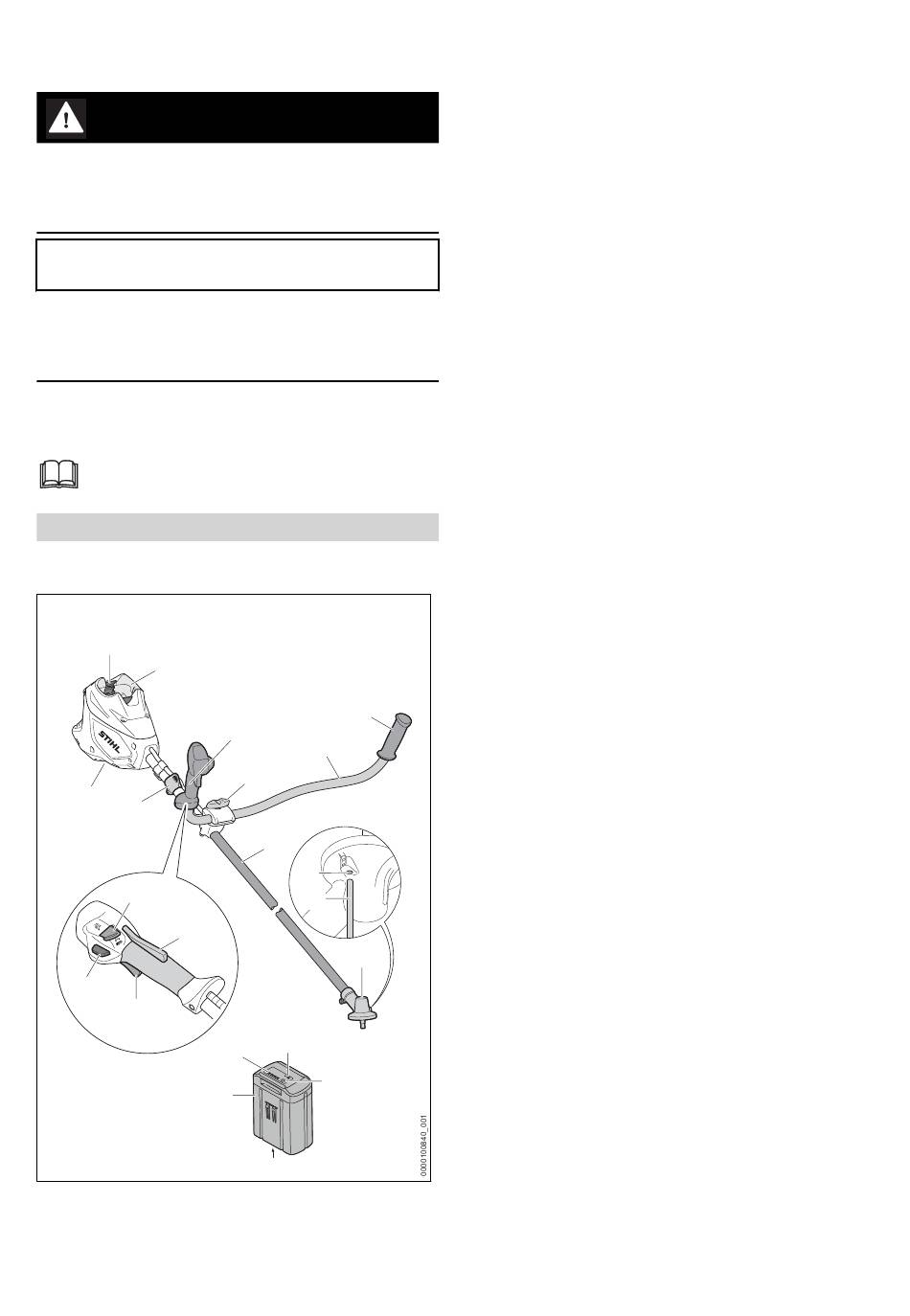

Débroussailleuse et batterie
1
2
#
3
5
6
8
7
1 Levier de verrouillage
Le levier de verrouillage immobilise la batterie
dans le logement pour batterie.
30
11
4
10
9
12
13
14
15
18
17
19
16
#
2 Logement pour batterie
Logement dans lequel on introduit la batterie.
3 Anneau de suspension
L'anneau de suspension est prévu pour l'ac‐
crochage du système de portage.
4 Poignée de commande
La poignée de commande sert à commander,
tenir et mener la débroussailleuse.
5 Commutateur de niveaux de puissance
Le commutateur de niveaux de puissance
permet le réglage du niveau de puissance.
6 Levier Ergo
Le levier Ergo maintient le bouton poussoir de
déverrouillage en place lorsqu'on lâche la
gâchette de commande.
7 Gâchette de commande
La gâchette de commande met la débrous‐
sailleuse en marche et l'arrête.
8 Bouton de déverrouillage
Le bouton de déverrouillage déverrouille la
gâchette de commande.
9 Vis à garrot
La vis à garrot serre le tube du guidon sur le
support de guidon.
10 Guidon
Le guidon relie la poignée de commande et
l'autre poignée avec le tube.
11 Poignée
La poignée sert à tenir et mener la débrous‐
sailleuse.
12 Tube
Le tube relie les différents composants.
13 Trou pour mandrin de calage
Trou prévu pour l'introduction du mandrin de
calage.
14 Mandrin de calage
Le mandrin de calage permet de bloquer l'ar‐
bre pour le montage d'un outil de coupe.
15 Carter de réducteur
Le carter de réducteur recouvre le réducteur.
16 Batterie
La batterie fournit à la débroussailleuse
l'énergie nécessaire au fonctionnement.
17 DEL
Les diodes électroluminescentes (DEL) indi‐
quent le niveau de charge de la batterie et
signalent des dérangements.
3 Vue d'ensemble
0458-028-9601-A
