Installateur électrique

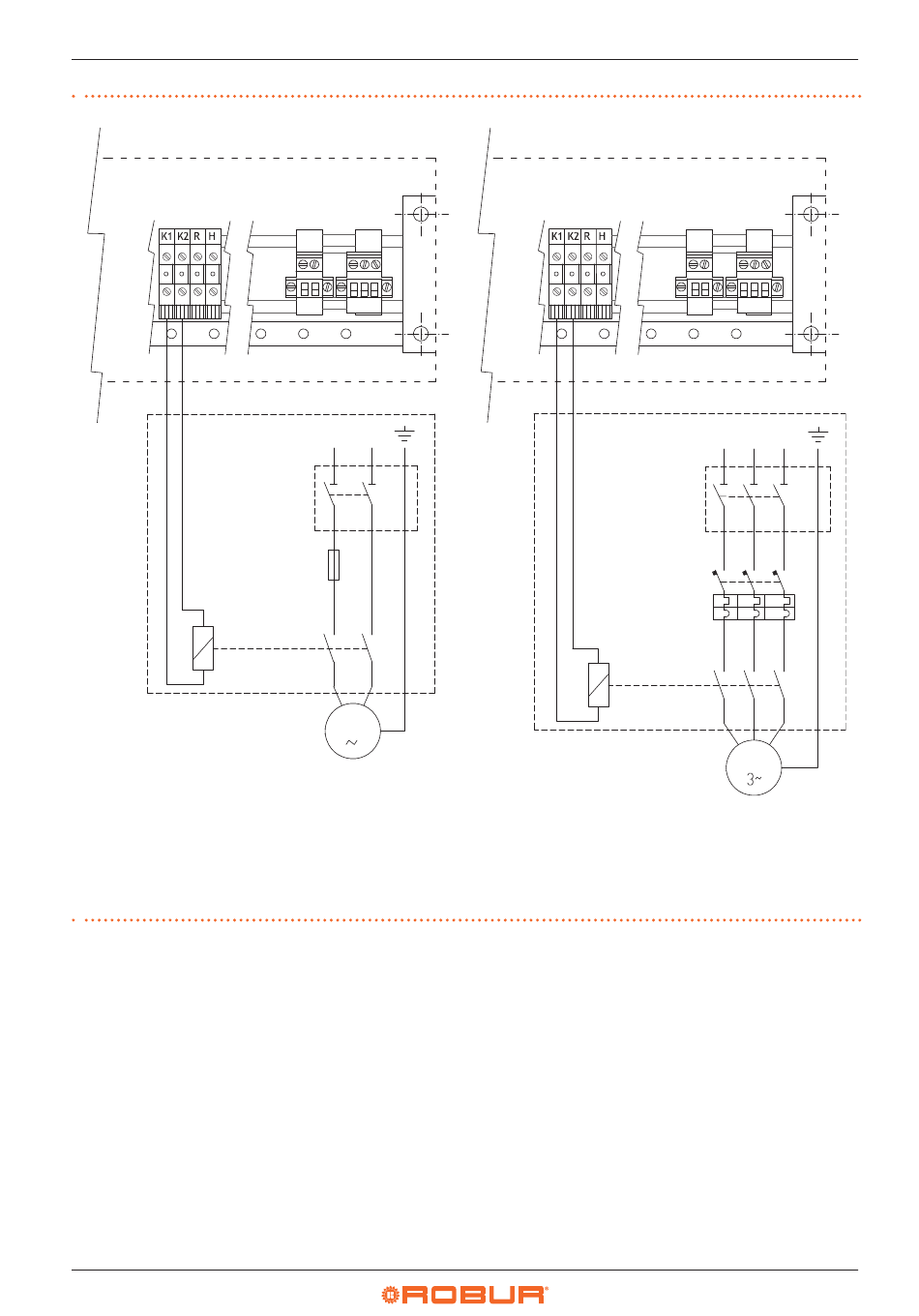

Figure 4.11 Raccordement du circulateur monophasé ou triphasé contrôlé directement par le Rack (configurations "sans circulateurs")
QP
Panneau plein du tableau électrique du Rack (Figure 1.31 p. 26 )
A
F
Fusible adapté à la protection du circulateur utilisé
IP
Sectionneur circulateur (non fourni)
K1-K2
Bornes bobine 24 V pour l'autorisation du circulateur commun du
circuit chaud/froid du Rack
KP
Relais NO pour le contrôle du circulateur (non fourni)
Les bornes de commande du circulateur du circuit de récupéra-
tion de chaleur, détaillées dans la Figure 4.12 p. 45 ci-dessous,
ne sont disponibles que si au moins un module ACF60-00 HR est
présent sur le Rack.
44
A
M
CAN
L
N
IP
F
KP
PM
QP
KP
KQ Discontacteur adapté à la protection du circulateur utilisé
L
Phase alimentation circulateur monophasé
N
Neutre
PM Circulateur eau du primaire (non fourni)
QP Tableau électrique du circulateur (externe)
RST Phases alimentation circulateur triphasé
A
M
CAN
R S T
IP
KQ
PM
